Khớp nối nhanh

Khớp nối nhanh là thiết bị dùng để kết nối máy nén khí với dây hơi và các thiết bị sử dụng khí nén như xi lanh, máy móc. Nhờ thiết kế tháo lắp nhanh chóng mà không cần dụng cụ, loại phụ kiện này giúp tiết kiệm thời gian, hạn chế rò rỉ khí nén và tăng hiệu quả vận hành đáng kể trong thực tế sản xuất.

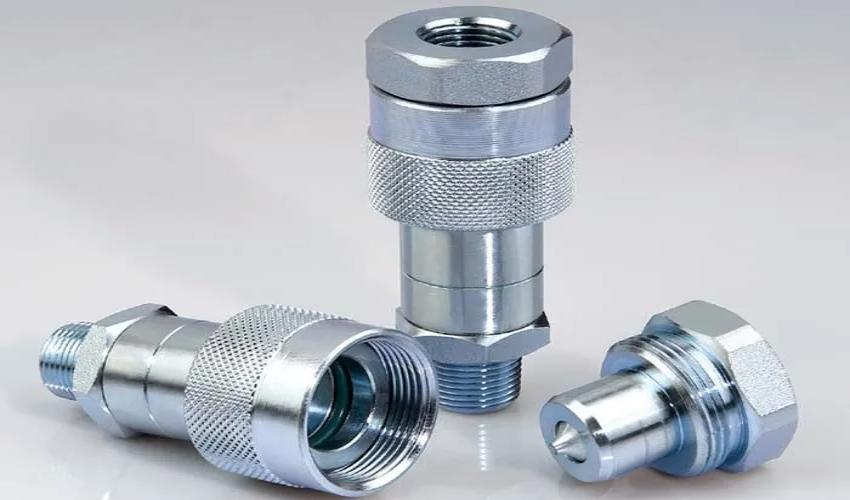

Khớp nối nhanh là gì?

Khớp nối nhanh (Quick Coupling / Quick Release Coupling) thuộc nhóm phụ kiện đường ống công nghiệp, được thiết kế để kết nối và ngắt kết nối các đường dẫn môi chất, bao gồm khí nén, dầu thủy lực, nước, hơi nước hoặc hóa chất. một cách nhanh chóng mà không cần dụng cụ hỗ trợ, đồng thời duy trì độ kín tuyệt đối trong suốt quá trình vận hành.

Cấu tạo và nguyên lý hoạt động

Một bộ khớp nối nhanh hoàn chỉnh gồm hai cụm chi tiết lắp ghép với nhau:

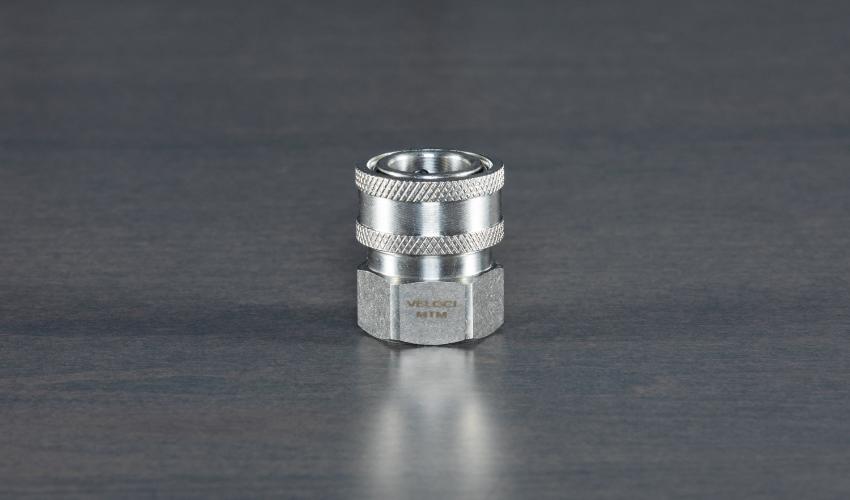

Đầu cái (Socket / Female Body)

Phần cố định gắn trên đường ống chính hoặc thiết bị. Bên trong tích hợp van poppet hoặc van bi, được lò xo nén giữ ở trạng thái đóng kín khi chưa có đầu đực lắp vào.

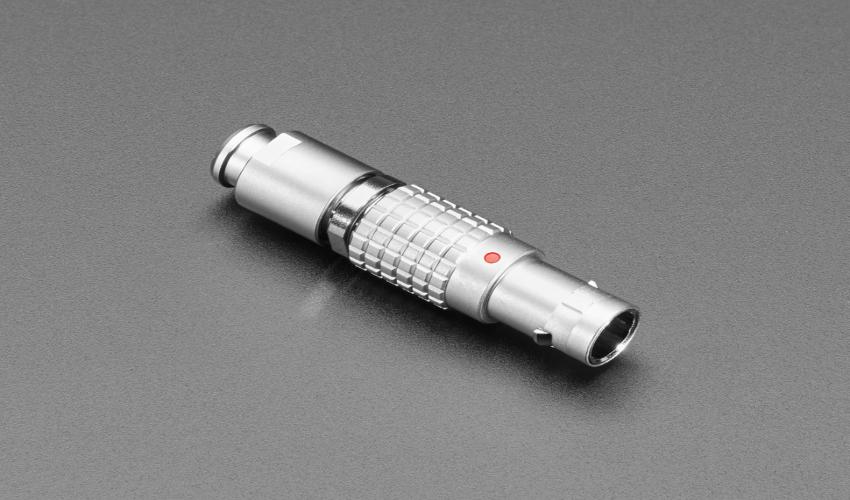

Đầu đực (Plug / Male Nipple)

Phần di động, lắp vào đầu cái khi cần kết nối. Tùy theo tiêu chuẩn thiết kế, đầu đực có thể có hoặc không có van tự đóng bên trong.

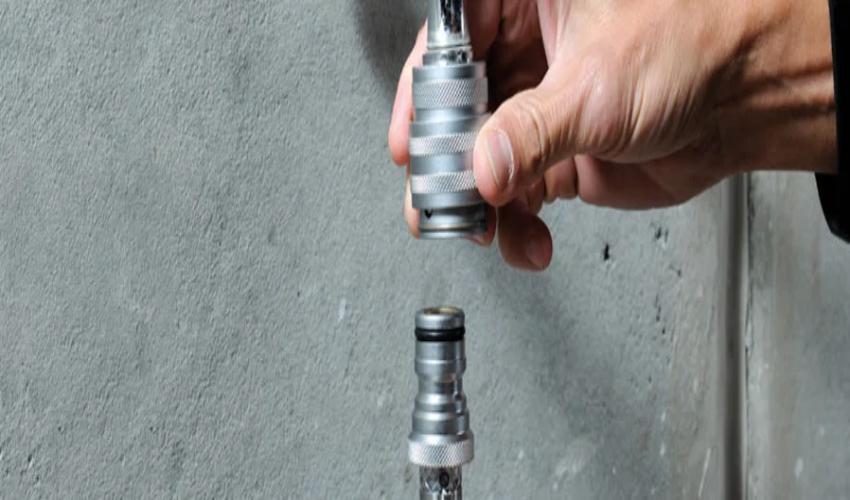

Cơ chế khóa hoạt động

Sử dụng bi thép (ball lock) hoặc chốt hãm bố trí xung quanh chu vi đầu cái. Khi đầu đực được đẩy vào đủ hành trình, các viên bi tự lăn vào rãnh khóa trên thân đầu đực, giữ chặt kết nối. Để tháo rời, người vận hành kéo vòng bọc ngoài (sleeve) lùi về phía sau, nhả bi ra khỏi rãnh khóa, đồng thời lò xo van đẩy hai bề mặt van trở về trạng thái đóng trước khi hai đầu tách hoàn toàn.

Các loại khớp nối nhanh hiện nay

Phân loại các loại khớp nối nhanh phổ biến hiện nay dựa trên những tiêu chí quan trọng, giúp người dùng dễ dàng lựa chọn phù hợp với nhu cầu sử dụng.

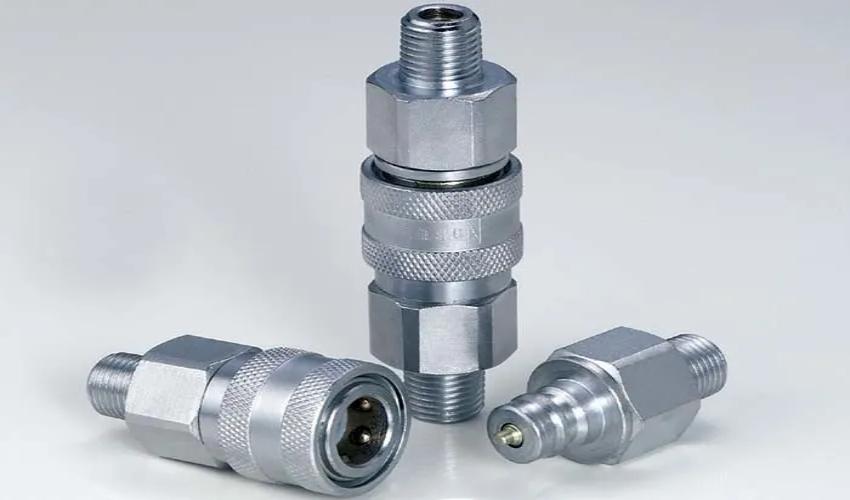

Khớp nối nhanh khí nén

Làm việc với môi chất khí nén áp suất trong khoảng 6–16 bar. Thân vỏ phổ biến bằng nhựa kỹ thuật, đồng thau hoặc thép mạ. Gioăng làm kín thường dùng NBR hoặc EPDM. Khi tháo rời, môi chất thoát ra là khí nên mức độ nguy hiểm thấp hơn so với thủy lực, tuy nhiên vẫn cần xả áp trước khi thao tác.

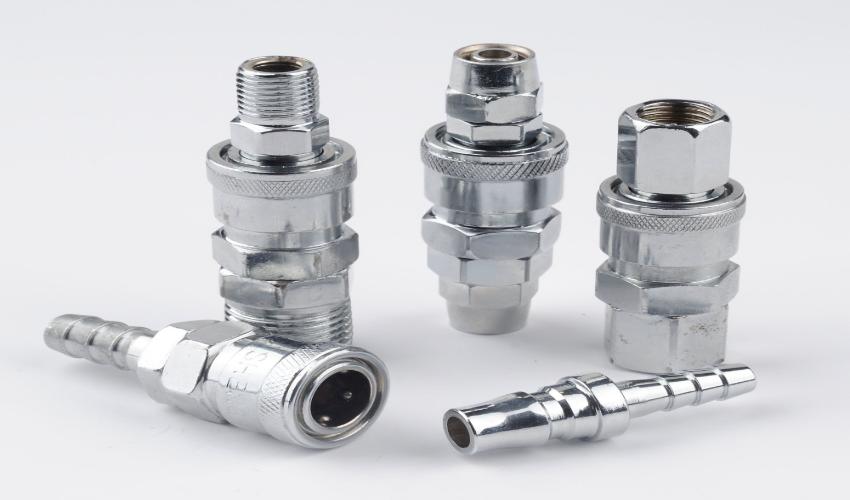

Khớp nối nhanh thủy lực

Làm việc với dầu thủy lực ở áp suất cao, phổ biến từ 250–700 bar. Bắt buộc phải có van tự đóng hai chiều (double shut-off) để ngăn dầu tràn ra khi tháo. Thân vỏ bằng thép carbon mạ kẽm hoặc inox 316. Gioăng NBR dùng cho dầu khoáng, Viton (FKM) dùng cho dầu tổng hợp và nhiệt độ cao.

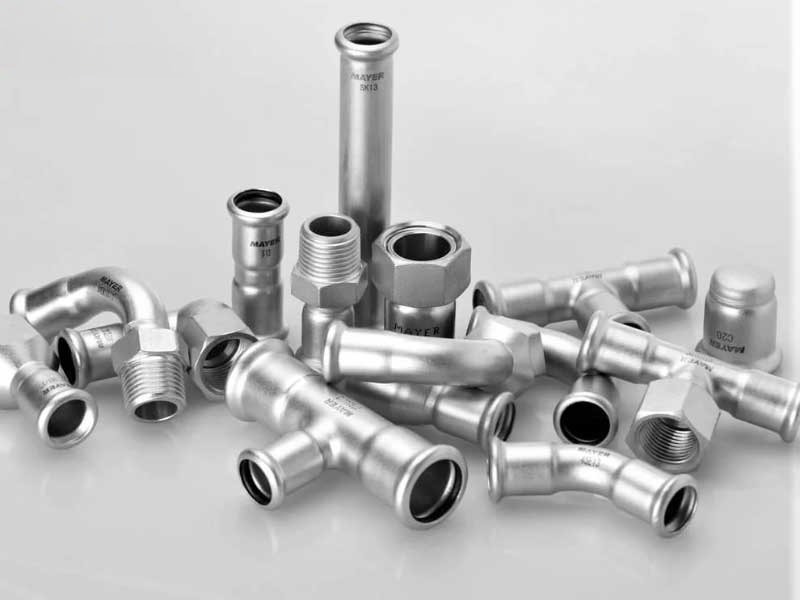

Khớp nối nhanh nước

Dùng trong hệ thống làm mát, hệ thống vệ sinh công nghiệp và lò hơi. Yêu cầu vật liệu chịu nhiệt và chống ăn mòn tốt, thường dùng inox 304/316 hoặc đồng thau. Gioăng EPDM hoặc PTFE được ưu tiên để chịu nhiệt độ cao và môi trường ẩm liên tục.

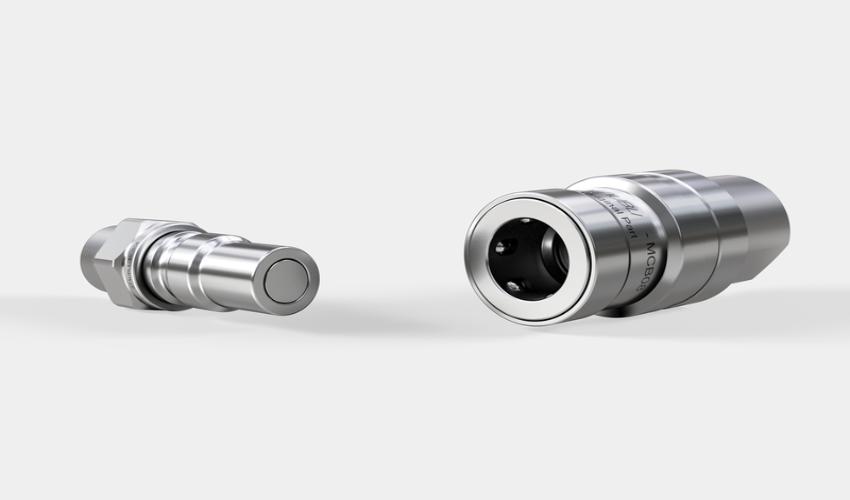

Khớp nối nhanh hóa chất

Sử dụng trong các đường dẫn axit, kiềm hoặc dung môi hữu cơ. Toàn bộ thân vỏ và gioăng phải chịu được môi trường ăn mòn mạnh, thường chọn inox 316L, Hastelloy hoặc nhựa PVDF. Gioăng PTFE hoặc Kalrez là lựa chọn phổ biến cho môi chất hóa chất đặc biệt.

Phân loại khớp nối theo kiểu van bên trong

Dựa vào cơ chế van tích hợp, khớp nối nhanh được chia thành các loại sau:

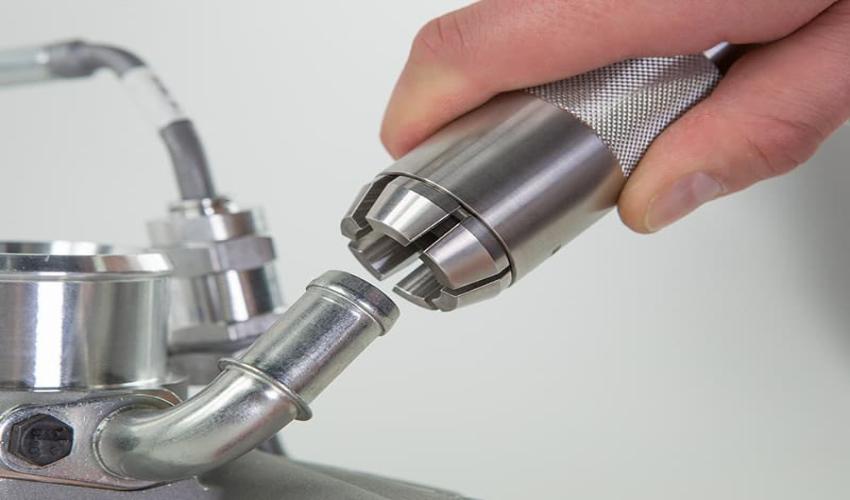

Single shut-off

Chỉ một phần (thường là đầu cái) có van tự đóng. Khi tháo rời, đầu đực không có van nên môi chất phía đó sẽ thoát ra. Thường gặp trong hệ thống áp suất thấp hoặc khi đường ống một chiều không yêu cầu bịt kín hoàn toàn.

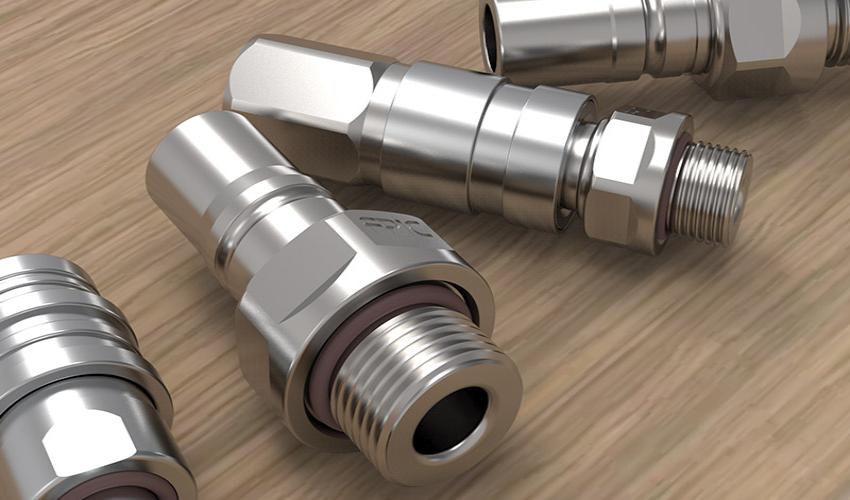

Double shut-off

Cả đầu cái và đầu đực đều có van tự đóng độc lập. Khi tháo rời, cả hai van đóng đồng thời, ngăn hoàn toàn môi chất thoát ra từ cả hai phía. Tiêu chuẩn bắt buộc trong hệ thống thủy lực và khí nén áp suất cao.

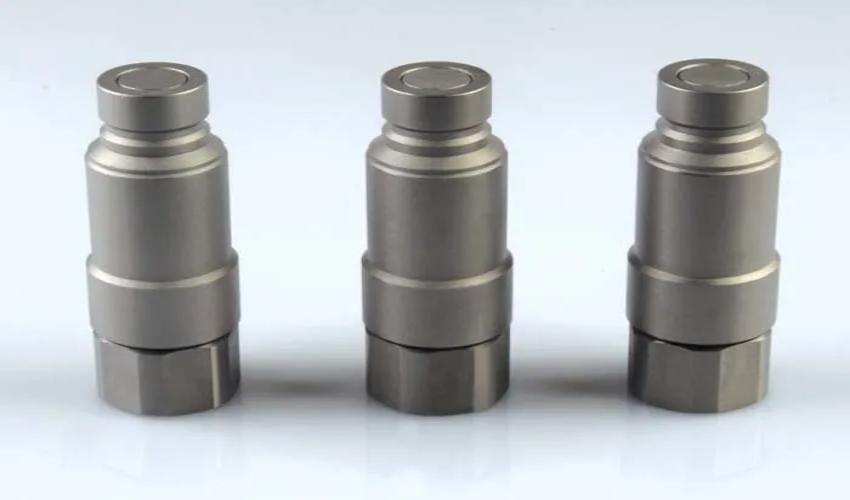

Flat-face (không van lồi)

Thiết kế mặt kết nối phẳng hoàn toàn, loại bỏ khoang chết (dead volume) giữa hai bề mặt van. Kết quả là lượng không khí và dầu bị nhốt lại khi kết nối gần như bằng không. Đáp ứng tiêu chuẩn ISO 16028, ưu tiên trong ngành dầu khí, offshore và các hệ thống yêu cầu độ sạch dầu cấp độ cao.

Những cơ cấu khóa của khớp nối nhanh

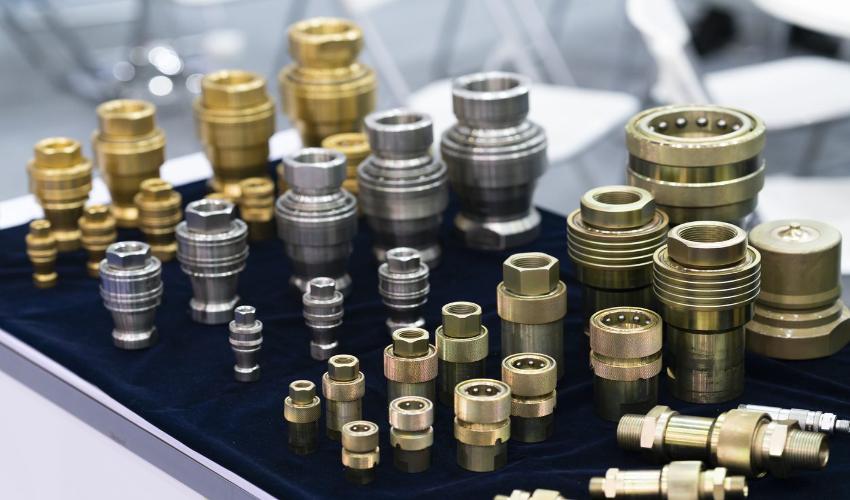

Khớp nối nhanh được chế tạo từ vật liệu nào?

Khớp nối nhanh được chế tạo từ nhiều loại vật liệu khác nhau để phù hợp với từng môi trường làm việc và yêu cầu kỹ thuật cụ thể. Thép carbon mạ kẽm hoặc mạ niken là lựa chọn phổ biến nhờ độ bền cao, giá thành hợp lý, thích hợp cho hệ thống khí nén và dầu khoáng trong môi trường thông thường. Inox 316 nổi bật với khả năng chống ăn mòn vượt trội, phù hợp với môi trường hóa chất, thực phẩm hoặc ngoài khơi. Đồng thau có độ bền tốt, dễ gia công, thường dùng trong hệ thống áp suất trung bình và môi trường cần hạn chế tia lửa. Ngoài ra, nhựa kỹ thuật như PA, PP, PVDF được sử dụng khi cần trọng lượng nhẹ và khả năng chống ăn mòn hóa chất, nhưng chỉ phù hợp với áp suất và nhiệt độ thấp.

Tiêu chuẩn quốc tế của khớp nối nhanh

*Lưu ý quan trọng: Đầu đực và đầu cái phải cùng một tiêu chuẩn mới kết nối được. Trộn lẫn các tiêu chuẩn khác nhau có thể gây rò rỉ, sự cố áp suất hoặc không kết nối được dù hình dạng bề ngoài tương tự nhau.
