Máy uốn ống
Trong ngành công nghiệp hiện đại ngày nay, máy uốn ống đóng vai trò thiết yếu trong việc xử lý các ống có đường kính lớn mà con người không thể uốn bằng các công cụ thông thường. Việc uốn ống không chỉ cần độ chính xác cao mà còn yêu cầu công suất lớn, đặc biệt khi uốn các ống có kích thước vượt quá khả năng của công cụ cơ bản. Vậy thiết bị này có những ưu điểm gì và chúng hoạt động như thế nào? Hãy cùng DBK Việt Nam đi tìm hiểu nhé!
33 Máy uốn ống

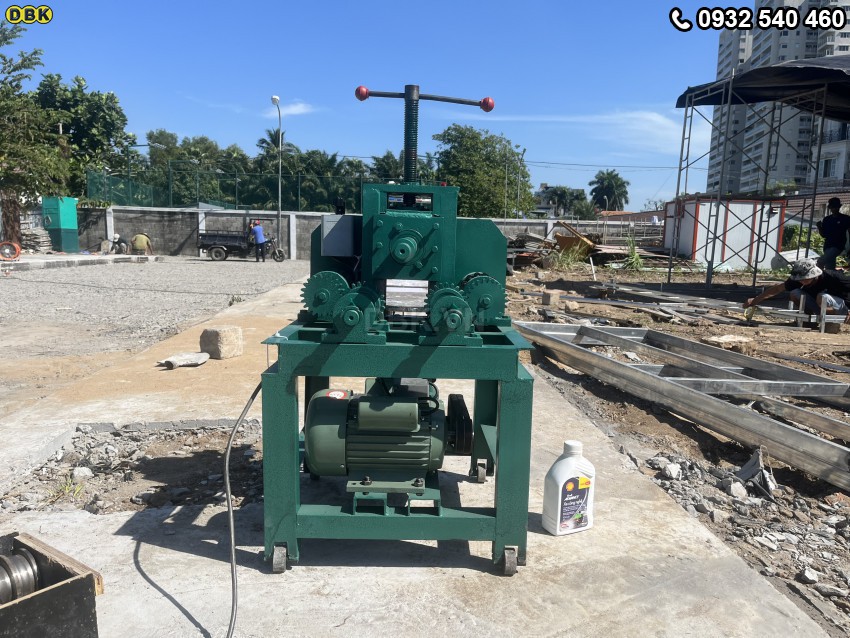

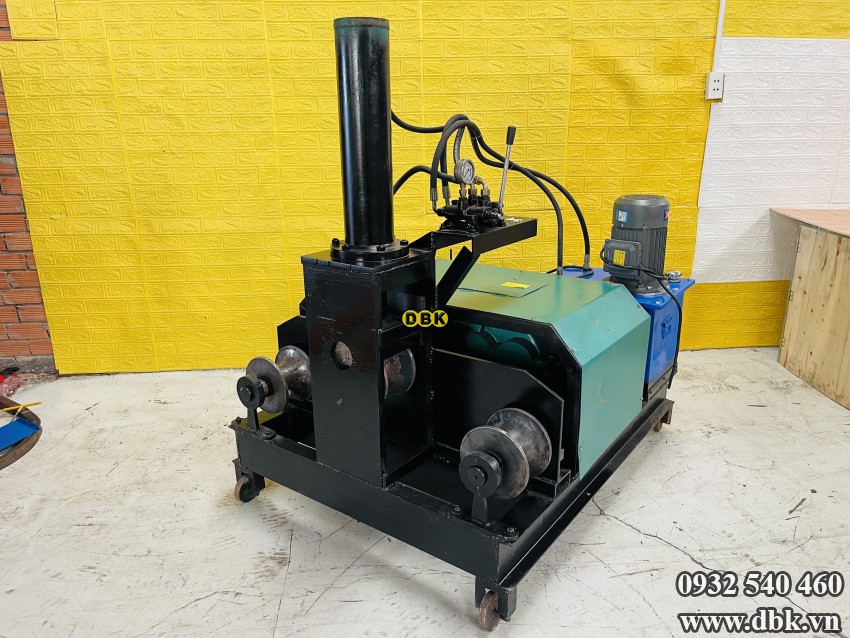

Máy uốn ống là gì?
Máy uốn ống (Pipe bending machine) thiết bị quan trọng trong các ngành công nghiệp như dầu khí, sản xuất và xây dựng, giúp uốn ống nhanh chóng và hiệu quả. Chúng có nhiều dạng và phục vụ nhiều mục đích khác nhau, nhưng đều có một mục tiêu chung đó là giúp uốn ống một cách dễ dàng và hiệu quả.
Thiết bị máy uốn ống hoàn chỉnh được cấu tạo từ những bộ phận sau:
- Thân máy
- Trục uốn (con lăn)
- Động cơ
- Hệ thống điều khiển
- Khuôn uốn (đai uốn)
- Hệ thống thủy lực (đối với máy uốn thủy lực)
- Bộ phận cố định ống
Ưu điểm nổi bật của máy uốn ống
- Máy uốn ống tạo đường cong chính xác, sản phẩm đồng nhất và chất lượng cao.
- Khả năng uốn nhanh giúp đẩy nhanh tiến độ sản xuất và đáp ứng yêu cầu kịp thời.
- Giảm lãng phí vật liệu và chi phí lao động, không cần mối hàn hay khớp nối.
- Máy xử lý nhiều vật liệu và kích thước ống, đáp ứng yêu cầu thiết kế linh hoạt.
- Tự động hóa quá trình uốn giúp giảm rủi ro cho công nhân, tăng tính an toàn.

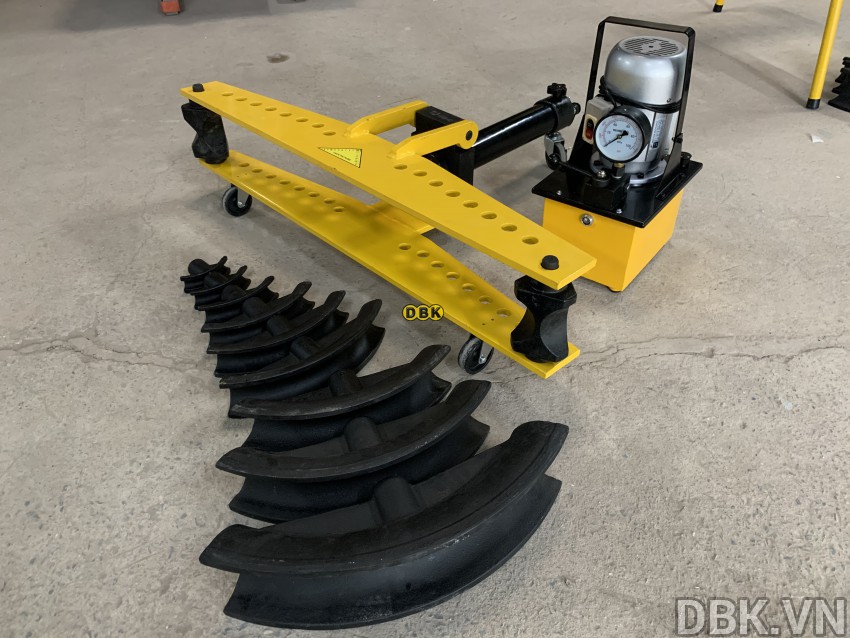

Máy uốn ống có bao nhiêu loại?
Có ba loại chính của máy uốn ống, mỗi loại có thiết kế và ứng dụng khác nhau:
-

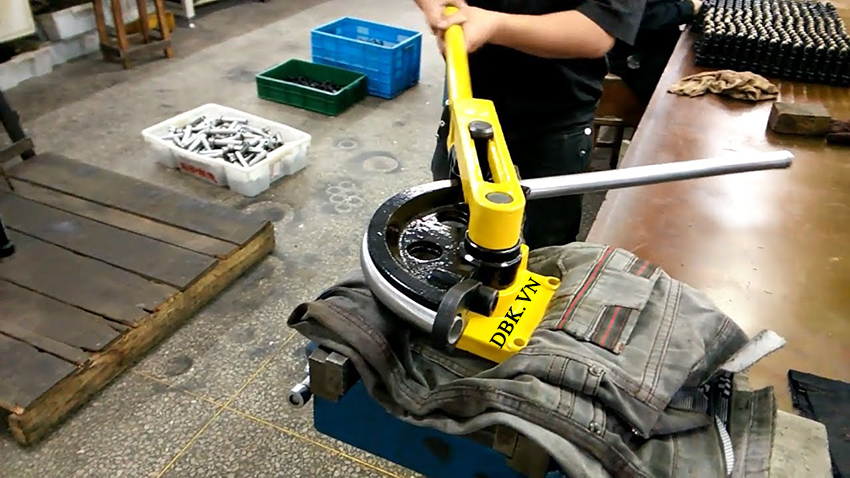

Máy uốn ống bằng tay: Sử dụng lực thủ công để uốn ống quanh khuôn cố định. Loại máy này giá rẻ, di động, dễ sử dụng, phù hợp cho các dự án nhỏ hoặc DIY.
-
Máy uốn ống bằng điện: Được trang bị động cơ điện, cho phép điều chỉnh chính xác góc và bán kính uốn. Ưu điểm: tốc độ nhanh, độ chính xác cao, hiệu quả, phù hợp cho sản xuất hàng loạt.
-
Máy uốn ống thủy lực: Sử dụng áp suất thủy lực để uốn ống với độ chính xác cao. Loại máy này lý tưởng cho các dự án công nghiệp lớn nhờ tốc độ, hiệu quả và khả năng xử lý khối lượng lớn.
So sánh máy uốn ống bằng tay, điện và thủy lực - đâu là lựa chọn tốt nhất:
| Loại Máy | Ưu Điểm | Nhược Điểm | Ứng Dụng |
| Bằng tay | - Đơn giản - Dễ sử dụng - Di động - Chi phí thấp | - Đòi hỏi sức lao động - Độ chính xác thấp - Không thích hợp cho ống lớn | - Công trình nhỏ, sửa chữa tại hiện trường |
| Bằng điện | - Hiệu suất cao - Uốn chính xác - Tự động hóa | - Chi phí cao - Cần bảo trì - Yêu cầu điện | - Xưởng cơ khí chuyên nghiệp - Sản xuất hàng loạt - Ngành công nghiệp chính xác |
| Thủy lực | - Lực uốn mạnh mẽ - Uốn ống lớn và cứng - Độ chính xác cao | - Chi phí cao - Yêu cầu không gian lớn | - Sản xuất công nghiệp nặng - Xây dựng cơ sở hạ tầng - Khai thác mỏ |

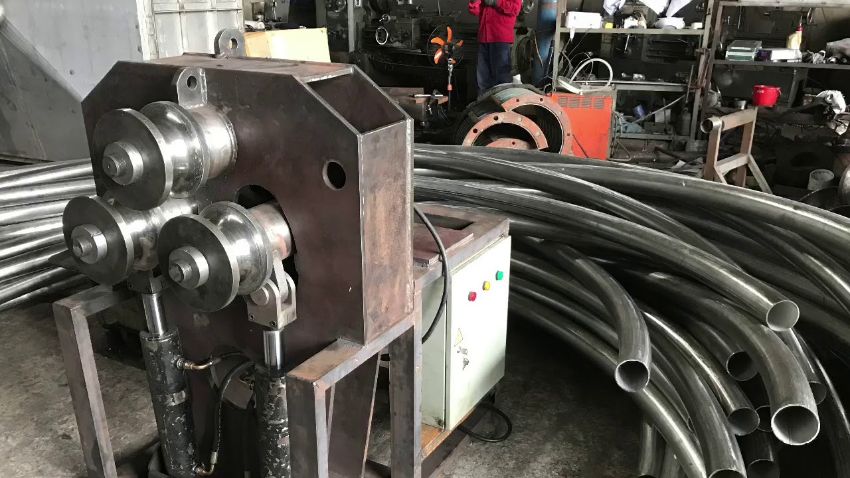

Tiêu chí chọn mua máy uốn ống phù hợp
- Đường kính ống: Chọn máy phù hợp với đường kính trong và ngoài của ống.
- Độ dày ống: Máy cần có công suất lớn cho ống dày và kim loại cứng.
- Chất liệu ống: Ống mềm như nhôm dễ uốn, vật liệu cứng yêu cầu lực lớn hơn.
- Sai số: Máy có sai số nhỏ giúp tạo sản phẩm chính xác cao trong công việc.
- Số lượng khuôn: Máy nhiều khuôn giúp uốn nhiều bán kính trong một lần nhanh chóng.
- Hình dạng ống: Máy có khuôn và phụ kiện chuyên dụng cho các hình dạng đặc biệt.
- Chất lượng uốn: Đảm bảo độ mịn, không biến dạng, phù hợp yêu cầu thẩm mỹ và kỹ thuật.
Ngoài ra, bạn cũng nên cân nhắc thêm về các yếu tố như năng suất, tốc độ uốn và công suất máy.

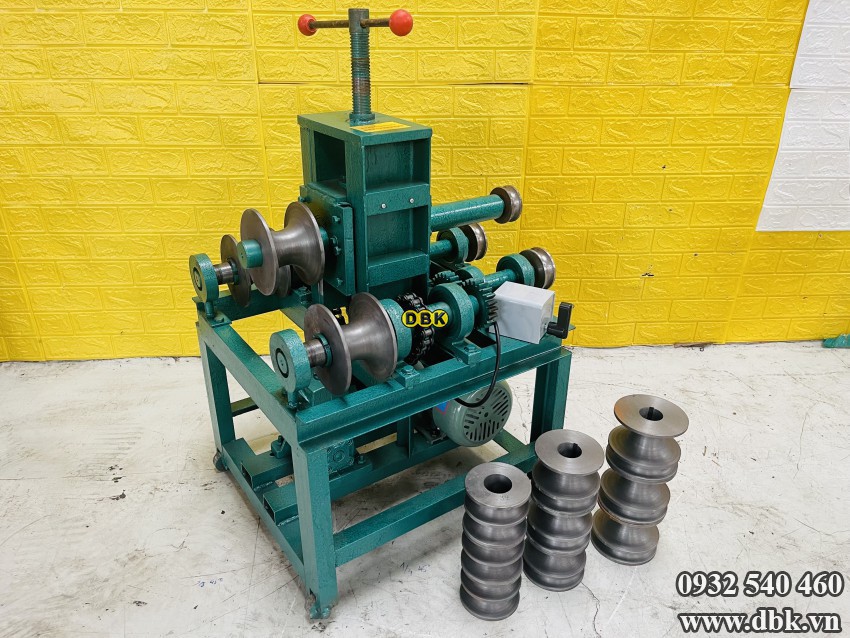

Bán kính tiêu chuẩn uốn cong của ống là bao nhiêu?
Bán kính uốn là bán kính cong của đường tâm uốn, thường được xác định theo yêu cầu thiết kế. Bán kính uốn lớn giúp ống mượt mà hơn. Nếu đường kính ống lớn và bán kính uốn nhỏ, dễ gây nếp nhăn hoặc nứt, ảnh hưởng đến chất lượng uốn. Khuyến nghị bán kính uốn là 2 - 3 lần đường kính ống, ít nhất là 1,5 lần.
Bán kính uốn cần đồng đều trong suốt quá trình uốn, đặc biệt khi không gian hạn chế hoặc có nhiều khúc cua. Trong trường hợp này, có thể cần sử dụng dụng cụ hai ngăn hoặc nhiều ngăn.
Hướng dẫn cách sử dụng máy uốn ống đúng kỹ thuật
Hướng dẫn sử dụng máy uốn ống bằng điện
Hướng dẫn sử dụng máy uốn ống bằng tay
Tính bán kính uốn tối thiểu:
Công thức để tính bán kính uốn tối thiểu của ống nhằm tránh bị biến dạng:
Rmin = K × D
-
Rmin: Bán kính uốn tối thiểu (mm)
-
K: Hệ số phụ thuộc vào vật liệu (thường từ 1.5 đến 3)
-
D: Đường kính ngoài của ống (mm)
Tính lực uốn cần thiết của ống:
F = (σ x t2 x π x R) / (4 x L)
-
F: Lực uốn (N)
-
σ: Giới hạn chảy của vật liệu ống (N/mm²)
-
t: Độ dày thành ống (mm)
-
R: Bán kính uốn (mm)
-
L: Chiều dài đoạn uốn (mm)
Bảng báo giá máy uốn ống tháng 01/2025
| Tên sản phẩm | Giá (VNĐ) | Thương hiệu | Kích thước |

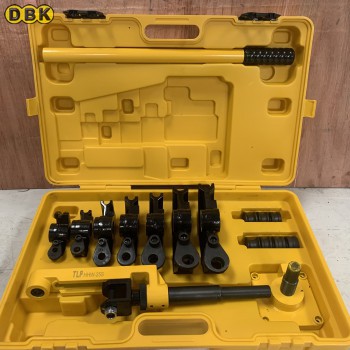

| Máy uốn ống 10-25mm TLP HHW-25S | 2.600.000 | TLP (Trung Quốc) | 66x46x18cm - 27.8kg |

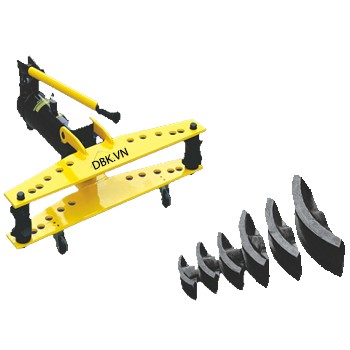

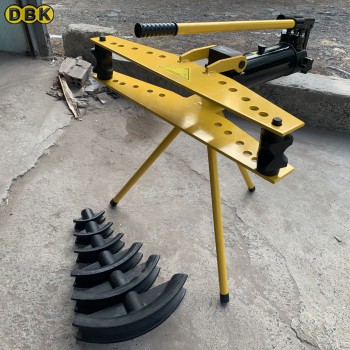

| Máy uốn ống thủy lực 13 tấn TLP HHW-2J | 4.600.000 | TLP (Trung Quốc) | 73x32x21cm - 53kg |

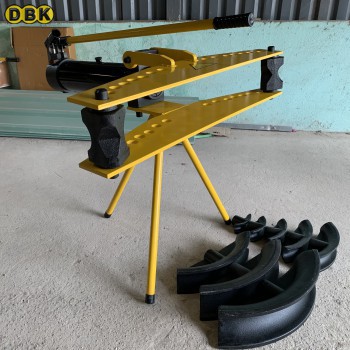

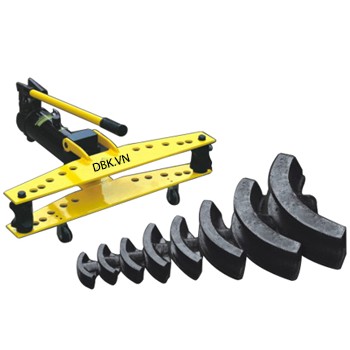

| Máy uốn ống thủy lực 20 tấn TLP HHW-3J | 8.440.000 | TLP (Trung Quốc) | 94x40x21cm - 117kg |

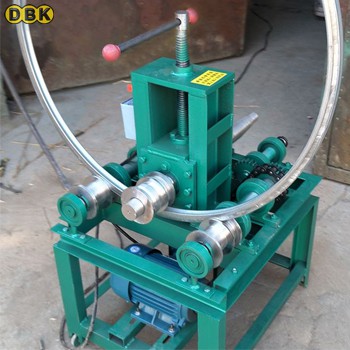

| Máy uốn ống A2 | 11.450.000 | DBK (Trung Quốc) | 70x52x95cm - 140kg |

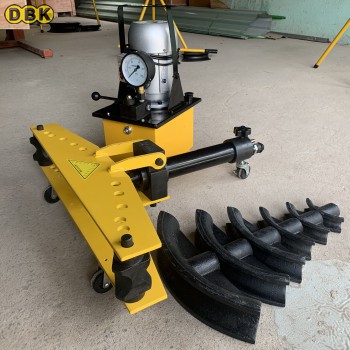

| Máy uốn ống thủy lực chạy điện 13 tấn TLP HHW-2D | 12.280.000 | TLP (Trung Quốc) | 96x35x27cm - 75kg |

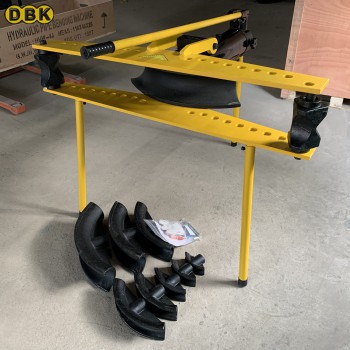

| Máy uốn ống thủy lực 20 tấn TLP HHW-4J | 13.320.000 | TLP (Trung Quốc) | 118x46x23cm - 155kg |

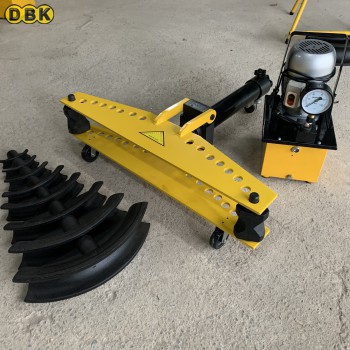

| Máy uốn ống thủy lực chạy điện 20 tấn TLP HHW-3D | 16.120.000 | TLP (Trung Quốc) | 118x46x27cm - 139kg |

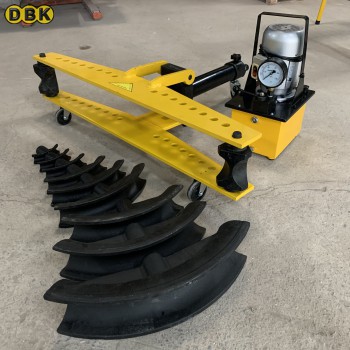

| Máy uốn ống thủy lực chạy điện 20 tấn TLP HHW-4D | 19.960.000 | TLP (Trung Quốc) | 118x46x32cm - 180kg |

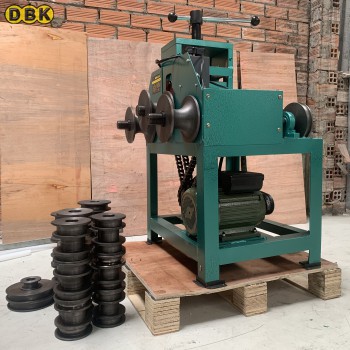

| Máy uốn ống 3 trục bằng điện TLP HHW-G76 | 21.000.000 | TLP (Trung Quốc) | 73x63x103cm - 260kg |

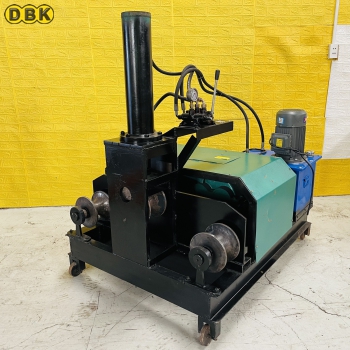

| Máy uốn ống 3 trục thủy lực 114mm2 | 70.000.000 | DBK (Trung Quốc) | 135x110x150cm - 800kg |

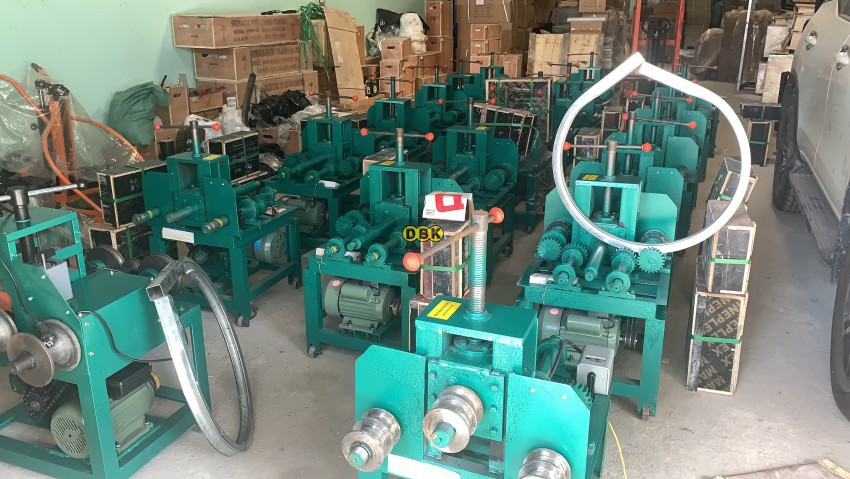

Vì sao bạn nên chọn mua máy uốn ống tại DBK Việt Nam
-
Đảm bảo sản phẩm không lỗi kỹ thuật với thời gian bảo hành tùy theo model.
-
Hướng dẫn sử dụng, cài đặt và bảo trì qua nhiều kênh cho khách hàng.
-
Cho phép đổi trả sản phẩm theo điều kiện quy định của cửa hàng.
-
Cung cấp dịch vụ giao hàng và lắp đặt tận nơi cho một số sản phẩm.
-
Tư vấn giúp chọn sản phẩm phù hợp nhu cầu và môi trường làm việc.
-
Các chương trình khuyến mãi như giảm giá, quà tặng, dịch vụ hậu mãi.
Đặt ngay máy uốn ống chính hãng giá tốt tại DBK Việt Nam
Hãy nắm bắt cơ hội đặc biệt này để sở hữu máy uốn ống chính hãng với mức giá cạnh tranh nhất tại DBK Việt Nam. Chúng tôi tự hào cung cấp dòng sản phẩm đa dạng với chất lượng vượt trội, đáp ứng mọi yêu cầu kỹ thuật của bạn. Bằng cách đặt mua máy uốn ống tại DBK, bạn không chỉ nhận được sản phẩm chất lượng cao mà còn được hưởng các chính sách hỗ trợ khách hàng tốt nhất, bao gồm bảo hành dài hạn, hỗ trợ kỹ thuật chuyên nghiệp, và dịch vụ giao hàng cũng như lắp đặt tận nơi. Liên hệ với chúng tôi hôm nay để được tư vấn chi tiết và đặt hàng, đảm bảo bạn sẽ hài lòng với sự đầu tư này. MST 10929
