Pa lăng cáp

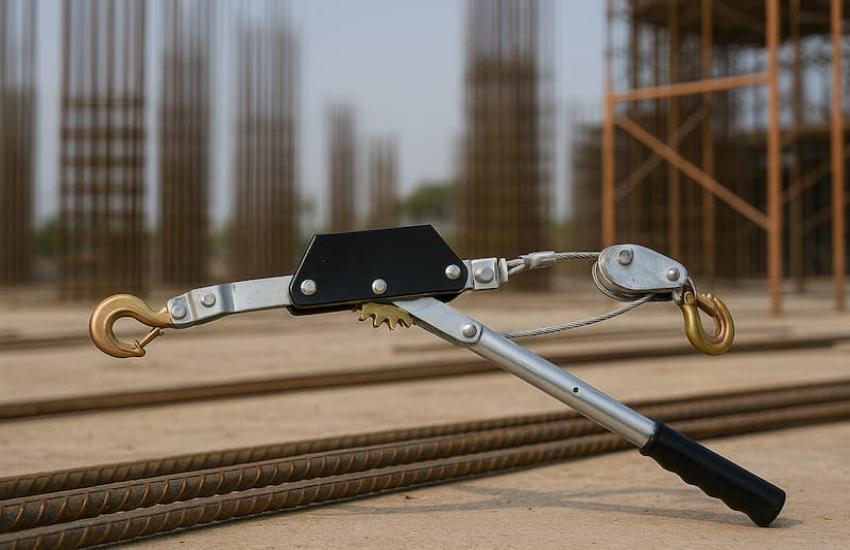

Pa lăng cáp là gì?

Pa lăng cáp (wire rope hoist) là thiết bị nâng hạ cơ giới sử dụng cáp thép nhiều lõi làm cơ cấu truyền lực, vận hành bằng động cơ điện hoặc hệ thống thủy lực. Cáp thép được cuốn theo rãnh xoắn định vị trên tang trống, đảm bảo các lớp cáp không chồng lên nhau trong quá trình cuốn nhả, duy trì lực kéo ổn định xuyên suốt hành trình nâng. Tải trọng nâng dao động từ 500kg đến 80 tấn, chiều cao nâng từ 6m đến hơn 100m tùy cấu hình tang trống. Độ bền kéo đứt của cáp gấp 5 đến 6 lần tải trọng làm việc theo tiêu chuẩn FEM hoặc ISO 4301, đảm bảo hệ số an toàn tối thiểu trong suốt vòng đời thiết bị.

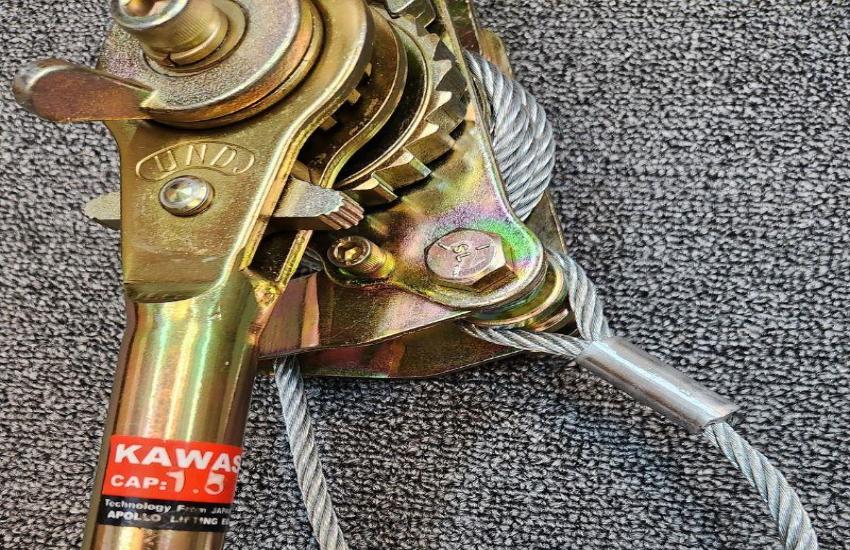

Cấu tạo tang cuốn cáp và Puly dẫn hướng

Tang cuốn cáp (drum) là bộ phận trung tâm của pa lăng cáp, chịu trách nhiệm cuốn và nhả cáp thép trong suốt hành trình nâng hạ. Thân tang được gia công từ thép đúc hoặc thép hàn, bề mặt có rãnh xoắn (grooved drum) theo profil hình chữ U hoặc bán nguyệt để định vị cáp vào đúng vị trí, ngăn cáp trượt ngang và chồng lớp không kiểm soát. Bước rãnh được tính toán chính xác theo đường kính cáp, thường bằng 1,05 đến 1,10 lần đường kính danh nghĩa của cáp để đảm bảo cáp vào rãnh trơn tru mà không bị kẹt hay mài mòn cạnh rãnh.

Puly dẫn hướng (sheave) có chức năng đổi hướng cáp và phân phối tải trọng đồng đều lên các nhánh cáp trong hệ palăng đa ròng rọc. Puly được chế tạo từ gang đúc hoặc thép rèn, rãnh puly được tôi cứng bề mặt để chống mài mòn khi cáp chuyển động liên tục. Tỷ số đường kính puly trên đường kính cáp (D/d ratio) tối thiểu phải đạt 16:1 đến 20:1 theo tiêu chuẩn FEM, giá trị càng cao thì bán kính uốn cáp càng lớn, giảm ứng suất mỏi và kéo dài tuổi thọ cáp đáng kể.

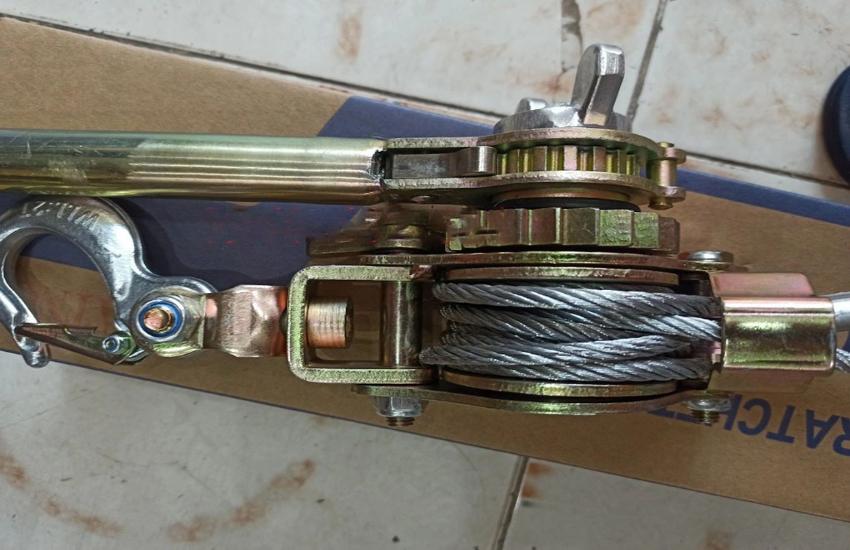

Cơ chế truyền lực qua cáp thép

Lực nâng trong pa lăng cáp được truyền theo nguyên lý hệ ròng rọc kép, cáp thép phân bố lực đều trên toàn bộ nhánh cáp chịu tải. Bội suất ròng rọc càng lớn, lực kéo tại tang trống càng nhỏ nhưng tổn thất ma sát tích lũy qua từng puly càng cao.

Bội suất ròng rọc càng lớn, lực kéo yêu cầu tại tang trống càng nhỏ và công suất động cơ càng thấp. Tuy nhiên tổn thất ma sát tích lũy qua từng puly khiến hiệu suất tổng giảm dần, do đó bội suất tối ưu thường được chọn trong khoảng 2 đến 4 nhánh để cân bằng giữa công suất động cơ và hiệu suất cơ học tổng thể.

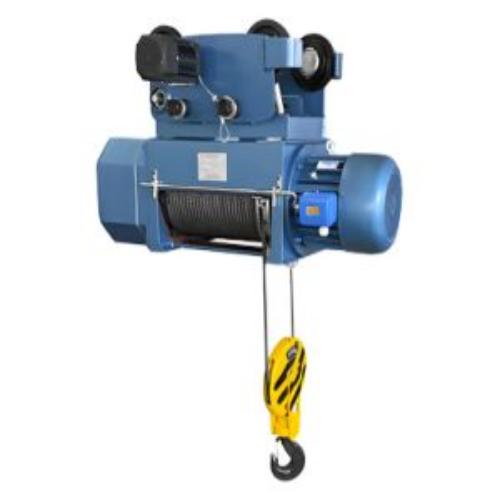

Pa lăng cáp điện và pa lăng cáp thủy lực

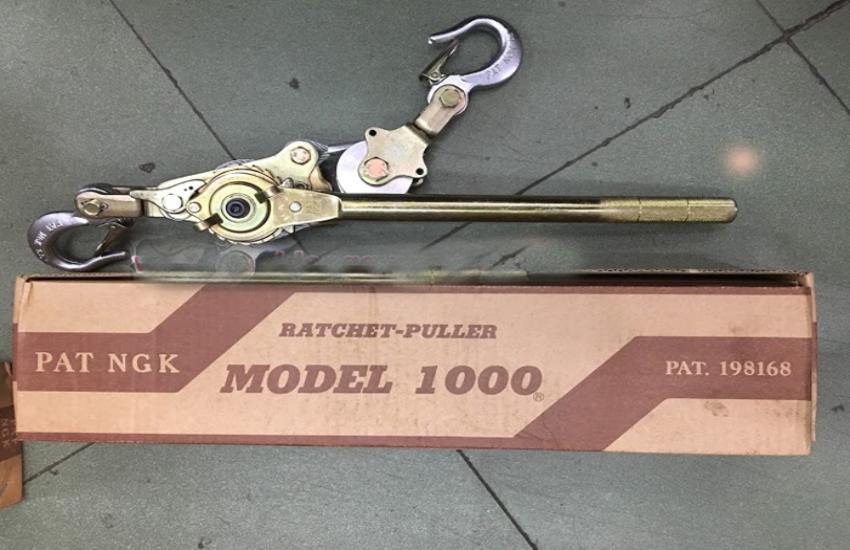

Ứng dụng pa lăng cáp trong nhà máy và công trường

Pa lăng cáp được ứng dụng xuyên suốt các hoạt động nâng hạ và vận chuyển hàng hóa trong nhà máy sản xuất, kho xưởng và công trường xây dựng. Trong nhà máy cơ khí và luyện kim, pa lăng cáp lắp trên hệ thống cầu trục dầm đôi đảm nhận việc di chuyển phôi thép, khuôn đúc và cụm máy nặng giữa các trạm gia công. Tại công trường xây dựng, thiết bị được sử dụng để cẩu lắp kết cấu thép, dầm bê tông tiền chế và các cấu kiện lớn lên cao tầng. Trong ngành đóng tàu và sửa chữa tàu, pa lăng cáp tải trọng lớn thực hiện lật, lật và định vị các phân đoạn thân tàu trong ụ khô. Bất kỳ môi trường nào yêu cầu nâng hạ tải trọng lớn, chu kỳ làm việc liên tục và tốc độ vận hành cao, pa lăng cáp đều là giải pháp tối ưu so với các thiết bị nâng hạ khác.

Tốc độ nâng của palang cáp nhanh hơn pa lăng xích

Pa lăng xích thủ công chỉ đạt tốc độ nâng từ 1 đến 3 m/phút phụ thuộc hoàn toàn vào sức kéo tay của người vận hành, trong khi pa lăng cáp điện đạt tốc độ từ 2 đến 16 m/phút nhờ động cơ dẫn động trực tiếp. Chênh lệch tốc độ này tích lũy thành lợi thế năng suất rõ rệt trong các ca làm việc liên tục, đặc biệt với các hạng mục yêu cầu số lần nâng hạ lớn trong ngày.

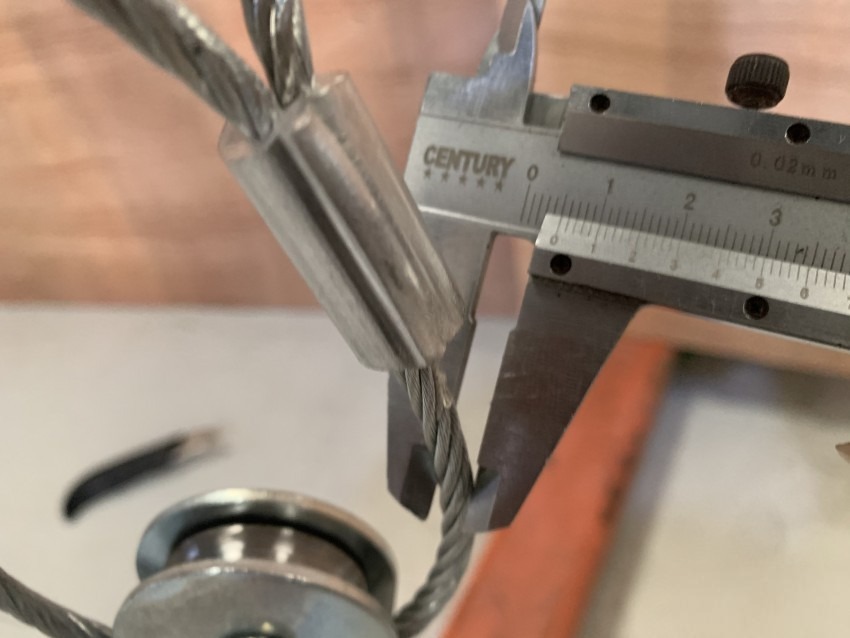

Kiểm tra cáp thép và móc treo trước khi vận hành

Kiểm tra cáp thép và móc treo trước mỗi ca làm việc là bước bắt buộc, không thể bỏ qua nhằm ngăn ngừa sự cố rơi tải trong quá trình vận hành. Người vận hành cần kiểm tra toàn bộ chiều dài cáp theo các tiêu chí sau:

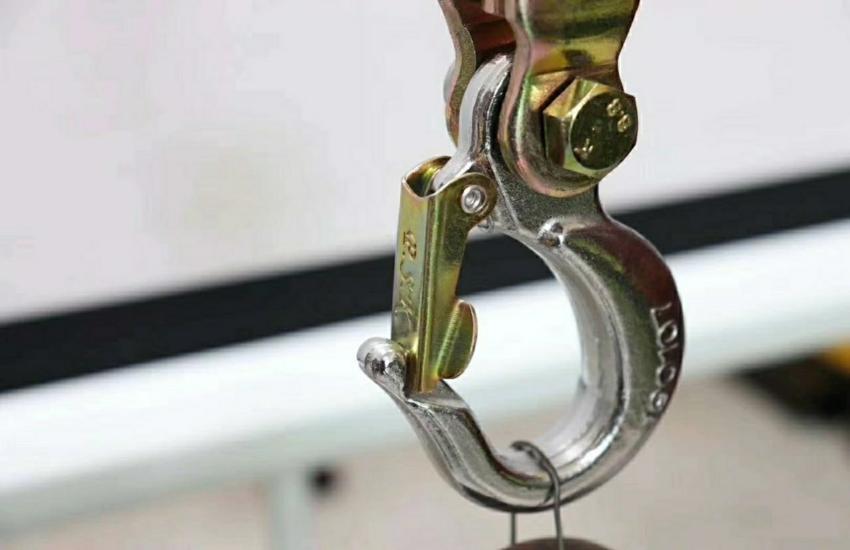

Móc treo cần kiểm tra riêng biệt bằng cách đo độ mở miệng móc thực tế so với kích thước gối, tiêu chuẩn DIN 15401 quy định loại bỏ khi miệng móc mở rộng hơn 10% so với kích thước thiết kế ban đầu. Chốt an toàn (safety latch) phải đóng mở trơn tru, không bị kẹt hay gãy lò xo. Bất kỳ hạng mục nào không đạt yêu cầu, thiết bị phải dừng hoạt động ngay và thay thế cáp hoặc móc trước khi tiếp tục vận hành.

Mua pa lăng cáp chính hãng giá rẻ tại DBK Việt Nam

DBK Việt Nam chuyên cung cấp pa lăng cáp điện chính hãng, đa dạng tải trọng từ 500kg đến 80 tấn, chiều cao nâng từ 6m đến 100m, phù hợp với mọi ứng dụng trong nhà máy, kho xưởng và công trường xây dựng. Tất cả sản phẩm đều có đầy đủ chứng từ xuất xứ, kiểm tra kỹ thuật trước khi xuất kho và bảo hành chính hãng theo tiêu chuẩn nhà sản xuất. Đội ngũ kỹ thuật DBK sẵn sàng tư vấn lựa chọn dòng thiết bị phù hợp với tải trọng, chiều cao nâng và điều kiện lắp đặt thực tế. Liên hệ ngay qua hotline hoặc Zalo tại phần chân trang để được báo giá chi tiết.a
