Kẹp tôn
19 Kẹp tôn
Bảng báo giá kẹp tôn tháng 03/2025
Tên sản phẩm | Giá (VNĐ) | Thương hiệu | Kích thước |
Kẹp tôn đứng 1 tấn DBK JPD-1 | 680.000 | DBK (Trung Quốc) | 25x25x8cm - 4.9kg |
Kẹp tôn ngang 1 tấn DBK LC-1 | 760.000 | DBK (Trung Quốc) | 14x22x9cm - 2.2kg |
Kẹp tôn đứng 3 tấn DBK JPD-3 | 1.300.000 | DBK (Trung Quốc) | 30x28x10cm - 9.6kg |
Kẹp tôn đứng 5 tấn DBK JPD-5 | 1.860.000 | DBK (Trung Quốc) | 40x30x15cm - 16kg |

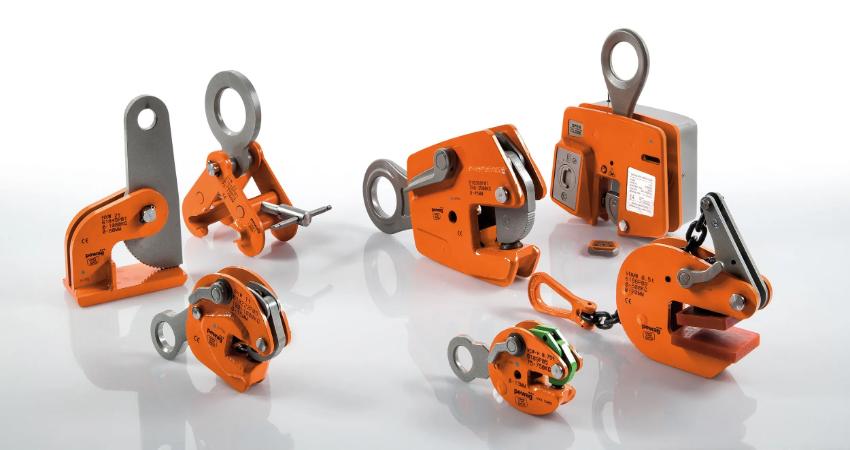

Kẹp tôn là gì?
Kẹp tôn hay còn gọi là "Lifting Clamp" là một thiết bị được sử dụng để nâng và di chuyển các tấm tôn hoặc phôi kim loại dạng tấm trong các nhà máy, xưởng sản xuất. Thiết bị này giúp cẩu các tấm kim loại, đặc biệt là trong các công đoạn cần nâng các vật liệu có độ dày từ 0 đến 50mm. Được kết hợp với các thiết bị nâng hạ như con chạy và pa lăng xích, tạo thành một hệ thống hoàn chỉnh để di chuyển và xử lý vật liệu kim loại một cách an toàn và hiệu quả.

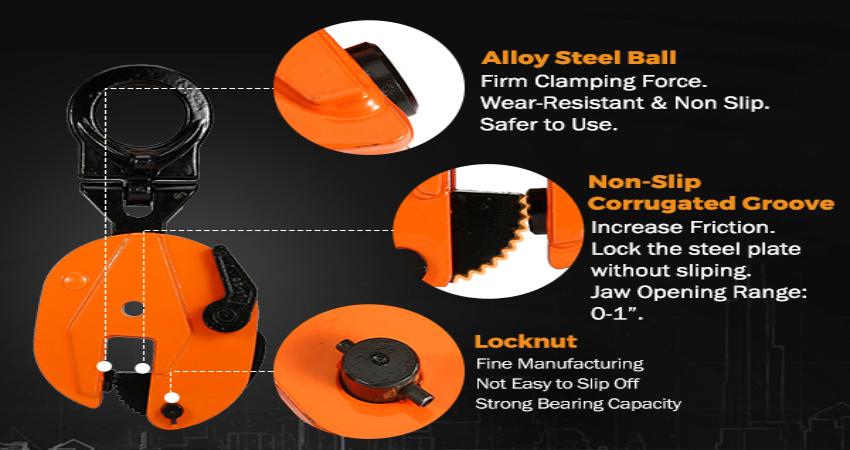

Cấu tạo của kẹp tôn
Kẹp tôn gồm 4 bộ phận chính: thân, ngàm kẹp, cần khóa và vòng hợp kim. Phần thân chịu lực, làm từ thép hợp kim bền chắc. Ngàm kẹp thiết kế chống trượt, giữ chặt vật liệu an toàn. Cần khóa cố định ngàm kẹp, dễ thao tác. Vòng hợp kim kết nối với thiết bị nâng hạ, chịu tải lớn. Toàn bộ cấu tạo đảm bảo kẹp tôn bền bỉ, an toàn trong môi trường công nghiệp.

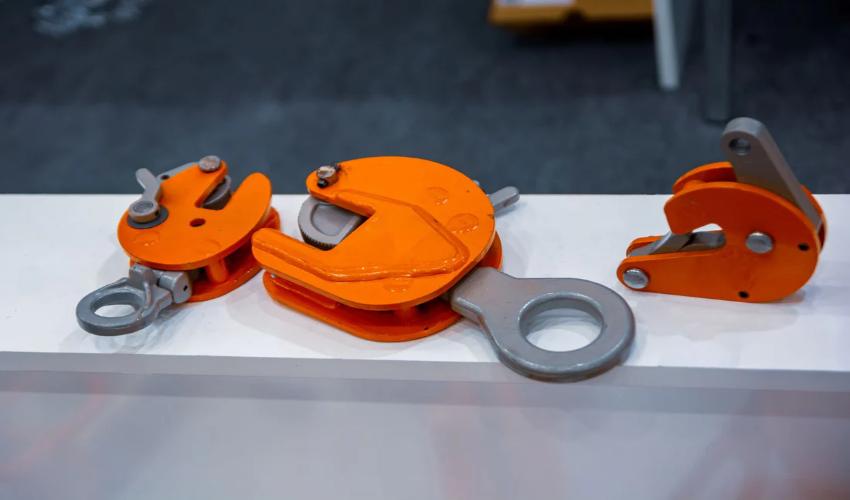

Nguyên lý hoạt động kẹp tôn
Nguyên lý hoạt động của kẹp tôn dựa trên cơ chế kẹp chặt và giữ vật liệu. Lực kẹp được tạo ra bởi chốt và lưỡi kẹp khi thiết bị gắn vào tấm tôn, giúp cố định vật liệu trong suốt quá trình nâng hạ hoặc di chuyển. Với cấu trúc tối ưu, kẹp tôn dễ sử dụng, đảm bảo an toàn cao, hỗ trợ hiệu quả khi làm việc với các tấm kim loại lớn và nặng.

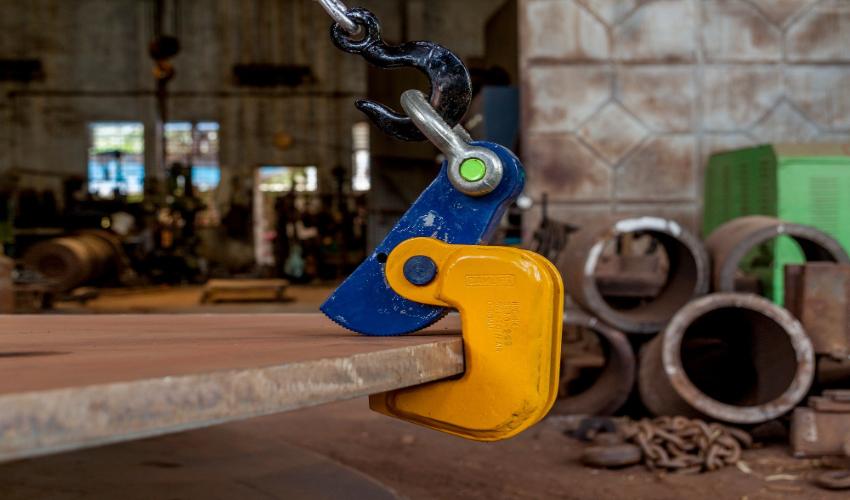

Lợi ích khi sử dụng kẹp tôn
- Cơ chế khóa chặt, đảm bảo an toàn khi nâng hạ vật liệu tôn.
- Răng kẹp tạo ma sát tốt, giữ chắc vật liệu, tiết kiệm không gian.
- Lực kẹp tăng dần theo trọng lượng tải, tối ưu hiệu suất làm việc.
- Thân kẹp thép hợp kim không gỉ, bền chắc nhờ tôi luyện nhiệt độ cao.
- Bộ phận kẹp được xử lý kỹ càng, đảm bảo độ bền và lực kẹp mạnh.
- Linh hoạt điều chỉnh, phù hợp nhiều kích thước vật liệu khác nhau.
- Thiết kế đơn giản, dễ sử dụng và lắp đặt trên thiết bị nâng hạ.
Có bao nhiêu loại kẹp tôn?
Nhu cầu vận chuyển tôn được chia ra làm 2 nhóm chính, đó là vận chuyển cẩu lên cao và dịch chuyển các tấm tôn sang ngang, do vậy mà trên thị trường có 2 loại kẹp tôn với tên gọi đúng như với các yêu cầu vừa nêu:

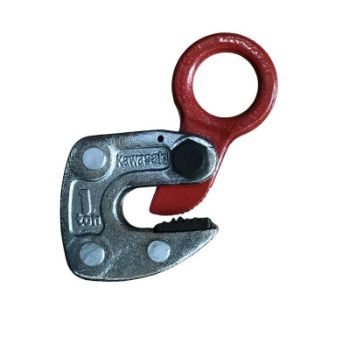

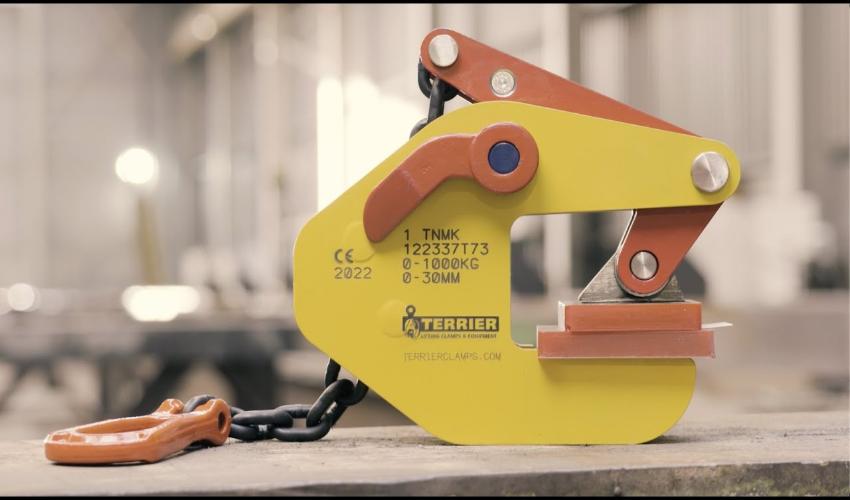

Kẹp tôn ngang
Kẹp tôn ngang là một thiết bị nâng hạ phổ biến và rất được ưa chuộng tại các xưởng sản xuất lớn nhờ vào hiệu quả và khả năng làm việc tốt trong các môi trường công nghiệp. Thiết bị này chủ yếu được sử dụng để kẹp, nâng, và di chuyển các tấm sắt, thép theo phương nằm ngang, giúp tiết kiệm không gian và tăng hiệu quả làm việc.

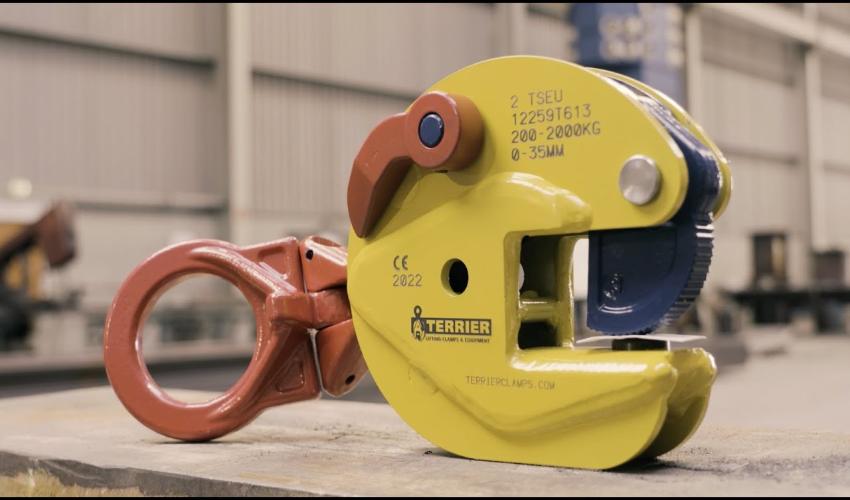

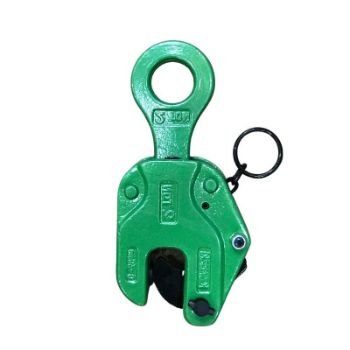

Kẹp tôn đứng
Kẹp tôn đứng là một thiết bị nâng hạ quan trọng trong các công việc vận chuyển, nâng và di chuyển các vật liệu nặng. Được thiết kế đặc biệt để xử lý các vật liệu như tôn, sắt tấm, đá cẩm thạch... Kẹp tôn đứng có thể hoạt động hiệu quả trong việc nâng vật theo phương thẳng đứng hoặc phương ngang, tùy theo yêu cầu công việc.

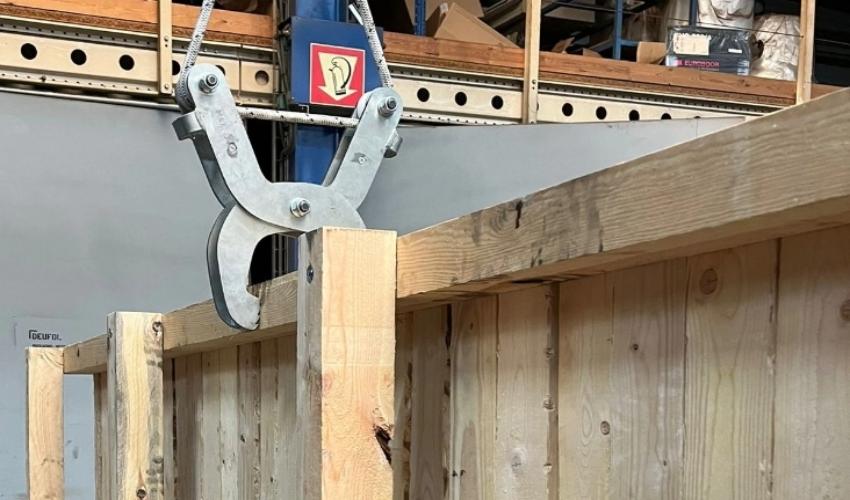

Công thức tính để chọn kẹp tôn đúng nhu cầu
Các công thức quan trọng để tính toán trong việc sử dụng thiết bị kéo tôn, bao gồm cách tính tải trọng của vật cần nâng và tải trọng tối đa của kẹp tôn:
Tính tải trọng của vật cần nâng
Để xác định tải trọng của vật cần nâng, ta sử dụng công thức sau:
Tải trọng = Diện tích x Trọng lượng riêng
Trong đó:
-
Diện tích là diện tích mặt cắt của vật liệu (ví dụ như diện tích mặt cắt của tấm tôn hoặc tấm thép).
-
Trọng lượng riêng là trọng lượng của vật liệu trên một đơn vị diện tích (thường được cung cấp trong bảng thông số kỹ thuật của vật liệu).

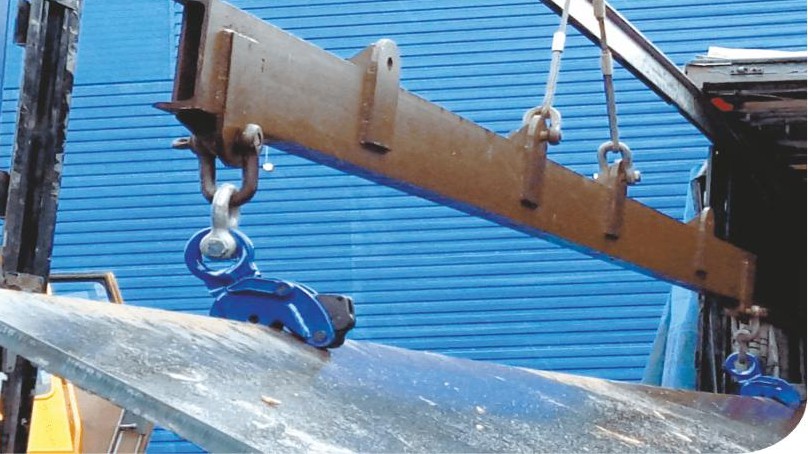

Tính tải trọng tối đa của kẹp tôn
Mỗi kẹp tôn có một tải trọng tối đa mà nó có thể chịu được. Công thức tính tải trọng tối đa của kẹp tôn có thể được ước tính như sau:
Tải trọng tối đa = Diện tích kẹp x Cường độ vật liệu
Trong đó:
-
Diện tích kẹp là diện tích bề mặt tiếp xúc của kẹp tôn với vật liệu cần nâng.
-
Cường độ vật liệu là giá trị giới hạn của vật liệu cấu thành kẹp tôn, thể hiện khả năng chịu lực của vật liệu.

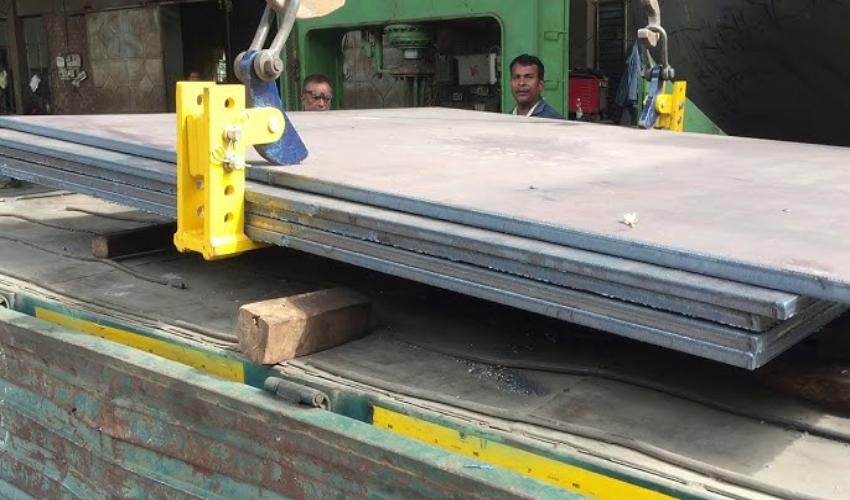

Tính tổng tải trọng cần nâng
Khi sử dụng nhiều kẹp tôn, cần tính toán tổng tải trọng mà tất cả kẹp tôn phải chịu. Tổng tải trọng được tính theo công thức:
Tải trọng tổng = n∑i=1 Tải trọng vật phẩmi
Trong đó:
-
n là số lượng kẹp tôn được sử dụng.
-
Tải trọng vật phẩmi là tải trọng của từng vật phẩm hoặc tấm thép mà kẹp tôn phải nâng.

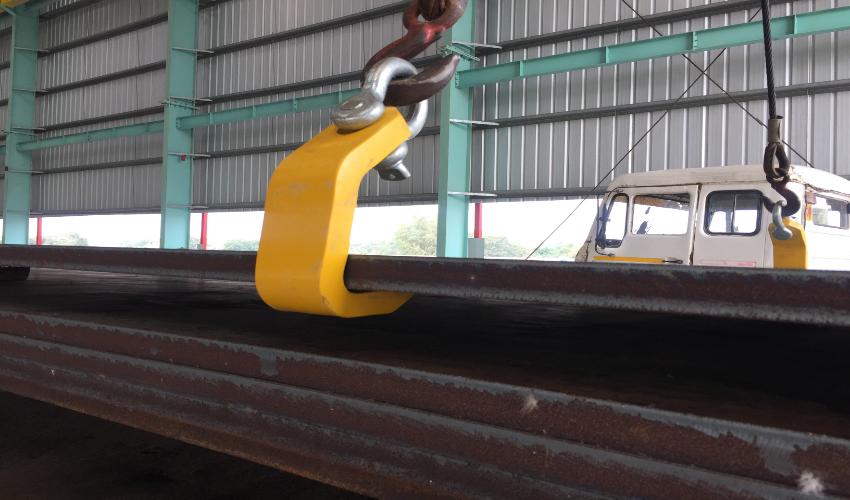

Tính lực kéo và góc nâng
Khi nâng vật bằng cần cẩu, lực kéo và góc nâng rất quan trọng. Công thức cơ bản để tính lực kéo F là:
F = Tải trọng / cos(0)
Trong đó:
-
F là lực kéo cần thiết.
-
Tải trọng là tổng tải trọng của vật cần nâng.
-
cos(0) là góc nâng giữa dây cẩu và vật cần nâng (đảm bảo góc này không vượt quá 60 độ để đảm bảo lực kéo đều).

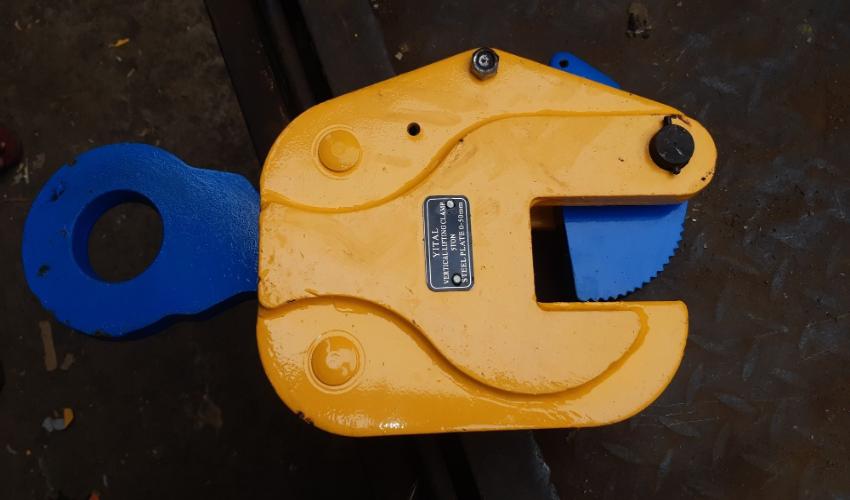

Công thức kiểm tra độ bền của kẹp tôn
Khi kiểm tra độ bền của kẹp tôn dưới tải trọng, công thức cơ bản để tính độ bền là:
Độ bền = Lực tác dụng / Diện tích tiếp xúc
Nếu lực tác dụng vượt quá sức chịu đựng của kẹp tôn, có thể xảy ra biến dạng hoặc hỏng hóc.

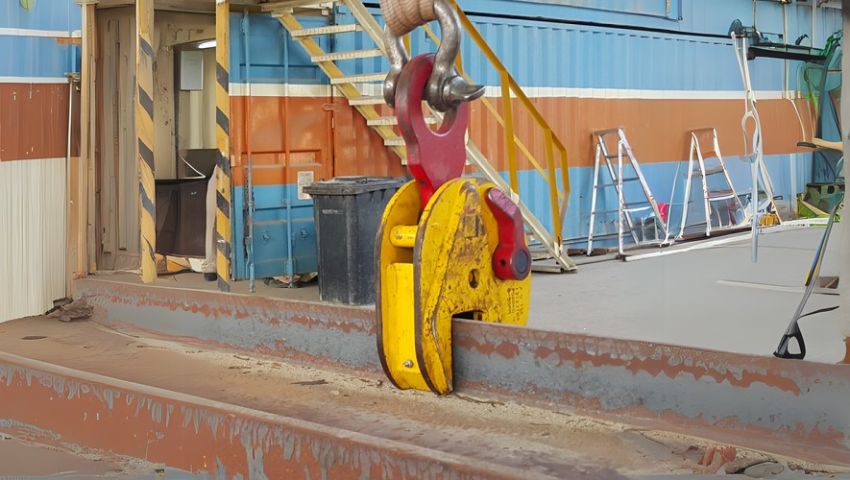

Công thức xác định hệ số an toàn
Hệ số an toàn giúp xác định mức độ an toàn khi sử dụng kẹp tôn và các thiết bị nâng. Công thức tính hệ số an toàn là:
Hệ số an toàn = Khả năng chịu tải tối đa / Tải trọng làm việc thực tế
Thông thường, hệ số an toàn được chọn là từ 1.5 đến 3 tùy vào yêu cầu công việc và độ quan trọng của nhiệm vụ. Một hệ số an toàn cao hơn thường được áp dụng khi có nguy cơ cao về tai nạn hoặc điều kiện làm việc khắc nghiệt.
Sử dụng kẹp tôn như thế nào cho đúng quy trình
Để sử dụng kẹp tôn đúng cách, bạn cần lưu ý một số bước quan trọng sau:

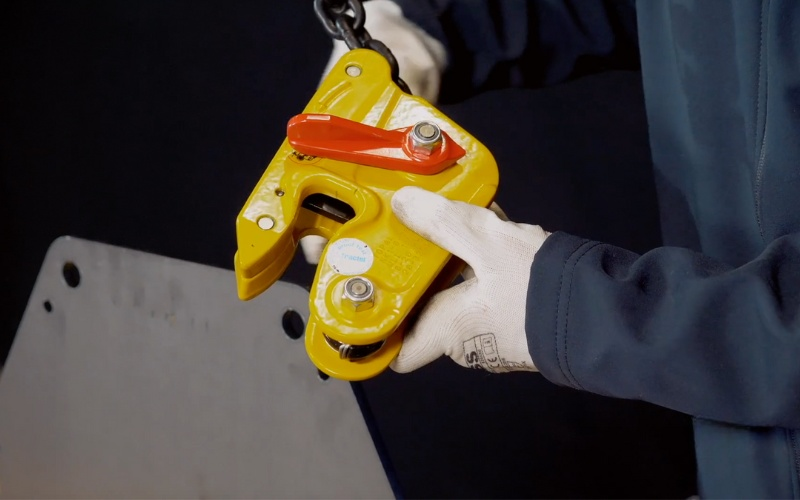

Trước khi sử dụng kẹp tôn
- Kiểm tra kẹp tôn trong tình trạng tốt, không bị móp méo hoặc cong vênh.
- Đảm bảo đủ linh kiện, đảm bảo an toàn trong suốt quá trình sử dụng.
- Quan sát và kiểm tra xem có dấu hiệu bất thường khi vận hành thiết bị.
- Dọn dẹp sạch sẽ khu vực làm việc, tránh vật cản và người qua lại gần.
- Hàng hóa cần có tải trọng nhỏ hơn hoặc bằng khả năng chịu tải của thiết bị.
- Đảm bảo điểm treo chắc chắn và chịu được tải trọng với mức phù hợp.
- Nếu không đủ an toàn, cần gia cố hoặc chọn vị trí treo khác đúng quy chuẩn.
Trong quá trình sử dụng kẹp tôn
- Mở khóa lò xo, mở rộng ngàm kẹp tôn và đặt cạnh vật cần nâng vào ngàm kẹp.
- Cố định vật vào ngàm, sau đó đóng lại khóa lò xo để giữ vật chắc chắn.
- Thường sử dụng hai kẹp tôn kết hợp để cố định vật nâng một cách an toàn.

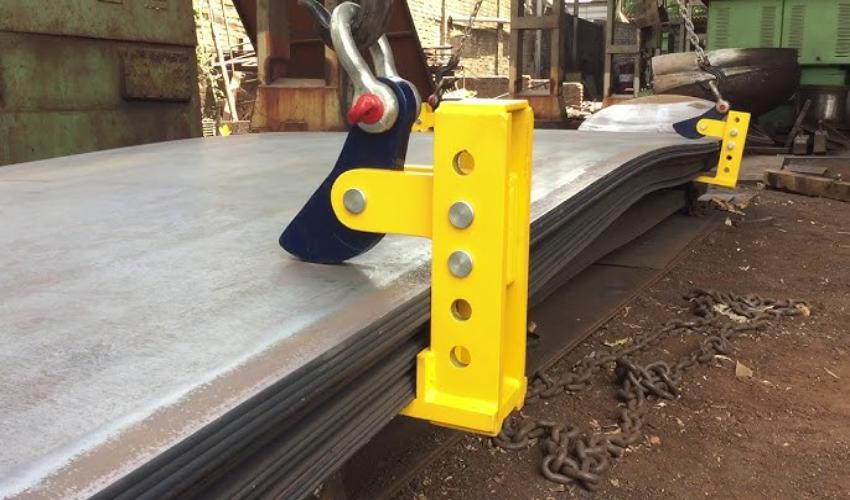

Với kẹp tôn đứng
- Đối với kết cấu thép hình chữ I, dùng 2 kẹp tôn tạo góc nâng dưới 60 độ.
- Đối với vật liệu ống trụ tròn, đặt kẹp tôn đứng đối diện, tạo góc nâng dưới 60 độ.
- Nếu kết cấu hình chữ I không đủ rộng, dùng 1 kẹp tôn đứng giữa để giữ vật.

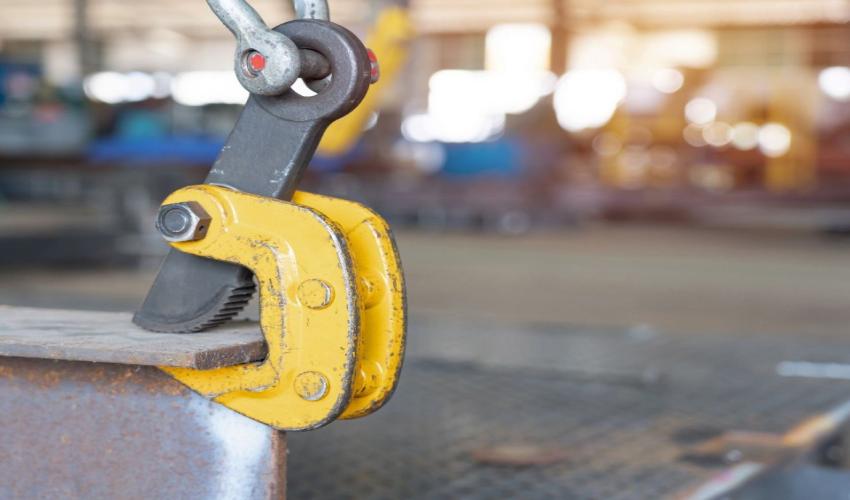

Với kẹp tôn ngang
- Đặt vật nằm ngang và cố định sao cho các góc nâng nhỏ hơn 60 độ.
- Đối với hàng hóa dạng tấm như tấm tôn, tấm thép, sử dụng 4 kẹp tôn ngang ở 4 góc.
- Kẹp tôn ngang cũng dùng để lật các kết cấu một cách tiện lợi và hiệu quả.

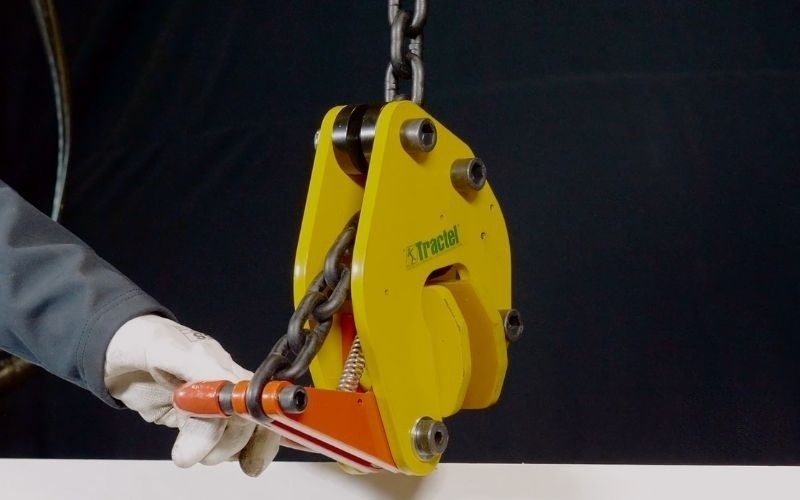

Sau khi sử dụng kẹp tôn
- Sau khi sử dụng, bảo quản kẹp tôn ở nơi khô ráo, tránh oxy hóa và ăn mòn.
- Thường xuyên kiểm tra, bảo dưỡng kẹp tôn để phát hiện hư hỏng và sửa chữa kịp thời.

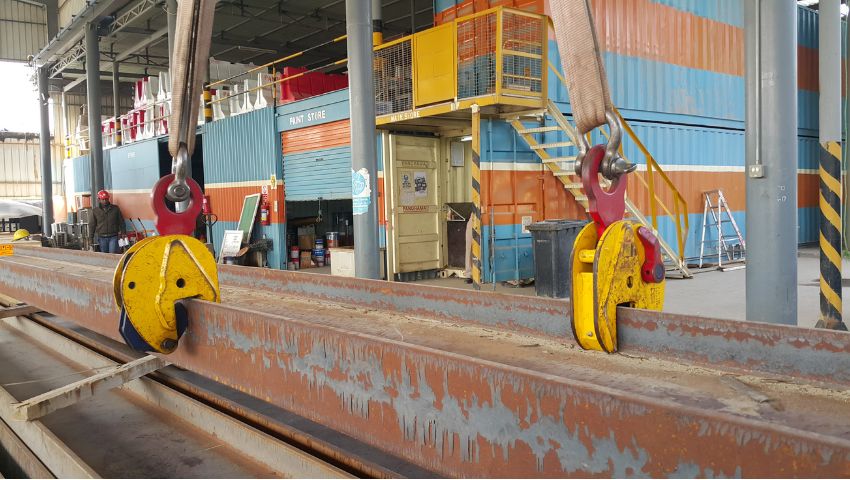

Kẹp tôn được ứng dụng trong lĩnh vực nào?
- Nâng và di chuyển tấm tôn, sắt, thép trong sản xuất tại nhà máy và xưởng gia công.
- Hỗ trợ nâng hạ, di chuyển bộ phận kim loại an toàn, hiệu quả trong lắp ráp máy móc.
- Nâng, lắp đặt cấu kiện thép, tiết kiệm thời gian, đảm bảo an toàn trong ngành xây dựng.
- Di chuyển, sắp xếp tấm kim loại, tối ưu không gian lưu trữ tại kho bãi.
- Nâng, di chuyển tấm thép lớn, đảm bảo độ chính xác, an toàn trong ngành đóng tàu.
- Hỗ trợ lắp ráp, di chuyển bộ phận kim loại, tăng hiệu quả sản xuất trong công nghiệp ô tô.
Mua kẹp tôn chính hãng giá tốt tại DBK Việt Nam
DBK Việt Nam là đơn vị chuyên cung cấp kẹp tôn chất lượng với mức giá rẻ nhất thị trường, với đa dạng các loại kẹp tôn có tải trọng từ 1 đến 10 tấn, đáp ứng rộng rãi mọi nhu cầu của các doanh nghiệp lớn. Cùng chính sách hỗ trợ bảo hành lâu dài, vận chuyển tận nơi trên toàn quốc sẽ giúp quý khách hàng đảm bảo an tâm khi mua sắm và sử dụng sản phẩm này. Hãy nhanh chóng truy cập website DBK.vn hoặc gọi ngay đến số hotline 0932 313 994 để đặt hàng và được hỗ trợ tư vấn một cách nhanh chóng nhất!
