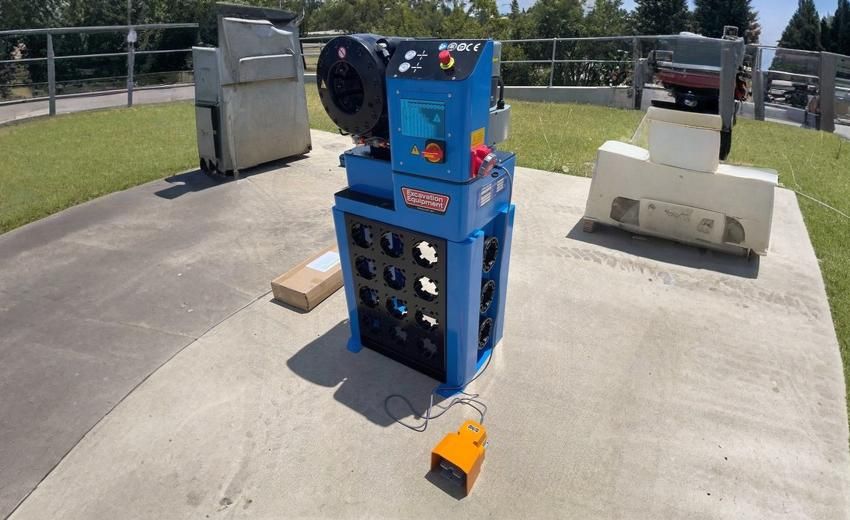

Máy tóp ống thủy lực là gì?

Máy tóp ống thủy lực (có tên tiếng anh là Hydraulic Hose Crimping Machine) là thiết bị cơ khí thủy lực chuyên dụng, đảm nhận vai trò ép chặt đầu nối vào ống thủy lực để tạo nên mối ghép chính xác, kín khít và bền bỉ. Thiết bị vận hành nhờ áp suất dầu, sinh ra lực ép mạnh và ổn định bao quanh đầu ống, giúp đầu nối được cố định chắc chắn, chịu được áp lực cao trong quá trình vận hành. Với độ tin cậy và hiệu suất vượt trội, máy tóp ống thủy lực được ứng dụng rộng rãi trong các ngành dầu khí, cơ khí, xây dựng và công nghiệp ô tô.

Những bộ phận cấu tạo máy tóp ống thủy lực

Máy tóp ống thủy lực là sự kết hợp tinh tế giữa cơ khí và thủy lực, nơi từng chi tiết được thiết kế chuẩn xác để tạo nên lực ép mạnh mẽ, ổn định và tuyệt đối an toàn.

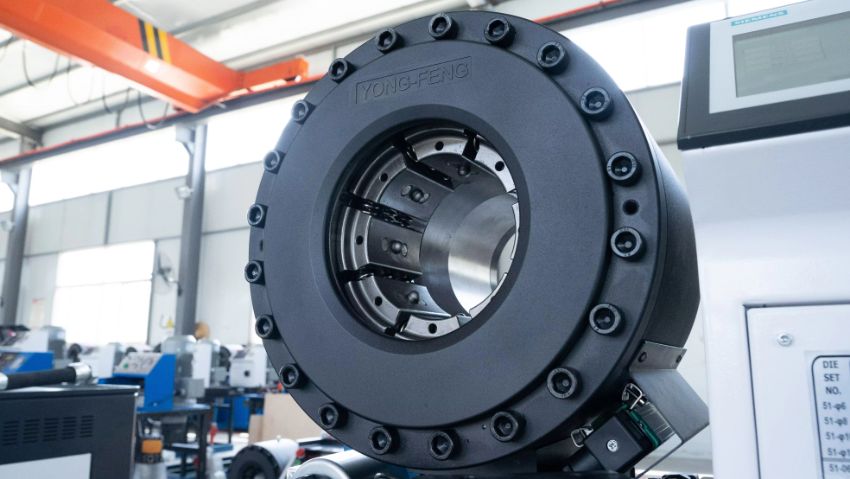

Đầu tóp ống

Là khu vực trung tâm nơi diễn ra quá trình ép đầu nối vào ống. Bên trong đầu tóp chứa các chấu ép di chuyển đồng tâm nhờ lực từ xi lanh thủy lực, đảm bảo mối nối được siết đều, chắc và kín tuyệt đối.

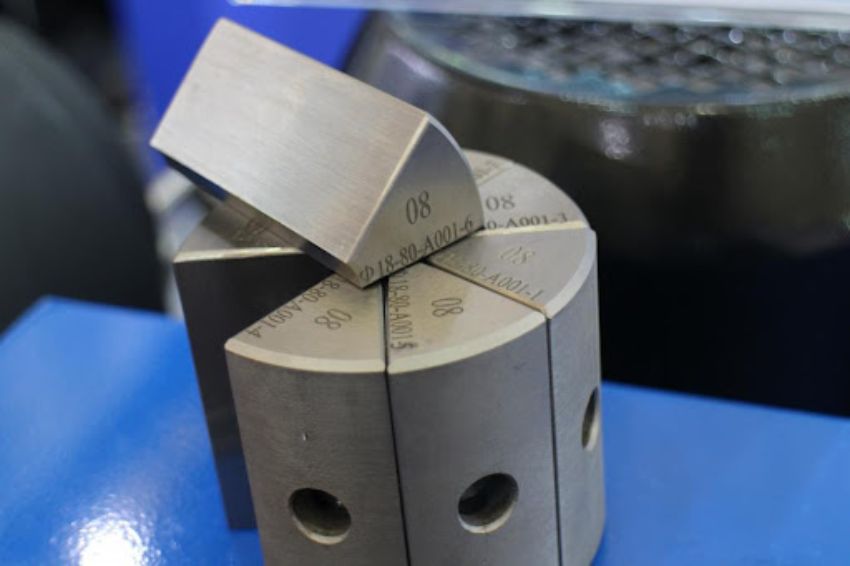

Bộ chấu tóp ống

Chấu được gia công chính xác, có nhiều kích thước khác nhau để phù hợp từng loại ống và đầu nối. Bộ phận quyết định trực tiếp đến độ chính xác, độ tròn và tính thẩm mỹ của mối tóp.

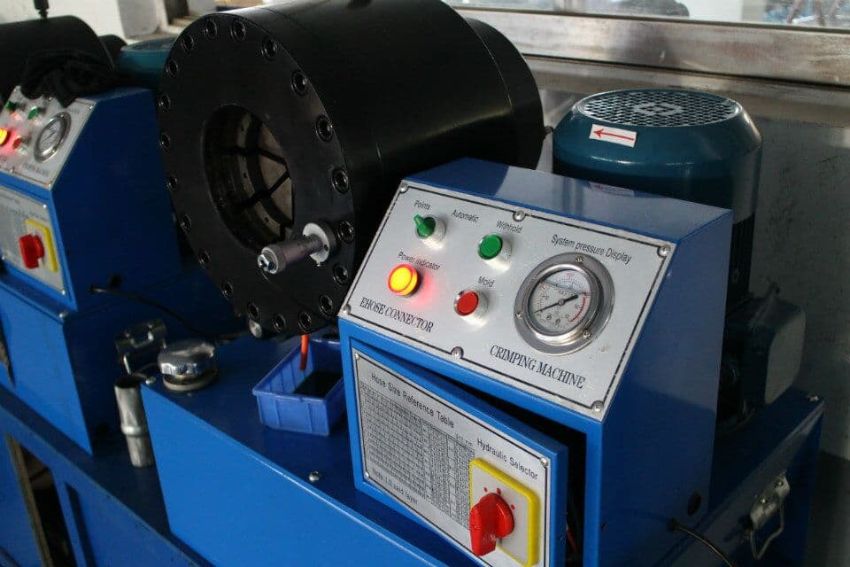

Hệ thống thủy lực

Bao gồm bơm dầu, xi lanh và các van điều khiển áp suất. Hệ thống này sinh lực ép lớn và ổn định, giúp quá trình tóp diễn ra mạnh mẽ nhưng vẫn kiểm soát được lực nén chính xác theo cài đặt.

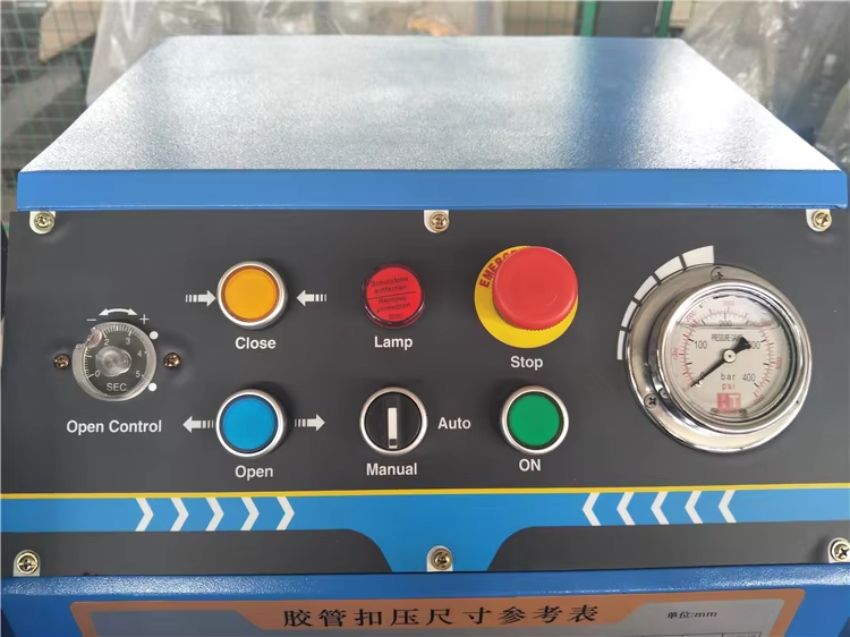

Bảng điều khiển

Nơi người vận hành thiết lập các thông số như lực ép, hành trình, thời gian giữ áp. Ở các dòng máy hiện đại, bảng điều khiển có thể sử dụng màn hình điện tử hoặc PLC giúp tự động hóa cao và giảm sai số thao tác.

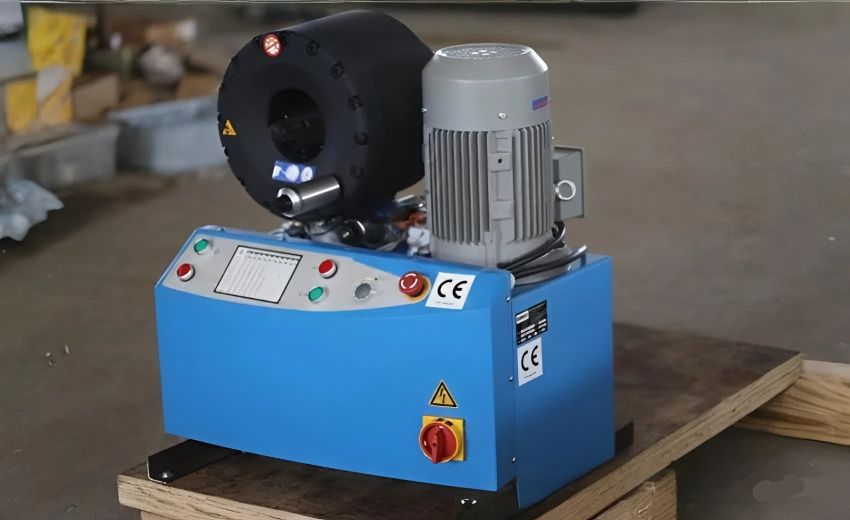

Khung máy tóp ống

Là bộ phận chịu toàn bộ lực ép trong quá trình vận hành. Khung được chế tạo từ thép chịu lực cao, đảm bảo độ cứng vững, giúp máy hoạt động ổn định, không rung lắc và duy trì độ chính xác lâu dài.

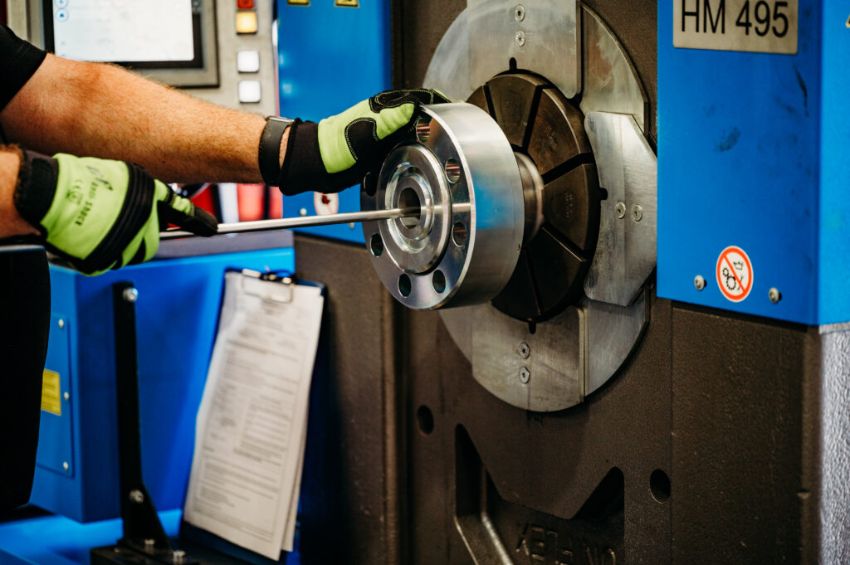

Lợi ích mà máy tóp ống thủy lực mang lại

Máy tóp ống giúp kết nối đầu ống bền chắc, chịu áp lớn, ngăn rò rỉ bất kỳ khe hở nào.
Tối ưu độ chính xác từng chi tiết tóp, giảm sai lệch, đảm bảo tiêu chuẩn nghiêm ngặt.
Đẩy nhanh tiến độ sản xuất, tóp nhanh hơn phương pháp thủ công, tiết kiệm thời gian.
Giảm tải lao động tay chân, máy tự động hóa giúp đội ngũ vận hành nhẹ nhàng.
Nâng cao tuổi thọ ống và phụ kiện nhờ lực ép đều, ổn định, hạn chế hư hỏng.
Linh hoạt thay chấu tóp đa dạng, dùng được cho nhiều kích cỡ ống ứng dụng.
Cải thiện an toàn tổng thể nhà máy, đảm bảo kết nối vững vàng, giảm rủi ro.

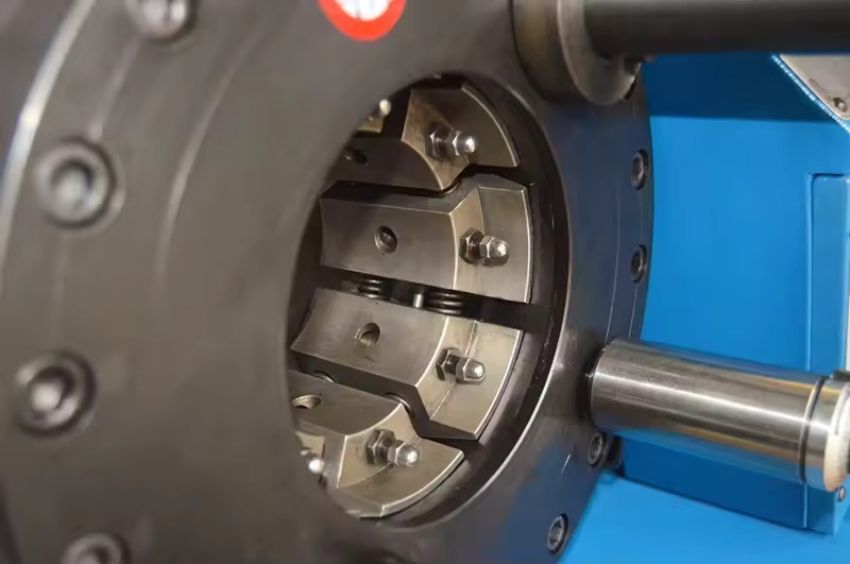

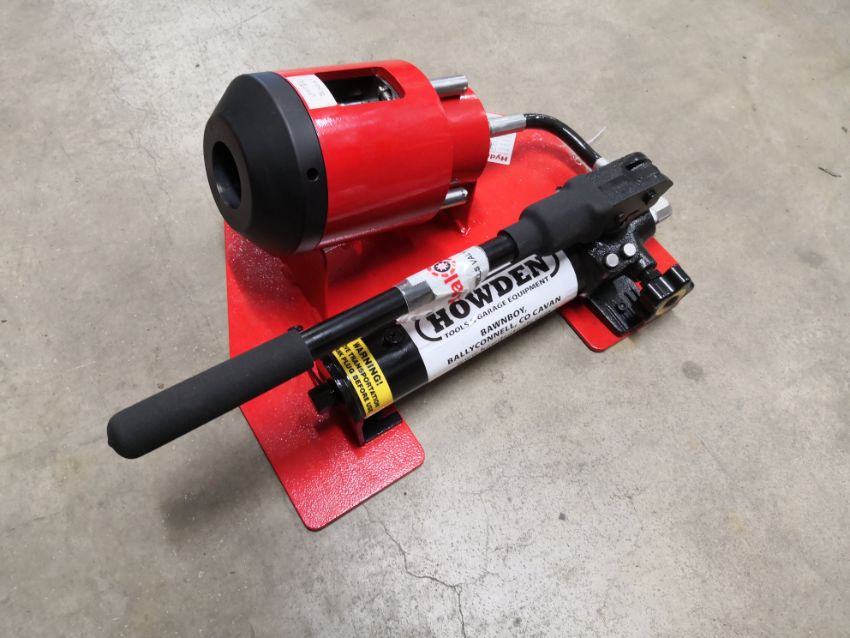

Cách thức vận hành của máy tóp ống thủy lực

Máy tóp ống thủy lực hoạt động dựa trên nguyên lý biến đổi năng lượng thủy lực thành cơ năng ép. Khi bơm dầu được kích hoạt, dầu thủy lực có áp suất cao được dẫn vào xi lanh công tác. Piston trong xi lanh sẽ di chuyển và truyền lực đến bộ chấu tóp thông qua hệ thống cơ cấu liên kết (thường là chạc hoặc vòng kẹp).

Khi dầu được bơm vào khoang áp suất, các chấu tóp sẽ đồng thời khép lại theo hướng tâm, tạo lực ép đồng đều quanh ống. Khi van xả dầu được mở, áp suất giảm, piston lùi về vị trí ban đầu, chấu tóp tự động mở ra nhờ lò xo hồi hoặc áp suất dầu ngược.

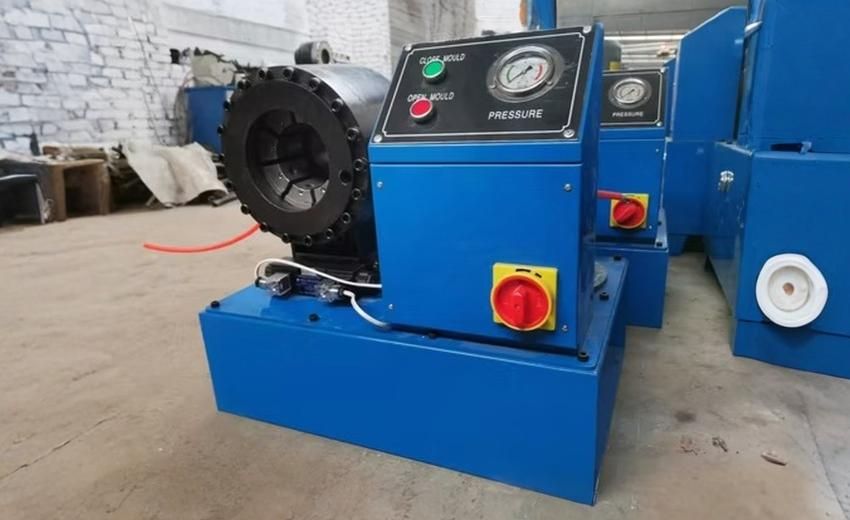

Lĩnh vực ứng dụng máy tóp ống thủy lực

Trong xây dựng và cơ giới, máy tóp ống giúp kết nối hệ thống thủy lực máy xúc, cần cẩu.
Lĩnh vực dầu khí tận dụng máy tóp để ép ống áp suất cao cho giàn khoan khai thác.
Các xưởng bảo dưỡng thiết bị công nghiệp dùng máy tóp khi sửa chữa máy ép, máy CNC.
Trong sản xuất ô tô và phương tiện vận tải, máy tóp giúp đảm bảo ống phanh, lái kín khít.
Cơ giới nông nghiệp áp dụng tóp ống cho hệ thống thủy lực máy kéo, máy cày, tưới tiêu.
Các trạm bơm nước, thủy sản, nhà máy xử lý áp dụng tóp ống để chống rò rỉ áp lực.
Trong chế tạo máy, máy tóp giúp gia công ống dẫn dầu, bôi trơn, truyền động chính xác.
Lĩnh vực hàng hải, đóng tàu sử dụng tóp ống thủy lực cho hệ thống van, bơm, cần trục.

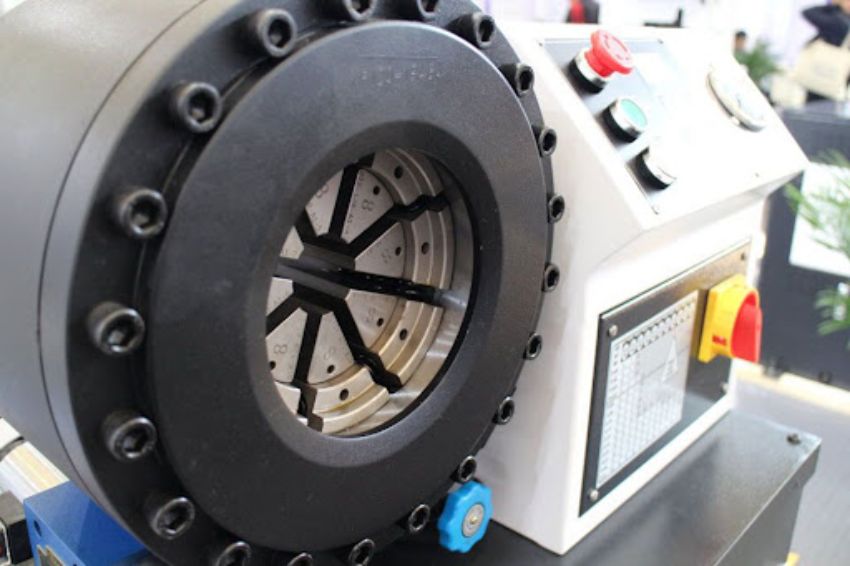

Hướng dẫn căn chỉnh lực tóp chuẩn cho từng loại ống thủy lực

Xác định rõ loại ống, số lớp bện thép và vật liệu cấu thành chính xác.
Tham khảo bảng thông số lực tóp tương ứng từng đường kính và loại đầu nối.
Nếu thiếu bảng tra, hãy tóp thử mẫu rồi đo đường kính ngoài sau ép.
Dùng núm điều áp hoặc van chỉnh áp để điều chỉnh áp suất bơm dầu.
Theo dõi đồng hồ áp lực, tăng dần áp suất đến mức ép tiêu chuẩn khuyến nghị.
Đo lại đường kính ngoài đầu nối sau khi ép, đảm bảo sai số dưới ±0.1 mm.
Ghi chú thông số áp suất và hành trình ép tương ứng từng loại ống thủy lực.
Tuân thủ hướng dẫn kỹ thuật giúp mối nối đạt độ kín, bền và an toàn tối đa.

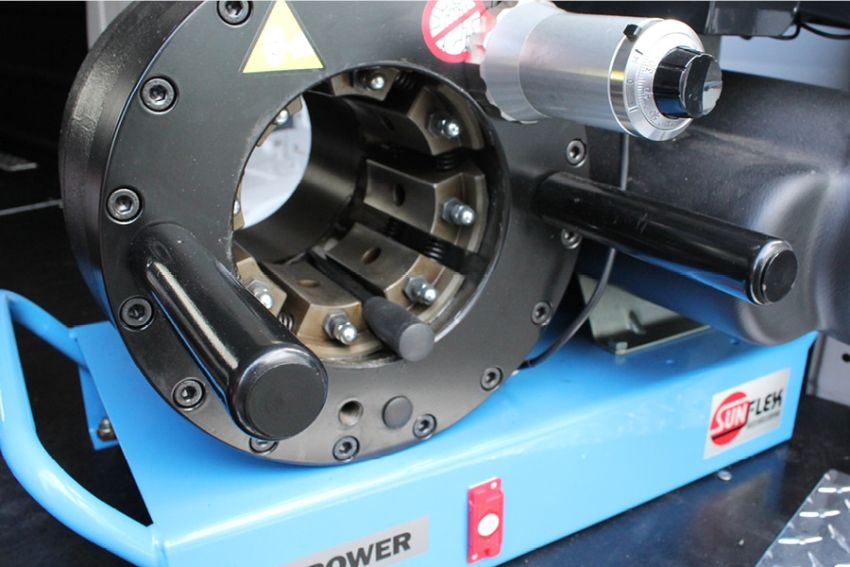

Cách sử dụng máy bóp đầu ống an toàn và đạt độ chính xác cao

Để vận hành máy bóp đầu ống thủy lực vừa an toàn vừa chính xác, người vận hành cần tuân thủ các bước sau:

Bước 1: Kiểm tra toàn bộ máy, dầu thủy lực và hệ thống điện trước khi khởi động vận hành.
Bước 2: Đặt máy tóp ống thủy lực trên nền phẳng vững chắc, tránh rung lắc khi hoạt động.
Bước 3: Làm sạch đầu ống và khớp nối để đảm bảo bề mặt tiếp xúc hoàn toàn sạch.
Bước 4: Cố định đầu nối đúng tâm chấu tóp để lực ép được phân bố đồng đều.
Bước 5: Cài đặt kích thước chấu và lực tóp theo tiêu chuẩn nhà sản xuất cung cấp.
Bước 6: Theo dõi áp suất trong quá trình vận hành, dừng ngay nếu vượt ngưỡng an toàn cho phép.
Bước 7: Chờ chấu mở hoàn toàn, lấy ống ra rồi vệ sinh máy sạch sẽ sau khi sử dụng.

Bảng báo giá máy tóp ống thủy lực

Giá máy tóp ống thủy lực tại Việt Nam hiện nay có sự chênh lệch tùy theo thương hiệu và nhu cầu sử dụng. Các dòng cơ bản như Finn-Power, Yong-Feng hay Techmaflex, phù hợp cho xưởng nhỏ hoặc công việc bảo trì, thường có giá từ 45 đến 80 triệu đồng. Ở phân khúc tầm trung, các mẫu của Parker, Uniflex hay Lillbacka dao động trong khoảng 90 đến 150 triệu đồng, đáp ứng tốt cho các xưởng cơ khí chuyên nghiệp. Riêng những dòng cao cấp, tự động hóa cao như Finn-Power P32, Uniflex HM480 có giá từ 180 đến 300 triệu đồng, mang lại lực ép ổn định, độ chính xác cao và tuổi thọ vượt trội.
