Căng bu lông thủy lực

Căng bu lông thủy lực là dụng cụ giúp kéo và siết các loại bu lông có kích thước lớn một cách chính xác và nhanh chóng. Thiết bị sử dụng hệ thống thủy lực, cho phép thao tác siết mà không cần sử dụng sức quá nhiều, đồng thời đảm bảo độ chắc chắn của bu lông sau khi siết.

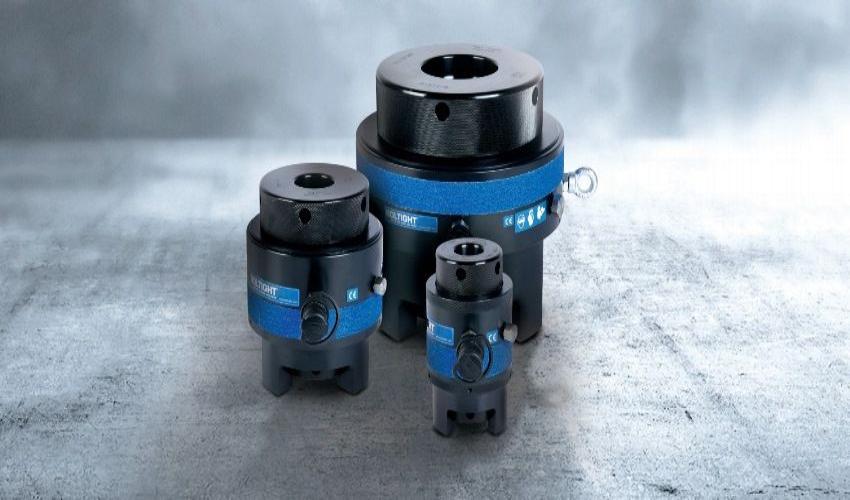

Căng bu lông thủy lực là gì?

Căng bulong thủy lực (Hydraulic Tensioners) là thiết bị dùng để siết chặt bulong bằng cách kéo giãn chúng trong giới hạn bền. Nói đơn giản, thiết bị này tạo lực ép cho mối ghép bằng cách kéo căng bulong. Lực căng cho từng loại bulong được tính toán dựa trên phần mềm chuyên dụng của nhà sản xuất.

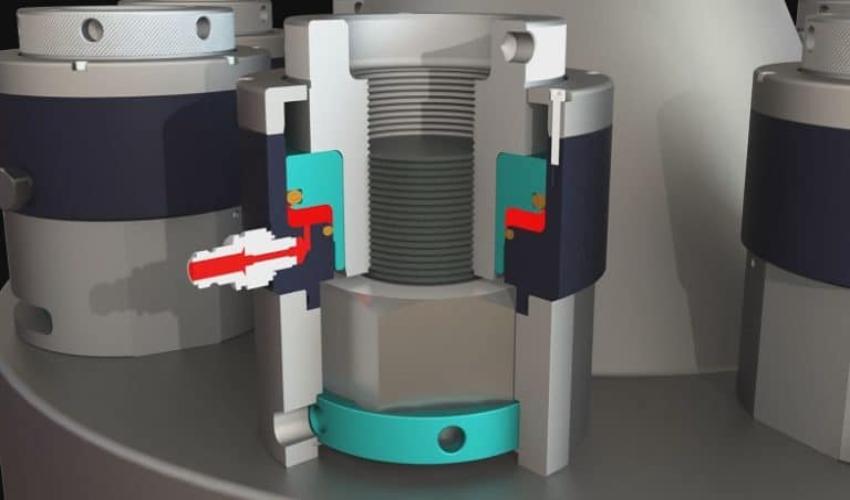

Cấu tạo căng bu lông thủy lực

• Pullers: Xoay theo bước ren bu lông, truyền lực kéo từ cylinder đến bulong.

• Cylinders: Bộ phận chính, truyền lực kéo bằng áp lực dầu thủy lực cao.

• Bridge: Bệ đỡ tạo phản lực kéo, đảm bảo cân bằng và ổn định khi siết.

• Socket/Nut: Dùng để xoay ecu hoặc đai ốc sau khi quá trình kéo hoàn tất.

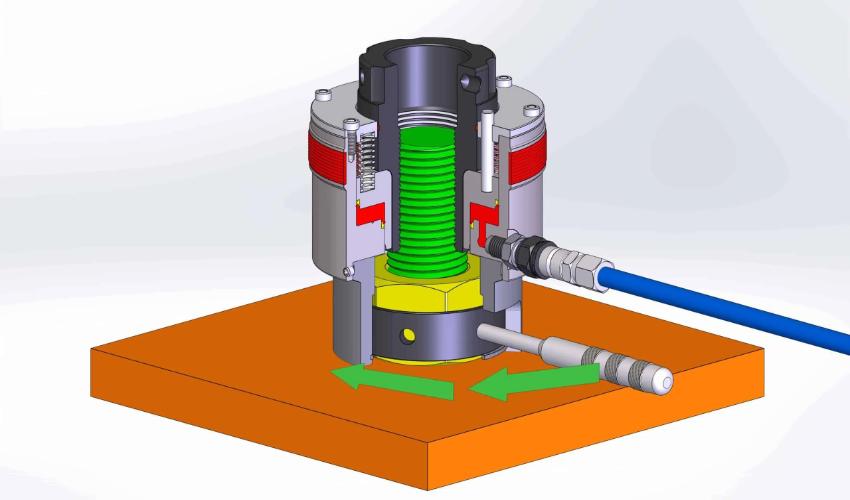

Nguyên lý hoạt động căng bulong thủy lực

Nguyên lý hoạt động của căng bulong thủy lực sử dụng áp suất dầu để tạo lực kéo căng bu lông. Quá trình bắt đầu bằng việc lắp các chi tiết vào bu lông cần siết, sau đó kết nối với hệ thống thủy lực. Dầu được bơm vào hệ thống, tạo lực kéo, giúp căng bu lông. Khi bu lông căng, thanh tay vặn siết chặt, cuối cùng, tháo các chi tiết theo trình tự ngược lại.

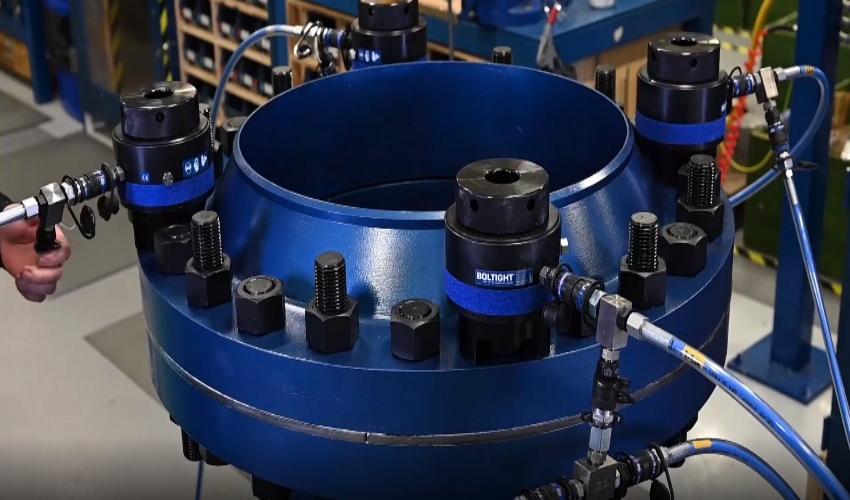

Ưu điểm của căng Bulong thủy lực

• Siết đồng thời nhiều bulong hoặc toàn bộ mặt bích, rất hiệu quả.

• Đảm bảo độ chính xác cao, phù hợp với các yêu cầu kỹ thuật khắt khe.

• Ứng dụng tốt cho bích đường ống và bích trụ tháp trong công nghiệp.

• Giảm ma sát, an toàn cháy nổ, thích hợp cho môi trường dầu khí (oil & gas).

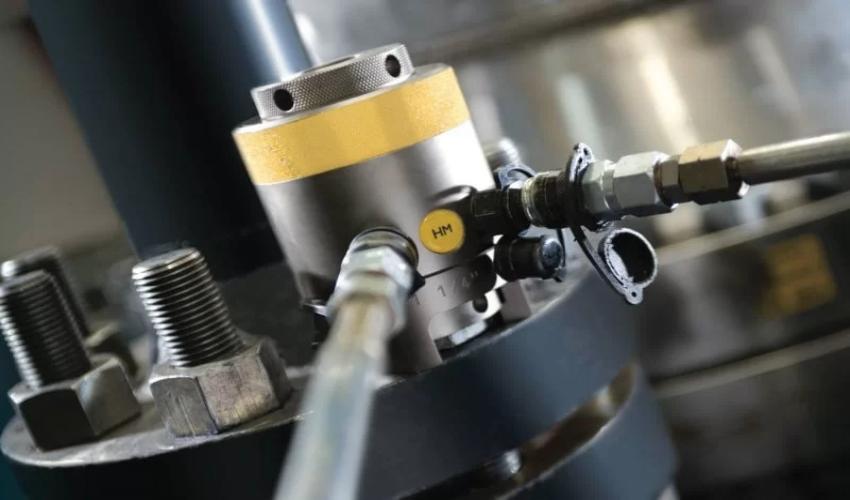

Ứng dụng của căng bu lông thủy lực

• Siết mặt bích tại nhà máy lọc dầu, công trình oil & gas, đường ống.

• Ứng dụng siết bích đường ống hóa chất, nước sạch và nước thải hiệu quả.

• Siết bu lông tháp điện gió từ chân tháp đến cánh, đảm bảo chính xác.

• Phù hợp cho các công trình ngầm, offshore và công trình dưới biển sâu.

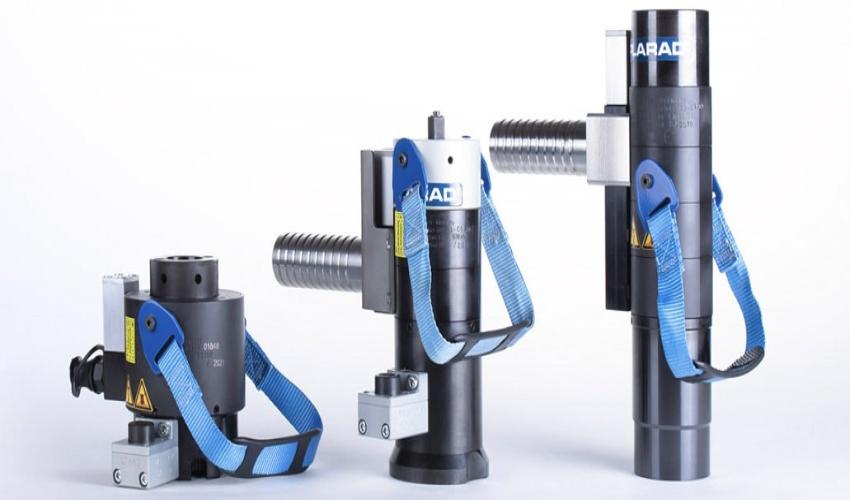

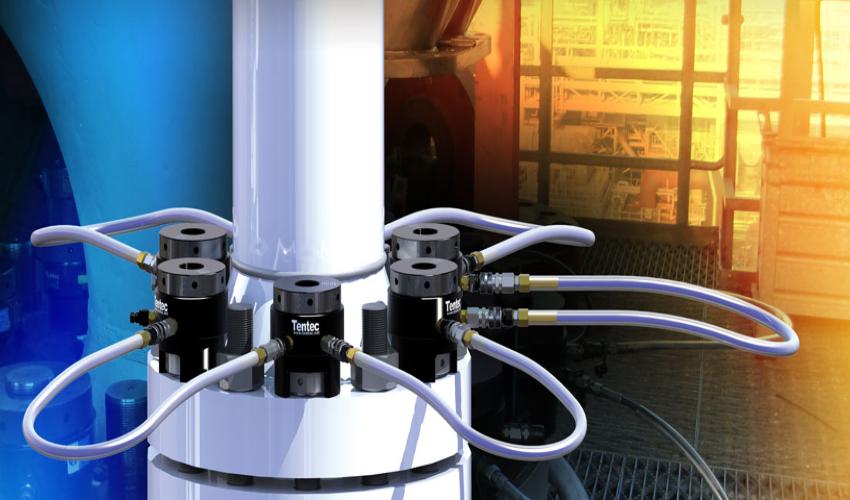

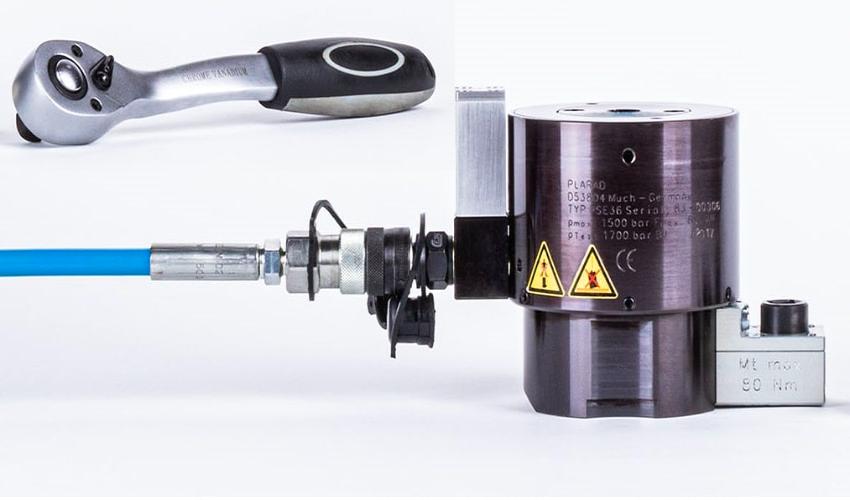

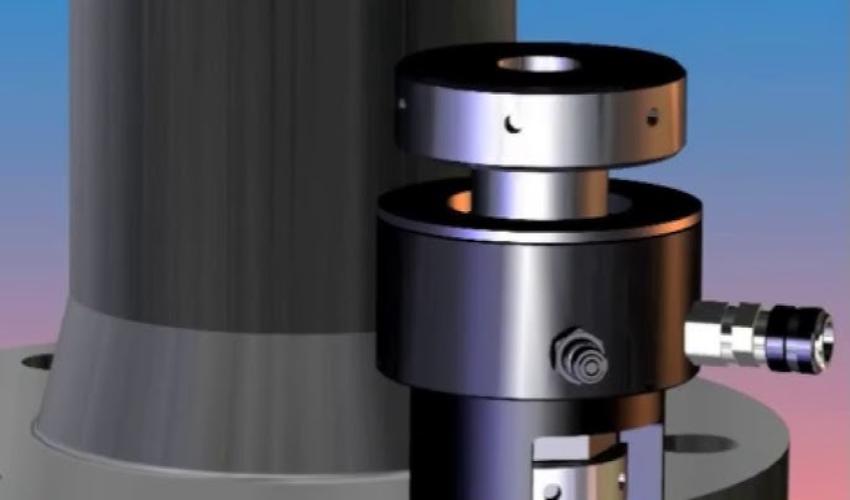

Các loại căng bu lông thủy lực

Căng Bu Lông thủy lực được thiết kế đa dạng với nhiều loại khác nhau, phù hợp cho từng ứng dụng cụ thể trong các ngành công nghiệp, các dòng sản phẩm phổ biến như:

Loại tiêu chuẩn (Topside)

• Phổ biến trong công nghiệp, ứng dụng trong nhà máy lọc dầu và công trình dầu khí.

• Sau khi siết ecu và xả áp, bulong sẽ tự co kéo pullers, cylinder chậm dần.

• Tools tiêu chuẩn có đầu nối nhanh, dễ dàng lắp thành hệ thống với ống dây dẫn dầu.

• Có thể thêm đầu nối nhanh để thuận tiện cho việc nối tiếp.

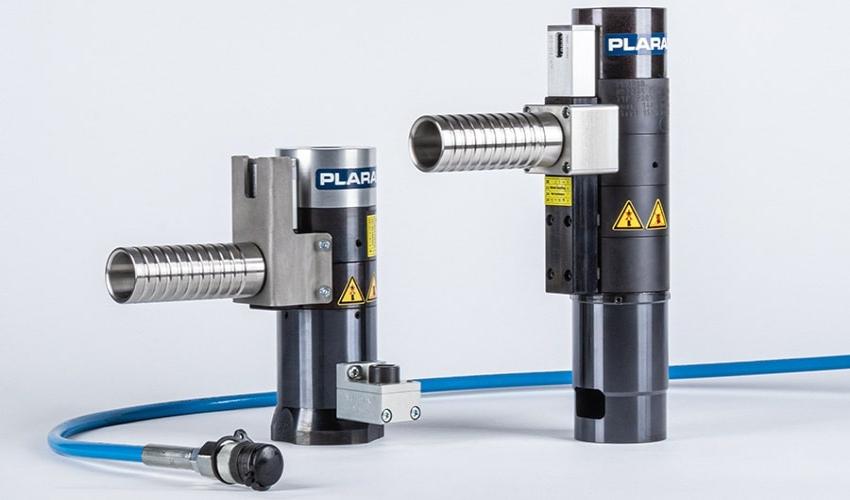

Loại có lò xo (Spring)

• Khắc phục nhược điểm hồi về chậm của loại Topside tiêu chuẩn.

• Tích hợp lò xo trong cylinder, giúp kéo cylinder về nhanh hơn sau khi xả áp.

Hydraulic nut

• Là biến thể của Căng Bu Lông, được tối ưu để giảm độ cao của tools.

• Một số loại cắt giảm Pullers, giữ nguyên Socket và Bridge, cylinder xoay theo ren bulong.

• Loại khác cắt giảm cả Pullers, Socket và Bridge, ép trực tiếp vào bulong.

• Nhược điểm: seal và o-ring dễ hư hại trong môi trường nhiệt cao hoặc sử dụng lâu dài.

• Hãng Nord-Lock đã khắc phục bằng căng bulong cơ khí SUPERBOLT.

Loại dùng dưới nước (Subsea)

• Thiết kế đặc biệt để hoạt động trong môi trường nước biển.

• Pullers có dạng 2 mảng ghép nối với nhau bằng lò xo.

• Cylinder và Bridge liền khối để tránh rơi rớt khi thao tác dưới nước.

• Vật liệu chống ăn mòn nước biển, seal và o-ring kín, đầu nối nhanh không rò rỉ.

Loại dùng cho tháp điện gió (Tensioner for Wind)

• Thiết kế theo từng vị trí cụ thể trên tháp điện gió với model phù hợp.

• Ứng dụng cho: bích chân móng, bích kết nối các đốt thân, chân đế hộp số, trục chính, cánh.

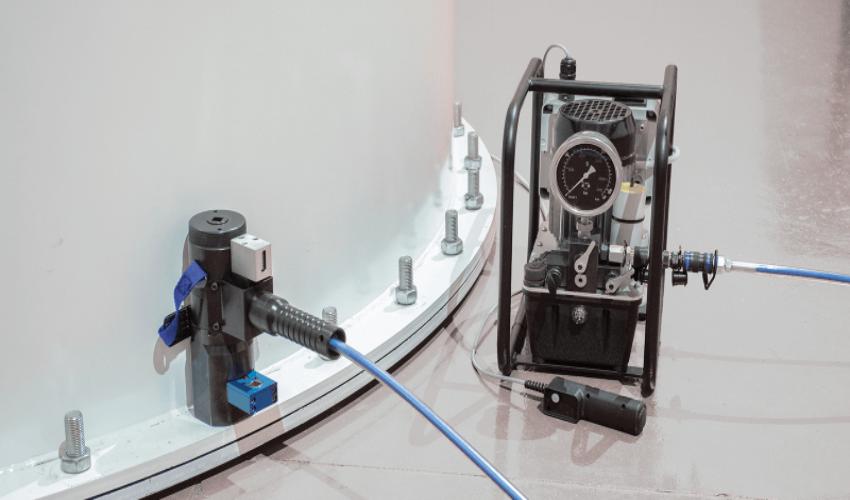

Phụ kiện đi kèm cần thiết khi sử dụng căng bu lông thủy lực

Căng bu lông thủy lực cần các phụ kiện đi kèm sau:

• Bơm thủy lực: Đảm bảo cung cấp áp suất cần thiết cho quá trình hoạt động.

• Ống thủy lực: Giúp truyền dầu an toàn và hiệu quả trong quá trình căng bu lông.

• Đầu nối: Dùng để kết nối và căng đồng thời nhiều bu lông một cách hiệu quả.

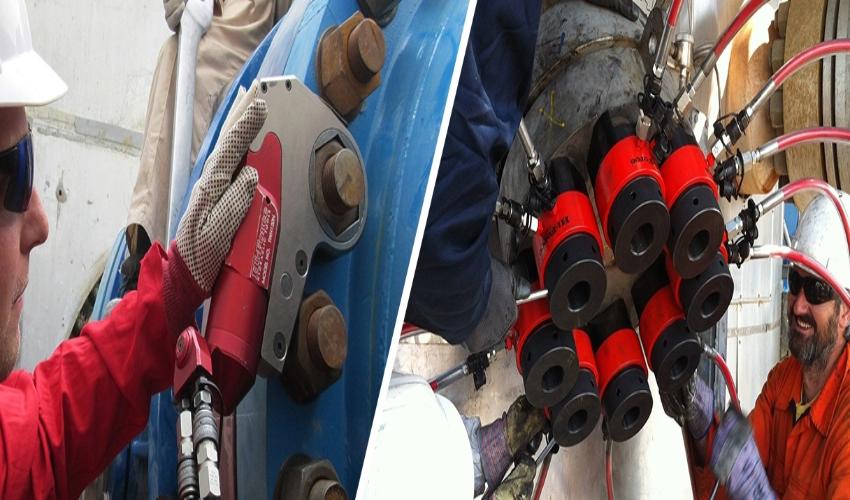

Tiêu chí chọn căng bu lông thủy lực cho công trình xây dựng

• Mục đích sử dụng: Chọn thiết bị phù hợp với công việc cụ thể như siết bích, đường ống.

• Loại bu lông: Xác định kích thước, loại ren, và đặc tính bu lông cần siết chặt.

• Áp suất: Đảm bảo thiết bị có áp suất tương thích với yêu cầu công việc thực tế.

• Lực siết: Lựa chọn thiết bị có lực siết đủ mạnh cho bu lông cần siết chặt.

• Ứng dụng: Chọn thiết bị phù hợp với môi trường làm việc như dầu khí, công trình ngầm.

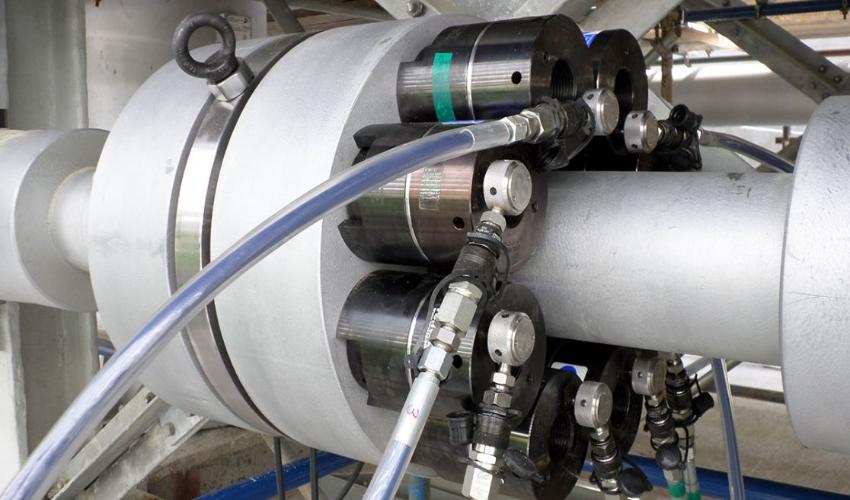

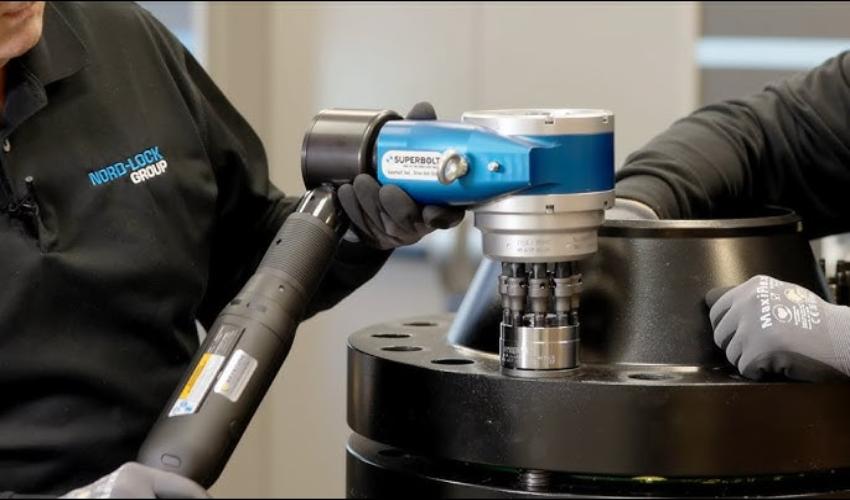

Tính toán lực căng và áp suất trong căng bu lông thủy lực

Để tính toán lực căng và áp suất trong căng bu lông thủy lực, bạn cần nắm được các thông số cơ bản như đường kính của bu lông, đường kính của piston thủy lực (cylinder) và hệ số ma sát.

Tính lực căng (Tension Force)

• F_tension ​= P×A

Trong đó:

• P là áp suất thủy lực, đơn vị là Pa (Pascal).

• F_tension là lực căng yêu cầu, đơn vị là N (Newton).

• A là diện tích mặt cắt ngang của piston, đơn vị là m².

Diện tích mặt cắt ngang của piston được tính bằng công thức:

A = π×(d/2​)²

Trong đó:

• d là đường kính của piston (diameter of the piston).

Tính áp suất thủy lực (Hydraulic Pressure)

Áp suất thủy lực cần thiết để tạo ra lực căng được tính theo công thức sau:

P  =  F_tension ​​/A

Trong đó:

• P là áp suất thủy lực, đơn vị là Pa (Pascal).

• F_tension là lực căng yêu cầu, đơn vị là N (Newton).

• A là diện tích mặt cắt ngang của piston, đơn vị là m².

*Ví dụ minh họa

Giả sử bạn muốn tính toán lực căng và áp suất cho một căng bu lông thủy lực với các thông số sau:

• Đường kính của piston d = 0.05 md (50 mm).

• Áp suất thủy lực P = 200 MPa = 200 × 106 Pa

Bước 1: Tính diện tích mặt cắt ngang của piston

• A = π × (d/2​)² = π × (0.05/2​)² = 1.9635 × 10 − 3m²

Bước 2: Tính lực căng Ftension

• F_tension​ = P × A = 200 × 106Pa × 1.9635 × 10−3m² = 392,700N

Vậy lực căng là 392,700 N.

Bước 3: Tính áp suất nếu biết lực căng và diện tích piston (nếu có yêu cầu khác)

Giả sử lực căng cần thiết là 500,000 N và diện tích piston vẫn là 1.9635 × 10⁻³ m², ta có:

• P = F_tension / A ​​= 500,000N​ / 1.9635×10−3m² = 254.65 × 106Pa = 254.65MPa

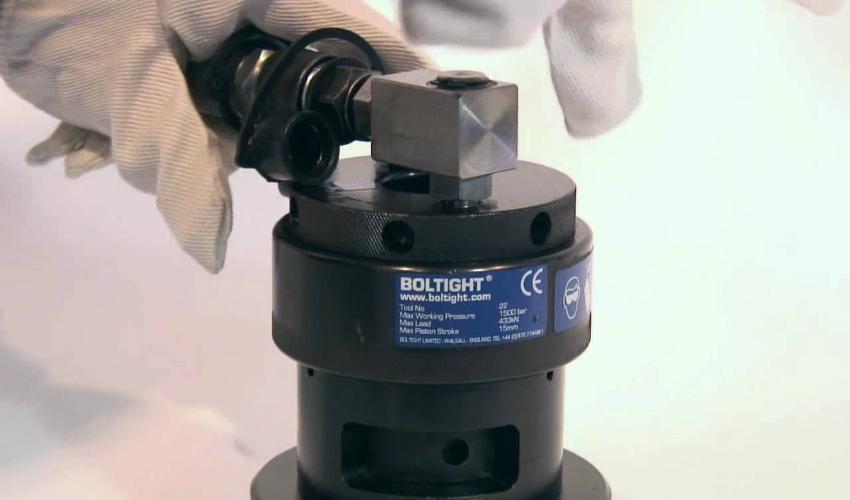

Quy trình lắp đặt và vận hành căng bu lông thủy lực an toàn

1. Lắp bệ đỡ, ổ xoay, vòng hãm và ô tải vào bu lông cần siết.

2. Gắn dụng cụ kéo vào hệ thống để chuẩn bị cho quá trình căng bu lông.

3. Kết nối ống thủy lực với hệ thống, bơm tay hoặc bơm điện thủy lực.

4. Bắt đầu bơm dầu, tạo áp lực giúp dụng cụ kéo bu lông lên.

5. Khi bu lông cách mặt bích, dùng thanh tay vặn để siết chặt.

6. Tháo các chi tiết theo trình tự ngược lại để kết thúc quá trình.

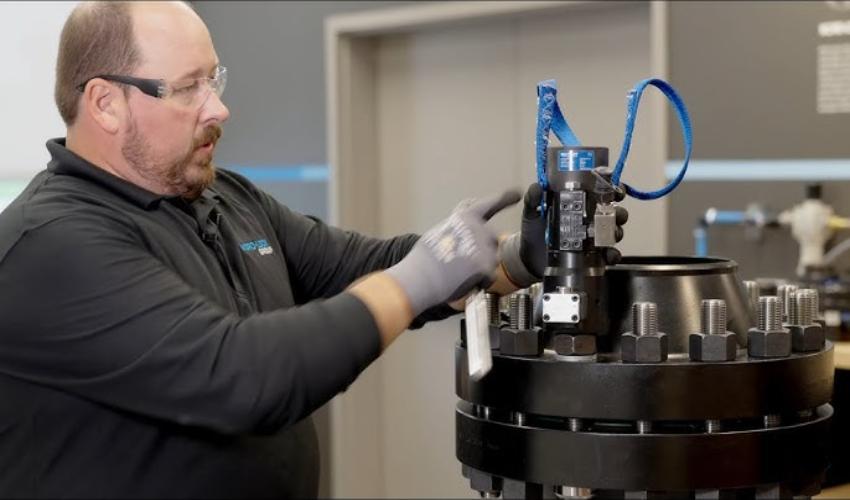

Phân tích và khắc phục sự cố khi sử dụng căng bulong thủy lực

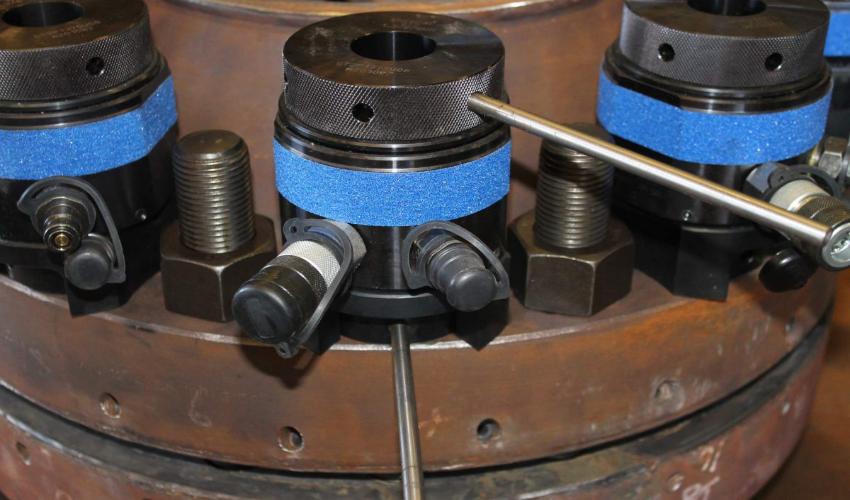

Giá căng bu lông thủy lực là bao nhiêu?
