Máy gia công thanh cái đồng

Trong lĩnh vực cơ điện và chế tạo thiết bị điện, máy gia công thanh cái được xem là giải pháp công nghệ tối ưu cho quy trình cắt, đột lỗ và uốn trên cùng một hệ thống thủy lực đồng bộ. Thiết bị không chỉ nâng cao độ chính xác, giảm thời gian thao tác mà còn tối ưu năng suất, góp phần chuyên nghiệp hóa và hiện đại hóa hoạt động sản xuất.

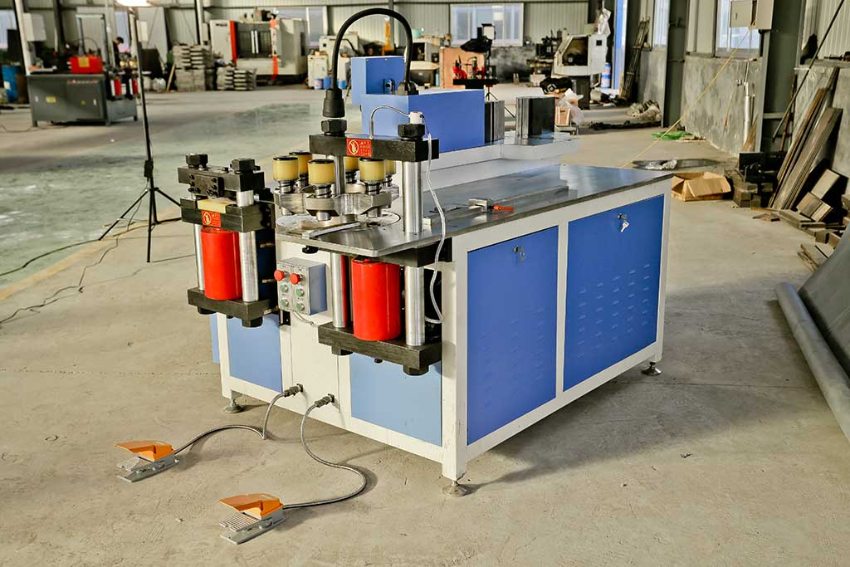

Máy gia công thanh cái là gì?

Máy gia công thanh cái (Busbar Machine) là thiết bị chuyên dụng dùng để xử lý thanh dẫn điện đồng hoặc nhôm trong hệ thống tủ bảng điện. Máy tích hợp cơ cấu cắt, đột lỗ và uốn trên cùng một nền tảng, vận hành bằng hệ thống thủy lực nhằm tạo lực ép lớn, ổn định và chính xác. Nhờ thiết kế đồng bộ, thiết bị giúp tối ưu thời gian gia công, giảm nhân công và đảm bảo độ lặp kích thước cao trong sản xuất công nghiệp.

Công dụng của máy gia công thanh cái:

• Cắt thanh cái chính xác theo chiều dài thiết kế.

• Đột lỗ liên kết bu lông, đảm bảo vị trí đồng tâm.

• Uốn thanh cái theo góc kỹ thuật chuẩn bản vẽ.

• Gia công biên dạng đặc biệt như chữ L, U, Z.

• Bẻ xoắn hoặc dập nổi phục vụ kết cấu điện phức tạp.

• Tự động hóa thao tác, nâng cao năng suất sản xuất.

Cấu tạo của máy gia công thanh cái gồm những gì?

• Khung thép cường lực vững chắc đảm bảo ổn định toàn bộ kết cấu.

• Bơm thủy lực công suất cao tạo áp suất dầu mạnh và ổn định.

• Xi lanh thủy lực chính xác chuyển hóa áp lực thành lực ép.

• Cụm dao cắt hợp kim cắt thanh cái sắc gọn, đúng chuẩn.

• Bộ khuôn đột tiêu chuẩn tạo lỗ đồng tâm, sai số thấp.

• Cụm uốn chuyên dụng định hình góc uốn chính xác kỹ thuật.

• Hệ thống van điều áp kiểm soát dòng dầu chính xác.

• Bảng điều khiển thông minh thiết lập và giám sát thông số.

• Cảm biến an toàn tích hợp bảo vệ thiết bị và người vận hành.

• Thùng dầu và đường ống kín đảm bảo tuần hoàn ổn định.

Máy gia công thanh cái hoạt động như thế nào ?

Máy gia công thanh cái vận hành dựa trên hệ thống thủy lực kết hợp bộ điều khiển tự động nhằm thực hiện các công đoạn cắt, đột lỗ và uốn thanh đồng hoặc nhôm với độ chính xác cao. Động cơ điện truyền động cho bơm thủy lực tạo áp suất dầu lớn, sau đó van điện từ phân phối dòng dầu đến từng xi lanh chuyên biệt. Áp lực này tác động lên dao cắt, chày đột và khuôn uốn theo thông số cài đặt trên PLC, đảm bảo kích thước, góc uốn ổn định và năng suất vượt trội.

Video nguyên lý vận hành của máy gia công thanh cái đồng.

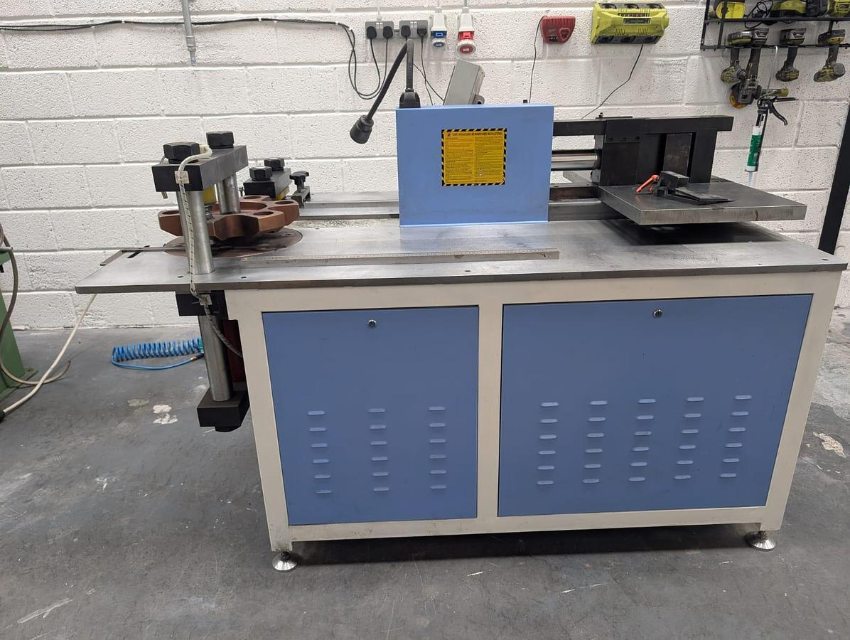

Vì sao máy gia công thanh cái lại được ưa chuộng?

• Tích hợp uốn, cắt, đột lỗ chính xác theo tiêu chuẩn công nghiệp, giảm sai sót.

• Hệ thống thủy lực hiệu suất cao đảm bảo lực ổn định, bền bỉ trong sản xuất.

• Điều chỉnh chính xác hành trình, lực tác động cho các kích thước thanh cái.

• Giảm thời gian thiết lập máy, tăng tốc độ chu trình gia công mỗi bộ phận.

• Thiết kế tập trung giúp đồng bộ lực, giảm rung, nâng cao tuổi thọ thiết bị.

• Tối ưu hóa dòng chảy dầu và van điều khiển, cho phản hồi thao tác nhanh.

Máy gia công thanh cái có các loại nào?

Trên thị trường hiện nay, máy gia công thanh cái được phân thành hai dòng chính: máy vận hành bằng tay và máy chạy điện thủy lực. Mỗi loại phù hợp với nhu cầu sản xuất và quy mô khác nhau.

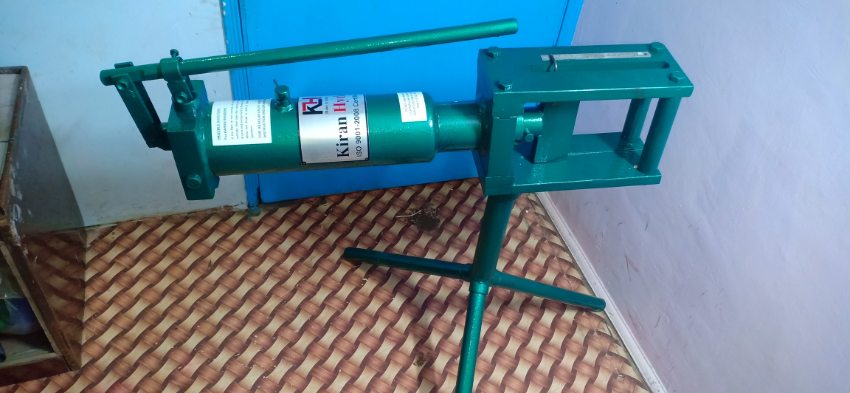

Máy gia công thanh cái bằng tay

Đây là dòng máy sử dụng bơm tay thủy lực tích hợp, người vận hành tạo lực trực tiếp để thực hiện các chức năng uốn, cắt, đột lỗ thông qua bộ khuôn thay thế linh hoạt.

Ưu điểm máy gia công thanh cái bằng tay

• Chi phí đầu tư thấp, phù hợp xưởng nhỏ và ngân sách hạn chế.

• Cấu tạo đơn giản, dễ vận hành và bảo trì định kỳ.

• Tích hợp khuôn thay thế linh hoạt cho nhiều chức năng gia công.

• Đảm bảo độ chính xác cơ bản trong uốn, cắt, đột lỗ.

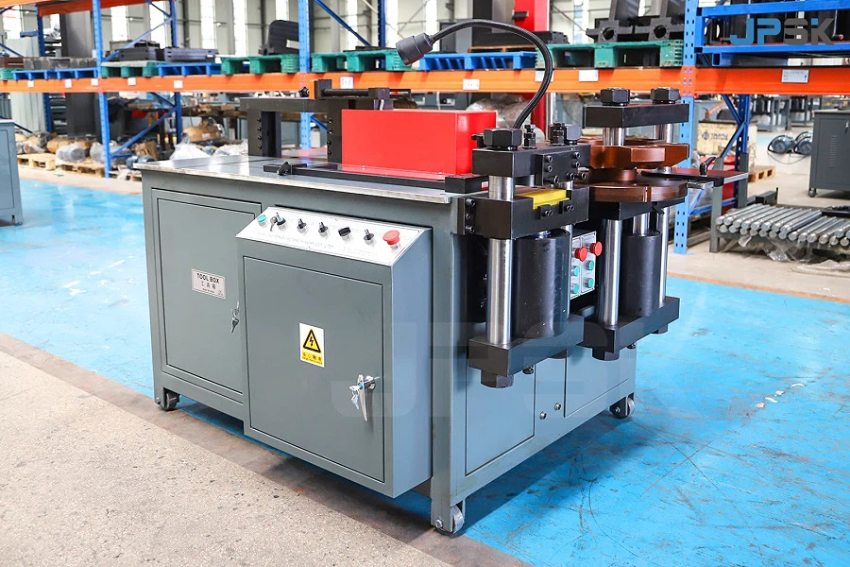

Máy gia công thanh cái chạy điện

Máy được trang bị bơm điện thủy lực tích hợp, kết nối đồng bộ với cụm đột lỗ, cắt và uốn trên cùng hệ thống. Thiết kế phân khu chức năng độc lập giúp gia công liên tục hoặc song song nhiều công đoạn.

Ưu điểm máy gia công thanh cái chạy điện

• Tích hợp bơm điện thủy lực, vận hành mạnh mẽ ổn định.

• Gia công đồng thời nhiều công đoạn, tối ưu thời gian sản xuất.

• Lực ép lớn, xử lý thanh cái dày và cứng hiệu quả.

• Giảm nhân công, nâng cao năng suất và tính đồng bộ.

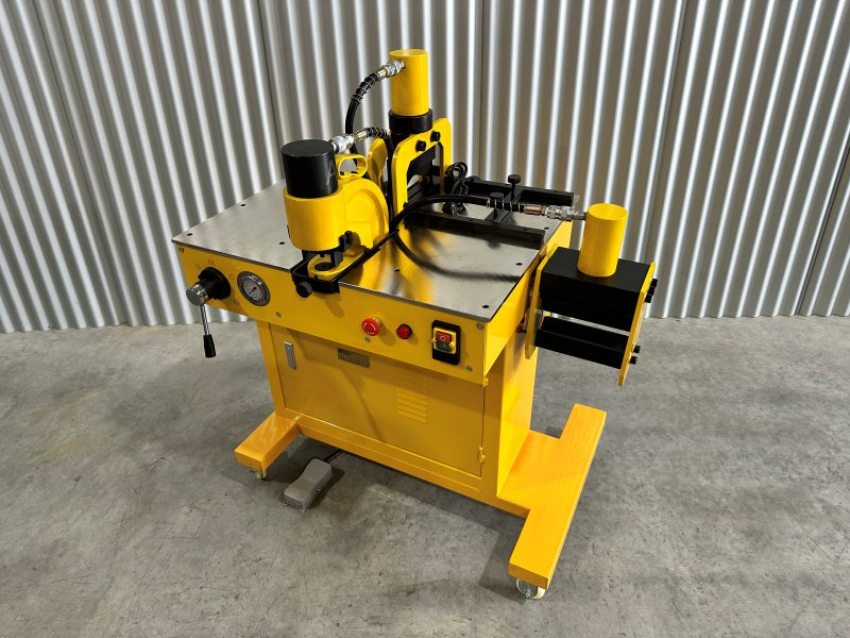

Lưu ý khi chọn lựa máy gia công thanh cái

Khi lựa chọn máy gia công thanh cái, cần xác định rõ nhu cầu sản xuất, sản lượng và tần suất vận hành. Doanh nghiệp nên kiểm tra lực ép định mức, áp suất hệ thống thủy lực, độ chính xác đột lỗ và khả năng uốn theo tiêu chuẩn kỹ thuật. Máy phải phù hợp độ dày, vật liệu thanh cái, có khung cứng vững, linh kiện bền bỉ, hệ thống điều khiển ổn định và đảm bảo an toàn điện, tối ưu chi phí dài hạn.

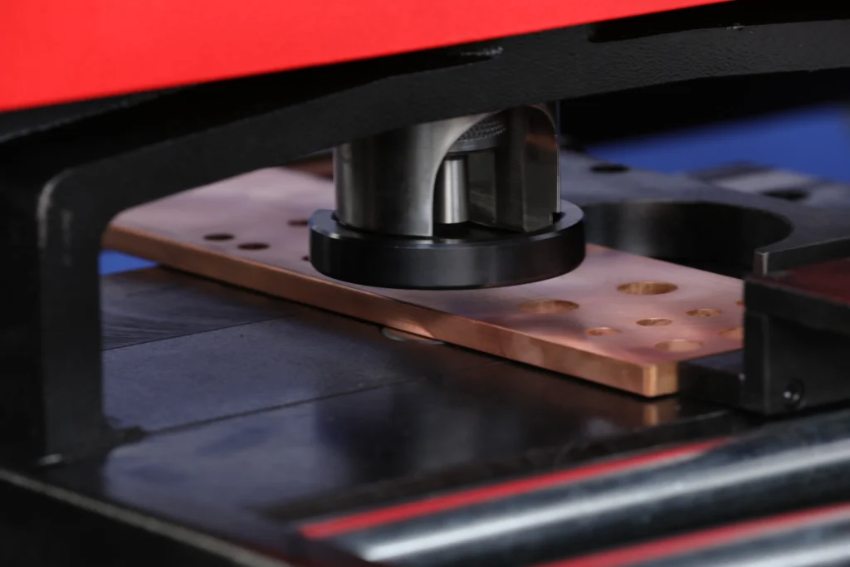

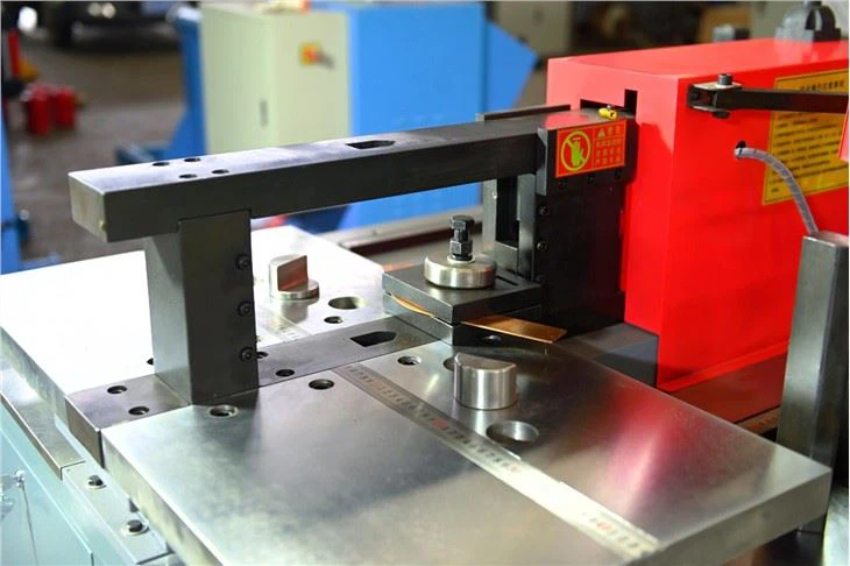

Quy trình gia công thanh cái đồng đạt chuẩn kỹ thuật

Trong sản xuất tủ bảng điện, chất lượng thanh cái đồng quyết định trực tiếp đến độ an toàn và hiệu suất vận hành. Vì vậy, quy trình gia công cần được triển khai theo các bước kỹ thuật chặt chẽ, đảm bảo chính xác, đồng bộ và đúng tiêu chuẩn cơ khí.

• Bước 1: Kiểm tra độ dày, chiều rộng và bề mặt vật liệu đầu vào.

• Bước 2: Loại bỏ thanh cong vênh, oxy hóa hoặc sai lệch kích thước chuẩn.

• Bước 3: Thiết lập lực ép và hành trình xi lanh phù hợp vật liệu.

• Bước 4: Căn chỉnh chính xác vị trí khuôn theo bản vẽ kỹ thuật.

• Bước 5: Cắt thanh cái đúng chiều dài theo yêu cầu thiết kế.

• Bước 6: Đột lỗ liên kết đảm bảo vị trí và đường kính chuẩn.

• Bước 7: Kiểm soát khe hở khuôn đột nhằm hạn chế ba via.

• Bước 8: Thực hiện uốn theo góc và bán kính kỹ thuật yêu cầu.

• Bước 9: Giám sát biến dạng vật liệu trong suốt quá trình uốn.

• Bước 10: Kiểm tra kích thước, dung sai và độ phẳng sau gia công.

Để Quý khách hàng có thể dễ dàng thao tác, hãy cùng tham khảo qua video cách sử dụng máy gia công thanh cái sau:

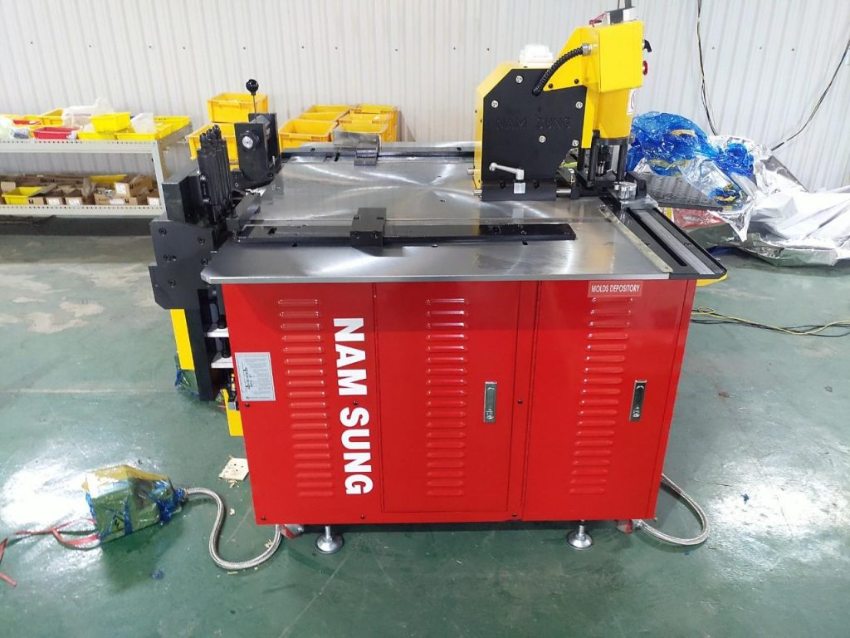

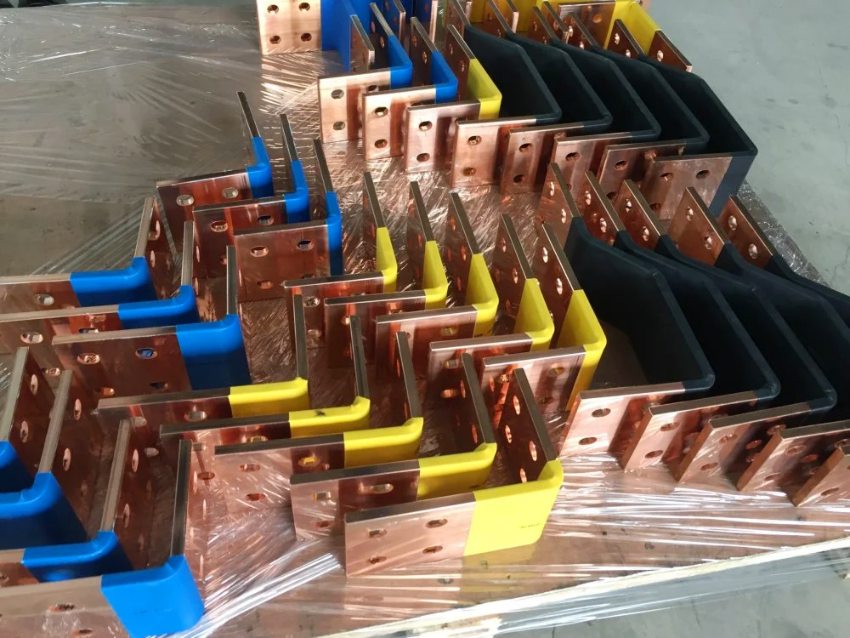

Các lỗi thường gặp khi vận hành máy gia công thanh cái

Một số lỗi phổ biến xuất phát từ cài đặt sai thông số hoặc bảo trì không đúng cách. Thường gặp nhất là đột lệch tâm, do khuôn mòn hoặc căn chỉnh sai vị trí. Lỗi ba via lớn hoặc mép cắt xấu thường do dao cùn hoặc lực ép không đủ.

Trong công đoạn uốn, có thể xảy ra nứt mép uốn nếu bán kính uốn quá nhỏ so với độ dày vật liệu. Ngoài ra, hệ thống thủy lực có thể gặp hiện tượng tụt áp, rò rỉ dầu hoặc rung giật, ảnh hưởng trực tiếp đến độ chính xác. Việc không kiểm tra định kỳ bơm, van và xi lanh sẽ làm giảm tuổi thọ thiết bị và tăng sai số gia công.
