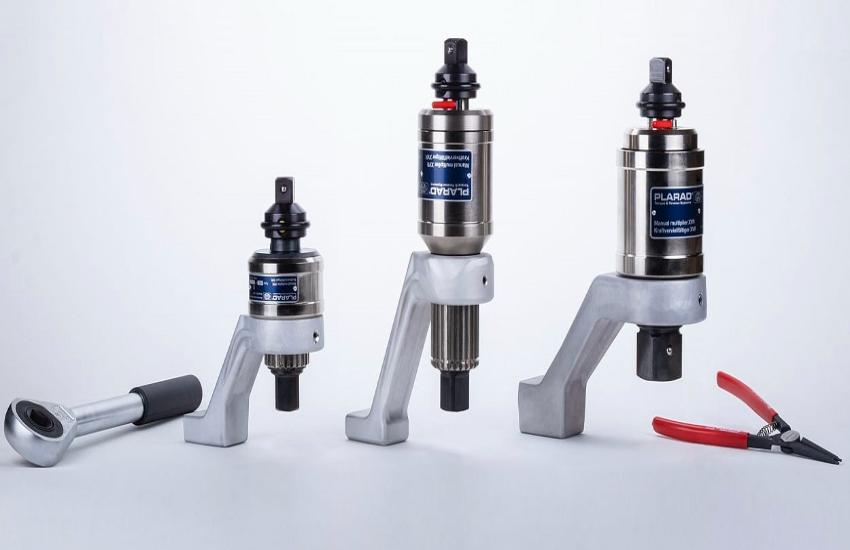

Cờ lê nhân lực

Cờ lê nhân lực là thiết bị chuyên dụng giúp tăng lực siết cho cần siết lực, hỗ trợ xử lý các bu lông, đai ốc lớn mà dụng cụ thông thường không đáp ứng, giúp công việc trở nên nhanh chóng và hiệu quả hơn.

Cờ lê nhân lực là gì?

Cờ lê nhân lực (torque multiplier) là dụng cụ cơ khí chuyên dụng dùng để khuếch đại lực siết lên bu lông và đai ốc thông qua hệ thống bánh răng hành tinh bên trong. Thay vì dùng sức người trực tiếp, cờ lê nhân lực chuyển đổi một lực đầu vào nhỏ thành mômen xoắn đầu ra lớn hơn nhiều lần theo tỷ số truyền của máy. Thiết bị này được thiết kế cho các ứng dụng đòi hỏi lực siết cực lớn mà cờ lê thông thường hoặc súng siết khí nén không thể đáp ứng. Với tỷ số truyền phổ biến từ 1:4 đến 1:125, người vận hành chỉ cần tác dụng lực nhỏ nhưng vẫn đạt được mômen xoắn lên đến hàng nghìn Nm, đảm bảo bu lông được siết đúng lực theo tiêu chuẩn kỹ thuật.

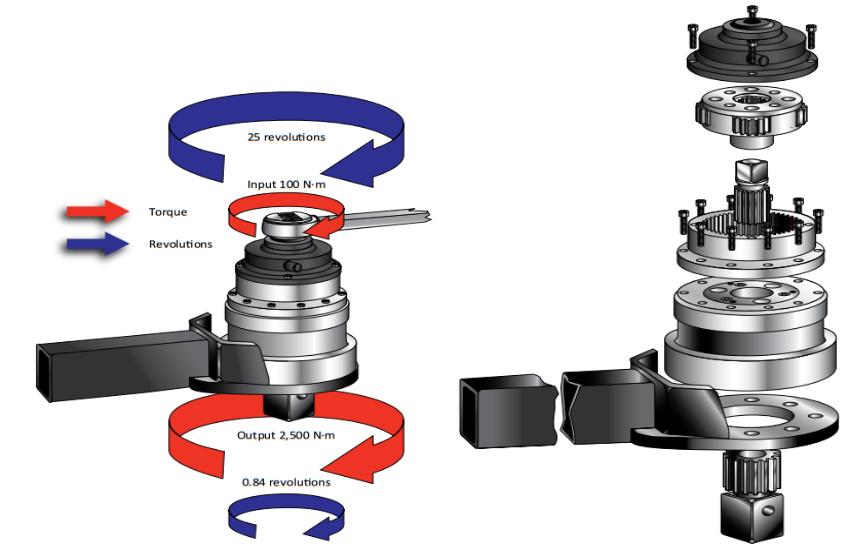

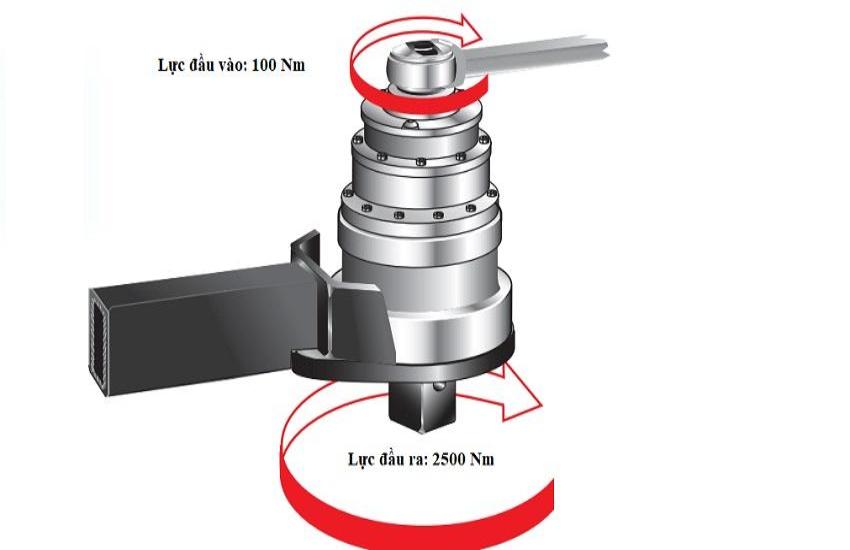

Nguyên lý nhân Mômen xoắn

Cờ lê nhân lực hoạt động dựa trên hệ thống bánh răng hành tinh (planetary gear system) gồm ba thành phần chính: bánh răng mặt trời (sun gear) ở trung tâm, các bánh răng hành tinh (planet gears) xoay quanh và vành răng ngoài (ring gear) cố định. Khi lực đầu vào tác động lên bánh răng mặt trời, các bánh răng hành tinh lăn theo vành răng ngoài và truyền mômen xoắn ra trục đầu ra với lực được khuếch đại theo đúng tỷ số truyền thiết kế.

Công thức cơ bản: mômen xoắn đầu ra = lực đầu vào × tỷ số truyền. Ví dụ với tỷ số truyền 1:25, lực siết đầu vào 40 Nm sẽ tạo ra mômen xoắn đầu ra lên đến 1.000 Nm. Nhờ cơ chế này, người vận hành có thể đạt được lực siết cực lớn chỉ bằng sức tay bình thường mà không cần dùng đến thiết bị thủy lực hay khí nén.

Tỷ số truyền và lực siết đầu ra

Tỷ số truyền là thông số kỹ thuật quan trọng nhất của cờ lê nhân lực, thể hiện mức độ khuếch đại mômen xoắn từ đầu vào sang đầu ra. Tỷ số truyền phổ biến trên thị trường dao động từ 1:4 đến 1:125, một số dòng chuyên dụng trong công nghiệp nặng có thể đạt đến 1:225. Tỷ số càng cao, lực siết đầu ra càng lớn nhưng tốc độ quay đầu ra càng chậm.Lực siết đầu ra được tính theo công thức: mômen xoắn đầu ra = lực đầu vào × tỷ số truyền − hao tổn ma sát. Trong thực tế, hiệu suất cơ học của cờ lê nhân lực đạt khoảng 85–95%, do đó lực đầu ra thực tế thường thấp hơn giá trị lý thuyết từ 5 đến 15%.

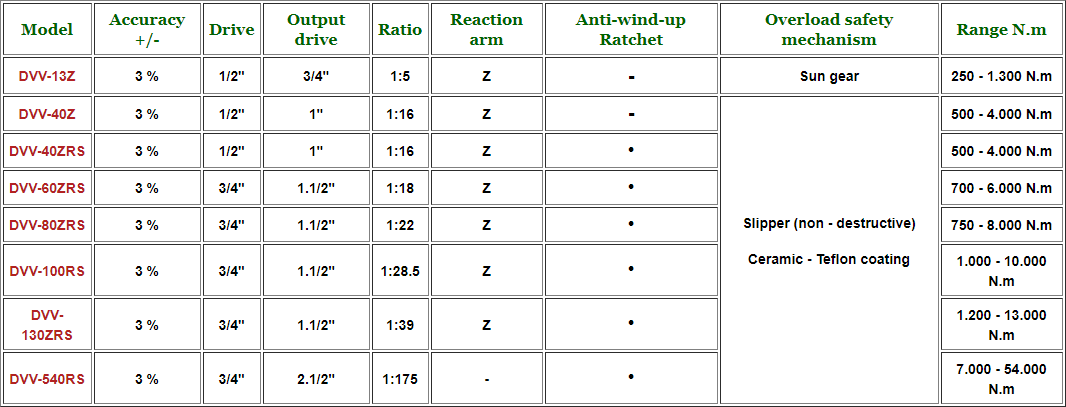

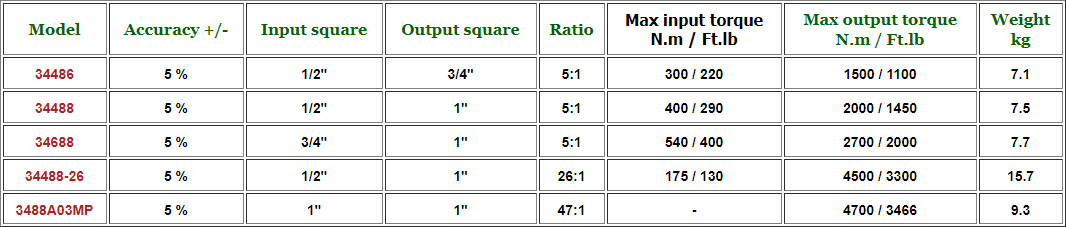

Bảng tham khảo lực siết đầu ra theo tỷ số truyền phổ biến với lực đầu vào 40 Nm:

Khi lựa chọn cờ lê nhân lực, cần xác định rõ mômen xoắn yêu cầu của bu lông theo tiêu chuẩn kỹ thuật, sau đó chọn tỷ số truyền phù hợp sao cho lực đầu vào nằm trong khả năng tác dụng thoải mái của người vận hành, thông thường không vượt quá 60 Nm.

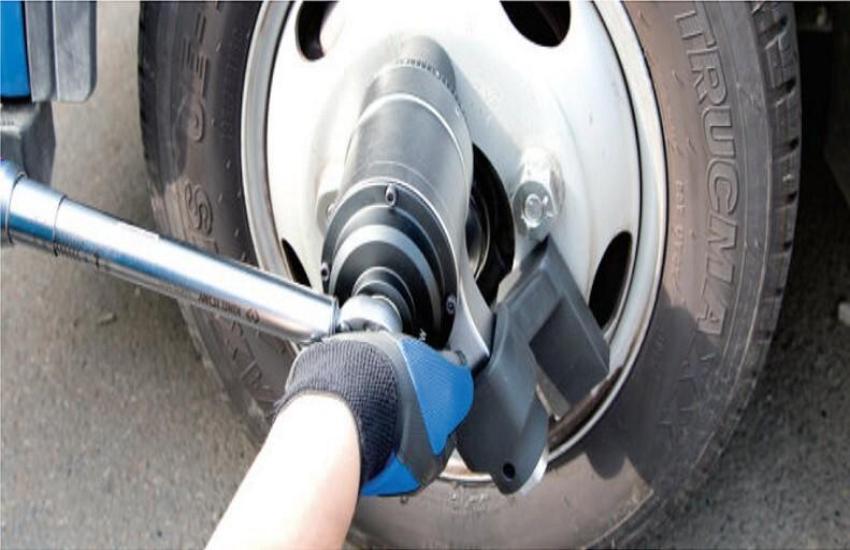

Ứng dụng cờ lê nhân lực trong công nghiệp nặng

Cờ lê nhân lực được ứng dụng rộng rãi trong các ngành công nghiệp nặng như dầu khí, điện lực, đóng tàu, khai thác mỏ và xây dựng cầu đường. Tất cả đều có điểm chung là bu lông kích thước lớn, yêu cầu mômen xoắn từ vài nghìn đến hàng chục nghìn Nm mà dụng cụ thông thường không thể đáp ứng. Bất kỳ vị trí nào cần siết bu lông đúng lực theo tiêu chuẩn kỹ thuật nghiêm ngặt, từ mặt bích đường ống dẫn dầu, nền móng tua bin gió, thân tàu cho đến kết cấu thép cầu, cờ lê nhân lực đều là thiết bị không thể thiếu.

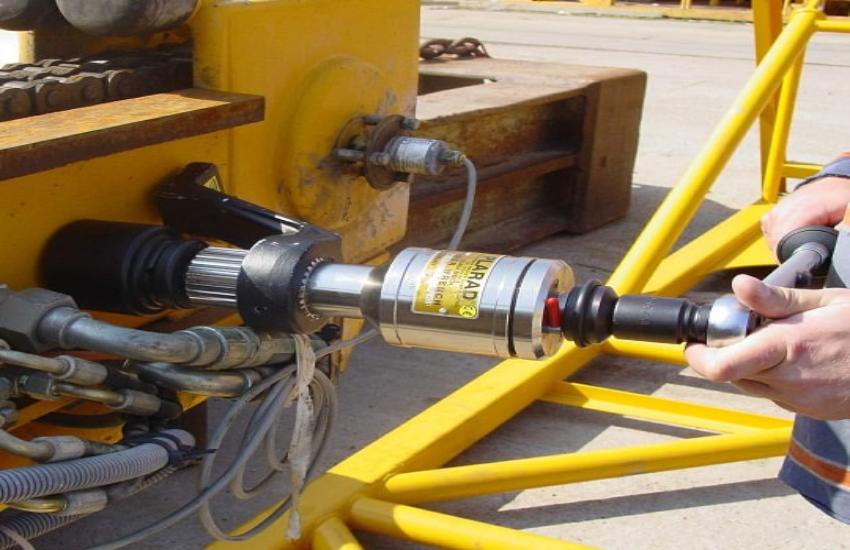

Ưu điểm của nhân lực so với cờ lê thông thường

• Khuếch đại lực siết lên hàng nghìn Nm, vượt xa giới hạn sức tay người.
• Lực siết đầu ra ổn định và đồng đều xuyên suốt toàn bộ ca làm việc.
• Loại bỏ hoàn toàn sai lệch lực siết do cảm tính khác nhau giữa các công nhân.
• Giảm đáng kể nguy cơ chấn thương cơ xương khớp cho người vận hành trong ca dài.
• Hoạt động hoàn toàn bằng cơ khí, không cần nguồn điện hay khí nén bên ngoài.
• Thiết kế nhỏ gọn, dễ dàng mang đến các vị trí thi công hẻo lánh xa nguồn điện.
• Chi phí đầu tư thấp hơn nhiều so với thiết bị thủy lực cùng mức lực siết.

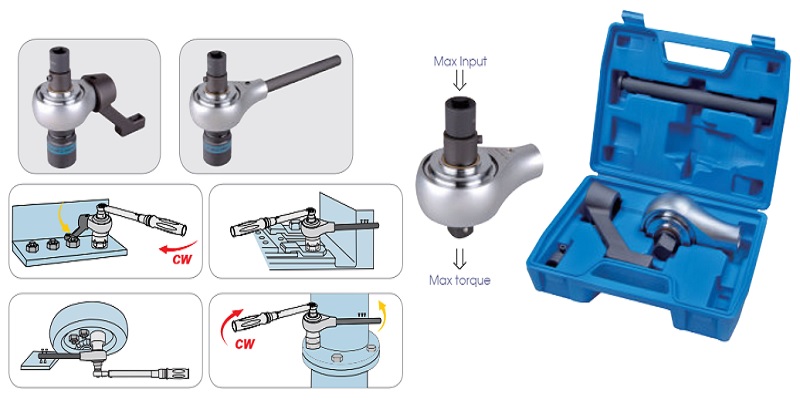

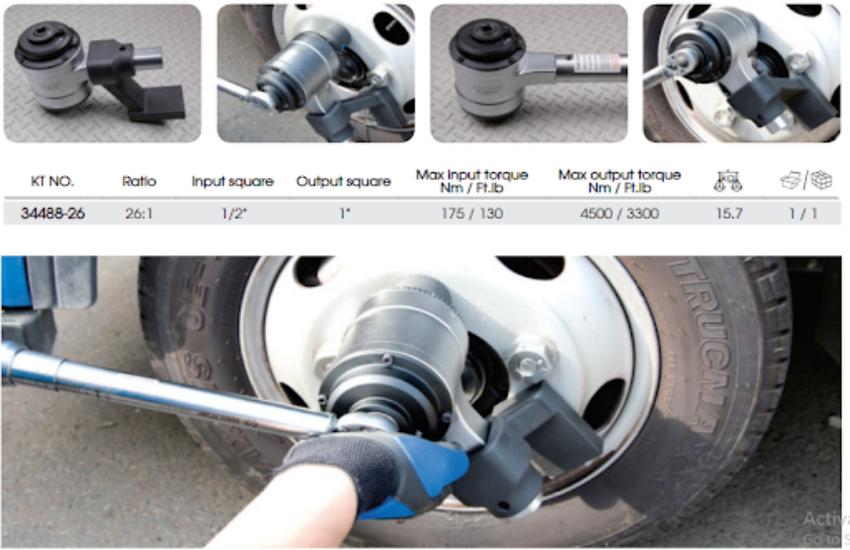

Cách sử dụng cờ lê nhân lực đúng kỹ thuật

• Xác nhận tỷ số truyền phù hợp với mômen xoắn yêu cầu bu lông
• Kiểm tra đầu khẩu đúng kích thước và cơ cấu bánh răng không hỏng
• Đảm bảo reaction arm tì chắc vào bề mặt cứng gần bu lông
• Đặt đầu khẩu đúng vị trí, reaction arm tiếp xúc chắc chắn điểm tựa
• Tác dụng lực đều tay, tránh giật cục làm sai lệch mômen xoắn
• Dùng cờ lê lực kiểm tra lại mômen xoắn đạt tiêu chuẩn kỹ thuật

Mua cờ lê nhân lực chính hãng tại DBK Việt Nam

DBK Việt Nam chuyên cung cấp cờ lê nhân lực chính hãng từ các thương hiệu uy tín hàng đầu thế giới, đa dạng tỷ số truyền và dải mômen xoắn phù hợp với mọi ứng dụng công nghiệp. Tất cả sản phẩm đều có đầy đủ chứng từ xuất xứ, kiểm tra kỹ thuật trước khi xuất kho và bảo hành chính hãng theo tiêu chuẩn nhà sản xuất. Đội ngũ kỹ thuật DBK sẵn sàng tư vấn lựa chọn dòng máy phù hợp với yêu cầu mômen xoắn, điều kiện làm việc và ngân sách của từng khách hàng. Liên hệ ngay qua hotline hoặc Zalo tại phần chân trang để được báo giá chi tiết.
