Bơm ly tâm trục ngang

Trong các hệ thống cấp nước và xử lý chất lỏng, bơm ly tâm trục ngang luôn được đánh giá cao nhờ khả năng hoạt động ổn định và lưu lượng mạnh. Thiết kế tối ưu cho phép thiết bị vận hành bền bỉ, dễ bảo dưỡng và thích hợp sử dụng liên tục trong môi trường công nghiệp, dân dụng hoặc sản xuất quy mô lớn.

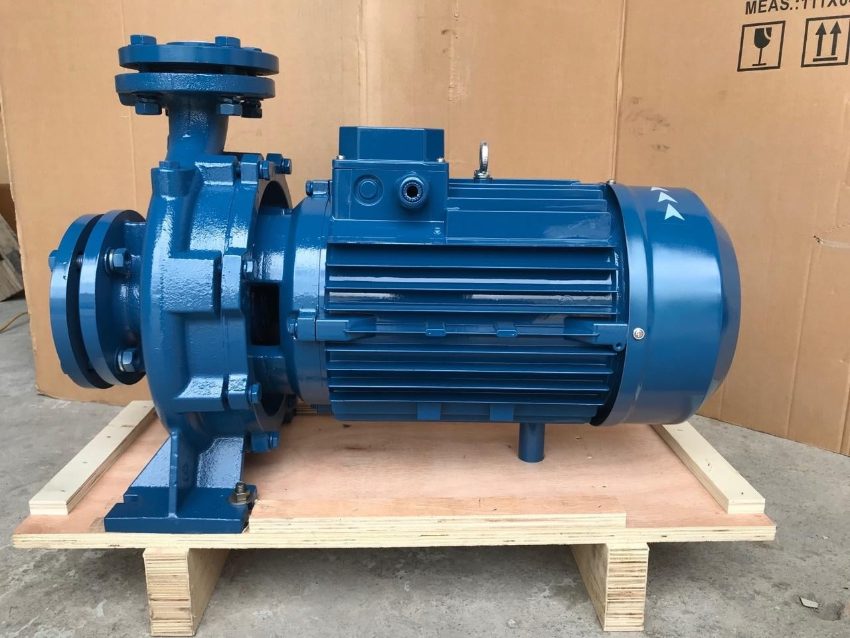

Bơm ly tâm trục ngang là gì?

Bơm ly tâm trục ngang vận hành dựa trên nguyên lý lực ly tâm với trục động cơ lắp đặt nằm ngang song song mặt đất. Thiết bị cấu tạo gồm bánh công tác gắn chặt vào trục bơm, nằm trong buồng xoắn ốc chứa chất lỏng. Khi động cơ xoay, cánh quạt truyền động năng khiến nước bị đẩy văng ra phía mép buồng bơm, tạo áp suất cao tại đầu ra. Bộ phận phớt cơ khí ngăn rò rỉ, trong khi khớp nối linh hoạt liên kết trục máy với motor điện ổn định.

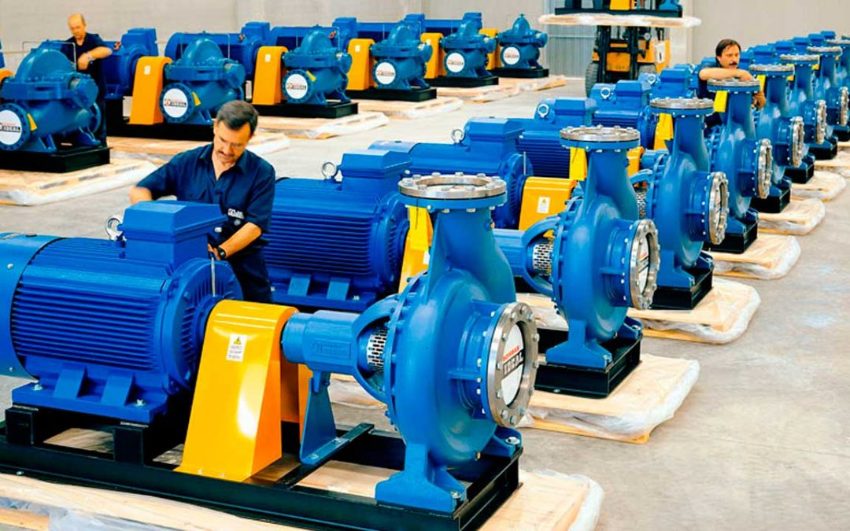

Cấu tạo bơm ly tâm trục ngang

• Thân bơm đúc từ gang hoặc inox giúp bảo vệ các bộ phận chuyển động bên trong.
• Bánh công tác thiết kế nhiều cánh giúp tạo lực ly tâm đẩy chất lỏng đi xa.
• Trục bơm làm bằng thép hợp kim truyền động năng từ động cơ đến cánh quạt quay.
• Bộ phận phớt cơ khí ngăn chặn rò rỉ nước tại vị trí trục xuyên qua vỏ.
• Vòng bi hỗ trợ trục quay ổn định và giảm ma sát trong quá trình máy chạy.
• Buồng xoắn ốc dẫn hướng dòng chảy giúp chuyển hóa động năng thành áp suất đầu ra.
• Cửa hút nằm ngang đón chất lỏng đi vào tâm của bánh công tác một cách trực tiếp.
• Cửa xả hướng lên trên giúp đẩy dòng nước vào hệ thống đường ống dẫn áp lực.

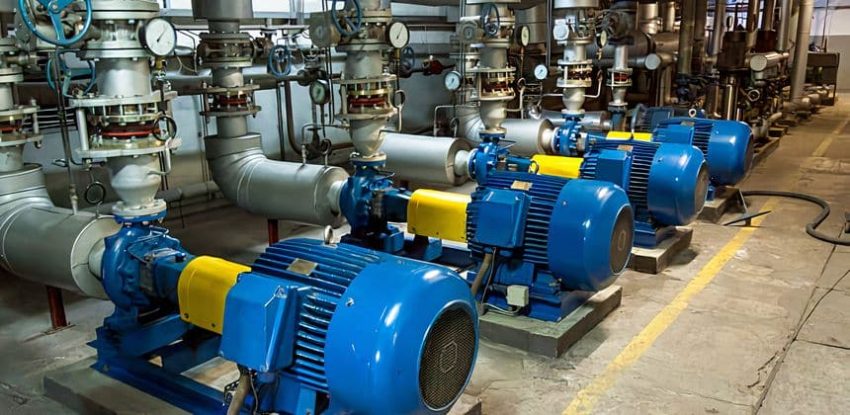

Bơm ly tâm trục ngang vận hành ra sao?

Bơm ly tâm trục ngang bắt đầu vận hành khi buồng bơm được lấp đầy chất lỏng. Động cơ xoay kéo theo bánh công tác quay với tốc độ cao, tạo ra lực ly tâm đẩy dòng nước văng từ tâm ra mép ngoài cánh quạt. Quá trình này hình thành vùng áp suất thấp tại tâm bánh công tác, giúp hút chất lỏng từ nguồn vào liên tục. Năng lượng tốc độ sau đó chuyển hóa thành áp suất trong buồng xoắn ốc để đẩy nước lên cao hoặc đi xa qua cửa xả.

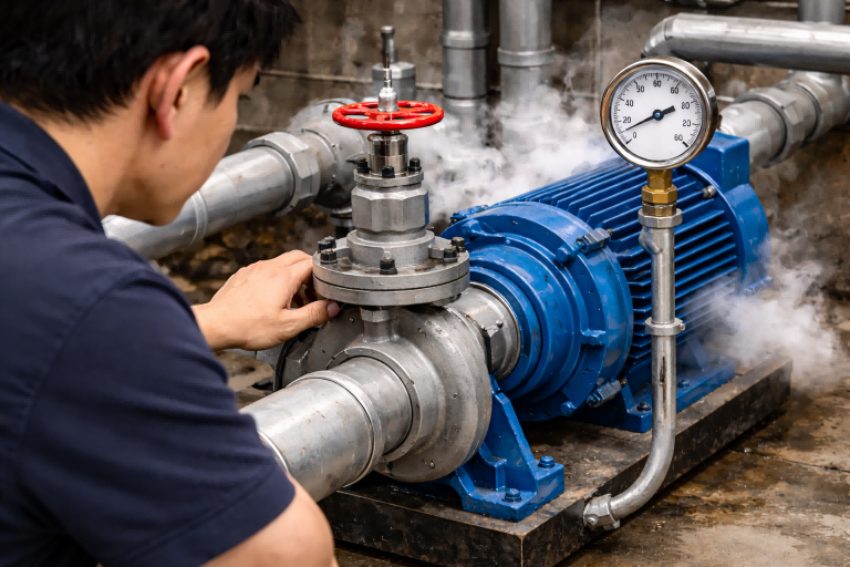

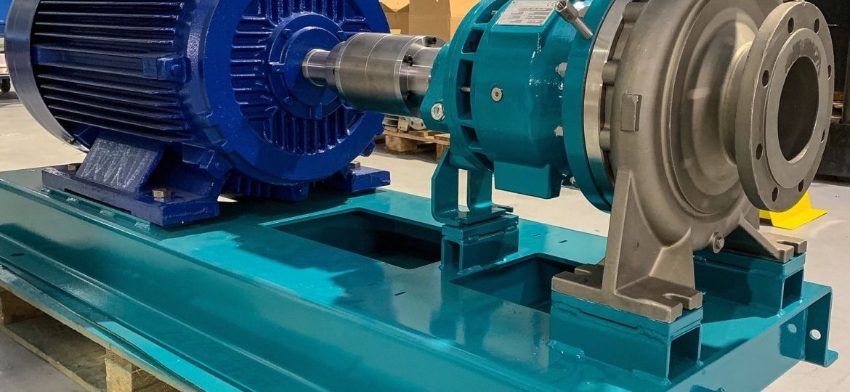

Bơm ly tâm trục ngang được phân loại như thế nào?

Bơm ly tâm trục ngang phân loại dựa trên số lượng bánh công tác gồm dòng đơn tầng và đa tầng cánh. Thị trường cung cấp các biến thể như bơm khớp nối rời, bơm liền trục hoặc thiết kế tiêu chuẩn DIN.

1. Bơm ly tâm trục ngang đơn tầng cánh

Bơm ly tâm trục ngang đơn tầng cánh trang bị duy nhất một bánh công tác lắp trên trục máy. Thiết kế tinh gọn giúp đạt lưu lượng lớn trong khi cấu tạo đơn giản tối ưu hóa việc bảo trì. Thiết bị hoạt động ổn định ở dải cột áp thấp và trung bình, phù hợp cho tưới tiêu, cấp nước sinh hoạt dân dụng.

2. Bơm ly tâm trục ngang đa tầng cánh

Bơm ly tâm trục ngang đa tầng cánh sở hữu nhiều bánh công tác lắp nối tiếp trên cùng một trục vận hành. Mỗi tầng cánh gia tăng áp lực cho dòng chất lỏng, tạo ra cột áp tổng thể rất cao. Thiết bị chuyên dùng trong hệ thống lò hơi, lọc nước RO hoặc cấp nước nhà cao tầng.

3. Bơm ly tâm trục ngang rời trục

Bơm ly tâm trục ngang rời trục sở hữu đầu bơm và động cơ tách biệt, liên kết thông qua khớp nối linh hoạt trên bệ thép cố định. Thiết kế cho phép tháo lắp, bảo trì từng bộ phận độc lập mà không cần di chuyển hệ thống đường ống. Thiết bị vận hành bền bỉ, công suất lớn, chuyên dùng trong công nghiệp.

4. Bơm ly tâm trục ngang liền trục

Bơm ly tâm trục ngang liền trục thiết kế bánh công tác gắn trực tiếp vào trục kéo của động cơ điện. Cấu trúc nguyên khối giúp tiết kiệm không gian lắp đặt, triệt tiêu độ lệch trục và giảm thiểu rung động khi vận hành. Thiết bị có trọng lượng nhẹ, giá thành thấp, phù hợp hệ thống giải nhiệt hoặc tăng áp quy mô nhỏ.

5. Bơm ly tâm trục ngang tự mồi

Bơm ly tâm trục ngang tự mồi tích hợp khoang chứa nước mồi lớn ngay trong thân vỏ máy. Thiết kế cho phép thiết bị tự giải phóng bẫy khí ra ngoài đường ống xả, tạo độ chân không để hút chất lỏng từ vị trí thấp hơn đầu vào. Thiết bị vận hành hiệu quả mà không cần lắp van chân.

6. Bơm ly tâm trục ngang hai cửa hút

Bơm ly tâm trục ngang hai cửa hút sở hữu bánh công tác đặc biệt cho phép chất lỏng đi vào từ cả hai phía. Thiết kế triệt tiêu lực đẩy dọc trục, gia tăng độ bền vòng bi và giúp máy vận hành cân bằng. Thiết bị đạt lưu lượng cực lớn, thường ứng dụng trong nhà máy nước hoặc hệ thống làm mát quy mô công nghiệp.

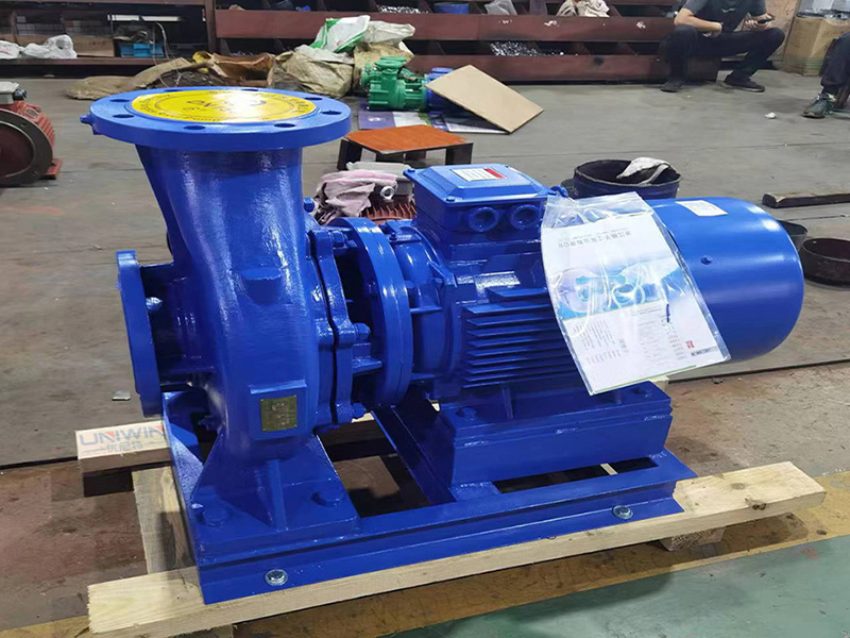

Lợi ích khi sử dụng bơm ly tâm trục ngang

• Cấu tạo đơn giản giúp quá trình lắp đặt và bảo trì diễn ra vô cùng nhanh chóng.
• Thiết kế nằm ngang tạo sự ổn định cao và giảm thiểu rung động khi vận hành.
• Khả năng cung cấp lưu lượng nước cực lớn đáp ứng tốt mọi nhu cầu công nghiệp.
• Hiệu suất làm việc tối ưu giúp tiết kiệm đáng kể chi phí điện năng hàng tháng.
• Vật liệu chế tạo đa dạng cho phép bơm được nhiều loại hóa chất ăn mòn khác.
• Phụ tùng thay thế luôn sẵn có trên thị trường với mức giá vô cùng hợp lý.
• Dễ dàng kết nối trực tiếp vào các hệ thống đường ống sẵn có tại công trình.
• Hoạt động bền bỉ trong thời gian dài mà không xảy ra sự cố hỏng hóc nặng.

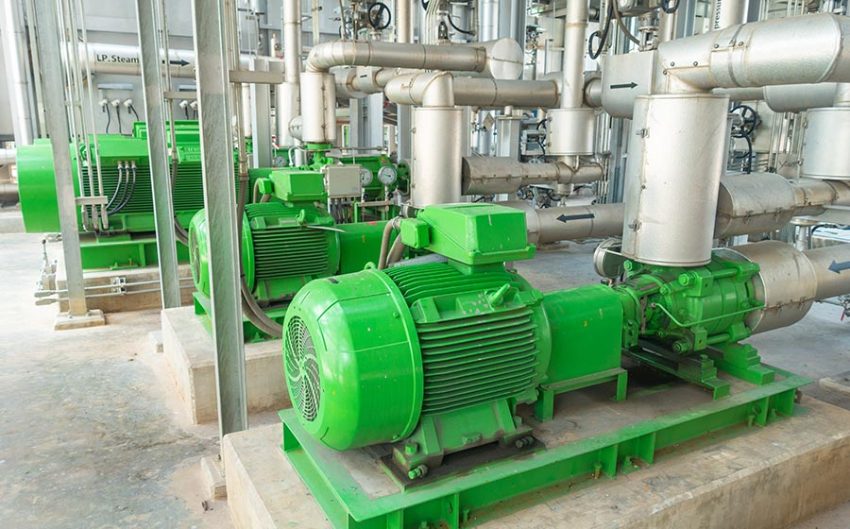

Thông số vận hành bơm ly tâm trục ngang

• Lưu lượng biểu thị thể tích chất lỏng máy bơm vận chuyển trong một đơn vị thời gian.
• Cột áp phản ánh khả năng đẩy nước lên cao của thiết bị tính từ mặt nước.
• Công suất tiêu thụ điện năng giúp xác định mức độ vận hành mạnh mẽ của động cơ.
• Tốc độ quay mô tả số vòng xoay của bánh công tác trong mỗi phút hoạt động.
• Hiệu suất biểu thị tỷ lệ chuyển hóa năng lượng điện thành động năng của dòng chảy.
• NPSH xác định độ hút thực dương nhằm tránh hiện tượng xâm thực gây hỏng cánh bơm.
• Nhiệt độ môi chất giới hạn mức chịu nhiệt của vật liệu và phớt cơ khí máy.
• Áp suất làm việc tối đa quy định ngưỡng chịu tải của thân vỏ và đường ống.

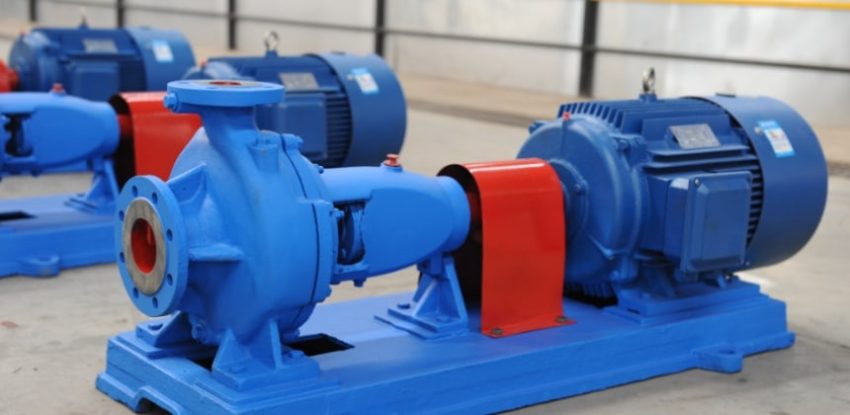

Cấu tạo ứng dụng bơm ly tâm trục ngang

• Thân bơm gang đúc chịu áp lực cao bảo vệ các chi tiết chuyển động phía trong.
• Bánh công tác tạo lực ly tâm mạnh mẽ đẩy chất lỏng di chuyển qua cửa xả.
• Trục bơm truyền động năng từ motor giúp bánh công tác quay với tốc độ cực cao.
• Phớt cơ khí ngăn chặn chất lỏng rò rỉ ra ngoài tại vị trí trục xuyên vỏ.
• Cửa hút nằm ngang đón dòng nước đi vào tâm bánh công tác một cách ổn định.
• Cửa xả hướng lên trên dẫn chất lỏng đi vào hệ thống đường ống áp suất cao.
• Ứng dụng trong nông nghiệp giúp tưới tiêu đồng ruộng đạt hiệu suất lưu lượng vượt trội.
• Hệ thống phòng cháy chữa cháy sử dụng máy bơm cung cấp nguồn nước áp lực mạnh.

Đặc tính lưu lượng cột áp bơm ly tâm

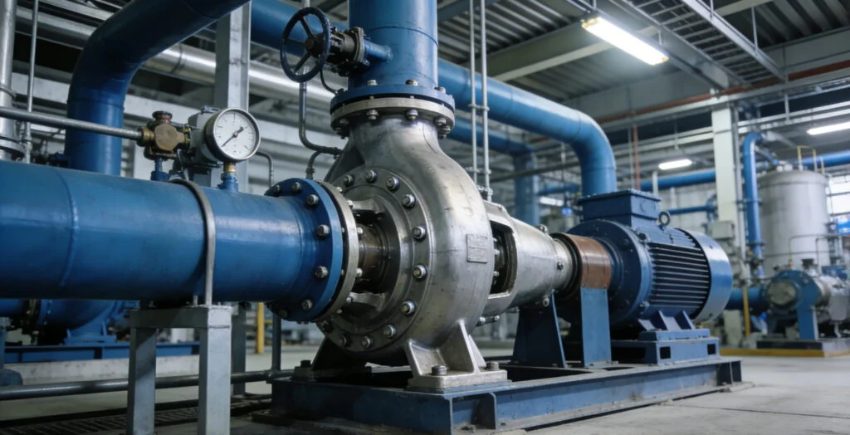

Quy trình bảo trì bơm ly tâm trục ngang

• Ngắt nguồn điện tổng nhằm tránh mọi rủi ro chập cháy trong suốt quá trình thực hiện.
• Kiểm tra độ rung lắc của thân máy để phát hiện sớm các hư hại vòng bi.
• Bôi trơn mỡ vào các ổ đỡ giúp trục bơm vận hành êm ái và giảm nhiệt.
• Kiểm tra độ kín của phớt cơ khí nhằm ngăn chặn tình trạng rò rỉ chất lỏng.
• Siết chặt các bu lông kết nối tại vị trí chân đế và khớp nối động cơ.
• Vệ sinh rác thải tại lưới lọc đầu hút tránh gây tắc nghẽn bánh công tác quay.
• Đo dòng điện vận hành giúp đánh giá tình trạng hoạt động thực tế của mô tơ.
• Ghi chép nhật ký bảo trì định kỳ làm cơ sở theo dõi tuổi thọ thiết bị.

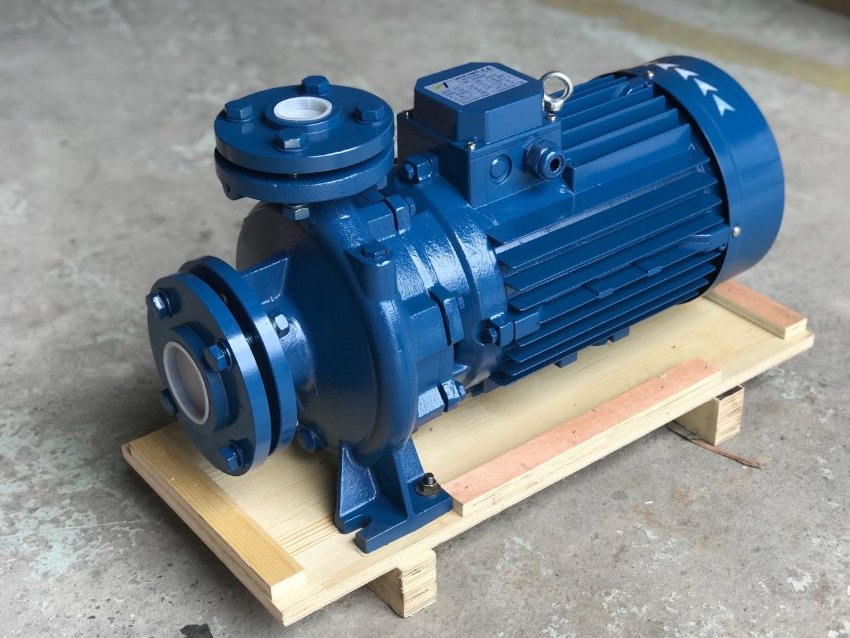

Cách sử dụng bơm ly tâm trục ngang đúng kỹ thuật

• Kiểm tra toàn bộ hệ thống đường ống để loại bỏ tạp chất gây tắc nghẽn bánh bơm.
• Thực hiện mồi đầy chất lỏng vào buồng bơm trước khi nhấn nút khởi động động cơ.
• Mở hoàn toàn van cửa hút nhằm cung cấp đủ lưu lượng cho thiết bị vận hành.
• Đóng bớt van cửa xả khi bắt đầu chạy máy giúp giảm dòng điện khởi động motor.
• Quan sát chiều quay cánh quạt theo đúng hướng mũi tên in trên thân vỏ máy bơm.
• Theo dõi áp suất tại đồng hồ đo nhằm kiểm soát độ ổn định của dòng chảy.
• Điều chỉnh van xả từ từ cho đến khi đạt được thông số lưu lượng mong muốn.
• Ngắt nguồn điện ngay lập tức nếu phát hiện âm thanh lạ hoặc rung động bất thường.
