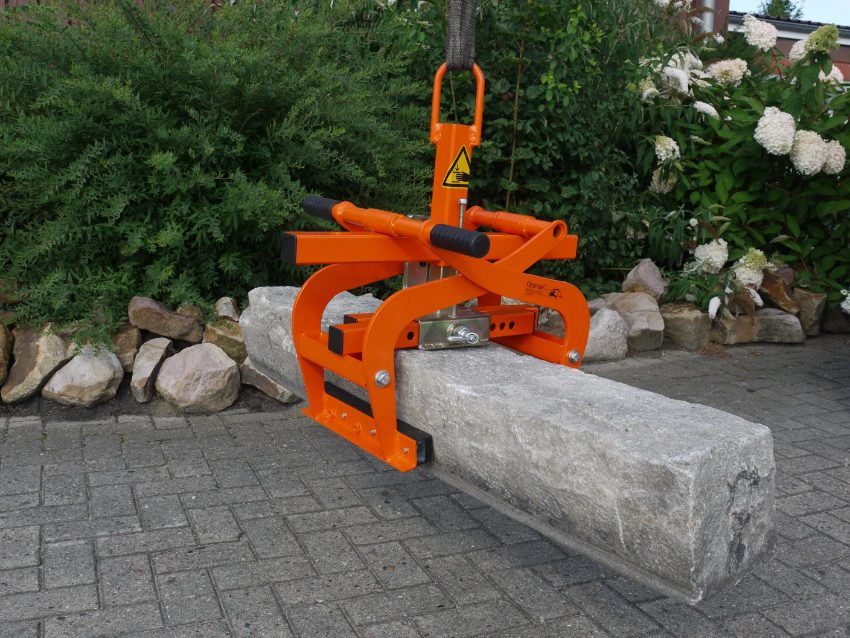

Kẹp cẩu đá là gì?

Kẹp cẩu đá hay còn được gọi là kẹp đá là thiết bị dùng để kẹp, hoạt động theo nguyên lý chuyển đổi lực kéo từ hệ thống cẩu thành lực kẹp vuông góc lên bề mặt vật liệu nhằm tạo ma sát giữ tải. Thông qua cơ cấu đòn bẩy hoặc tự siết, lực kẹp được khuếch đại tỷ lệ với tải trọng, giúp ổn định khối đá trong quá trình nâng. Hiệu quả của kẹp cẩu đá phụ thuộc vào hệ số ma sát, phân bố áp lực tiếp xúc và khả năng tự khóa, từ đó đảm bảo an toàn, hạn chế trượt và giảm ứng suất cục bộ gây hư hại vật liệu.

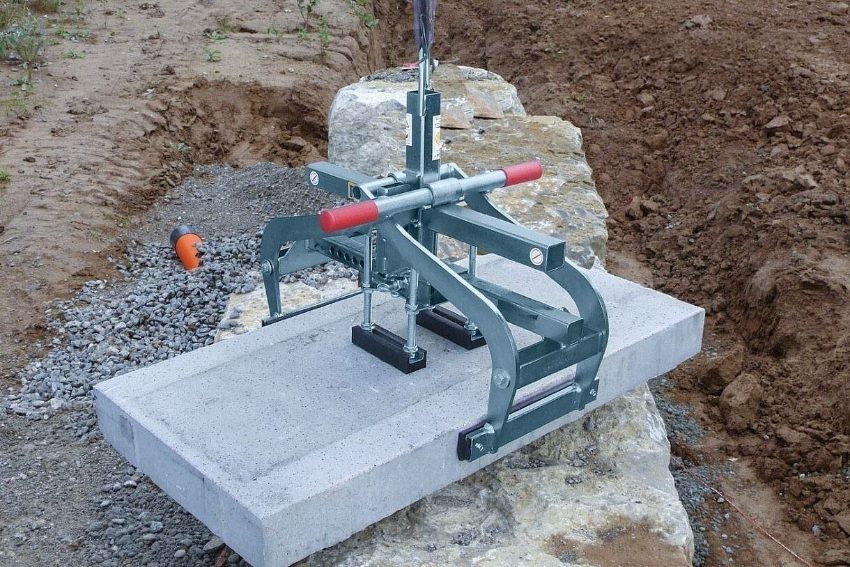

Đặc điểm nổi bật của kẹp cẩu đá

Kẹp cẩu đá sử dụng cơ cấu tự siết khuếch đại lực kẹp theo tải trọng nâng thực tế.
Hàm kẹp cẩu đá tối ưu hình học tiếp xúc giúp phân bố áp lực đều và giảm trượt.
Bề mặt kẹp cẩu đá xử lý tăng ma sát hạn chế mài mòn và bảo vệ cạnh đá.
Kẹp cẩu đá chế tạo từ thép hợp kim chịu lực cao đảm bảo độ bền mỏi dài hạn.
Cơ cấu truyền lực kẹp cẩu đá thiết kế giảm tổn hao cơ học và tăng hiệu suất kẹp.
kẹp cẩu đá duy trì ổn định tải nhờ cân bằng lực và hạn chế lệch tâm khi nâng.
Hệ thống khóa an toàn kẹp cẩu đá hoạt động cơ khí giúp giữ tải khi mất lực.
Kẹp cẩu đá tương thích nhiều hệ cẩu giúp linh hoạt trong vận hành công trường.
Thiết kế kẹp cẩu đá giảm khối lượng nhưng vẫn đảm bảo độ cứng và an toàn tải.
Kẹp cẩu đá tối ưu cho môi trường bụi ẩm giúp duy trì hiệu suất và tuổi thọ thiết bị.

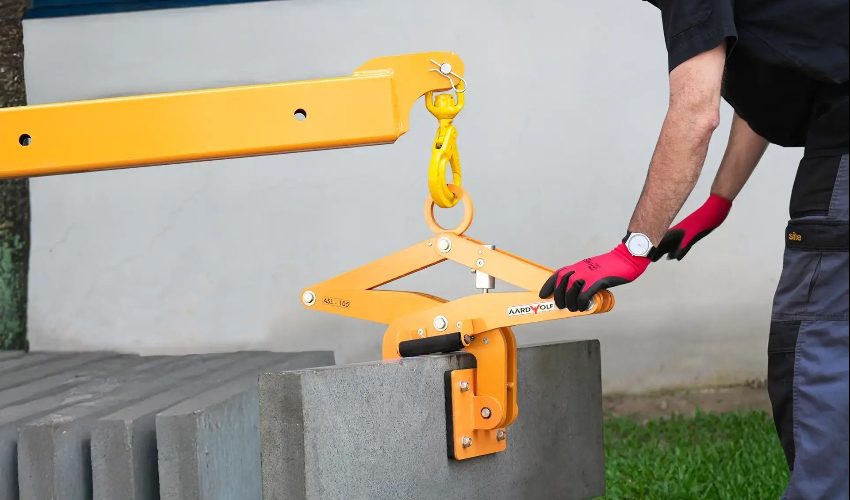

Kẹp cẩu đá có cấu tạo như thế nào?

Khung thân kẹp cẩu đá: chịu lực chính truyền tải ổn định đảm bảo bền mỏi.
Hàm kẹp cẩu đá: tiếp xúc trực tiếp tăng ma sát phân bố áp lực đều bề mặt.
Cơ cấu truyền lực kẹp cẩu đá: khuếch đại lực ép theo tải trọng nâng thực tế.
Trục quay và chốt kẹp cẩu đá: đảm bảo chuyển động linh hoạt giảm mài mòn.
Tai treo kẹp cẩu đá: liên kết móc cẩu cân bằng tải hạn chế lệch tâm nâng.
Cơ chế khóa an toàn kẹp cẩu đá: duy trì lực kẹp khi mất hoặc giảm tải nâng.
Lò xo tiền nạp kẹp cẩu đá: hỗ trợ tạo lực kẹp ban đầu trước khi nâng tải.
Bề mặt hàm kẹp cẩu đá: tăng độ bám chống trượt kéo dài tuổi thọ thiết bị.

Kẹp cẩu đá có bao nhiêu loại?

Kẹp cẩu đá được phân thành nhiều loại khác nhau tùy mục đích sử dụng và tải trọng nâng. Phổ biến nhất hiện nay gồm kẹp cẩu đá tấm và kẹp cẩu đá khối, mỗi loại có cấu tạo và ứng dụng riêng biệt.

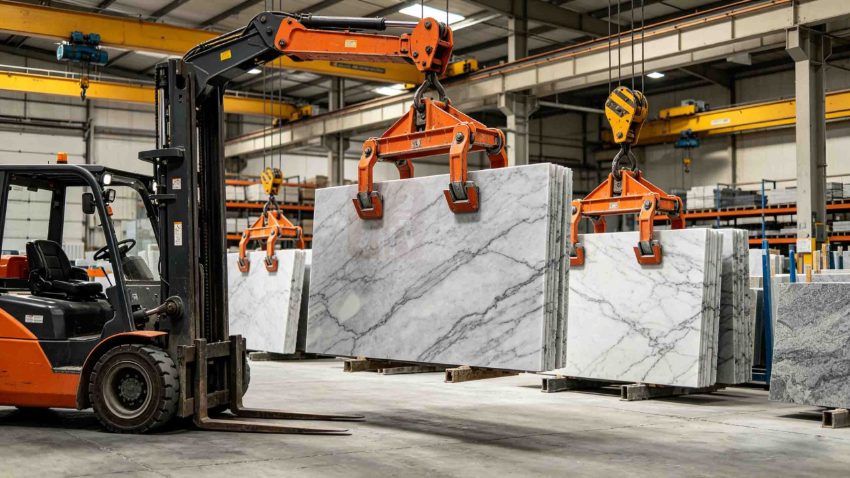

Kẹp cẩu đá tấm

Kẹp cẩu đá tấm là dòng thiết bị chuyên dùng để nâng và di chuyển các tấm đá tự nhiên như Granite, Marble hoặc thạch anh trong kho bãi và xưởng gia công. Thiết kế của loại kẹp này ưu tiên độ chính xác và khả năng ôm sát bề mặt đá, giúp hạn chế trượt và bảo vệ lớp hoàn thiện trong quá trình nâng hạ.

Ưu điểm:

Dùng cho đá dạng tấm (Granite, Marble, thạch anh).
Cơ chế tự siết theo tải trọng, càng nâng càng chặt.
Thường có lớp cao su chống trầy xước bề mặt đá.
Phù hợp môi trường kho, xưởng gia công đá hoàn thiện.

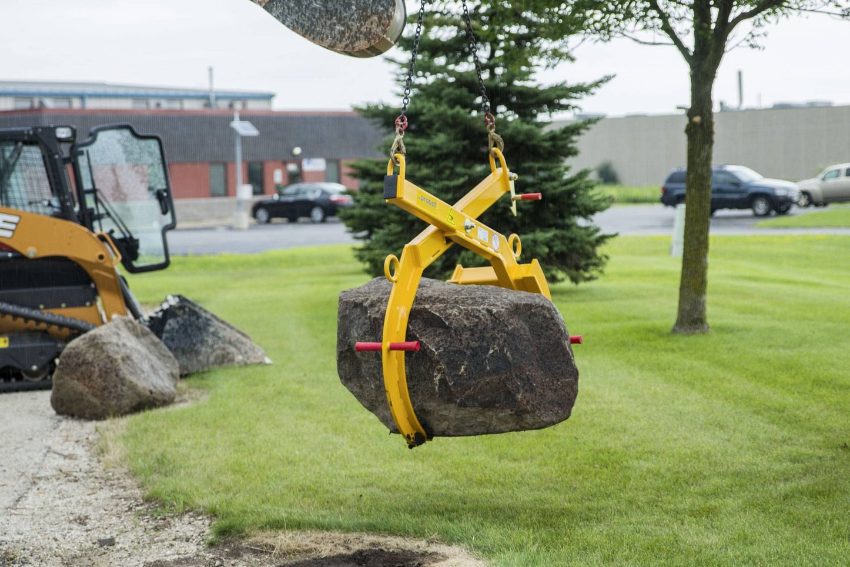

Kẹp cẩu đá khối, đá bó vỉa

Kẹp cẩu đá khối được thiết kế cho các loại đá có kích thước lớn, trọng lượng nặng như đá tảng hoặc đá bó vỉa trong xây dựng hạ tầng. So với kẹp đá tấm, loại này có kết cấu chắc chắn hơn, lực kẹp mạnh hơn để đáp ứng điều kiện làm việc ngoài công trường.

Đặc điểm nổi bật:

Dùng cho đá khối, đá tảng, đá bó vỉa trong các công trình xây dựng.
Kết cấu dày, chịu tải trọng lớn, đảm bảo độ bền trong môi trường nặng.
Tạo lực kẹp mạnh trên bề mặt đá thô, không cần hoàn thiện cao.
Ứng dụng trong thi công đường bộ, kè đá và công trình hạ tầng lớn.

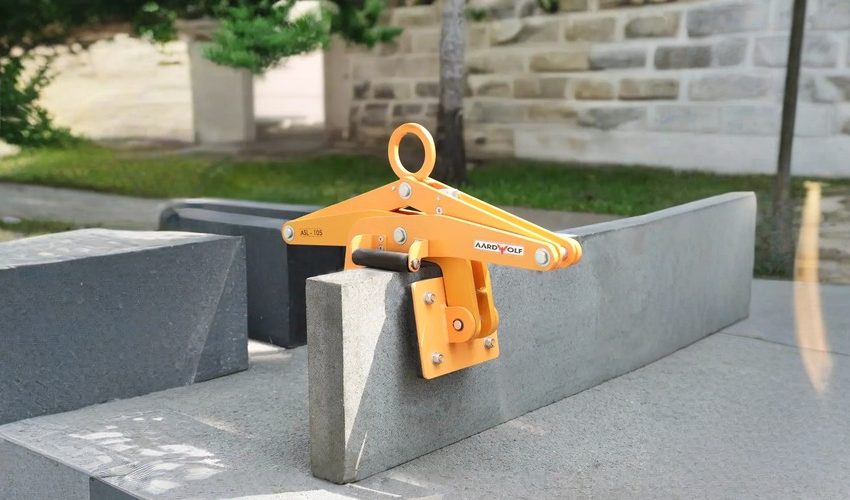

Lợi ích khi sử dụng kẹp cẩu đá

Kẹp cẩu đá giúp nâng hạ đá khối an toàn, giảm nguy cơ trượt tải khi vận hành.
Thiết bị hỗ trợ tối ưu thời gian bốc xếp đá tại xưởng gia công và công trình lớn.
Lực kẹp ổn định giúp hạn chế nứt vỡ bề mặt đá trong quá trình di chuyển liên tục.
Kẹp cẩu đá giảm đáng kể sức lao động thủ công trong môi trường nâng hạ tải nặng.
Thiết kế tự siết giúp tăng độ bám khi tải trọng thay đổi trong lúc vận hành thực tế.
Nhiều dòng kẹp hiện đại tích hợp khóa an toàn giúp hạn chế sự cố rơi tải bất ngờ.
Kẹp đá chuyên dụng phù hợp nâng granite, marble và đá kích thước lớn chính xác.
Thiết bị giúp tối ưu tải nâng cho hệ thống cẩu, tăng hiệu quả vận hành tổng thể.

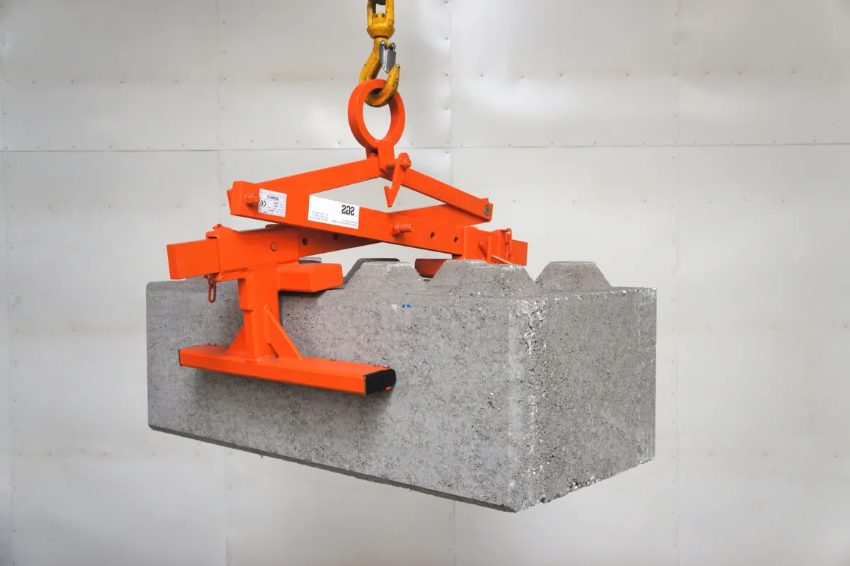

Cách vận hành của kẹp cẩu đá

Kẹp cẩu đá hoạt động bằng cách sử dụng lực nâng của cẩu để tạo ra lực kẹp giữ chặt khối đá. Ban đầu, hai hàm kẹp được mở ra để đặt vào vị trí cần nâng. Khi cẩu bắt đầu kéo lên, cơ cấu bên trong sẽ làm hai hàm tự động ép chặt vào bề mặt đá. Tải trọng càng lớn thì lực kẹp càng tăng, giúp giữ khối đá ổn định và hạn chế trượt trong quá trình di chuyển.

Trong lúc vận hành, kẹp cẩu đá sẽ tự cân bằng theo trọng tâm của vật nâng để lực được phân bố đều lên hai bên hàm kẹp. Nhờ đó, khối đá được giữ chắc hơn và giảm nguy cơ lệch tải. Sau khi hạ đá xuống vị trí mong muốn, lực nâng giảm dần khiến hàm kẹp mở ra và thiết bị trở về trạng thái ban đầu để tiếp tục chu trình làm việc.

Lực kẹp và hệ số an toàn của kẹp cẩu đá tính sao cho đúng

Lực kẹp phải đủ lớn để giữ chắc khối đá trong quá trình nâng, nhưng không được vượt quá giới hạn làm nứt, mẻ hoặc phá hủy bề mặt vật liệu. Nếu lực quá nhỏ, đá dễ bị trượt; nếu quá lớn, ứng suất tập trung tại điểm tiếp xúc có thể gây hư hỏng cạnh đá.

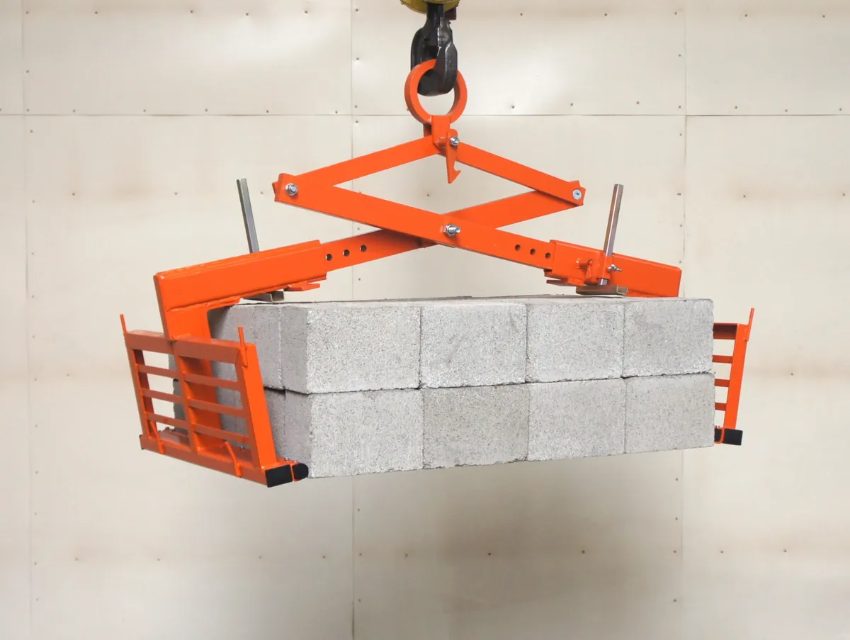

Nguyên lý chống trượt của kẹp cẩu đá

Khả năng giữ tải phụ thuộc trực tiếp vào lực ma sát sinh ra giữa hàm kẹp và bề mặt đá. Đó là điều kiện cơ bản để đá không bị trượt:

μ × N ≥ W × Kd

Trong đó:

μ: hệ số ma sát giữa hàm kẹp và đá.
N: tổng lực ép của hai hàm kẹp.
W: tải trọng khối đá.
Kd: hệ số tải động do rung lắc hoặc giật tải.

Nếu lực ma sát nhỏ hơn tải trọng thực tế, khối đá sẽ mất ổn định và trượt khỏi hàm kẹp.

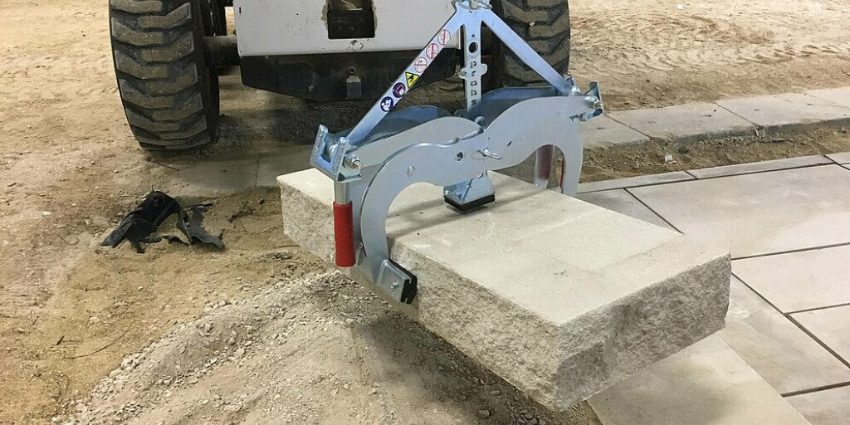

Các yếu tố ảnh hưởng đến lực kẹp

Lực kẹp không cố định mà thay đổi theo thiết kế cơ cấu và điều kiện làm việc thực tế:

Cơ cấu đòn bẩy: lực ép phụ thuộc chiều dài tay đòn và góc mở hàm kẹp.
Kẹp tự siết: tải trọng càng lớn thì lực kẹp càng tăng.
Bề mặt đá: đá mài bóng hoặc có nước làm giảm hệ số ma sát.
Diện tích tiếp xúc: vùng tiếp xúc nhỏ dễ tạo áp suất cục bộ cao.

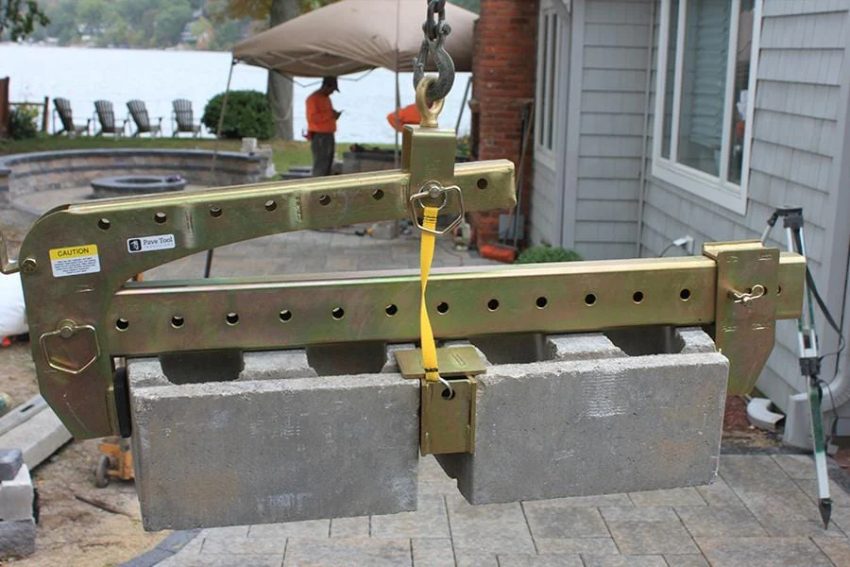

Ưu điểm trong thiết kế của hàm kẹp cẩu đá

Bề mặt hàm kẹp cẩu đá gia công răng cưa tăng ma sát ổn định.
Góc mở hàm kẹp cẩu đá tối ưu giúp tăng lực siết và ổn định.
Bo mép hàm kẹp cẩu đá hợp lý giúp giảm tập trung ứng suất cạnh.
Hàm kẹp cẩu đá diện tích lớn giúp phân bố lực đều giảm áp suất.
Thiết kế tự siết của kẹp cẩu đá tăng lực ép theo tải trọng nâng.
Hàm kẹp cẩu đá phủ chống mài mòn giúp duy trì độ bám lâu dài.
Thép hợp kim hàm kẹp cẩu đá chịu tải chu kỳ và rung động cao.
Hình học hàm kẹp cẩu đá tối ưu truyền lực ổn định và chống trượt.

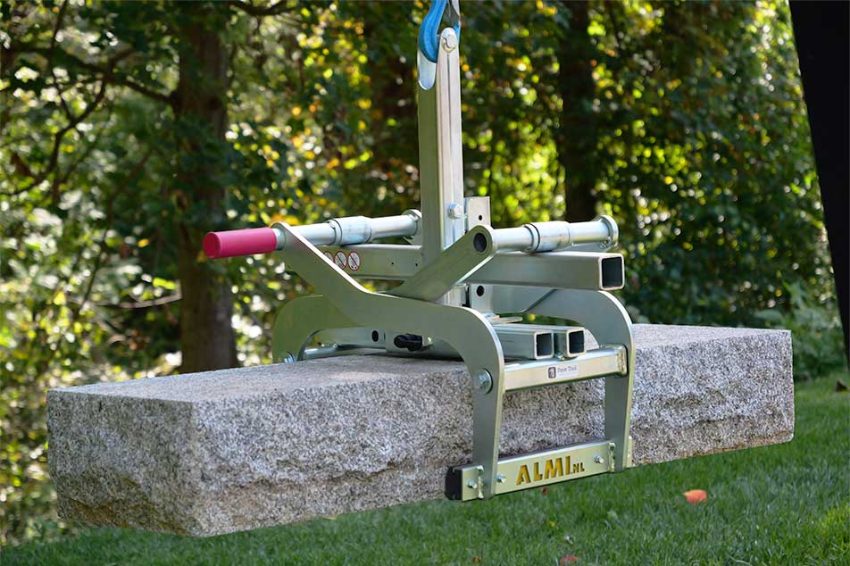

Cơ chế khóa an toàn của kẹp cẩu đá giúp ngăn tuột tải khi mất lực

Cơ chế khóa an toàn của kẹp cẩu đá đóng vai trò duy trì lực giữ tải khi xảy ra mất lực nâng, tụt áp hoặc dừng khẩn cấp. Các thiết kế hiện đại thường áp dụng nguyên lý fail-safe — hệ thống mặc định giữ tải thay vì nhả tải khi có sự cố,

Một số cơ cấu khóa phổ biến gồm:

Cam tự hãm (self-locking cam): tải càng lớn, lực khóa càng tăng.
Chốt khóa liên động: chỉ cho phép nâng khi hàm kẹp cẩu vào vị trí an toàn.
Lò xo tiền nạp: duy trì lực ép tối thiểu khi mất nguồn động lực.
Van một chiều và van giữ tải: ngăn tụt áp đối với kẹp thủy lực.
Khóa cơ khí bổ sung: giữ tải ngay cả khi hệ thủy lực gặp sự cố.

Bảo trì và kiểm định kẹp cẩu đá khi nào cần thay thế chi tiết chịu lực

Trong quá trình vận hành, kẹp cẩu đá phải liên tục làm việc dưới tải trọng lớn và điều kiện môi trường khắc nghiệt, vì vậy việc kiểm tra định kỳ các chi tiết chịu lực là cần thiết để duy trì độ an toàn, ổn định và hạn chế rủi ro hư hỏng ngoài ý muốn.

Hạng mục kiểm tra	Nội dung kỹ thuật cần theo dõi	Dấu hiệu cần thay thế / xử lý
Bề mặt hàm kẹp	Hàm kẹp thường làm việc trong môi trường bụi đá và tải lặp nên bề mặt răng dễ bị mài mòn, làm giảm hệ số ma sát và khả năng giữ tải.	Thay thế khi chiều cao răng mòn quá giới hạn cho phép (thường >20–30%) hoặc xuất hiện hiện tượng trượt tải.
Khớp xoay và chốt liên kết	Kiểm tra độ rơ, khe hở khớp và tình trạng mòn tại các vị trí truyền lực chính để tránh lệch tâm khi nâng.	Thay khi khe hở vượt chuẩn kỹ thuật hoặc xuất hiện biến dạng bất thường.
Mối hàn và vùng chịu ứng suất	Các góc lượn, mối hàn và vùng chuyển tiếp tiết diện là nơi dễ phát sinh nứt mỏi do tải chu kỳ.	Ngừng sử dụng ngay khi phát hiện nứt vi mô hoặc dấu hiệu tập trung ứng suất.
Càng kẹp và kết cấu chính	Theo dõi biến dạng dư, cong vênh hoặc xoắn do quá tải lặp lại trong thời gian dài.	Thay thế khi xuất hiện biến dạng vĩnh viễn ảnh hưởng đến độ đồng đều lực kẹp.
Kiểm định NDT	Các chi tiết chịu lực quan trọng nên được kiểm tra không phá hủy (NDT) bằng siêu âm hoặc từ tính theo chu kỳ giờ làm việc.	Thực hiện kiểm định định kỳ để phát hiện nứt ẩn trước khi xảy ra sự cố kết cấu.
Quản lý tuổi thọ thiết bị	Ghi log tải nâng, thời gian vận hành và số chu kỳ làm việc giúp dự báo tuổi thọ thực tế của kẹp.	Lập kế hoạch thay thế chủ động trước khi đạt giới hạn mỏi thiết kế.

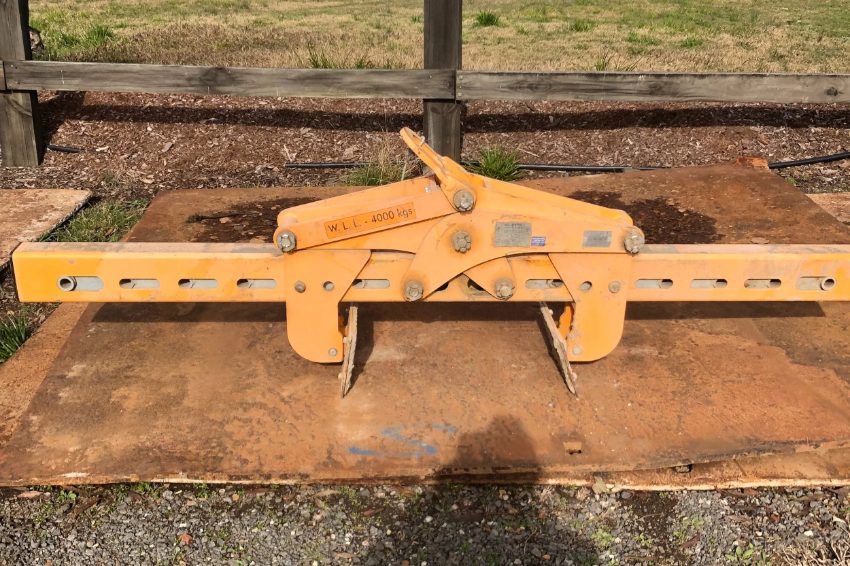

Ứng dụng thực tế của kẹp cẩu đá

Kẹp cẩu đá hỗ trợ nâng chuyển khối granite lớn an toàn trong nhà máy chế biến đá.
Thường sử dụng tại mỏ khai thác, bãi đá và công trình xây dựng quy mô lớn.
Kẹp cẩu đá giúp giảm nhân công thủ công, tăng tốc độ bốc xếp và vận chuyển vật liệu.
Trong ngành cảng biển, kẹp cẩu đá hỗ trợ xếp dỡ đá khối lên container nhanh chóng.
Các xưởng gia công đá ứng dụng kẹp thủy lực nhằm hạn chế nứt vỡ khi nâng hạ.
