Máy bơm Inline

Máy bơm Inline nổi bật với thiết kế lắp đặt thẳng hàng giúp tối ưu không gian và duy trì dòng chảy ổn định trong hệ thống. Nhờ khả năng vận hành liên tục, áp lực nước mạnh và độ rung thấp, dòng bơm này được ứng dụng rộng rãi trong cấp nước, HVAC và tuần hoàn công nghiệp hiện đại.

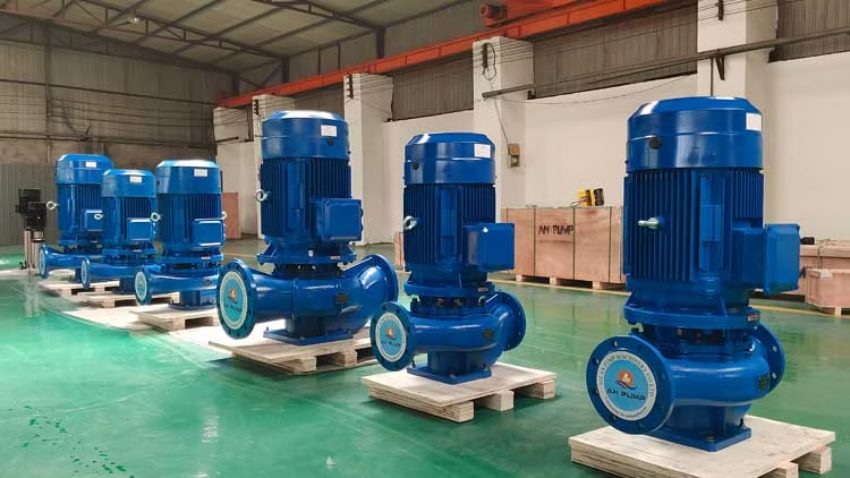

Máy bơm Inline là gì?

Máy bơm Inline thuộc dòng bơm ly tâm có thiết kế cửa hút và cửa xả nằm trên cùng một đường thẳng. Cấu trúc đặc biệt này cho phép thiết bị lắp đặt trực tiếp trên đường ống như một đoạn ống nối, tiết kiệm tối đa không gian diện tích sàn. Máy thường vận hành theo kiểu trục đứng với động cơ đặt phía trên, giúp giảm thiểu độ lệch tâm và rung động. Thiết bị chuyên dùng cho hệ thống tuần hoàn nước nóng, điều hòa trung tâm hoặc tăng áp dân dụng.

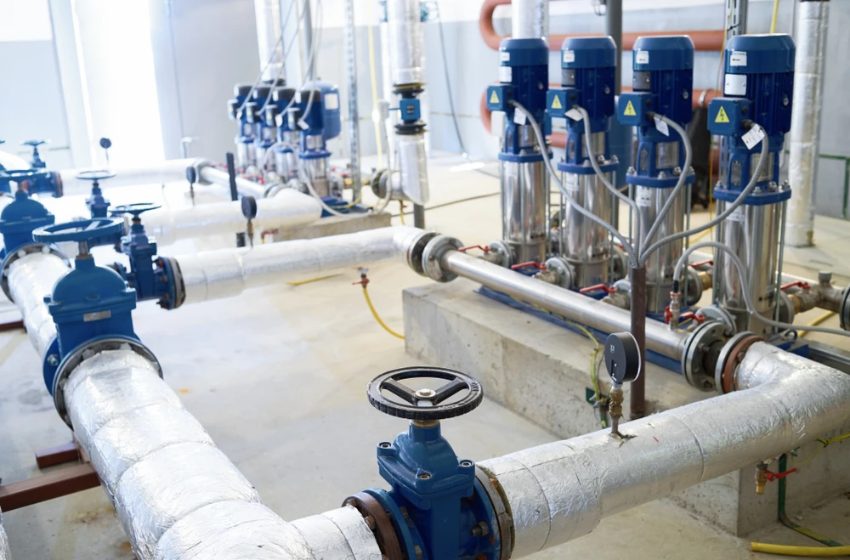

Cấu tạo máy bơm inline

• Thân bơm đúc từ gang hoặc inox giúp chịu áp lực dòng chảy cao và bền bỉ.
• Cửa hút và cửa xả thiết kế đồng trục cho phép lắp đặt trực tiếp trên ống.
• Bánh công tác tạo lực ly tâm đẩy chất lỏng di chuyển với lưu lượng ổn định nhất.
• Trục bơm truyền động năng từ motor giúp hệ thống vận hành liên tục không ngừng nghỉ.
• Động cơ điện hiệu suất cao cung cấp momen xoắn mạnh mẽ cho bánh công tác quay.
• Phớt làm kín ngăn chặn hoàn toàn tình trạng rò rỉ nước tại vị trí trục máy.
• Vòng bi hỗ trợ trục quay êm ái giảm thiểu ma sát và tiếng ồn vận hành.
• Hộp đấu nối điện bảo vệ các đầu dây an toàn khỏi tác động từ môi trường.

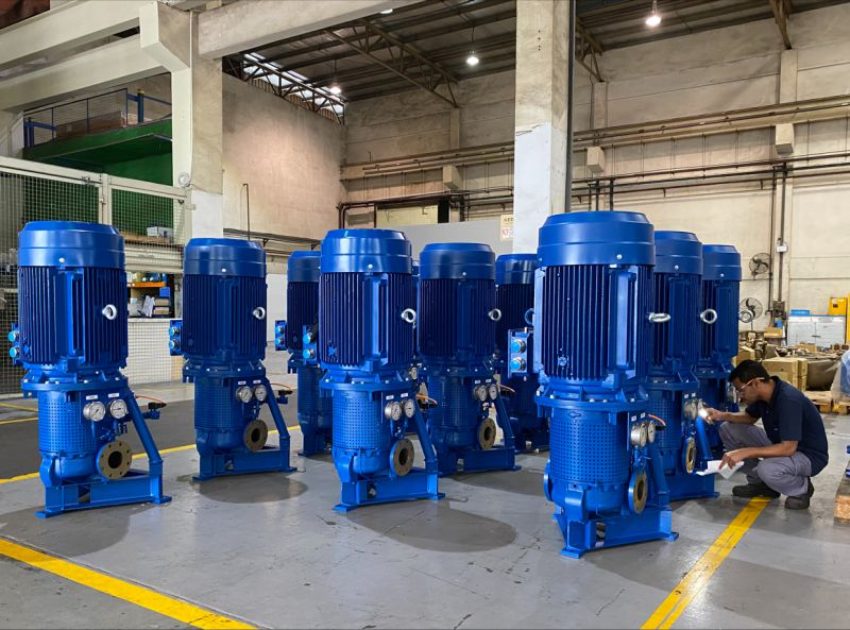

Cơ chế hoạt động của máy bơm inline

Máy bơm Inline hoạt động dựa trên nguyên lý lực ly tâm tạo ra từ bánh công tác quay tốc độ cao. Khi động cơ khởi động, chất lỏng đi vào tâm bánh công tác qua cửa hút nằm đồng trục với đường ống. Lực ly tâm đẩy dòng nước văng ra mép cánh bơm, chuyển hóa động năng thành áp năng áp suất cao. Luồng chất lỏng tiếp tục di chuyển thẳng đến cửa xả để đi vào hệ thống. Thiết kế đồng trục giúp dòng chảy lưu thông liên tục, ổn định và giảm thiểu tổn thất áp suất.

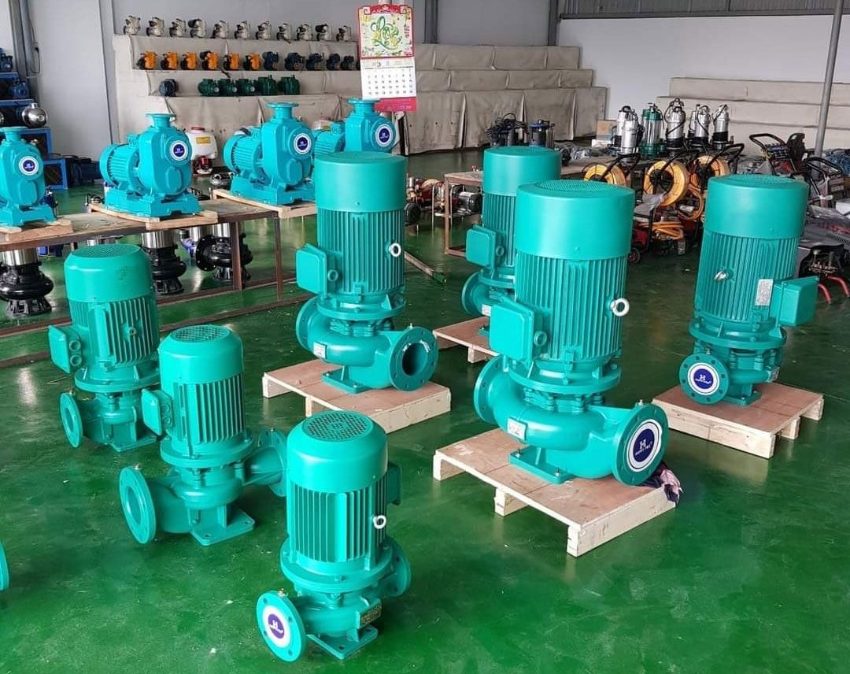

Máy bơm Inline được phân loại như thế nào?

Máy bơm Inline gồm hai loại chính là trục đứng và trục ngang với thiết kế cửa hút, cửa xả đồng trục. Thiết bị phân chia theo vật liệu gang hoặc inox, phục vụ nhu cầu tuần hoàn nước nóng và điều hòa.

• Máy Inline trục đứng đơn tầng cánh: Thiết kế trục đứng gọn gàng, vận hành êm ái trong hệ thống HVAC.
• Máy Inline trục ngang đơn tầng cánh: Cấu tạo trục ngang thẳng hàng, tối ưu truyền động và kiệm diện tích.
• Máy Inline thân gang cánh đồng: Thân gang cánh đồng chịu nhiệt tốt, hạn chế xâm thực trong nước nóng.
• Máy Inline thân inox chống ăn mòn: Thân inox chống oxy hóa hiệu quả, phù hợp môi trường hóa chất nhẹ.
• Máy Inline nước nóng chịu nhiệt cao: Phớt chịu nhiệt chuyên dụng, vận hành ổn định trong hệ thống hoàn nóng.
• Máy Inline tuần hoàn nước làm mát: Thiết kế đồng trục nhỏ gọn, duy trì nhiệt độ ổn định cho Chiller.

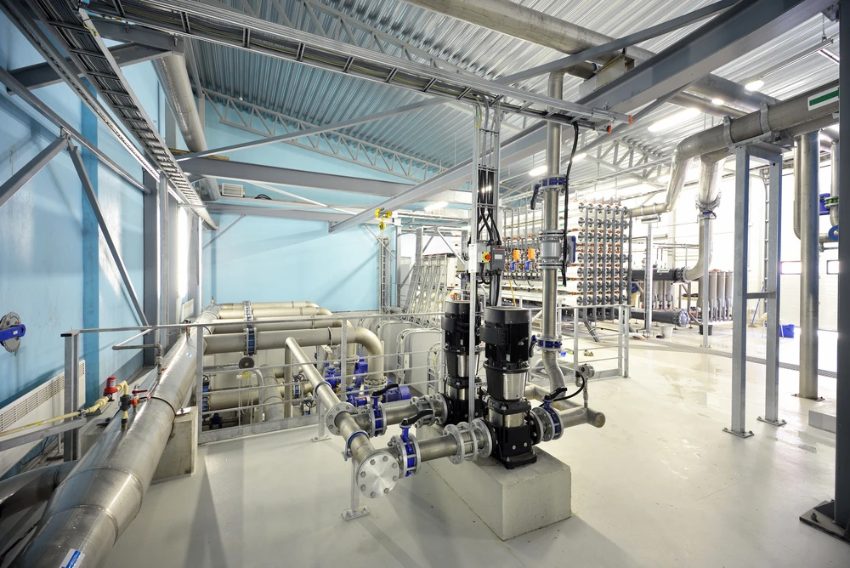

Ưu điểm nổi bật của máy bơm inline

• Thiết kế cửa hút và xả đồng trục giúp lắp đặt trực tiếp trên hệ thống ống dẫn.
• Kích thước gọn nhẹ giúp tiết kiệm tối đa diện tích sàn cho các phòng máy hẹp.
• Quy trình lắp đặt đơn giản không đòi hỏi bệ móng bê tông quy mô cồng kềnh.
• Cấu trúc trục đứng giúp giảm thiểu rung động và tiếng ồn lớn khi máy vận hành.
• Vật liệu đa dạng từ gang đến inox giúp hoạt động bền bỉ trong nhiều môi trường.
• Cơ chế tháo lắp nhanh chóng hỗ trợ việc bảo trì định kỳ trở nên dễ dàng hơn.
• Hiệu suất thủy lực cao giúp tối ưu hóa điện năng tiêu thụ cho toàn hệ thống.
• Khả năng vận hành liên tục duy trì áp suất ổn định cho mạng lưới cấp nước.

Phân tích tổn thất áp suất thủy lực hệ thống bơm inline

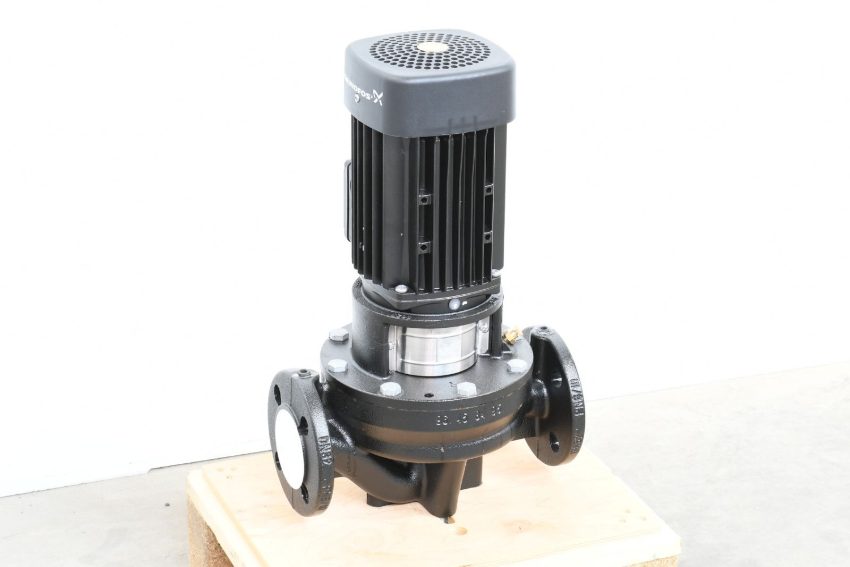

Tối ưu hiệu suất thủy động lực học cánh bơm

Tối ưu hiệu suất thủy động lực học cánh bơm yêu cầu tinh chỉnh góc nghiêng và độ dày lá cánh nhằm giảm thiểu tổn thất ma sát. Việc sử dụng phần mềm mô phỏng CFD hỗ trợ xác định chính xác quỹ đạo dòng chảy, hạn chế vùng xoáy và hiện tượng tách dòng tại mép lá cánh. Bề mặt bánh công tác cần gia công nhẵn mịn, giảm trở lực thủy lực khi lưu chất tiếp xúc trực tiếp. Điều chỉnh khe hở giữa cánh bơm và vỏ máy giúp hạn chế dòng rò ngược, duy trì cột áp ổn định.

Đặc tính rung động của động cơ máy bơm inline

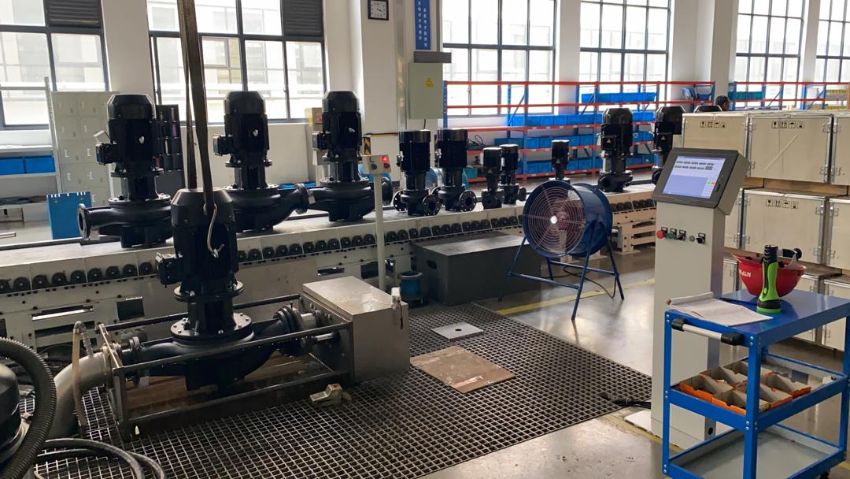

Giải pháp kiểm soát lưu lượng biến tần bơm inline công nghiệp

Giải pháp biến tần (VFD) điều khiển lưu lượng thông qua việc thay đổi tần số dòng điện, trực tiếp điều chỉnh tốc độ quay động cơ. Phương pháp này loại bỏ tổn thất năng lượng tại các van tiết lưu truyền thống, duy trì áp suất hệ thống ổn định theo nhu cầu thực tế. Cảm biến áp suất gửi tín hiệu về bộ xử lý nhằm tối ưu hóa công suất vận hành, giảm dòng khởi động và bảo vệ động cơ khỏi quá tải. Hệ thống vận hành linh hoạt, nâng cao tuổi thọ thiết bị và tiết kiệm điện năng đáng kể.

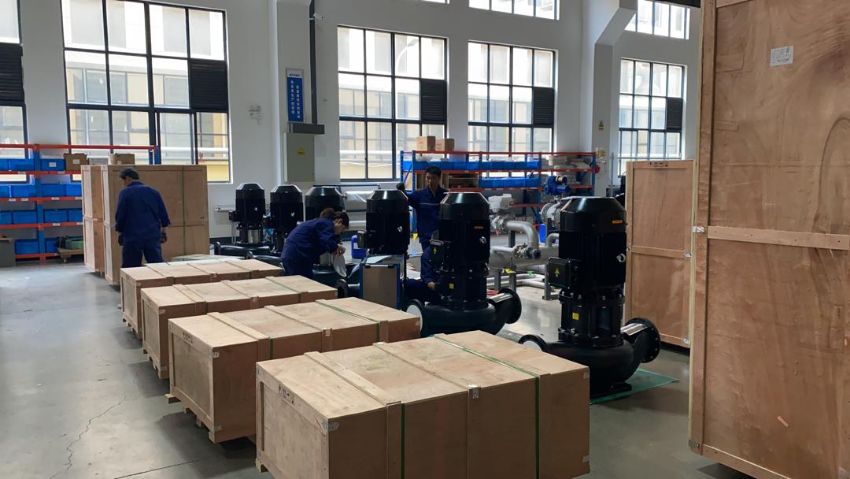

Quy trình vận hành máy bơm inline đúng cách

• Kiểm tra toàn bộ hệ thống đường ống và vị trí nối điện trước khi khởi động máy.
• Mở hoàn toàn van cửa hút để chất lỏng đi vào buồng bơm tránh chạy khô máy.
• Xả hết khí tồn đọng bên trong đầu bơm thông qua van xả khí chuyên dụng trên.
• Đóng bớt van cửa xả nhằm giảm dòng khởi động bảo vệ an toàn cho động cơ.
• Bấm nút khởi động máy và theo dõi chiều quay của cánh bơm theo hướng dẫn chuẩn.
• Mở dần van cửa xả từ từ cho đến khi đạt được lưu lượng áp suất mong muốn.
• Theo dõi các chỉ số về dòng điện cùng độ rung động suốt quá trình máy chạy.
• Ngắt nguồn điện và đóng các van chặn khi hoàn thành chu kỳ vận hành hệ thống.
