Bót lái thủy lực

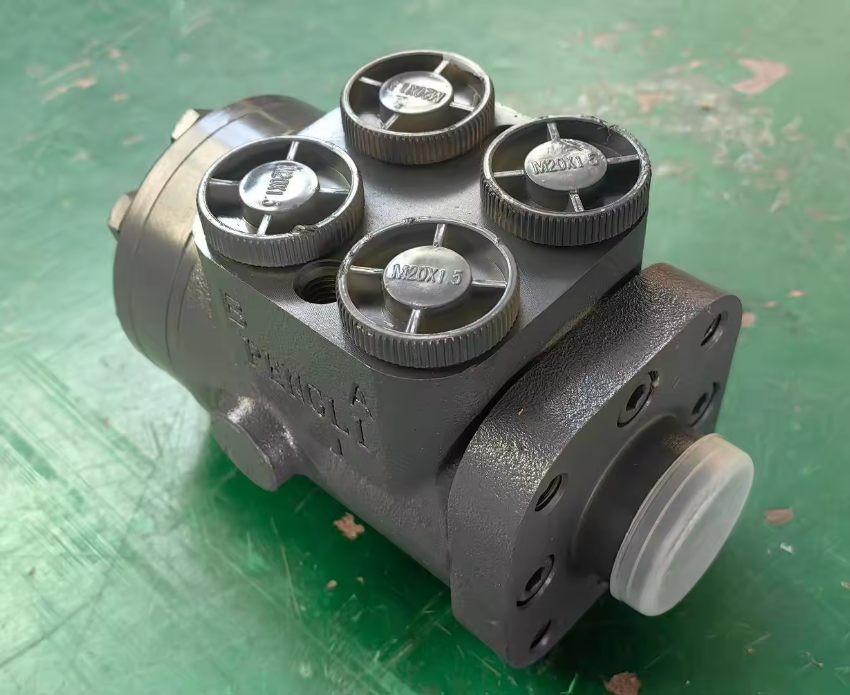

Bót lái thủy lực là gì?

Bót lái thủy lực đóng vai trò thiết bị điều phối dòng chất lỏng áp suất cao trong hệ thống lái tàu thủy hoặc xe cơ giới. Cơ cấu này nhận lực tác động từ vô lăng để đóng mở các van điều hướng bên trong, đưa dầu thủy lực đến xilanh lực. Thiết kế dạng van xoay tỷ lệ giúp kiểm soát lưu lượng dầu chính xác theo góc quay của người điều khiển. Thiết bị vận hành ổn định trong môi trường tải nặng, giảm thiểu rung chấn và tăng khả năng phản hồi lực thực tế.

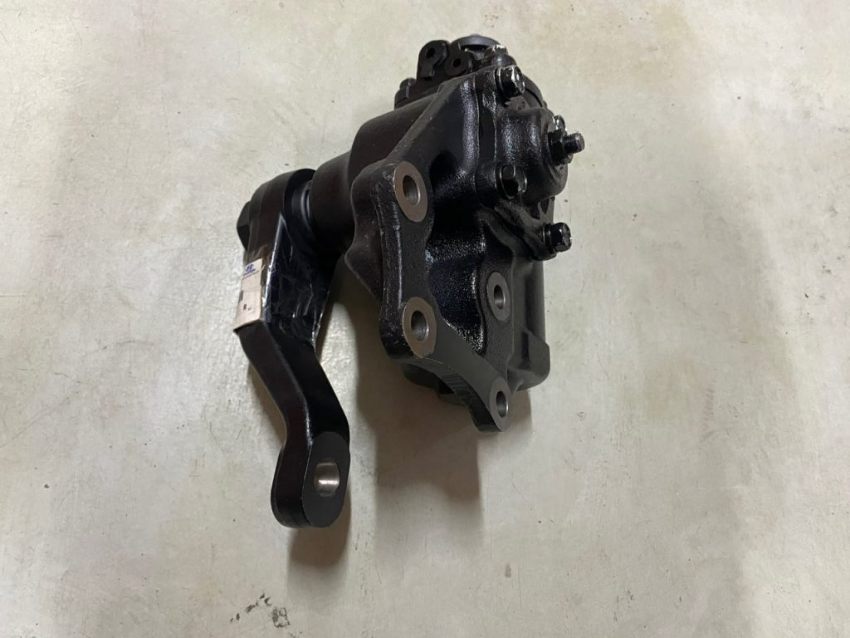

Cấu tạo bót lái thủy lực

• Thân bót lái bằng gang đúc bảo vệ các chi tiết van và rãnh dẫn dầu bên trong
• Trục van trung tâm tiếp nhận lực xoay từ vô lăng để điều tiết dòng dầu lái
• Cánh gạt hoặc bánh răng tạo áp lực đẩy chất lỏng thủy lực đến các cửa xả
• Đường dầu vào kết nối với bơm thủy lực để cung cấp năng lượng cho hệ thống lái
• Các cửa dầu ra dẫn lưu chất áp suất cao tới xilanh lực điều khiển bánh lái
• Van một chiều ngăn dòng dầu chảy ngược giúp duy trì áp suất ổn định trong bót
• Bộ phớt làm kín ngăn chặn rò rỉ dầu thủy lực ra ngoài môi trường vận hành
• Lò xo hồi vị đưa trục van về vị trí trung tâm khi người lái thả vô lăng

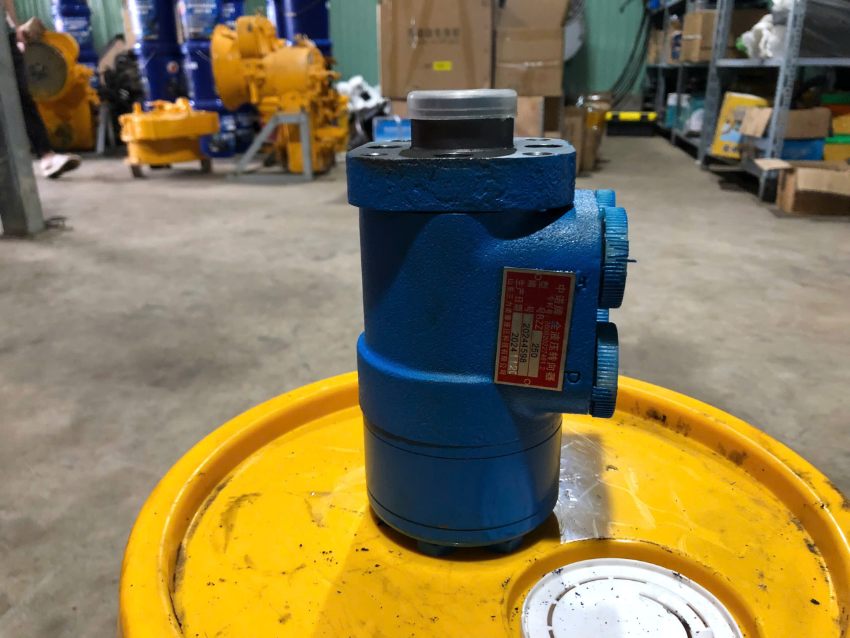

Bót lái thủy lực vận hành ra sao?

Bót lái thủy lực vận hành dựa trên sự kết hợp giữa chuyển động cơ học và áp suất chất lỏng. Khi vô lăng xoay, trục van bên trong bót lái chuyển động làm mở các rãnh dẫn dầu tương ứng. Dầu thủy lực từ bơm áp lực chảy qua các cửa van, đi theo đường ống đến xilanh lực để đẩy bánh lái sang trái hoặc phải. Lượng dầu cấp vào tỷ lệ thuận với góc quay vô lăng, giúp tàu chuyển hướng chính xác. Khi ngừng xoay, các van đóng lại, duy trì áp suất giữ bánh lái cố định.

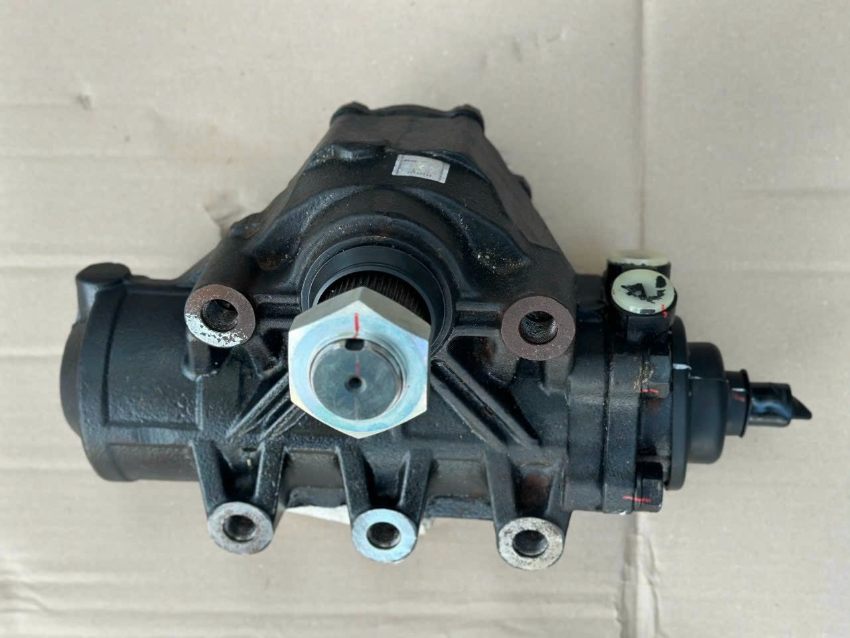

Các loại bót lái thủy lực phổ biến hiện nay

Bót lái thủy lực phân loại chủ yếu dựa trên cơ chế van điều khiển gồm loại tâm mở, tâm đóng và bót lái cảm biến tải. Mỗi thiết kế tương thích với từng dòng bơm thủy lực và cấu hình hệ thống tàu.

Bót lái thủy lực kiểu hở (Open Center)

Bót lái thủy lực kiểu hở (Open Center) duy trì dòng dầu lưu thông liên tục từ bơm về thùng chứa khi vô lăng ở vị trí trung tâm. Hệ thống sử dụng bơm lưu lượng cố định, giúp giảm áp suất dư thừa và nhiệt lượng phát sinh lúc không điều hướng. Cơ chế vận hành đơn giản, phổ biến trên các tàu cỡ nhỏ.

Bót lái thủy lực kiểu đóng (Closed Center)

Bót lái thủy lực kiểu đóng (Closed Center) ngăn chặn dòng chất lỏng lưu thông khi vô lăng ở vị trí trung tâm. Hệ thống kết hợp với bơm piston lưu lượng thay đổi, giúp duy trì áp suất chờ tức thì tại các cửa van. Cơ chế tối ưu hóa hiệu suất năng lượng, phản hồi điều khiển cực nhanh trên các tàu tải trọng lớn.

Bót lái thủy lực cảm biến tải (Load Sensing)

Bót lái thủy lực cảm biến tải (Load Sensing) truyền tín hiệu áp suất yêu cầu trực tiếp đến bơm điều khiển lưu lượng. Hệ thống chỉ cung cấp lượng dầu cần thiết dựa trên tải trọng thực tế tại bánh lái, triệt tiêu tổn thất năng lượng dư thừa. Công nghệ giúp vận hành êm ái, giảm nhiệt độ dầu và tăng độ bền toàn bộ hệ thống lái.

Bót lái thủy lực không phản lực (Non-Reaction)

Bót lái thủy lực không phản lực (Non-Reaction) cô lập hoàn toàn lực tác động ngược từ bánh lái lên vô lăng khi ở vị trí trung tâm. Các van khóa giữ cố định dòng dầu trong xilanh, triệt tiêu hiện tượng vành lái tự quay do sóng hoặc dòng chảy. Thiết kế mang lại sự ổn định, giúp thuyền trưởng giữ hướng tàu chính xác mà không tốn sức.

Bót lái thủy lực có phản lực (Reaction)

Bót lái thủy lực có phản lực (Reaction) cho phép lực tác động từ bánh lái truyền ngược về vô lăng. Khi tàu chịu ảnh hưởng của sóng hoặc dòng chảy, thuyền trưởng cảm nhận rõ độ nặng nhẹ và hướng dịch chuyển thực tế của bánh lái qua vành tay lái. Cơ chế tự động đưa vô lăng về vị trí trung tâm, tăng cường cảm giác lái chân thực.

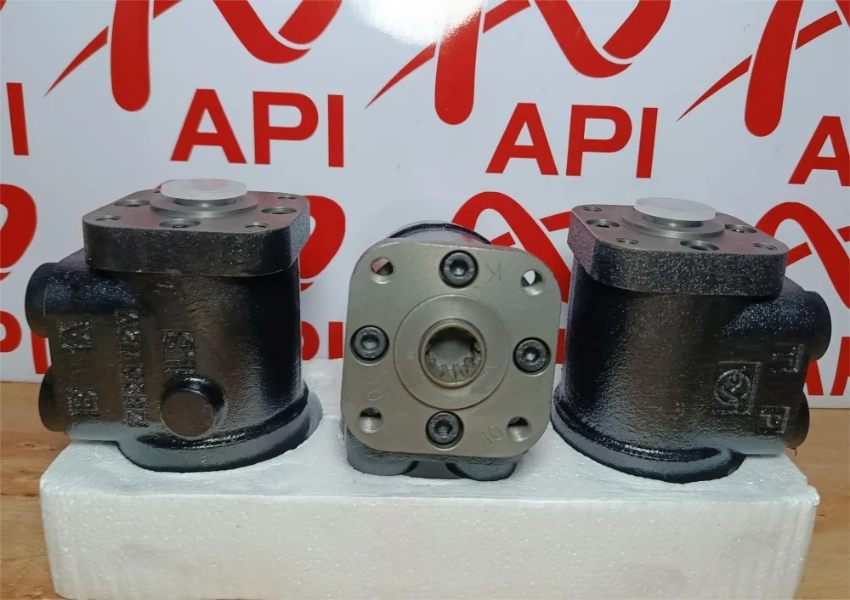

Bót lái thủy lực mang lại lợi ích gì?

• Hệ thống bót lái giúp người điều khiển tàu xoay vành lái nhẹ nhàng và linh hoạt
• Cấu tạo van thông minh hỗ trợ duy trì hướng đi ổn định trong điều kiện sóng lớn
• Khả năng điều tiết lưu lượng dầu chính xác giúp tàu phản ứng nhanh với lệnh lái
• Thiết kế gọn nhẹ cho phép lắp đặt dễ dàng tại khu vực cabin điều khiển tàu thủy
• Bót lái vận hành êm ái góp phần giảm thiểu tiếng ồn trong quá trình vận hành
• Cơ chế thủy lực giảm áp lực cơ học lên các khớp nối của hệ thống lái
• Độ bền cao của thiết bị giúp tối ưu hóa chi phí bảo trì cho chủ tàu
• Khả năng tương thích tốt với nhiều loại bơm thủy lực phổ biến trên thị trường hiện nay

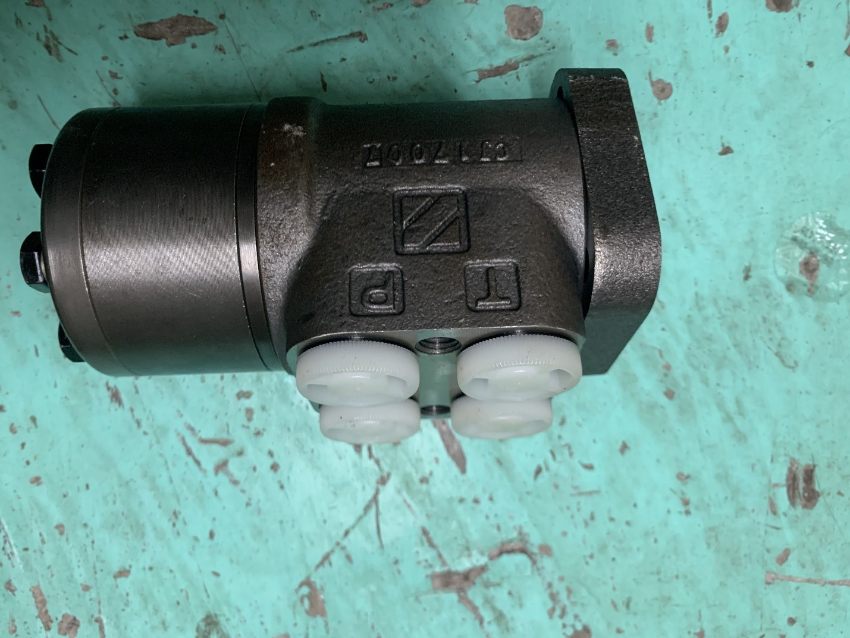

Thông số kỹ thuật định mức hướng dẫn lựa chọn bót lái thủy lực

• Lưu lượng định mức của bót lái phải phù hợp với công suất bơm thủy lực hệ thống
• Xác định áp suất vận hành tối đa nhằm đảm bảo khả năng chịu tải của thiết bị
• Tính toán thể tích xilanh lái để lựa chọn mã bót lái có dung tích tương ứng
• Kiểm tra kích thước các cổng ren đấu nối dầu thủy lực theo tiêu chuẩn kỹ thuật
• Lựa chọn kiểu tâm đóng hoặc tâm hở tùy thuộc vào sơ đồ mạch thủy lực tàu
• Xem xét đặc tính phản lực hoặc không phản lực dựa trên nhu cầu cảm giác lái
• Đánh giá vật liệu chế tạo thân bót nhằm thích ứng tốt môi trường nước biển mặn
• Xác định kiểu trục then hoa hoặc trục chốt để kết nối khớp với vô lăng lái

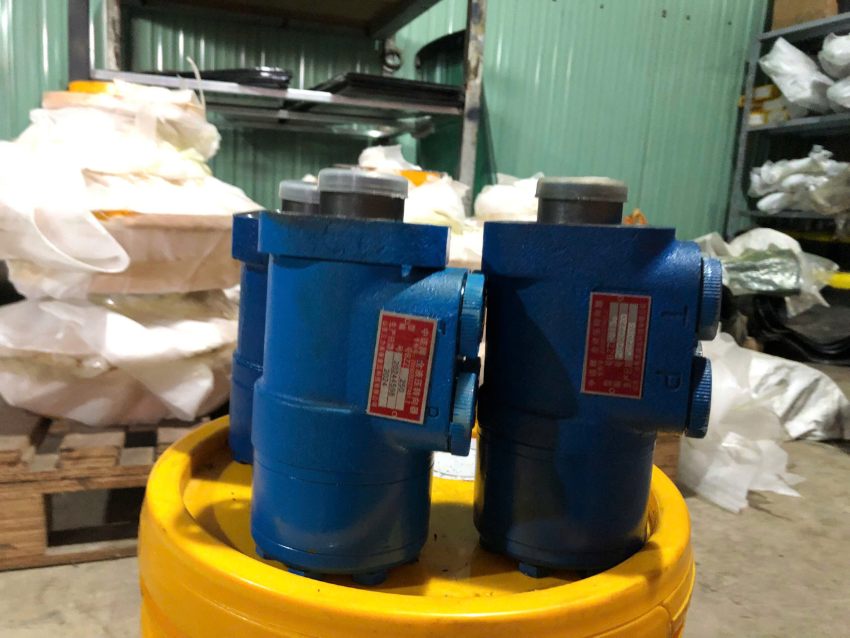

Quy trình kiểm tra bảo dưỡng khắc phục sự cố bót lái thủy lực

• Kiểm tra rò rỉ dầu tại các cổng kết nối và phớt làm kín của bót lái
• Vệ sinh sạch sẽ bề mặt thiết bị nhằm phát hiện sớm các vết nứt cơ học
• Thay thế dầu thủy lực định kỳ giúp loại bỏ cặn bẩn gây tắc nghẽn van bót
• Xả bọt khí trong hệ thống để khắc phục hiện tượng vô lăng bị rung khi quay
• Siết chặt các bu lông cố định bót lái vào bảng điều khiển của cabin tàu thủy
• Đo áp suất đường dầu bằng đồng hồ chuyên dụng nhằm kiểm tra hiệu suất vận hành
• Thay mới bộ gioăng phớt nếu phát hiện dầu chảy dọc theo trục của vô lăng lái
• Thử nghiệm độ nhạy bén của hệ thống lái sau khi hoàn tất các bước bảo trì

Phân tích sơ đồ mạch thủy lực điều khiển hệ thống lái xe cơ giới

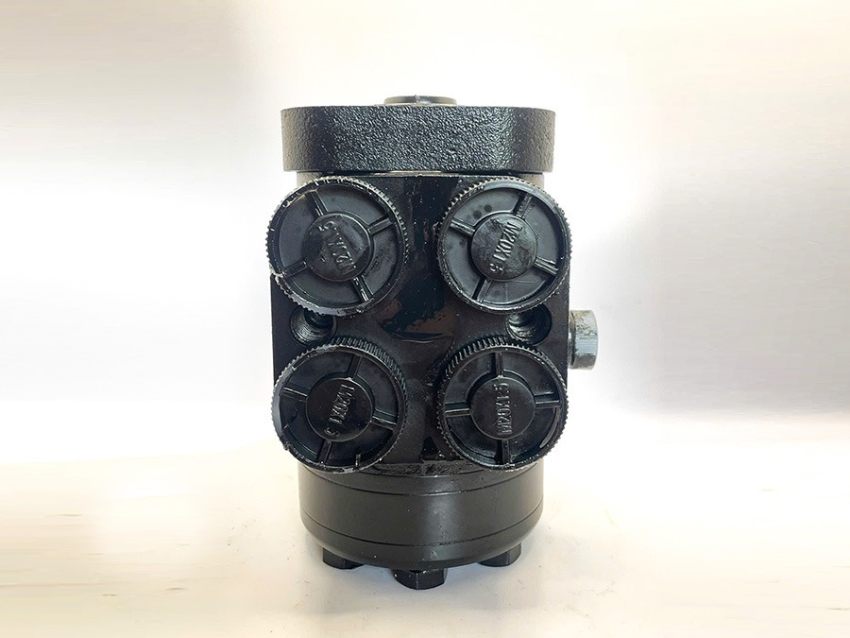

Cách sử dụng bót lái thủy lực đúng kỹ thuật

• Kiểm tra mức dầu thủy lực trong bình chứa trước khi khởi động động cơ hệ thống lái
• Khởi động bơm thủy lực và chạy không tải để dầu lưu thông đều khắp các van bót
• Xoay vô lăng chậm rãi sang hai bên nhằm loại bỏ không khí dư thừa trong đường ống
• Vận hành vành lái nhẹ nhàng tránh tác động lực quá mạnh gây quá tải van an toàn
• Theo dõi nhiệt độ dầu thủy lực thường xuyên để tránh hiện tượng bót lái bị nóng quá
• Luôn quan sát các đầu nối ống dẫn dầu nhằm phát hiện dấu hiệu rò rỉ áp suất
• Vệ sinh sạch sẽ trục vô lăng giúp ngăn chặn bụi bẩn xâm nhập vào phớt làm kín
• Ngắt hệ thống thủy lực đúng quy trình sau khi kết thúc thời gian vận hành máy móc
