Tời thủy lực

Tời thủy lực được sử dụng rộng rãi trong các hệ thống kéo, nâng tải trọng lớn, đặc biệt tại hàng hải, xây dựng, khai thác và xe chuyên dụng. Với yêu cầu vận hành liên tục và lực kéo cao, việc lựa chọn tời phù hợp cần dựa trên mô-men xoắn, lực kéo, lưu lượng dầu và điều kiện làm việc để đảm bảo hiệu suất, độ bền và an toàn trong thực tế.

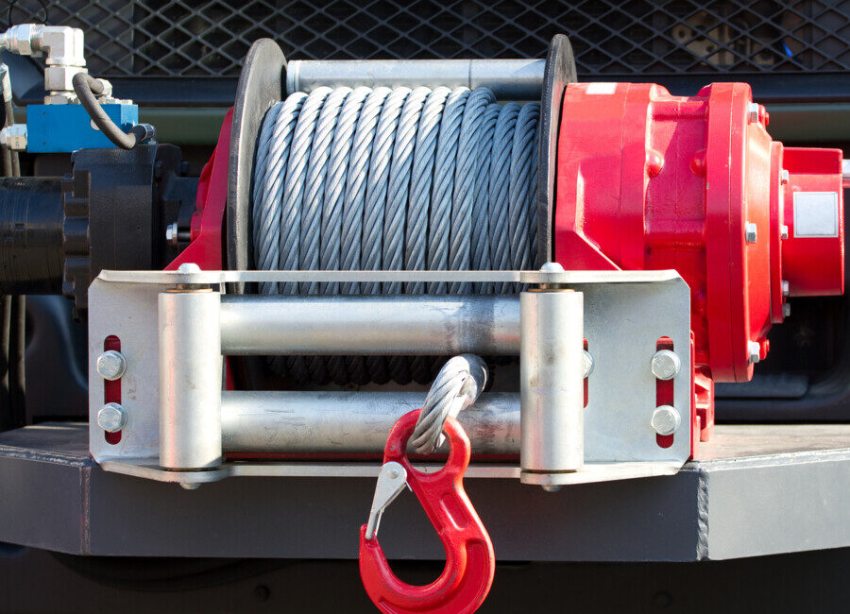

Tời thủy lực là gì?

Tời thủy lực (Hydraulic Winch) là thiết bị nâng kéo sử dụng năng lượng từ hệ thống thủy lực để tạo lực kéo lớn và truyền mô-men xoắn đến tang cuốn cáp. Dầu thủy lực được bơm tạo áp suất, dẫn động mô tơ thủy lực, sau đó truyền lực qua hộp giảm tốc đến tang tời. Cấu tạo này cho phép thiết bị đạt mô-men kéo cao, điều chỉnh tốc độ linh hoạt và kiểm soát tải chính xác. Nhờ khả năng làm việc ổn định, bền bỉ và chịu tải tốt, tời thủy lực được ứng dụng rộng rãi trong hàng hải, xây dựng, khai thác, công nghiệp nặng và xe chuyên dụng.

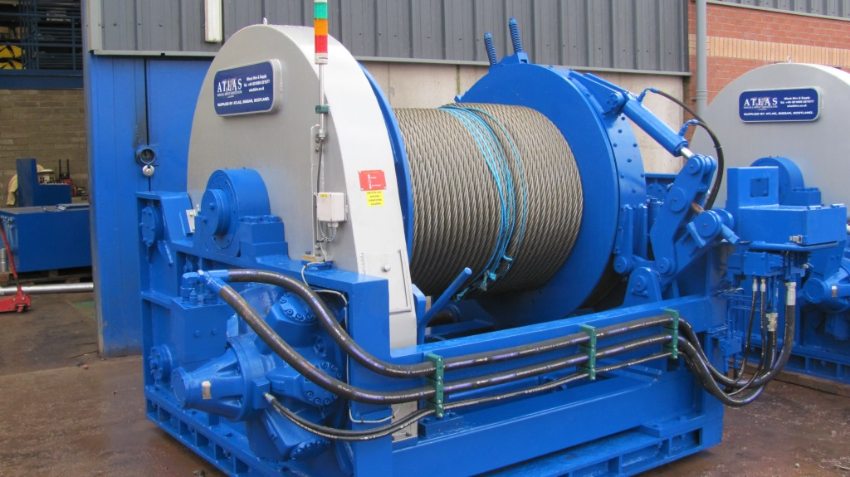

Vì sao phải sử dụng tời thủy lực?

• Đáp ứng lực kéo lớn, phù hợp nâng hạ và di chuyển tải trọng.
• Điều chỉnh tốc độ vô cấp, kiểm soát tải chính xác và ổn định hơn.
• Vận hành liên tục thời gian dài, hạn chế nguy cơ quá nhiệt động cơ.
• Kết cấu gọn, tỷ lệ công suất trên trọng lượng cao, thích hợp không gian.
• Hệ thống thủy lực làm việc ổn định, thích nghi tốt với môi trường.
• Dễ tích hợp máy móc chuyên dụng, nâng cao năng suất và hiệu quả.

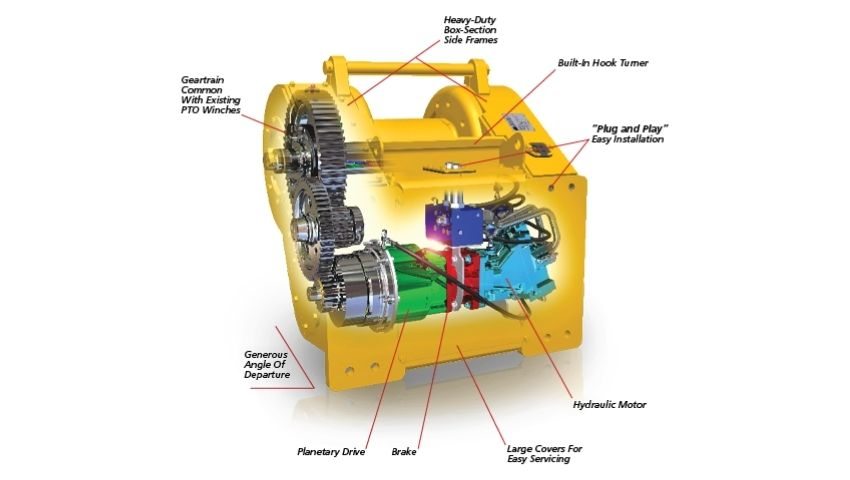

Cấu tạo chung của tời thủy lực

Cấu tạo tời thủy lực là sự kết hợp giữa cụm truyền động thủy lực và hệ thống cơ khí chịu tải, được thiết kế để chuyển đổi năng lượng của dòng dầu thành lực kéo tại tang cuốn cáp.

• Động cơ thủy lực: Chuyển đổi năng lượng áp suất và lưu lượng dầu thành mô-men xoắn, tạo nguồn động lực cho toàn bộ cơ cấu tời.
• Hộp giảm tốc: Tiếp nhận mô-men từ động cơ, giảm tốc độ quay và khuếch đại mô-men đầu ra, đáp ứng yêu cầu lực kéo.
• Tang cuốn cáp: Nhận mô-men từ hộp giảm tốc, thực hiện cuốn, nhả cáp thép và trực tiếp truyền lực đến tải trong quá trình làm việc.
• Khung tời: Kết cấu chịu lực dùng để liên kết động cơ, hộp số, tang và các cụm phụ trợ, duy trì độ cứng vững khi chịu tải.
• Hệ thống phanh: Tạo mô-men hãm trên trục truyền động, giữ tải ổn định khi dừng và hạn chế hiện tượng tụt tải ngoài kiểm soát.
• Van điều khiển thủy lực: Kiểm soát hướng dòng dầu, lưu lượng và áp suất, qua đó điều chỉnh chiều quay, tốc độ và khả năng vận hành của tời.
• Hệ thống thủy lực: Bao gồm bơm, đường ống, van và dầu thủy lực, đảm nhiệm quá trình tạo, truyền và điều tiết năng lượng đến mô tơ.

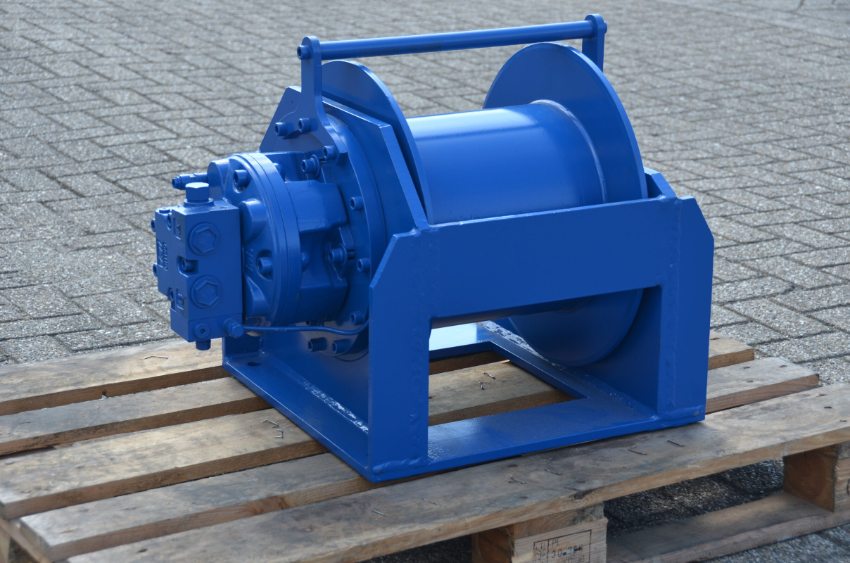

Cơ chế hoạt động của tời thủy lực

Tời thủy lực hoạt động bằng cách chuyển đổi năng lượng của dầu thủy lực áp suất cao thành mô-men xoắn để tạo lực kéo. Bơm thủy lực đưa dầu từ thùng chứa qua van điều khiển đến mô tơ, tại đây áp suất dầu được biến đổi thành chuyển động quay. Mô-men từ mô tơ truyền qua hộp giảm tốc đến tang cuốn, giúp cuốn hoặc nhả cáp theo yêu cầu. Việc kiểm soát lưu lượng và áp suất dầu cho phép điều chỉnh tốc độ, chiều quay và lực kéo chính xác, đảm bảo tời vận hành ổn định khi làm việc với tải trọng lớn.

Phân loại tời thủy lực

Tùy theo kết cấu truyền động, phương thức chịu tải và môi trường làm việc, tời thủy lực có thể phân thành các nhóm chính sau:

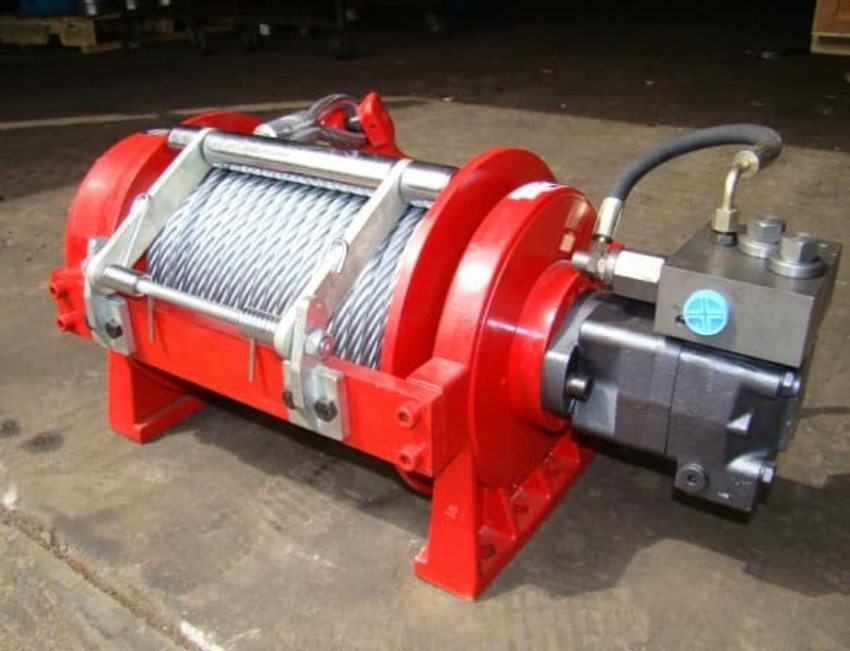

Tời thủy lực kéo

Tập trung vào lực kéo tuyến tính lớn, sử dụng mô-men từ mô tơ thủy lực truyền qua hộp giảm tốc đến tang cuốn. Loại này phù hợp kéo phương tiện, máy móc hoặc thiết bị trên địa hình có lực cản cao.

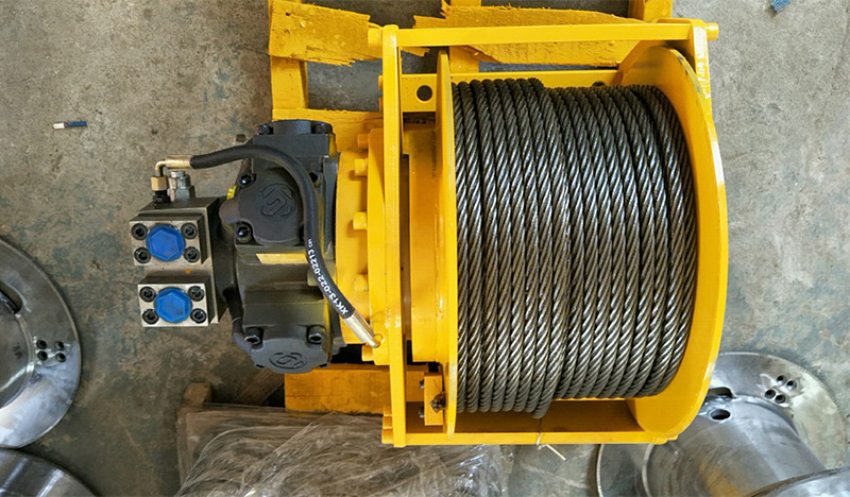

Tời thủy lực nâng

Được thiết kế cho chuyển động nâng hạ tải theo phương đứng, thường tích hợp phanh giữ tải và van cân bằng nhằm kiểm soát tốc độ hạ. Tời yêu cầu khả năng duy trì mô-men và giữ tải ổn định trong trạng thái dừng.\

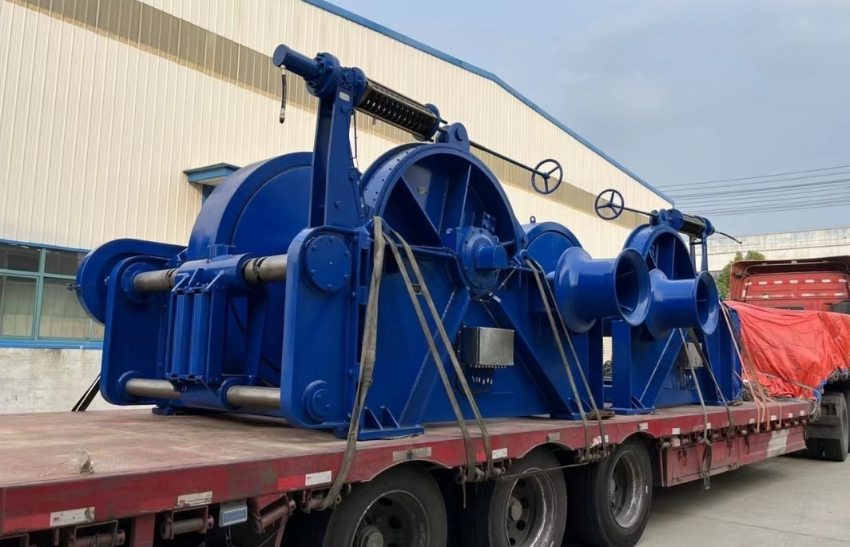

Tời thủy lực hàng hải

Sử dụng trong môi trường biển, nơi thiết bị phải chịu tải động, độ ẩm và tác động ăn mòn. Kết cấu thường được tăng cường khả năng chống ăn mòn, đồng thời đáp ứng các yêu cầu về lực kéo cáp, neo và thiết bị trên boong.

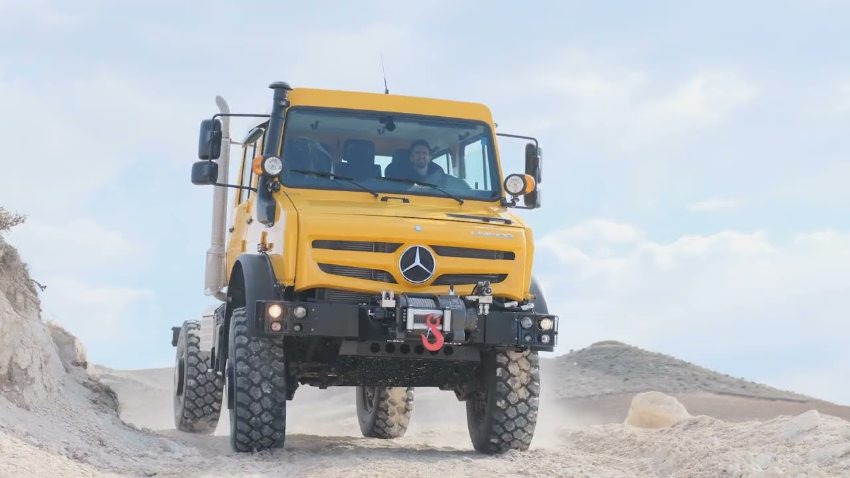

Tời thủy lực xe chuyên dụng

Được tích hợp trên xe cứu hộ, xe địa hình, xe công trình hoặc phương tiện quân sự. Ưu điểm là tận dụng trực tiếp nguồn thủy lực của xe, cung cấp lực kéo lớn trong không gian lắp đặt hạn chế.

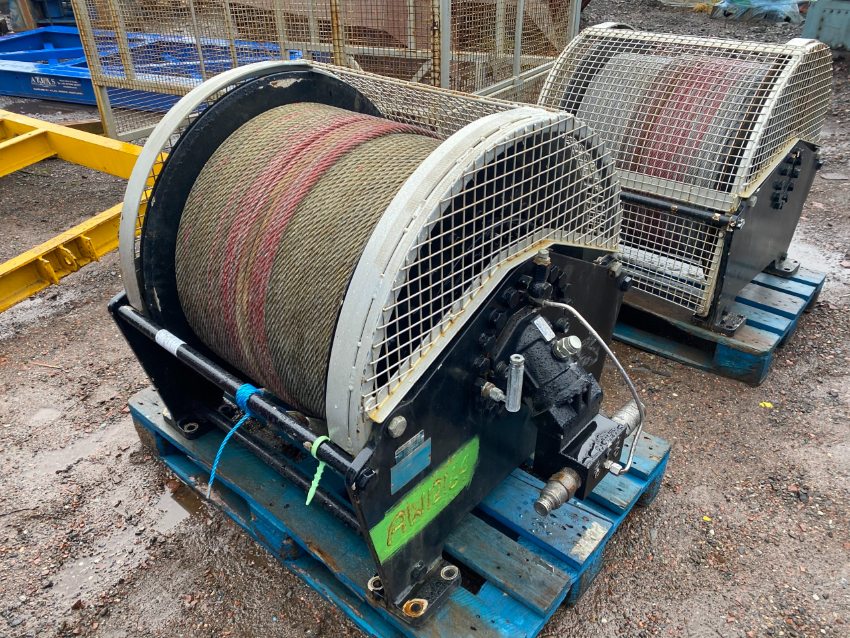

Tời thủy lực công nghiệp

Có công suất và mô-men xoắn cao, được thiết kế để làm việc với tải trọng lớn và chu kỳ vận hành liên tục. Tời thường được tích hợp vào hệ thống máy móc, thiết bị nâng kéo hoặc dây chuyền công nghiệp.

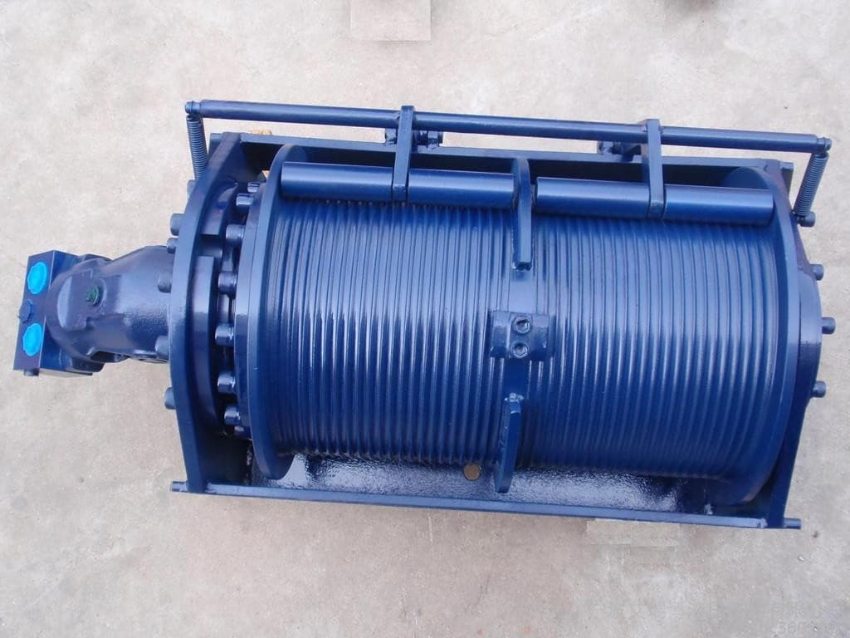

Tời thủy lực cáp đôi

Sử dụng hai tang hoặc hai tuyến cáp để phân bổ lực kéo lên tải, giúp tăng khả năng chịu tải và cải thiện độ ổn định khi vận hành. Phù hợp với các hệ thống nâng kéo yêu cầu lực lớn hoặc tải có kích thước đặc biệt.

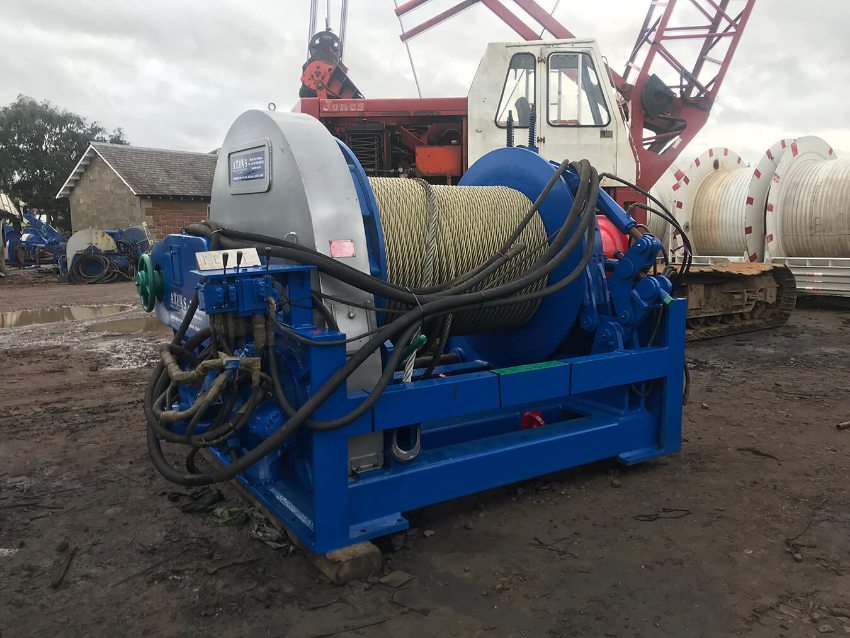

Lĩnh vực ứng dụng của tời thủy lực

• Tời thủy lực được sử dụng trên tàu biển để kéo neo, cáp, lưới và thiết bị.
• Trong xây dựng, tời hỗ trợ nâng kéo vật liệu, kết cấu thép và máy móc.
• Trong khai thác mỏ, tời đảm nhiệm kéo thiết bị và vật liệu tải trọng lớn.
• Tời lắp trên xe chuyên dụng phục vụ cứu hộ, kéo phương tiện và thiết bị.
• Trong công nghiệp, được tích hợp vào hệ thống nâng kéo và dây chuyền sản xuất.
• Tời thủy lực được dùng tại giàn khoan để kéo cáp, thiết bị và vật tư.
• Trong lâm nghiệp, tời hỗ trợ kéo gỗ tại địa hình dốc và phức tạp.
• Tời cứu hộ cung cấp lực kéo lớn, giải phóng phương tiện khỏi vị trí khó khăn.

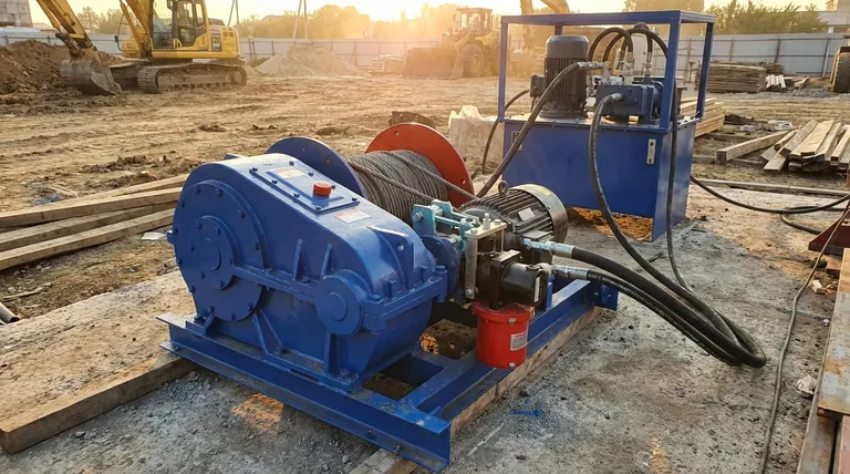

Hướng dẫn quy trình vận hành tời thủy lực đơn giản

1. Kiểm tra dầu thủy lực, cáp thép, phanh, đường ống và khu vực làm việc.
2. Khởi động hệ thống, chờ áp suất thủy lực đạt mức ổn định trước vận hành.
3. Điều khiển van thủy lực nhẹ nhàng, tránh thao tác đột ngột gây sốc tải.
4. Theo dõi tải trọng, hướng cáp và tốc độ cuốn trong suốt quá trình.
5. Không nâng kéo vượt tải định mức hoặc vận hành khi cáp hư hỏng.
6. Khi dừng, giảm tải từ từ và kích hoạt phanh giữ tải ổn định.
7. Kết thúc công việc, đưa cơ cấu về vị trí an toàn rồi ngắt nguồn.
8. Bảo dưỡng định kỳ theo khuyến cáo nhằm duy trì hiệu suất và độ bền.

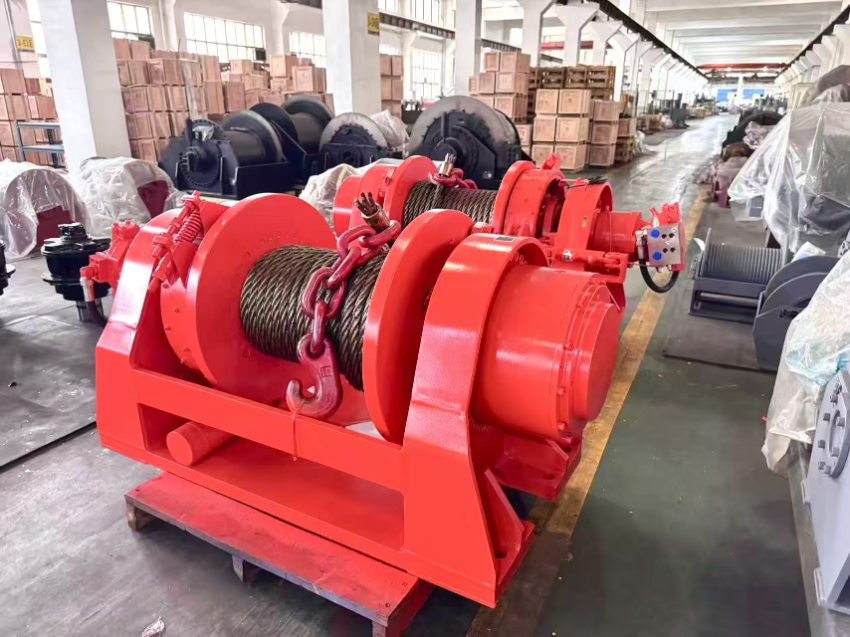

Công suất thủy lực cần thiết cho tời được tính như thế nào?

Công suất thủy lực của tời được xác định từ áp suất và lưu lượng dầu theo công thức:

P = (p × Q) / 600

Trong đó P là công suất (kW), p là áp suất (bar), Q là lưu lượng (L/phút).

Ví dụ, với áp suất 200 bar và lưu lượng 50 L/phút:

P = (200 × 50) / 600 ≈ 16,7 kW

Nếu hiệu suất truyền động đạt 80%, công suất hữu ích khoảng 13,4 kW. Khi lựa chọn tời, cần đồng thời đối chiếu lực kéo, tốc độ cuốn cáp, áp suất và lưu lượng để đảm bảo hệ thống hoạt động đúng công suất, tránh quá tải.

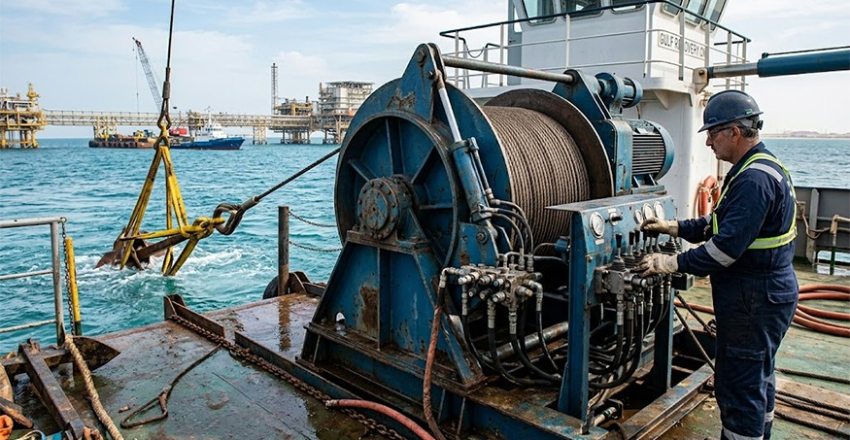

Kinh nghiệm chọn mua tời thủy lực phù hợp với nhu cầu sử dụng

• Xác định lực kéo định mức phù hợp tải trọng và điều kiện làm việc thực tế.
• Kiểm tra áp suất hệ thống, đảm bảo tương thích với mô-tơ thủy lực.
• Đối chiếu lưu lượng dầu để đảm bảo tốc độ cuốn cáp yêu cầu.
• Lựa chọn đường kính cáp phù hợp lực kéo và khả năng chịu tải.
• Xem xét tỷ số truyền hộp giảm tốc để cân bằng tốc độ, mô-men.
• Ưu tiên hệ thống phanh phù hợp khả năng giữ tải và điều kiện vận hành.
• Kiểm tra chu kỳ làm việc để lựa chọn tời có công suất phù hợp.
• Đánh giá môi trường vận hành để lựa chọn kết cấu chống bụi, ẩm, ăn mòn.
• Kiểm tra kích thước tang, đảm bảo cáp cuốn đều và hạn chế chồng lớp.
• Ưu tiên tời có van an toàn, bảo vệ hệ thống khi áp suất vượt mức.

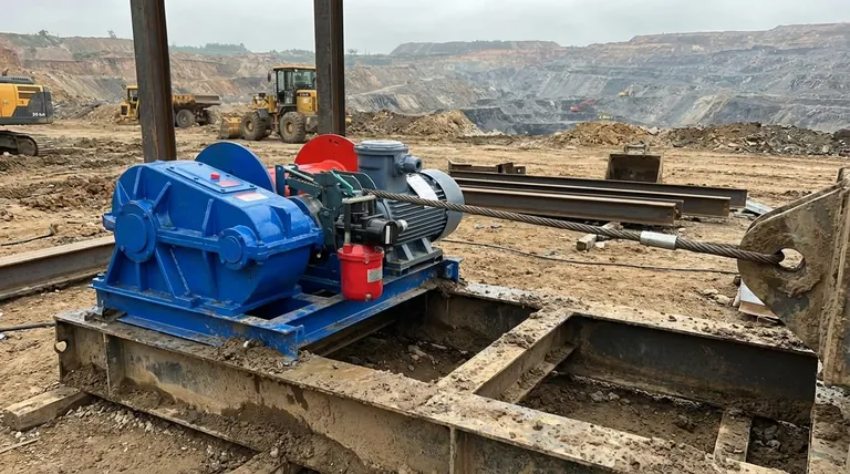

Cách tính lực kéo của tời thủy lực dựa trên mô-men đầu ra

Cách tính lực kéo của tời thủy lực dựa trên mô-men đầu ra

Lực kéo tại tang tời được xác định từ mô-men xoắn đầu ra và bán kính cuốn cáp:

F = T / r

Trong đó:

• F: lực kéo tại cáp (N)
• T: mô-men xoắn tại tang (N·m)
• r: bán kính cuốn cáp (m)

Ví dụ, với mô-men 2.000 N·m và bán kính tang 0,2 m:

F = 2.000 / 0,2 = 10.000 N ≈ 1.020 kgf

Lực kéo giảm khi cáp cuốn nhiều lớp do bán kính tang tăng. Vì vậy, nên chọn tời dựa trên lực kéo thực tế ở lớp cáp ngoài cùng.

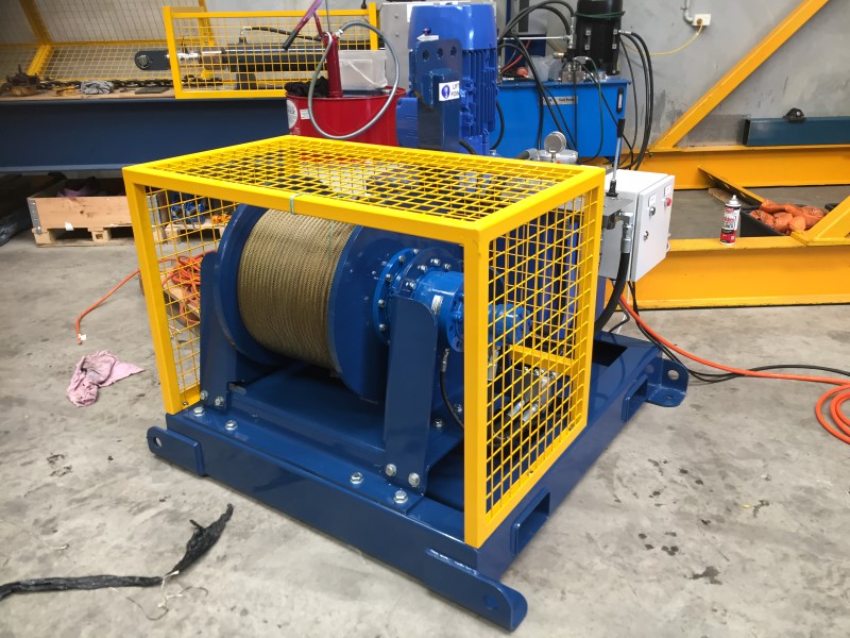

Các bước bảo dưỡng đúng cách cho tời thủy lực

Chọn mua tời thủy lực giá tốt chất lượng cao tại DBK Việt Nam

Lựa chọn đúng tời thủy lực giúp đảm bảo lực kéo, hiệu suất truyền động và độ ổn định trong suốt quá trình vận hành. Tại DBK Việt Nam, các dòng tời thủy lực được cung cấp với nhiều mức tải, mô-men và cấu hình khác nhau, phù hợp cho công nghiệp, xây dựng, hàng hải, xe chuyên dụng và thiết bị nâng kéo. Đội ngũ kỹ thuật hỗ trợ tư vấn dựa trên tải trọng, lực kéo, áp suất, lưu lượng dầu và tần suất làm việc, giúp lựa chọn thiết bị phù hợp và tối ưu chi phí. Liên hệ DBK Việt Nam ngay hôm nay để được tư vấn kỹ thuật và nhận báo giá tốt nhất.
