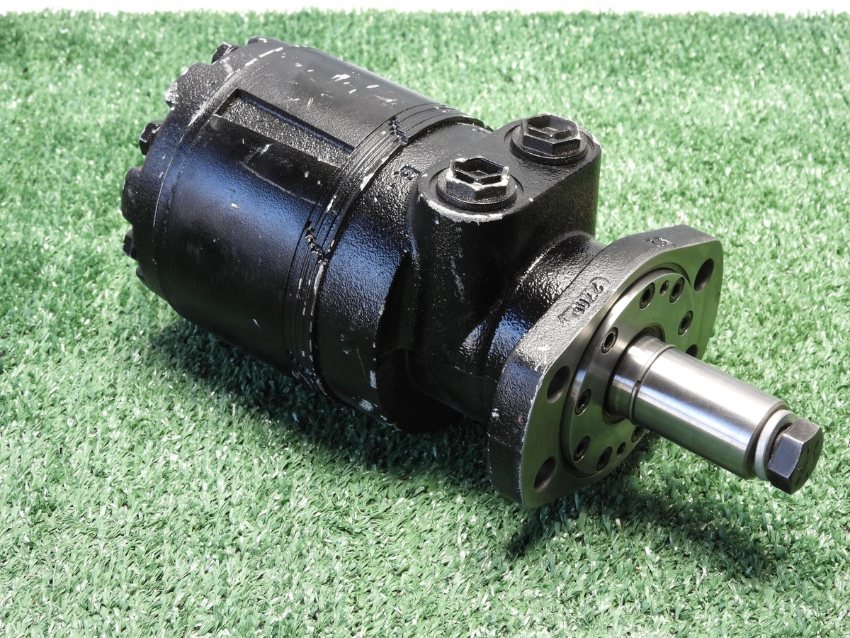

Motor thủy lực là gì?

Motor thủy lực (Hydraulic Motor) là thiết bị truyền động có nhiệm vụ chuyển hóa năng lượng của dòng dầu thủy lực thành chuyển động quay cơ học. Dựa trên áp suất và lưu lượng dầu, motor tạo ra mô-men xoắn để dẫn động các cơ cấu máy theo yêu cầu tải. Nhờ khả năng cung cấp lực lớn trong kết cấu nhỏ gọn, motor thủy lực được ứng dụng rộng rãi trong máy công trình, thiết bị nâng hạ và hệ thống sản xuất công nghiệp. Đây là bộ phận truyền động quan trọng, đặc biệt trong những ứng dụng yêu cầu mô-men cao, vận hành ổn định và điều khiển chính xác.

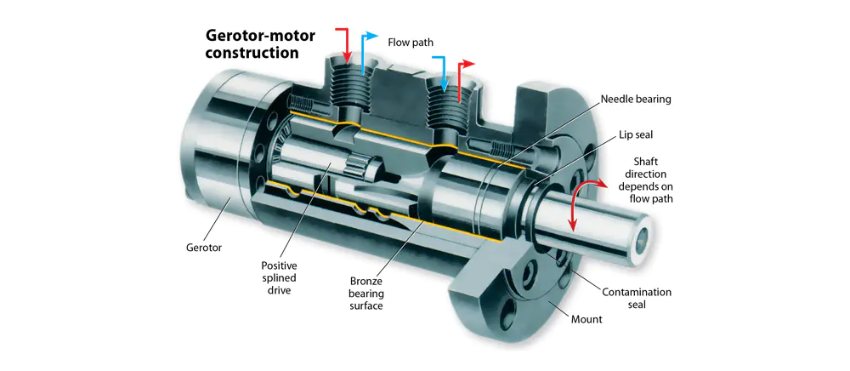

Motor thủy lực gồm những bộ phận nào?

Motor thủy lực được cấu thành từ nhiều chi tiết cơ khí chính, phối hợp để chuyển đổi năng lượng áp suất của dầu thành mô-men xoắn và chuyển động quay. Tùy theo nguyên lý làm việc, motor có thể sử dụng cụm bánh răng, piston hoặc cánh gạt:.

Vỏ motor: Bảo vệ cụm chi tiết bên trong, đồng thời chịu áp suất.
Trục quay: Truyền mô-men xoắn từ rotor đến cơ cấu chấp hành bên ngoài.
Cụm công tác: Piston, cánh gạt hoặc bánh răng chuyển áp suất dầu thành mô-men quay.
Cửa cấp và thoát dầu: Kết nối với mạch thủy lực, kiểm soát dòng dầu.
Phớt làm kín: Hạn chế rò rỉ dầu, duy trì áp suất trong khoang.
Ổ đỡ: Hỗ trợ trục quay, giảm ma sát, duy trì đồng tâm ổn định.

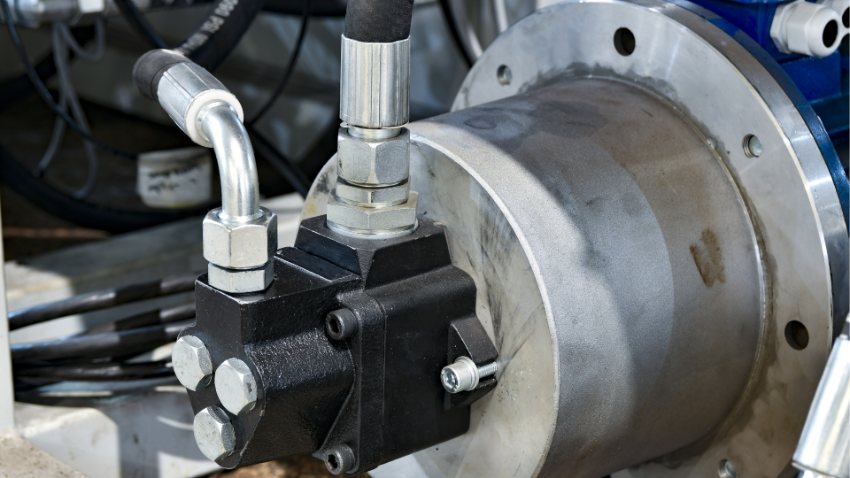

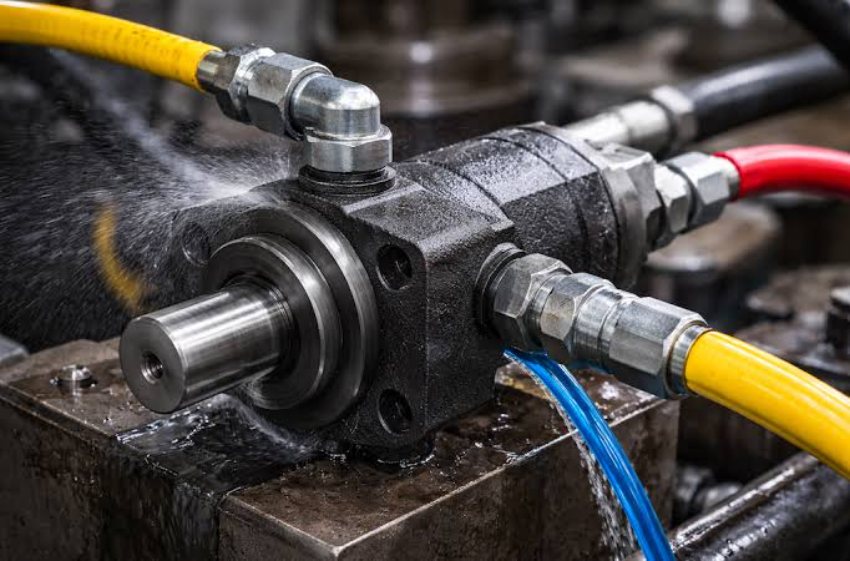

Lợi ích và những hạn chế của motor thủy lực

Đặc điểm nổi bật

Mật độ công suất cao, tạo mô-men lớn trong kết cấu nhỏ gọn, tối ưu không gian.
Kích thước nhỏ gọn, thuận lợi tích hợp vào máy móc có không gian lắp đặt hạn chế.
Mô-men xoắn lớn ở tốc độ thấp, đáp ứng hiệu quả các cơ cấu tải trọng lớn.
Điều chỉnh tốc độ linh hoạt thông qua lưu lượng dầu, phù hợp nhiều chế độ vận hành.
Khả năng kiểm soát mô-men chính xác, đáp ứng yêu cầu truyền động công nghiệp khắt khe.
Vận hành ổn định, hạn chế rung động và dao động khi hệ thống được thiết kế.
Khả năng chịu tải cao, đáp ứng điều kiện làm việc liên tục trong môi trường khắc nghiệt.
Độ bền cơ khí cao, duy trì hiệu suất ổn định trong thời gian vận hành dài.
Khả năng đảo chiều nhanh, phù hợp cơ cấu truyền động yêu cầu thay đổi chiều liên tục.
Dễ tích hợp hệ thống điều khiển, phối hợp hiệu quả với van thủy lực chuyên dụng.

Một số điểm hạn chế

Rò rỉ dầu và tổn thất thể tích có thể làm giảm hiệu suất truyền động.
Dầu nhiễm bẩn dễ gây mài mòn, kẹt chi tiết và giảm tuổi thọ motor.
Ma sát cùng rò rỉ nội bộ làm phát sinh nhiệt, ảnh hưởng hiệu suất vận hành.
Hệ thống cần bảo trì định kỳ, kiểm soát dầu, lọc, phớt và đường ống.
Kết cấu hệ thống phức tạp, đòi hỏi lắp đặt chính xác và kỹ thuật phù hợp.

Có mấy loại motor thủy lực trên thị trường?

Trên thị trường hiện nay, motor thủy lực được phân loại chủ yếu theo kết cấu phần tử công tác và nguyên lý chuyển đổi năng lượng. Ba nhóm phổ biến gồm motor bánh răng, motor cánh gạt và motor piston. Mỗi loại có đặc tính riêng về mô-men xoắn, tốc độ quay, áp suất làm việc, hiệu suất và khả năng chịu tải. Việc lựa chọn cần căn cứ vào đặc tính tải, chế độ vận hành và yêu cầu truyền động của từng hệ thống.

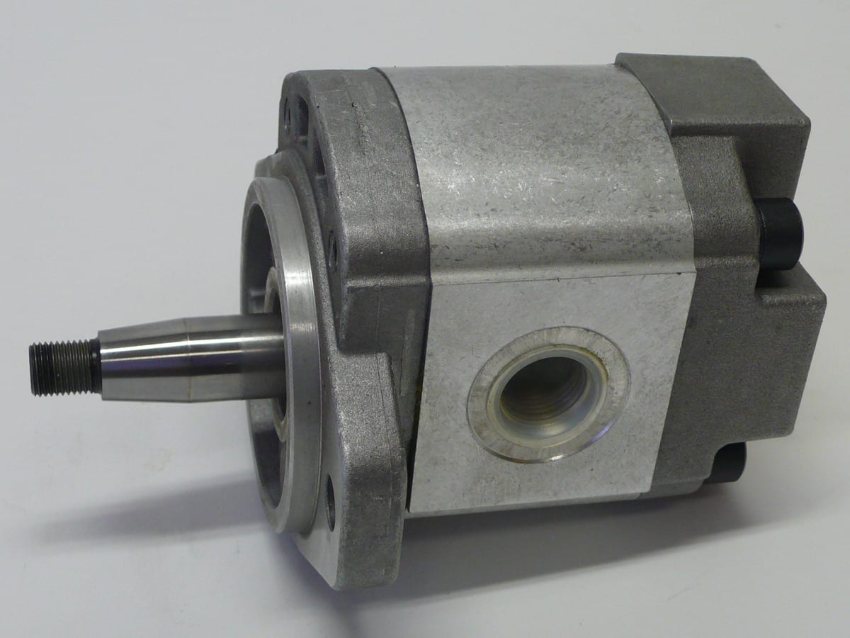

Motor thủy lực bánh răng

Motor thủy lực bánh răng sử dụng cặp bánh răng ăn khớp để chuyển đổi năng lượng của dòng dầu áp suất thành chuyển động quay. Khi dầu đi vào khoang công tác, áp suất tác dụng lên bề mặt răng tạo mô-men làm quay bánh răng chủ động và trục đầu ra.

Ưu điểm:

Kết cấu đơn giản, độ bền cao, vận hành ổn định trong nhiều điều kiện tải.
Chi phí đầu tư thấp, dễ bảo dưỡng và thay thế linh kiện trong quá trình sử dụng.
Kích thước nhỏ gọn, phù hợp hệ thống truyền động yêu cầu công suất vừa phải.

Ứng dụng: Máy nông nghiệp, máy công trình, băng tải, thiết bị nâng hạ và hệ thống truyền động công nghiệp.

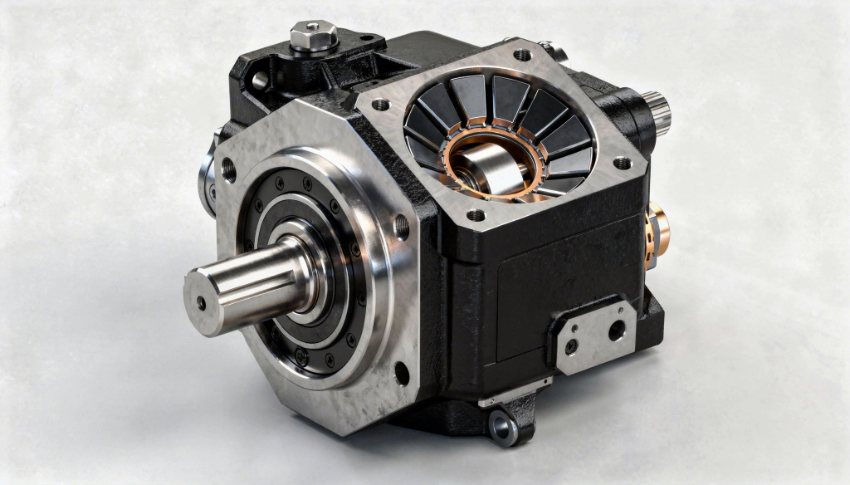

Motor thủy lực cánh gạt

Motor thủy lực cánh gạt sử dụng rotor lệch tâm và các cánh gạt trượt trong rãnh rotor để hình thành những khoang làm việc có thể tích biến thiên. Chênh lệch áp suất giữa các khoang tạo lực tác dụng lên cánh gạt, sinh mô-men quay cho rotor và trục dẫn động.

Ưu điểm nổi bật:

Chuyển động quay êm, độ rung thấp, phù hợp các cơ cấu yêu cầu vận hành ổn định.
Duy trì tốc độ tương đối ổn định, đáp ứng tốt các ứng dụng cần chuyển động mượt.
Khả năng đáp ứng nhanh, phù hợp hệ thống truyền động yêu cầu điều khiển chính xác.

Ứng dụng: Máy công cụ, thiết bị gia công, hệ thống nâng hạ và cơ cấu truyền động yêu cầu độ ổn định cao.

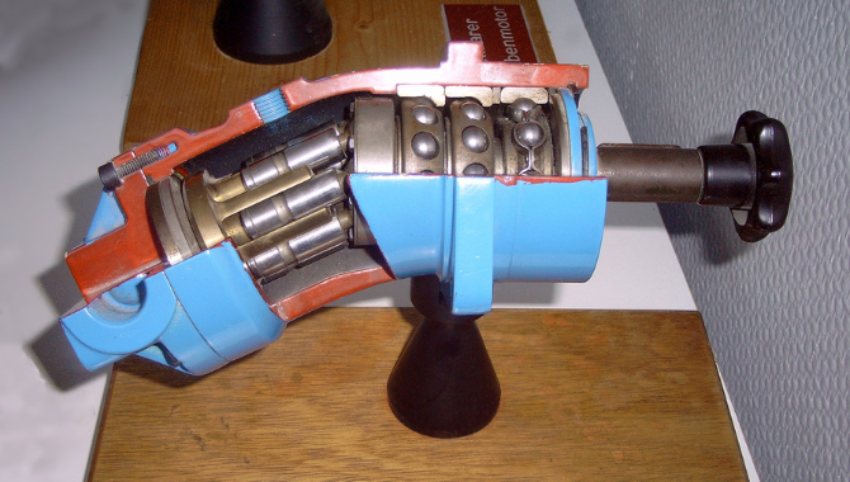

Motor thủy lực piston

Motor thủy lực piston sử dụng các piston chuyển động tịnh tiến dưới tác dụng của áp suất dầu, sau đó thông qua đĩa nghiêng, trục nghiêng hoặc cơ cấu cam để chuyển thành chuyển động quay. Đây là nhóm motor có kết cấu phức tạp hơn nhưng cho khả năng truyền công suất và hiệu suất cao.

Motor piston gồm hai cấu hình chính là piston hướng trục và piston hướng tâm, phù hợp với những điều kiện tải và yêu cầu truyền động khác nhau.

Đặc điểm nổi bật:

Làm việc ở áp suất cao, tạo mô-men lớn và duy trì hiệu suất truyền động cao.
Dải tốc độ rộng, đáp ứng linh hoạt yêu cầu điều khiển tốc độ trong nhiều chế độ.
Khả năng chịu tải nặng, phù hợp thiết bị công trình và hệ thống truyền động công suất lớn.

Ứng dụng: Máy xúc, máy khoan, máy khai thác mỏ, máy ép, máy công trình hạng nặng và hệ thống truyền động công suất lớn.

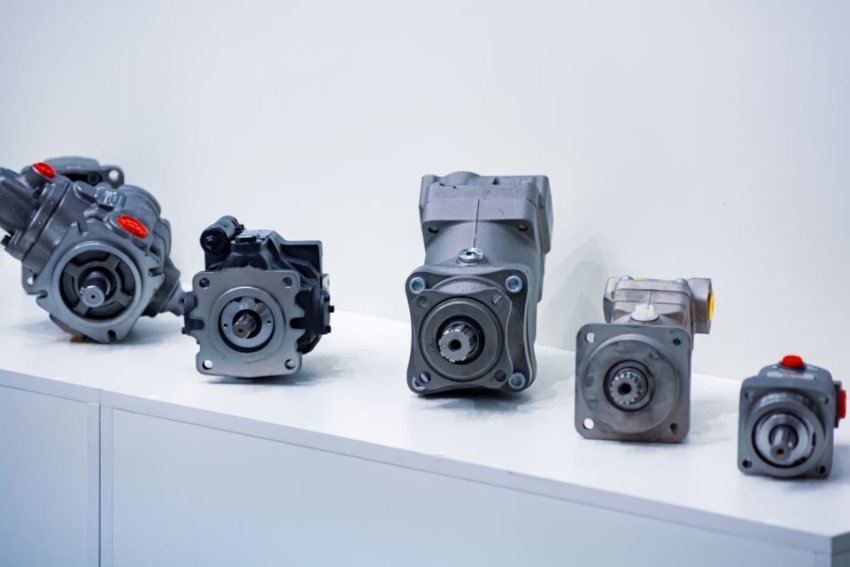

Nguyên lý hoạt động của motor thủy lực

Motor thủy lực hoạt động dựa trên nguyên lý chuyển đổi năng lượng của dòng dầu có áp suất thành cơ năng quay. Bơm thủy lực cung cấp dầu đến motor thông qua mạch điều khiển. Khi dầu đi vào khoang công tác, áp suất tác dụng lên bánh răng, piston hoặc cánh gạt, tạo lực làm quay rotor và trục dẫn động. Mô-men xoắn sinh ra được truyền đến cơ cấu máy, trong khi dầu sau khi thực hiện công được đưa về đường hồi, hoàn tất chu trình tuần hoàn.

Quy trình vận hành của motor thủy lực:

Bơm thủy lực → Dầu áp suất cao → Motor thủy lực → Rotor quay → Trục tạo mô-men → Cơ cấu máy → Dầu hồi

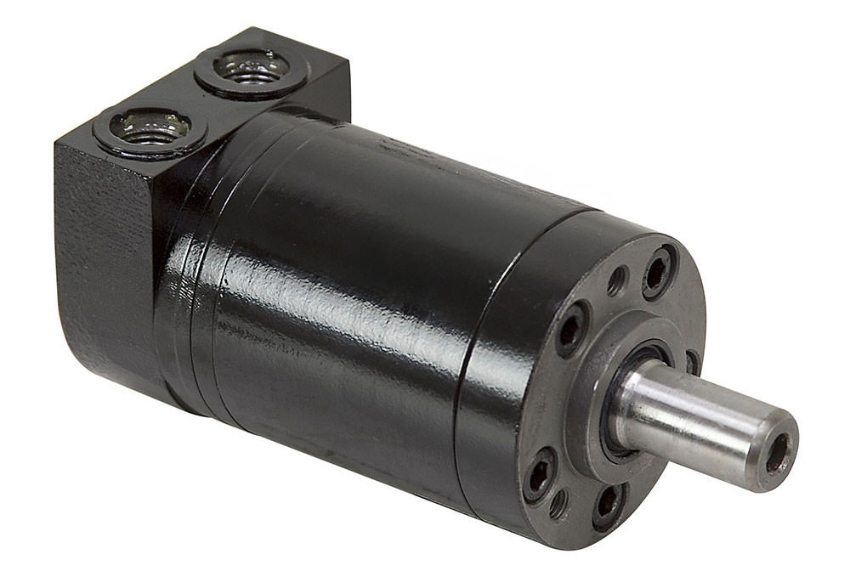

Vì sao dung tích riêng ảnh hưởng trực tiếp đến hiệu suất motor thủy lực?

Trong motor thủy lực, dung tích riêng (volumetric displacement) là thông số quan trọng thể hiện lượng dầu cần thiết để motor thực hiện một vòng quay. Thông số này có quan hệ trực tiếp với mô-men xoắn và tốc độ quay của motor. Với cùng lưu lượng dầu, motor có dung tích riêng lớn sẽ tạo mô-men xoắn cao hơn nhưng tốc độ quay thấp hơn do cần nhiều dầu cho mỗi vòng quay. Ngược lại, dung tích riêng nhỏ giúp motor đạt tốc độ cao hơn nhưng mô-men xoắn thấp hơn.

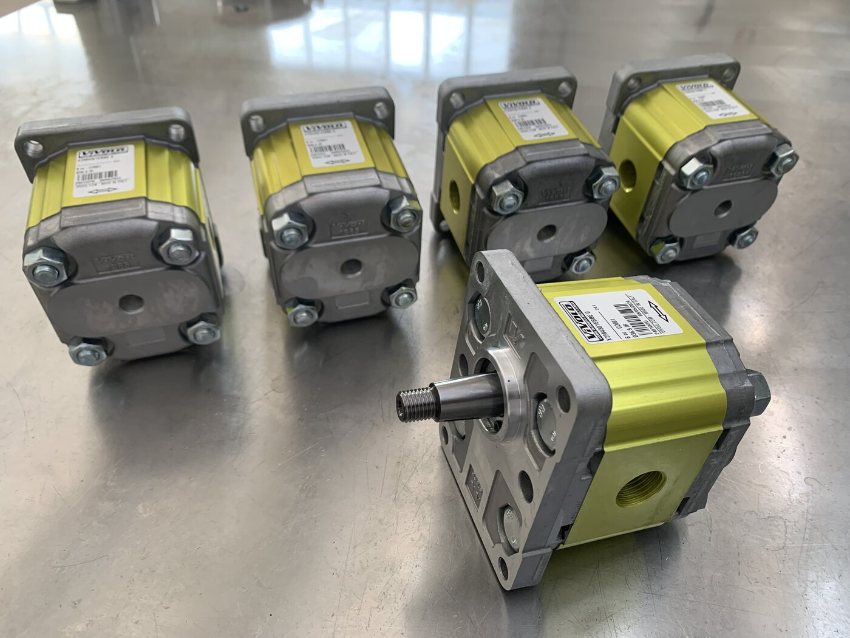

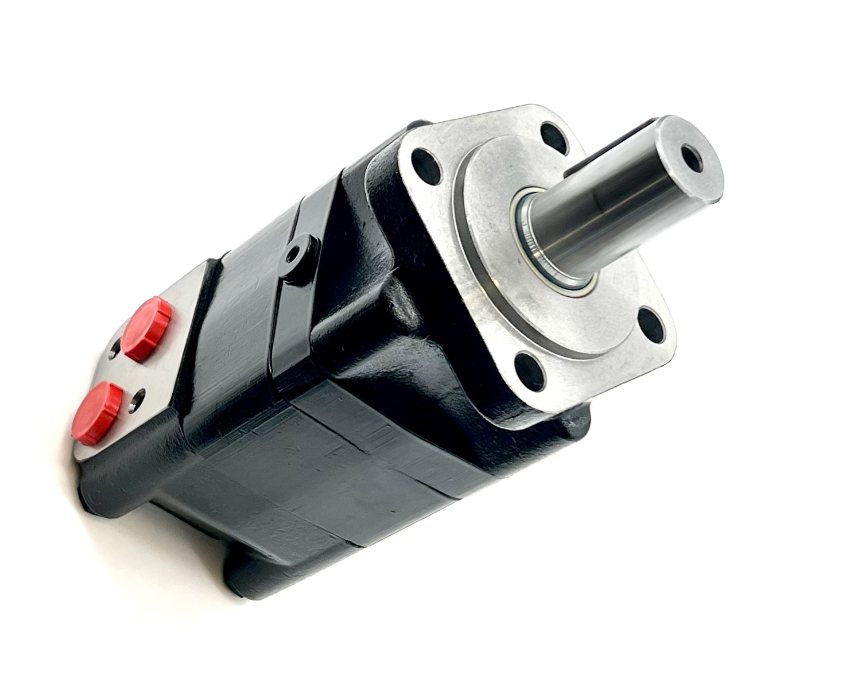

Hướng dẫn cách lắp đặt motor thủy lực vào hệ thống

Bước 1: Kiểm tra thông số motor, mặt gá, trục truyền động và điều kiện lắp đặt.
Bước 2: Làm sạch bề mặt lắp ghép, loại bỏ bụi bẩn, dầu mỡ và ba-via.
Bước 3: Căn chỉnh đồng tâm trục motor với cơ cấu truyền động, hạn chế tải hướng kính.
Bước 4: Cố định motor bằng bulông đúng cấp bền, siết theo mô-men quy định.
Bước 5: Kết nối đường dầu áp suất, đường hồi và đường xả vỏ đúng sơ đồ.
Bước 6: Kiểm tra đường ống, bảo đảm kích thước phù hợp, hạn chế tổn thất áp suất.
Bước 7: Nạp dầu sạch, xả khí trong mạch trước khi đưa motor vận hành.
Bước 8: Khởi động tốc độ thấp, kiểm tra chiều quay, rung động, nhiệt độ và rò rỉ.
Bước 9: Tăng dần lưu lượng, áp suất và tải, theo dõi thông số vận hành ổn định.
Bước 10: Kiểm tra toàn bộ liên kết, đường ống và motor sau chu kỳ vận hành.

Lưu ý: Thông số mô-men siết, áp suất, vị trí cổng dầu và quy trình khởi động có thể khác nhau đáng kể giữa motor bánh răng, cánh gạt, piston hướng trục và piston hướng tâm. Khi lắp đặt thực tế, tài liệu kỹ thuật của đúng model motor luôn được ưu tiên

Ứng dụng của motor thủy lực trong công nghiệp

Đảm nhiệm truyền động quay, di chuyển, nâng hạ cho máy công trình hạng nặng.
Cung cấp mô-men xoắn lớn cho máy khoan, nghiền và vận chuyển vật liệu.
Điều khiển tời nâng, tang cuốn cáp và cơ cấu nâng tải trọng lớn.
Dẫn động bánh xe, băng tải, máy thu hoạch và thiết bị nông nghiệp.
Vận hành băng tải, máy cuộn, máy ép và cơ cấu cấp liệu.
Tạo chuyển động quay ổn định cho cấu gia công trong máy công cụ.
Vận hành tời neo, tời kéo và thiết bị boong trong hệ thống hàng hải.
Cung cấp mô-men xoắn cao cho máy ép công nghiệp chịu tải biến thiên.
Dẫn động bánh xe, con lăn và cơ cấu di chuyển tải trọng nặng.
Duy trì mô-men xoắn ổn định cho máy trộn vật liệu tải thay đổi.

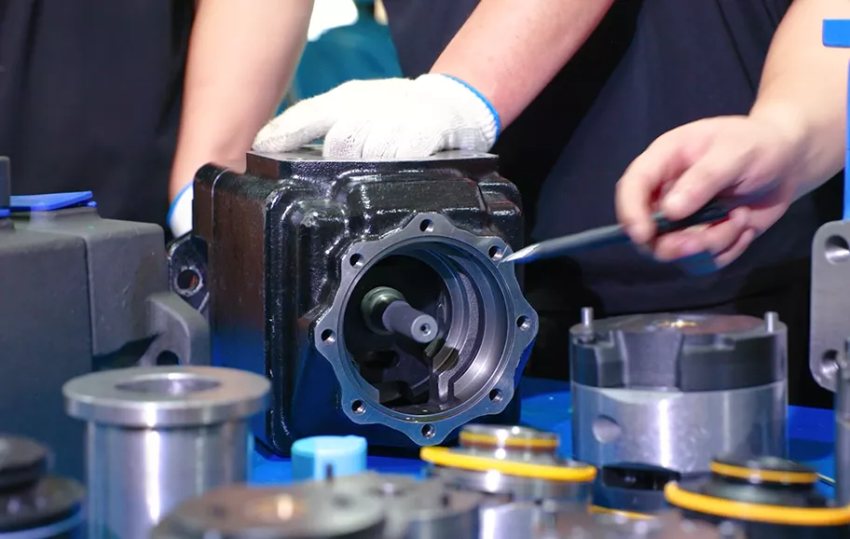

Quy trình bảo trì motor thủy lực như thế nào là đúng cách

Bảo trì motor thủy lực hay động cơ thủy lực cần thực hiện theo chu kỳ vận hành và tình trạng thực tế của thiết bị, tập trung vào dầu thủy lực, hệ thống làm kín, đường ống, trục, ổ đỡ và các dấu hiệu bất thường khi vận hành.

Hạng mục bảo trì	Nội dung thực hiện
Kiểm tra bên ngoài	Quan sát rò rỉ dầu, rung động, tiếng ồn và nhiệt độ motor khi vận hành.
Kiểm tra dầu	Kiểm tra mức dầu, độ sạch, độ nhớt và dấu hiệu nhiễm bẩn.
Lọc thủy lực	Kiểm tra, vệ sinh hoặc thay phần tử lọc theo yêu cầu hệ thống.
Đường ống	Kiểm tra đầu nối, khớp nối, ống mềm và hiện tượng rò rỉ.
Trục và khớp nối	Kiểm tra độ đồng tâm, độ rơ và dấu hiệu mài mòn bất thường.
Phớt làm kín	Kiểm tra phớt trục, phát hiện sớm hiện tượng rò rỉ dầu.
Kiểm tra nội bộ	Tháo kiểm tra bánh răng, piston, cánh gạt, ổ đỡ và bề mặt ma sát.
Chạy thử	Vận hành tải thấp, kiểm tra áp suất, tốc độ, nhiệt độ và tiếng ồn.
