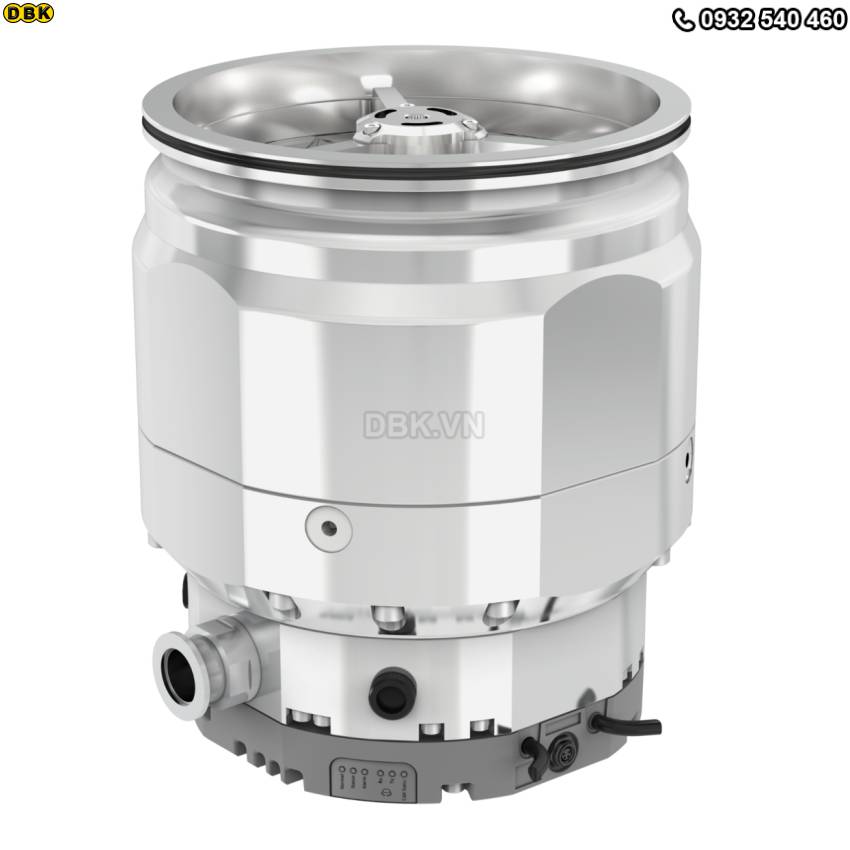

Bơm Turbo nén cao Edwards nEXT1230H DC 48V DN200 ISO-K

Bơm Turbo Edwards nEXT1230H thiết lập chuẩn mực mới cho công nghệ chân không cao với thiết kế nén cao (HH) vượt trội. Thiết bị đạt tốc độ bơm Nitơ tới 1,25 m³/s và tỷ lệ nén Hydro ấn tượng $1.000 \times 10^7$, đảm bảo môi trường siêu sạch. Vận hành tại điện áp DC 48V cùng hệ thống làm mát linh hoạt, sản phẩm tối ưu hóa hiệu suất năng lượng 660W trong thân máy chuẩn DN200 ISO-K bền bỉ.

Thông số kỹ thuật bơm Turbo nén cao Edwards nEXT1230H DC 48V DN200 ISO-K

• Đầu nối mặt bích vào: DN 200 ISO-K
• Trọng lượng: 23,70kg
• Đầu nối mặt bích ra: DN 40 ISO-KF (NW40)
• Điện áp nguồn: DC 48V
• Kích thước chiều dài: 0,257m
• Chỉ số bảo vệ IP: IP54
• Tần số nguồn: Điện áp DC
• Kích thước chiều cao: 0,290m
• Kích thước chiều rộng: 0,244m
• Đầu nối điện: Harting - Han Q; M20 x 1; Đầu nối Han C đực (IP65)
• Bộ điều khiển được đề xuất: TIC - Bộ điều khiển Turbo & Thiết bị - chỉ điều khiển
• Mức độ tiếng ồn: 44.00db(A)44.00db(A)
• Phương pháp làm mát: Làm mát bằng nước Làm mát bằng không khí (cưỡng bức - quạt)
• Kết nối làm mát: 1/8" BSPP (G) Cái Kết nối nhanh ống mềm 6x1 mm
• Kết nối mặt bích đầu vào/đầu ra: DN 200 ISO-K / DN 40 ISO-KF (NW40)
• Ghi chú về kích thước: Kích thước chiều dài, chiều rộng và chiều cao cố gắng mô tả hình dạng bên ngoài của sản phẩm cụ thể này ở hướng điển hình khi đặt trên mặt đất. Chúng tôi luôn khuyến nghị kiểm tra kích thước chi tiết được cung cấp trong bản vẽ 2D trong sách hướng dẫn hoặc hình dạng 3D được cung cấp trong mô hình 3D.
• Kết nối khí xả, khí cân bằng, lỗ thông hơi: 1/8" BSPP (hoặc G 1/8") Đầu nối cái 1/8" BSPP (hoặc G 1/8")
• Nhiệt độ môi trường hoạt động tối đa: 313.15K°C
• Nhiệt độ môi trường hoạt động tối thiểu: 278.15K°C
• Nhiệt độ môi trường lưu trữ tối thiểu: 258.15K°C
• Nhiệt độ môi trường lưu trữ tối đa: 343.15K°C
• Khả năng chống từ trường tối đa: 8.000 × 10⁻³T
• Độ cao tối đa: 4000.00m
• Lưu lượng nước làm mát tối thiểu: 1.667 × 10⁻⁵m³/s
• Nhiệt độ nước làm mát tối đa: 308.15K°C
• Nhiệt độ nước làm mát tối thiểu: 288.15K°C
• Lưu lượng nước làm mát Tối đa: 3.000 × 10⁻⁵m³/s
• Lưu lượng khí xả: 0.040Pa·m³
• Áp suất nước làm mát cấp cho phép - Tối thiểu và Tối đa: 4.000 × 10⁵Pa4.000 × 10⁵Pa
• Phân loại phạm vi áp suất sản phẩm: Chân không cao: 1·10⁻³ - 1·10⁻⁷ mbar
• Phân loại bơm chân không cao / trung bình / thô: Bơm chân không cao
• Phân loại bơm khô hoặc ướt: Khô
• Tổng công suất định mức: 660.00W
• Áp suất tối đa: 5.000 × 10⁻⁷Pa
• Tốc độ quay danh nghĩa: 700.00Hz
• Tốc độ bơm khí Nitơ (@50Hz hoặc tối đa @cài đặt mặc định): 1.25m³/s
• Thời gian tăng áp: 150.00s
• Áp suất hỗ trợ tối đa: 600.00Pa
• Tốc độ bơm Argon: 1.15m³/s
• Tỷ lệ nén khí Nitơ: 1.000 × 10¹¹
• Tỷ lệ nén Heli: 4.000 × 10⁸
• Tỷ lệ nén Hydro: 1.000 × 10⁷
• Tốc độ bơm Heli: 1.35m³/s
• Tốc độ bơm Hydro: 1.15m³/s
• Lưu lượng khí Nitơ tối đa: 0.900Pa·m³
• Lưu lượng khí Heli tối đa: 2.00Pa·m³
• Lưu lượng khí Hydro tối đa: 2.00Pa·m³
• Lưu lượng khí Argon tối đa: 0.300Pa·m³
• Nhận xét về hiệu suất: Độ nén của TMP là giá trị mô tả khả năng nén khí của thiết kế trong điều kiện đặc biệt. Dữ liệu nén chỉ được đo bằng các biến thể mặt bích CF. Các giá trị được nêu cho tất cả các thành viên trong dòng sản phẩm. Đối với một số loại bơm, chúng tôi nêu tốc độ bơm khác nhau ISO > mặt bích CF vì sự khác biệt nhỏ về hình học ảnh hưởng đến hiệu suất của chúng, dẫn đến sự khác biệt >5%.
• Giao diện truyền thông Khách hàng: RS485 (nối tiếp) RS232 (nối tiếp) I/O song song USB
• Kết nối Giao diện truyền thông điện Đầu nối: DSUB 15 chân - Nam (dây dẫn 1000 mm) USB micro - Nữ
• Giao thức giao diện truyền thông: Giao thức DX
• Phụ kiện kết nối Đầu nối: Đầu nối Phoenix Contact M8 4 chân Nữ (SACC-DSI-M 8FS-4CON-M12/0.5)
• Hướng lắp đặt: Thẳng đứng / từ đứng sang nằm ngang
• Biến thể TMP: HH - Nén cao

Giải pháp nén cao và hiệu suất bơm Nitơ tối ưu Edwards nEXT1230H DC 48V

Edwards nEXT1230H tối ưu hóa hiệu suất thông qua cơ chế nén cao (HH), đạt tốc độ bơm khí Nitơ danh nghĩa 1,25 m³/s. Hệ thống cánh quạt quay với tần số 700Hz tạo ra tỷ lệ nén Nitơ vượt ngưỡng $1.000 \times 10^{11}$, hỗ trợ duy trì áp suất chân không cực thấp $5.000 \times 10^{-7}$ Pa. Khả năng xử lý lưu lượng khí lớn kết hợp bộ điều khiển TIC chuyên dụng giúp thiết bị vận hành ổn định trong các quy trình công nghiệp đòi hỏi độ sạch và hiệu suất nén khí nấc thang.

Phân tích kỹ thuật tỷ lệ nén Hydro và Argon trên bơm Turbo nEXT1230H

Tỷ lệ nén Hydro đạt mức một nhân mười mũ bảy đảm bảo hiệu suất chân không Tốc độ bơm khí Hydro duy trì ổn định tại mức một phẩy mười lăm mét khối giây Dòng nEXT1230H sử dụng công nghệ HH nén cao để tối ưu hóa việc xử lý Hydro Tỷ lệ nén Argon cực cao hỗ trợ loại bỏ hoàn toàn các khí trơ nặng nhanh Lưu lượng Argon tối đa đạt không phẩy ba Pascal mét khối giây khi vận hành chuẩn Khả năng nén khí Hydro và Argon phản ánh sự vượt trội của thiết kế cánh bơm Cơ chế nén cao giúp duy trì áp suất nền cực thấp cho mọi ứng dụng khô

Tối ưu hóa hệ thống chân không cao với công nghệ điều khiển TIC Edwards

Bộ điều khiển TIC cho phép quản lý toàn diện các thông số vận hành bơm nEXT1230H Khả năng điều khiển thông minh giúp tối ưu hóa điện năng tiêu thụ chỉ 660W Giao thức DX tích hợp hỗ trợ kết nối linh hoạt qua cổng truyền thông RS485 Màn hình hiển thị trực quan giúp kỹ thuật viên theo dõi áp suất và tốc độ Hệ thống tự động điều chỉnh quạt làm mát dựa trên nhiệt độ môi trường thực tế Tính năng chẩn đoán lỗi sớm ngăn ngừa hư hại và kéo dài tuổi thọ thiết bị TIC đảm bảo quy trình tăng tốc bơm diễn ra an toàn trong 150 giây định mức

Thiết lập thông số vận hành làm mát và chịu từ trường bơm nEXT1230H HH

Hệ thống hỗ trợ cả phương pháp làm mát bằng nước và quạt gió cưỡng bức mạnh Lưu lượng nước làm mát tối thiểu cần duy trì ở mức một phẩy sáu bảy mét Nhiệt độ nước làm mát đầu vào phải nằm trong khoảng mười lăm tới ba mươi độ Kết nối làm mát sử dụng ren trong chuẩn một phần tám inch BSPP cực kỳ tiện Bơm nEXT1230H HH có khả năng chống chịu từ trường tối đa tám nhân mười mũ trừ Thiết lập ngưỡng nhiệt độ môi trường vận hành lý tưởng từ năm đến bốn mươi độ C Cảm biến nhiệt tích hợp giúp kiểm soát an toàn khi hệ thống làm mát gặp sự cố

Đánh giá khả năng tích hợp giao thức DX trong hệ thống nén cao nEXT1230H

Giao thức DX hỗ trợ kết nối nối tiếp RS485 và RS232 cho hệ thống chân không Tích hợp cổng USB micro giúp việc cấu hình thông số kỹ thuật trở nên thuận tiện Khả năng điều khiển song song thông qua đầu nối DSUB mười lăm chân cực kỳ nhanh Hệ thống nEXT1230H tương thích hoàn toàn với các bộ điều khiển TIC hiện đại của hãng Giao thức này cho phép giám sát dữ liệu vận hành thời gian thực một cách chính xác Việc chuẩn hóa giao tiếp giúp đồng bộ hóa nhiều bơm trong cùng một hệ thống lớn Khả năng tùy chỉnh linh hoạt các cổng phụ kiện qua kết nối M8 bốn chân chuyên dụng

Mua bơm Turbo nén cao Edwards nEXT1230H DC 48V DN200 ISO-K giá tốt, chính hãng tại DBK Việt Nam

Nếu quý khách đang tìm kiếm một giải pháp tạo chân không ổn định cho hệ thống sản xuất, hãy cân nhắc dòng bơm Edwards nEXT1230H tại DBK Việt Nam. Chúng tôi cung cấp thiết bị chính hãng với đầy đủ thông số kỹ thuật từ nhà sản xuất, đảm bảo hiệu suất nén cao và bền bỉ. Đội ngũ kỹ thuật sẵn sàng hỗ trợ tư vấn chi tiết để thiết bị vận hành phù hợp nhất với nhu cầu thực tế. Liên hệ ngay với DBK Việt Nam để nhận báo giá tốt và dịch vụ hậu mãi chu đáo.
