Cấu tạo của máy uốn dây thép

Cấu tạo của máy uốn dây thép 2D CNC

Máy uốn dây thép 2D CNC là một công cụ quan trọng được sử dụng chủ yếu để uốn và tạo thành các sản phẩm từ các dây kim loại khác nhau thành hình dạng khác nhau trong không gian hai chiều. Được thiết kế với các cấu trúc đặc biệt và tương hợp hoàn hảo với nhau, máy này cho phép tạo ra những sản phẩm 2D tinh tế. Cấu trúc của máy uốn dây thép 2D CNC bao gồm các thành phần sau:

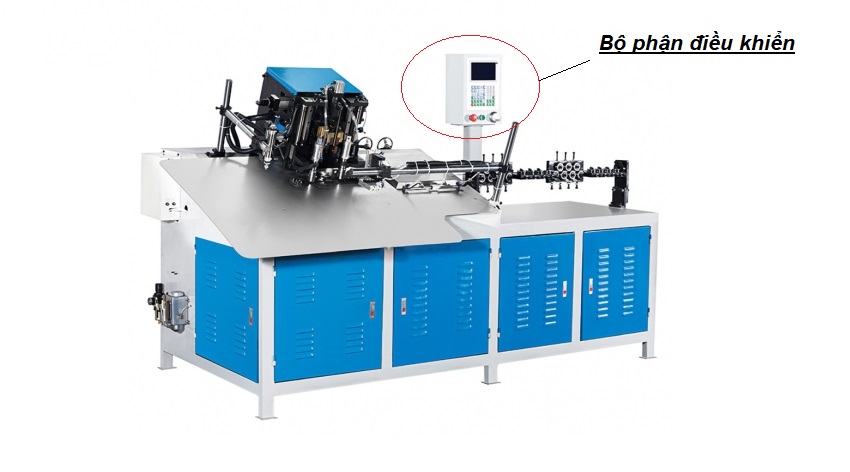

Bộ phận điều khiển

Được trang bị một màn hình điều khiển, bộ phận này hiển thị các thông số trước và trong quá trình uốn dây. Bảng điều khiển được tích hợp chip và kết nối hoàn toàn với bộ xử lý. Mỗi lần khởi động máy, các thiết lập được lưu trữ dữ liệu và có thể truy cập trực tiếp cho mỗi lần sử dụng.

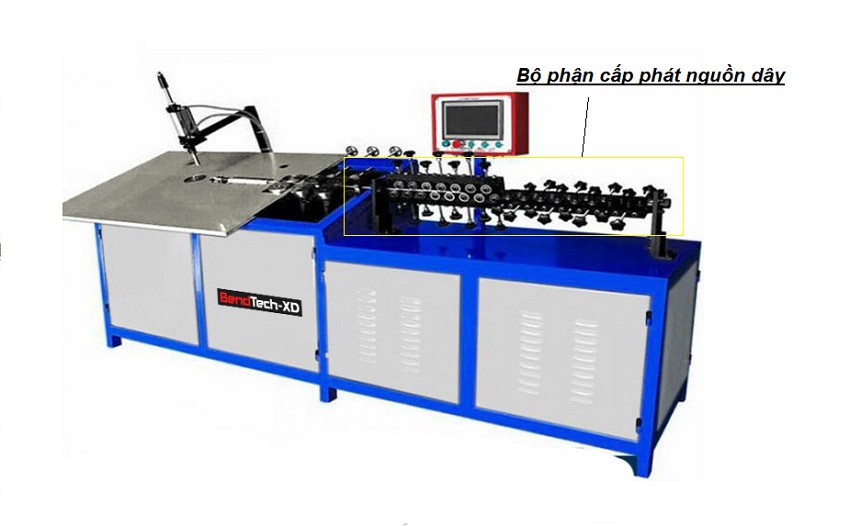

Bộ phận cấp phát nguồn dây

Đây là thành phần để đặt cuộn dây thép, thường được thiết kế dưới dạng cuộn xoắn. Bộ phận này giúp quá trình cung cấp dây vào máy diễn ra nhanh chóng. Đối với các máy nhỏ, bộ phận cấp dây thường nằm phía sau và được kết nối trực tiếp với máy, trong khi đối với các máy lớn hoặc dây có đường kính lớn, bộ phận này được đặt riêng biệt và có bàn xoay ngoài.

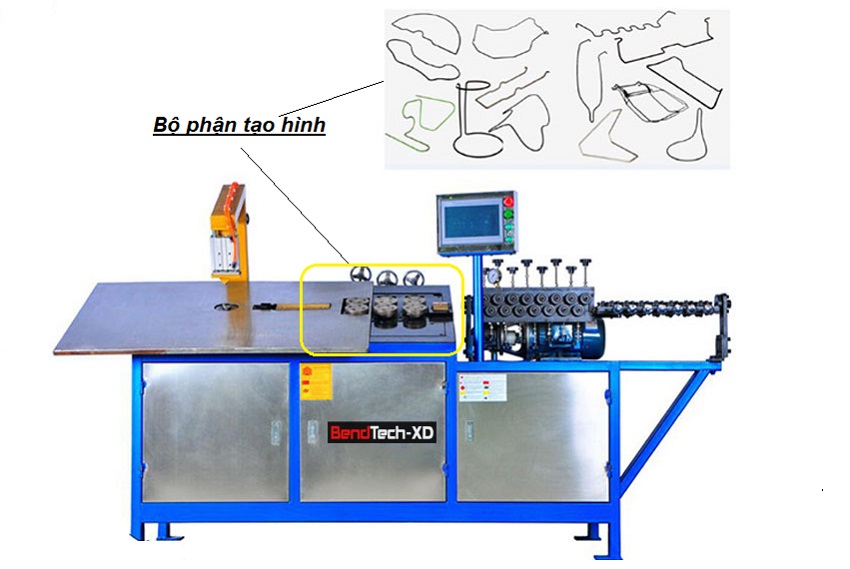

Bộ phận tạo hình

Cách lập trình ban đầu từ người dùng sẽ quyết định hình dạng 2D được tạo ra. Quá trình này có thể được lặp đi lặp lại nhiều lần, tùy thuộc vào kích thước cuộn dây hoặc số lượng được đặt. Có hai trục xoay, và trên mỗi trục có các thanh đính. Mỗi lần cuộn dây đụng vào thanh đính, sẽ tạo ra một đường cong từ 30-90 độ, tùy thuộc vào hình dạng sản phẩm mong muốn.

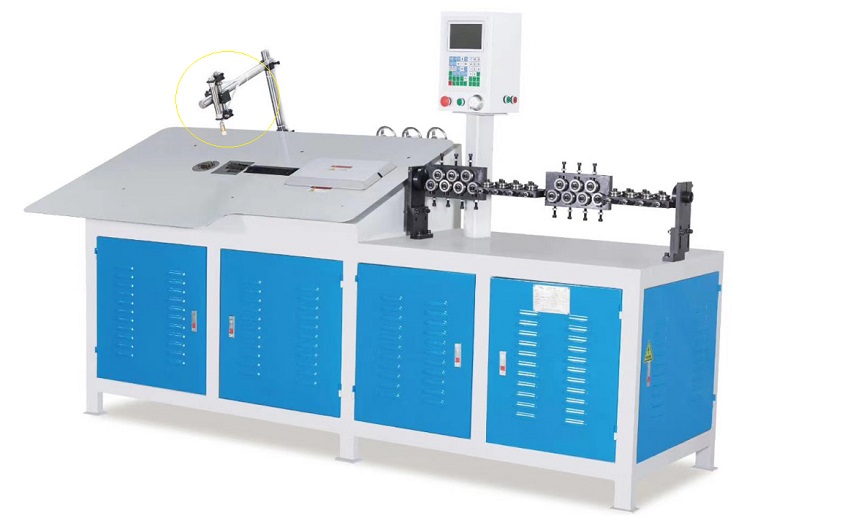

Bộ phận cắt sản phẩm

Lưỡi cắt được làm từ kim loại sắt bén không rỉ và được đồng bộ với bộ phận tạo hình. Lưỡi cắt này thường được sử dụng để cắt sản phẩm hiện tại và chuẩn bị cho sản phẩm tiếp theo. Các lưỡi cắt được gắn kết với bộ phận cảm biến lực, khi hoàn thành sản phẩm, bộ điều khiển sẽ gửi tín hiệu đến cảm biến để đẩy lưỡi cắt qua sản phẩm và tiến hành cắt.

Cấu tạo của máy uốn dây thép 3D CNC

Máy uốn dây thép 3D CNC đã trở thành một công cụ phổ biến và được sử dụng rộng rãi trong ngành công nghiệp hiện nay. Máy này cho phép tạo ra các sản phẩm uốn dây thép 3D độc đáo và đa dạng. Mặc dù cấu trúc tổng thể của máy uốn dây thép 3D CNC tương tự như máy 2D, nhưng nó có một số cải tiến đáng chú ý, đặc biệt là trong phần điều khiển và bộ phận tạo hình trục xoay.

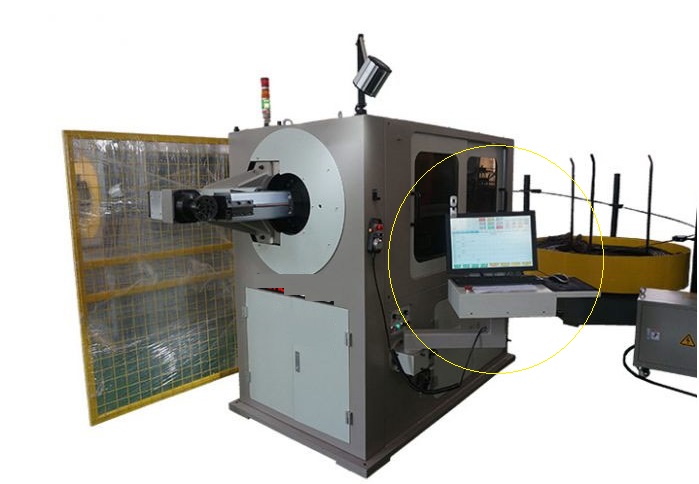

Bộ phận điều khiển

Bộ phận điều khiển của máy uốn dây thép 3D CNC được trang bị một màn hình LED và các phím bấm tiện lợi. Đây là nơi người dùng thiết lập các thông số cần thiết để tạo hình 3D cho cuộn dây thép, nhằm tạo ra các sản phẩm 3D chất lượng cao. Bộ phận này có vai trò như một "bộ não" trung tâm của máy, được đặt ở vị trí trung tâm của thân máy. Màn hình hiển thị các số liệu cần thiết trong quá trình uốn dây, cho phép người dùng theo dõi và kiểm soát quá trình uốn một cách nhanh chóng. Ngoài ra, nó cũng hiển thị mô phỏng định hình của sản phẩm 3D, giúp người dùng có cái nhìn trực quan về kết quả cuối cùng.

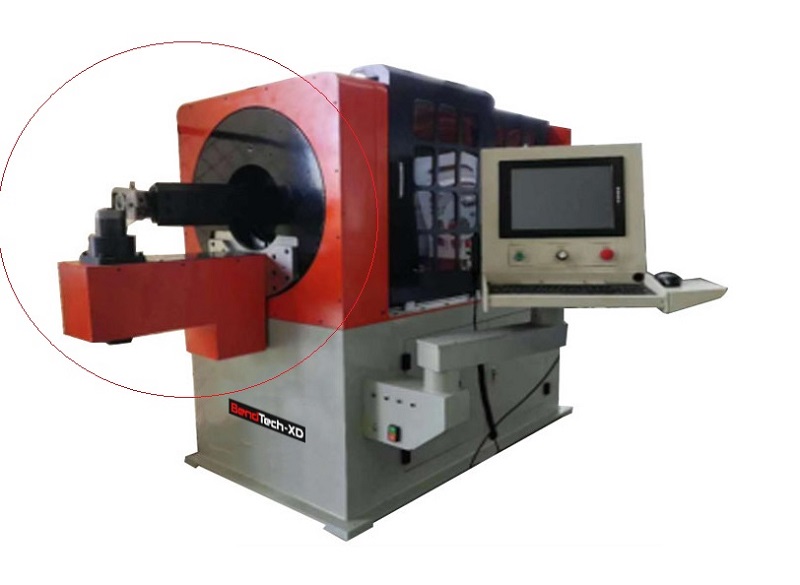

Bộ phận trục xoay tạo hình

Bộ phận trục xoay tạo hình của máy uốn dây thép 3D đặc biệt hơn so với máy 2D. Nó bao gồm 3 trục xoay xếp chồng lên nhau và trục xoay ngoài có khả năng xoay lên đến 360 độ. Các trục xoay bên trong có thể xoay lên đến 180 độ để định hình sản phẩm. Trên 2 trục xoay bên trong, có các đỉnh dùng để định hình sản phẩm theo thiết lập ban đầu. Trục xoay ngoài có vai trò quan trọng trong việc xoay sản phẩm đến các vị trí khác nhau để tạo ra các gấp khúc và hình dạng 3D cho sản phẩm.

Kết luận

Cấu tạo của hai loại máy uốn dây thép đã được trình bày ở trên là các tùy chọn phổ biến trên thị trường hiện nay. Mỗi loại máy có những đặc điểm riêng biệt, nhưng đều đảm bảo chất lượng sản phẩm cao. Các máy uốn dây này đóng góp rất nhiều cho quá trình sản xuất trong ngành công nghiệp cơ khí. Trên thị trường hiện nay, có nhiều mẫu máy uốn dây thép khác nhau để lựa chọn. Nếu bạn quan tâm đến việc mua máy, hãy liên hệ với Công ty DBK Việt Nam qua số hotline 0932 540 460 hoặc truy cập vào trang web dbk.vn.
