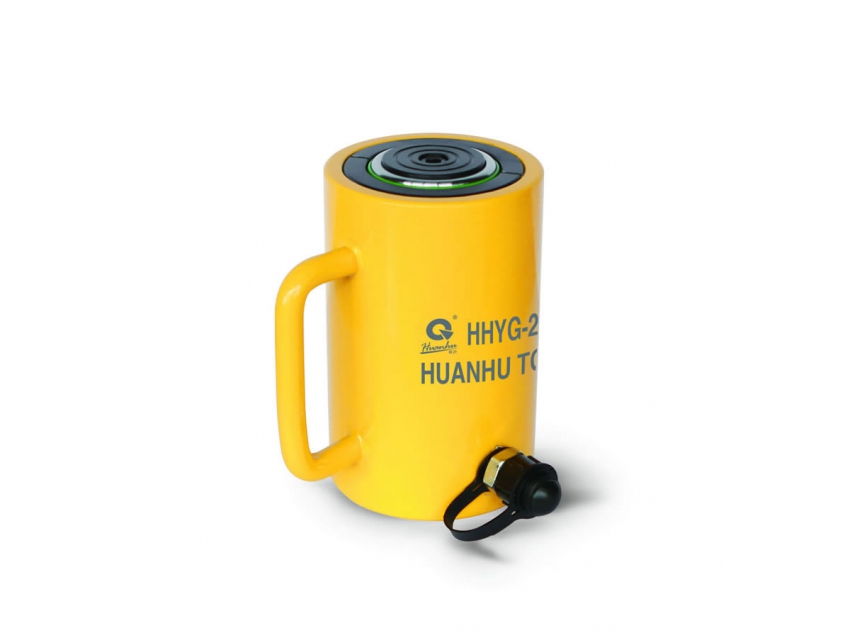

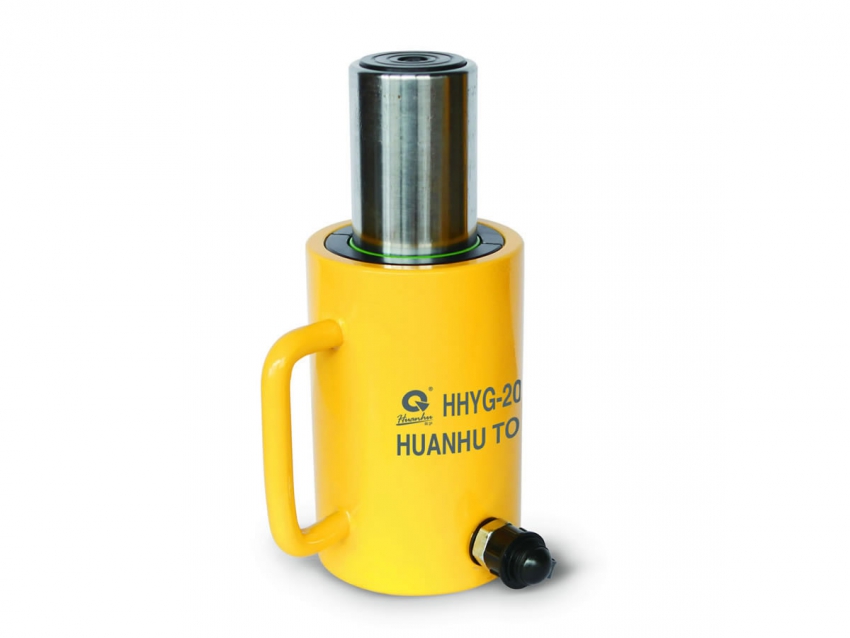

Kích thủy lực 1 chiều 30 tấn 50mm TLP HHYG-3050
| Tải trọng (tấn) | 30 tấn |
| Hành trình (mm) | 50 mm |
| Dung tích dầu (cm³) | 237 |
| Bơm phù hợp | HHB-700C |
| Chiều cao đóng (mm) | 137 |
| Chiều cao mở rộng (mm) | 187 |
| Đường kính ngoài (mm) | 103 |
| Đường kính trong (mm) | 75 |
| Đường kính trục piston (mm) | 65 |
| Trọng lượng (kg) | 7.9 |
TLP HHYG-3050 có tải trọng nâng 30 tấn, hành trình 50 mm, chiều cao đóng 137 mm và mở rộng tối đa 187 mm. Thân kích đường kính ngoài 103 mm, đường kính trong 75 mm, trục piston Ø65 mm. Dung tích dầu 237 cm³, sử dụng bơm thủy lực HHB-700C.
Thông số sản phẩm
- Tải trọng nâng: 30 tấn
- Hành trình: 50 mm
- Dung tích dầu: 237 cm³
- Bơm phù hợp: HHB-700C
- Chiều cao đóng: 137 mm
- Chiều cao mở rộng: 187 mm
- Đường kính ngoài: 103 mm
- Đường kính trong: 75 mm
- Đường kính trục piston: 65 mm
Kết cấu và hành trình
HHYG-3050 thuộc loại kích thủy lực 1 chiều, piston di chuyển theo áp suất dầu và hồi về khi xả tải. Khoảng chênh lệch giữa chiều cao đóng và mở rộng đúng 50 mm, tương ứng với hành trình piston của kích.
Phần thân có đường kính ngoài 103 mm, đường kính trong 75 mm và trục piston Ø65 mm. Dung tích dầu 237 cm³ tương ứng với hành trình 50 mm của xy lanh.
Bơm thủy lực
Model HHYG-3050 sử dụng bơm HHB-700C. Nguồn bơm cấp dầu vào xy lanh để tạo lực nâng 30 tấn. Khi xả áp, piston trở về vị trí ban đầu theo cơ cấu hồi của kích.
