Máy chấn thủy lực mini PBC – 40T/1300

Máy chấn thủy lực mini PBC – 40T/1300

4.5 50 đánh giá
Liên hệ
(Giá trên chưa bao gồm thuế VAT)
Thương hiệu NVD
Xuất xứ Trung Quốc
Bảo hành 12 Tháng
Bạn vừa thêm sản phẩm vào giỏ hàng. (Xem ngay)
Thông số kỹ thuật
Lực chấn 40 tấn
Chiều dài chấn 1300 mm
Hành trình chấn 160 mm
Chiều rộng bàn 60mm
Tốc độ làm việc 2-10 Mm/s
Cữ đỡ sau 2 cái
Động cơ chính 5.5Kw
Áp suất thủy lực 250 Bar
Kích thước 2000x1700x2420 mm
Trọng lượng 3500kg
Thông tin sản phẩm

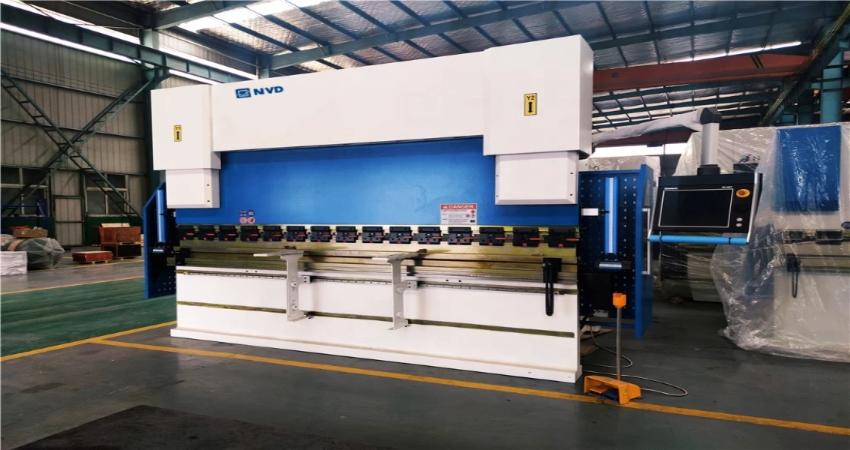

Máy chấn thủy lực mini PBC – 40T/1300 là thiết bị chuyên dụng cho các xưởng cơ khí nhỏ, với lực chấn lên đến 40 tấn, phù hợp để uốn các tấm kim loại như sắt, thép, inox. Máy chấn tôn có thiết kế nhỏ gọn, tiết kiệm không gian, nhưng vẫn đảm bảo hiệu suất chấn mạnh mẽ và độ chính xác cao. Bộ điều khiển CNC tiên tiến và hệ thống thủy lực chất lượng từ các thương hiệu nổi tiếng như Rexroth (Đức) và bơm SUNNY (Mỹ) giúp máy hoạt động ổn định và bền bỉ.

Máy chấn thủy lực mini PBC – 40T/1300 1

Thông số kỹ thuật máy chấn thủy lực mini PBC – 40T/1300

STT

PBC – 40/1300

ĐVT

THÔNG SỐ

1

Trục điều khiển CNC

5 trục

Y1, Y2, X, R + 1 Crowing

2

Lực chấn

Tấn

40

3

Chiều dài chấn

mm

1300

4

Khoảng cách giữa hai xilanh

mm

965

5

Hành trình chấn

mm

160

6

Độ mở Ram lớn nhất

mm

460

7

Chiều rộng bàn

mm

60

8

Độ sâu thoát họng

mm

300

9

Tốc độ làm việc không tải

mm/s

200

10

Tốc độ làm việc có tải

mm/s

2-10

11

Tốc độ hồi dao

mm/s

180

12

Tốc độ trục X

mm/s

350

13

Tốc độ trục R

mm/s

200

14

Hành trình trục X

mm

600

15

Hành trình trục R

mm

200

16

Tay trượt phía trước

cái

2

17

Cữ đỡ sau

cái

2

18

Áp suất thủy lực

Bar

250

19

Động cơ chính

kW

5.5

20

Kích thước máy

mm

2000 x 1700 x 2420

21

Khối lượng máy

kg

3500

Đặc điểm nổi bật của máy chấn thủy lực mini PBC – 40T/1300

  • Hiệu suất chấn mạnh mẽ 40 tấn, phù hợp với nhiều vật liệu kim loại khác nhau.
  • Thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt cho xưởng sản xuất hạn chế diện tích.
  • Giao diện điều khiển đơn giản, dễ dàng điều chỉnh các thông số chấn theo yêu cầu.
  • Khung máy chắc chắn, được ủ nhiệt chuẩn Nhật Bản, bảo đảm độ bền lâu dài.
  • Linh kiện thủy lực chất lượng cao, đảm bảo hoạt động bền bỉ và hiệu quả.
  • Động cơ hiệu suất cao, giúp tiết kiệm năng lượng và giảm chi phí vận hành.
  • Hệ thống thủy lực tối ưu hóa, giảm thiểu tổn thất năng lượng trong suốt quá trình sử dụng.
  • Trang bị đầy đủ thiết bị an toàn, bảo vệ người lao động trong suốt quá trình làm việc.
  • Giá thành hợp lý, phù hợp với khả năng đầu tư của các xưởng cơ khí nhỏ.

Máy chấn thủy lực mini PBC – 40T/1300 3

Cấu tạo máy chấn thủy lực mini PBC – 40T/1300

1. Bộ điều khiển HK66T

  • Chế độ lập trình cảm ứng 12 inch độ phân giải cao màu TFT.
  • Khả năng tương thích mô-đun, mở rộng và thích ứng linh hoạt.
  • Cổng USB và giao diện ngoại vi cho kết nối dễ dàng.
  • Hỗ trợ ứng dụng đa nhiệm trong môi trường điều khiển.
  • Giao diện uốn cong và phần mềm chỉnh sửa Profile-TL.

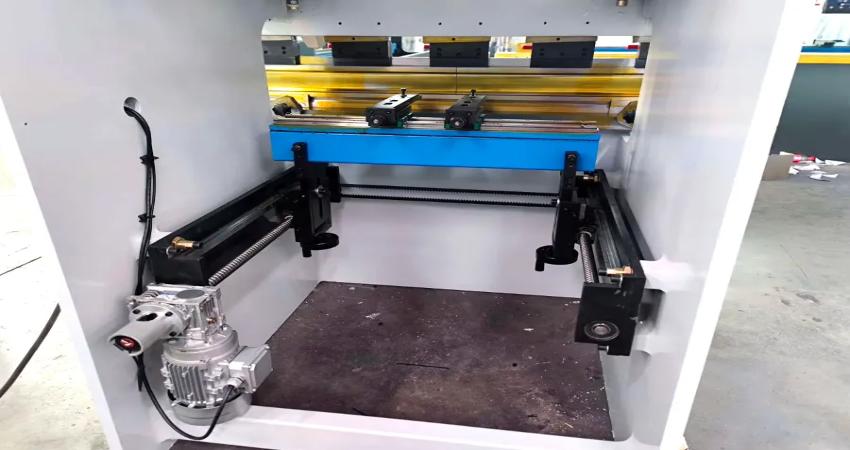

2. Cữ sau trượt trên băng bi

  • Trục R tinh chỉnh tay có độ chính xác cao, dễ dàng điều chỉnh.

3. Hệ thống điện Schneider (Pháp)

  • Hệ thống điện bền bỉ, làm việc ổn định trong điều kiện nguồn điện không ổn định.

4. Hệ thống thủy lực Rexroth (Đức)

  • Hệ thống thủy lực đáng tin cậy, hiệu quả và bền bỉ.

5. Bơm thủy lực SUNNY (Mỹ)

  • Tốc độ nhanh, vận hành êm ái, tần suất làm việc cao 24/24h.

6. Các bộ phận khác

  • Bàn chân đạp KACON, giúp thao tác dễ dàng.
  • Phớt thủy lực NOK (Nhật Bản), đảm bảo độ kín khít.
  • Thước quang REF (Đức), độ chính xác cao.
  • Motor Servo, bền bỉ và tin cậy.
  • Đầu nối ống thủy lực EMB, chống rò rỉ dầu hiệu quả.

Máy chấn thủy lực mini PBC – 40T/1300 2

Cấu hình của máy chấn thủy lực mini PBC – 40T/1300

STT

THIẾT BỊ

THƯƠNG HIỆU

XUẤT XỨ

1

Bộ điều khiển HK66T + Option 2D

HONGKONG

HONGKONG

2

Thiết bị điện (Contactor, Role, nút bấm)

Schneider

Pháp

3

Động cơ và Drive Servo trục X và R

Yctech

Trung Quốc

4

Vitme cầu và 5ang bi dẫn động

HIWIN

Đài Loan

5

Thước Quang

Reftech

Đức

6

Hệ thống thủy lực

Reftech

Đức

7

Đầu bơm thủy lực

SUNNY

USA

8

Động cơ bơm

Siemens

Đức

9

Hệ thống bù

Bù thủy lực

Trung Quốc

10

Đầu nối ống dầu

Nội địa

Trung Quốc

11

Vòng đệm xilanh

Aotos

Trung Quốc

12

Phớt xi lanh

NOK

Nhật Bản

Chế độ bảo vệ

  • Cảnh báo nhiệt độ dầu: Có
  • Bảo vệ áp suất dầu: Có
  • Bảo vệ quá tải động cơ: Có
  • Cửa bảo vệ bên trái, phải: Có
  • Tiêu chuẩn an toàn: CE

Máy chấn thủy lực mini PBC – 40T/1300 5

Đặc tính kỹ thuật máy chấn thủy lực mini PBC – 40T/1300

  • Cấu trúc C-Frame hàn tấm chất lượng cao, mang lại độ cứng và tuổi thọ cao.
  • Bộ điều khiển CNC kết hợp động cơ biến tần AC, điều khiển thước đo và độ sâu chấn.
  • Cữ sau có vít bi và hướng dẫn lót, đảm bảo độ chính xác định vị và lặp lại.
  • Thanh trượt hành trình xuống với hai xi lanh truyền lực chấn, giúp chấn chính xác.
  • Dầm chấn/ram dẫn hướng polyme mài mòn cao, giúp ram di chuyển trơn tru và chính xác.
  • Hai xi lanh bên đồng bộ thủy lực cơ khí, nâng cao hiệu quả hoạt động của máy.
  • Thanh xoắn đặc giúp uốn song song và đảm bảo độ chính xác cao trong quá trình chấn.
  • Xilanh thủy lực tích hợp bộ phận dừng cơ học, hỗ trợ giảm độ sai lệch trong quá trình chấn.
  • Điểm dừng cơ học đồng bộ hóa hai xi lanh, đảm bảo hoạt động ở cùng độ sâu uốn.
  • Đồng hồ đo áp suất thủy lực từ xa và tay cầm điều chỉnh giúp dễ dàng điều chỉnh áp suất.
  • Hệ thống điện và thủy lực có bảo vệ quá tải, đảm bảo hoạt động ổn định và an toàn.
  • Cơ cấu điều chỉnh hành trình điều khiển vị trí dừng đỉnh thanh trượt, hỗ trợ thay đổi tốc độ làm việc.
  • Ram làm việc có hiện tượng down, working, hold và return nhanh, cải thiện năng suất.
  • Hệ thống thủy lực sử dụng bơm bánh răng chính xác, giảm độ ồn và dễ bảo trì.
  • Công tắc chân di chuyển có chức năng bảo vệ và dừng khẩn cấp, bảo vệ người vận hành.
  • Dầm đo phía sau hàn có độ cứng và chính xác cao, tăng độ chính xác của máy.

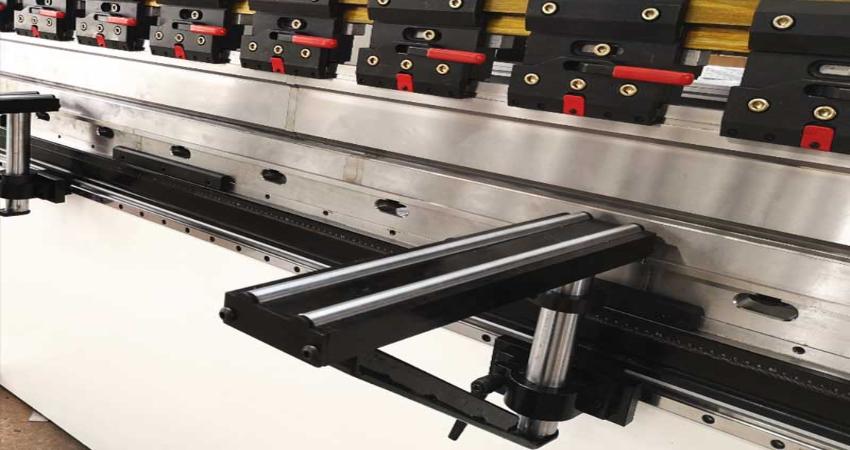

  • Máy có 2 tay đỡ phía trước dễ dàng điều chỉnh theo chiều dọc và ngang, hỗ trợ chấn linh hoạt.

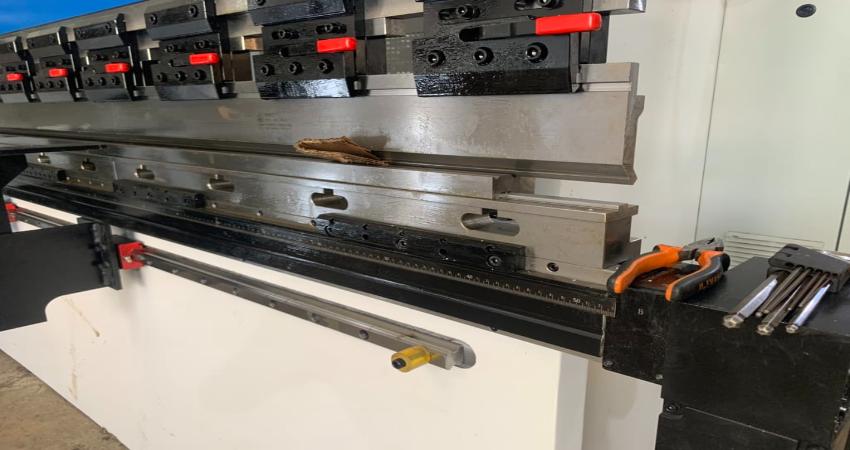

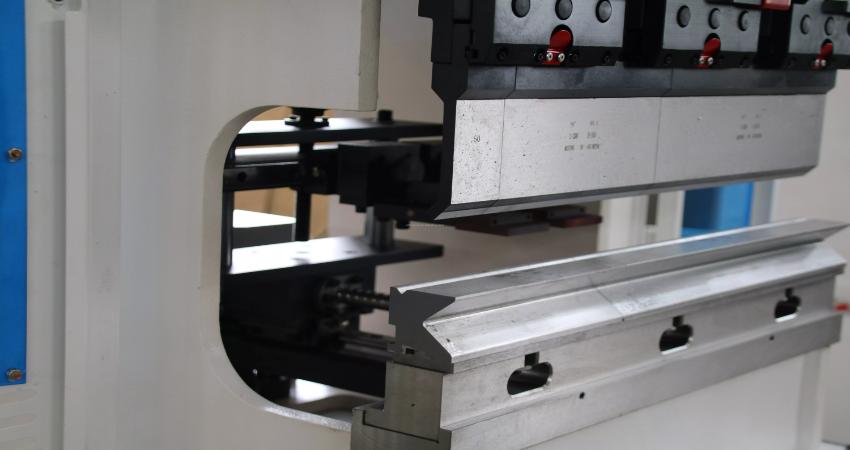

  • Cối thủy lực tiêu chuẩn và khuôn đáy đa chữ V đảm bảo chất lượng chấn cao.

Máy chấn thủy lực mini PBC – 40T/1300 4

Mua ngay máy chấn thủy lực mini PBC – 40T/1300 chính hãng tại DBK

Đừng bỏ lỡ cơ hội sở hữu máy chấn thủy lực mini PBC – 40T/1300 chính hãng tại DBK! Với chất lượng vượt trội và tính năng ưu việt, máy sẽ là người đồng hành đáng tin cậy trong các xưởng cơ khí của bạn. Hãy liên hệ ngay với DBK Việt Nam để nhận tư vấn chi tiết và mua máy với giá tốt nhất. Đầu tư hôm nay – Nâng cao năng suất, hiệu quả công việc của bạn ngay lập tức!
