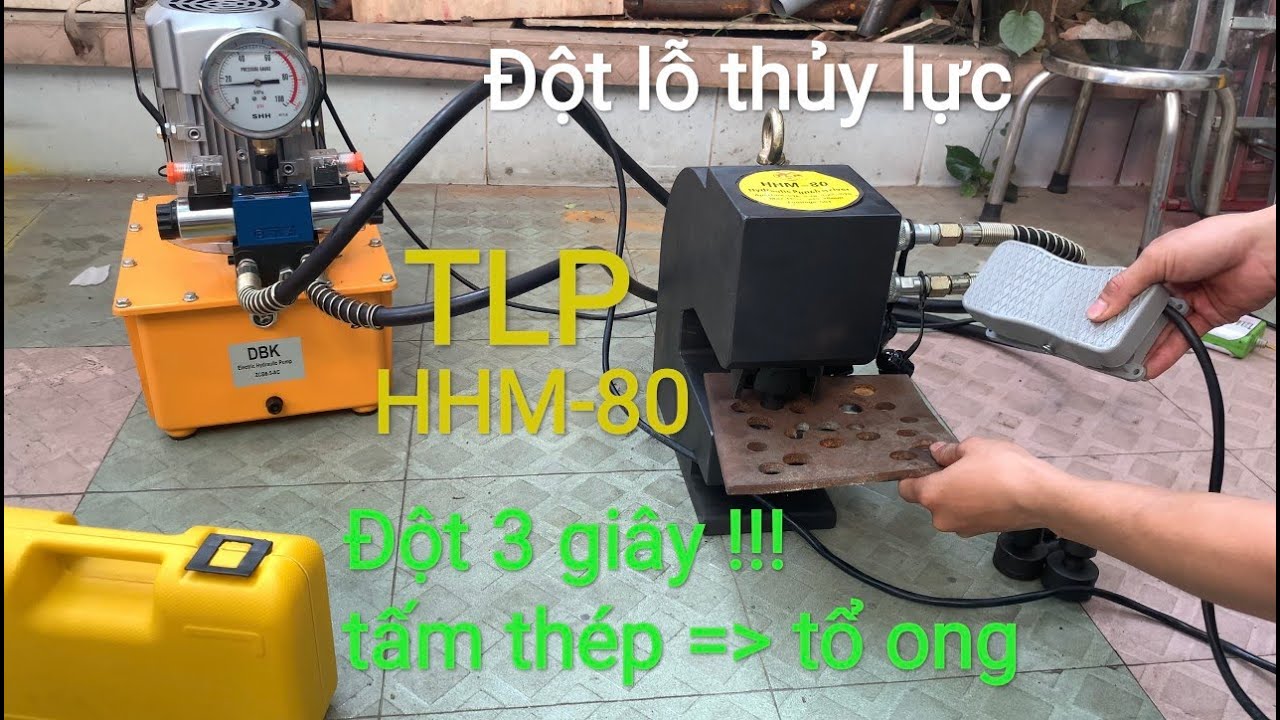

Đầu đột lỗ thủy lực TLP HHM-80

TLP HHM-80 thuộc dòng đầu đột thủy lực chữ C, lực ép tối đa 50 tấn, họng sâu 115mm. Đầu đột xử lý thanh cái sắt thép dày đến 14mm và nhôm, đồng dày đến 16mm. Bộ khuôn tiêu chuẩn gồm 4 cỡ Ø16, Ø18, Ø22 và Ø25mm.

HHM-80 đi kèm 4 bộ khuôn:

• Ø16mm
• Ø18mm
• Ø22mm
• Ø25mm

Độ dày thanh cái tối đa:

• Sắt, thép: 14mm

• Nhôm, đồng: 16mm

*Các kích thước khuôn khác ngoài bộ tiêu chuẩn có thể đặt thêm theo nhu cầu gia công.

Đầu đột 2 cửa dầu

HHM-80 sử dụng hai đường dầu thủy lực, gồm đường cấp dầu và đường hồi dầu. Đầu đột cần kết hợp với bơm điện thủy lực 2 chiều bên ngoài để tạo và hồi áp trong quá trình làm việc.

Khi chọn bơm, cần kiểm tra áp suất, lưu lượng và dung tích dầu theo yêu cầu của đầu HHM-80. Cấu hình bơm có công suất và dung tích phù hợp sẽ đáp ứng tốt hơn khi máy phải đột liên tục.

Kết cấu đầu chữ C

Phần họng đột sâu 115mm, tạo khoảng đưa thanh cái vào đến vị trí cần tạo lỗ. Kết cấu chữ C cũng cho phép quan sát vị trí khuôn khi căn phôi trước khi đột.

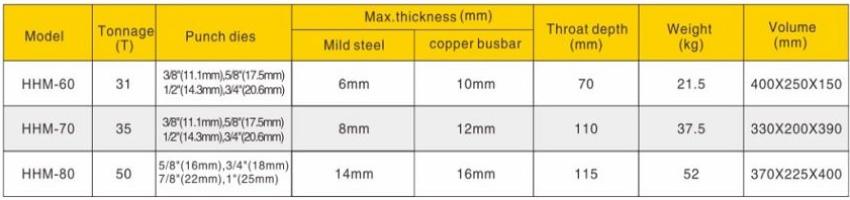

Thông số kỹ thuật

• Model: TLP HHM-80
• Lực ép tối đa: 50 tấn
• Kích thước mũi đột: Ø16, Ø18, Ø22, Ø25mm
• Thanh cái sắt thép: tối đa 14mm
• Thanh cái nhôm, đồng: tối đa 16mm
• Họng đầu đột: 115mm
• Kích thước: 370 × 220 × 380mm
• Trọng lượng: 52,5kg
• Loại bơm: bơm thủy lực 2 chiều, dùng riêng bên ngoài
