Máy đột lỗ thủy lực JINSAN JAP-1224 (kèm bơm)

JINSAN JAP-1224 thuộc nhóm đầu đột thủy lực công suất 32 tấn, sử dụng bộ khuôn gồm các cỡ 10, 12, 14 và 16 mm. Máy có khả năng đột lỗ lớn nhất Ø24 mm, độ dày vật liệu tối đa 12 mm và khoảng cách từ mép đến tâm lỗ đạt 65 mm.

Điểm đáng chú ý của JAP-1224 nằm ở bộ khuôn nhiều kích thước trong cùng một đầu đột. Người dùng thay mũi và khuôn theo đường kính lỗ cần gia công, thay vì cố định một kích thước duy nhất. Hệ thống thủy lực làm việc ở mức áp suất tối đa 700 bar.

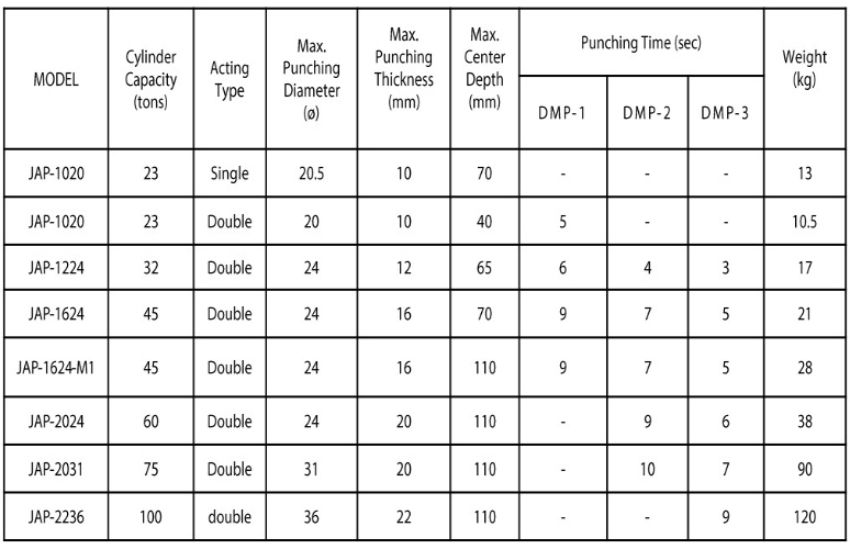

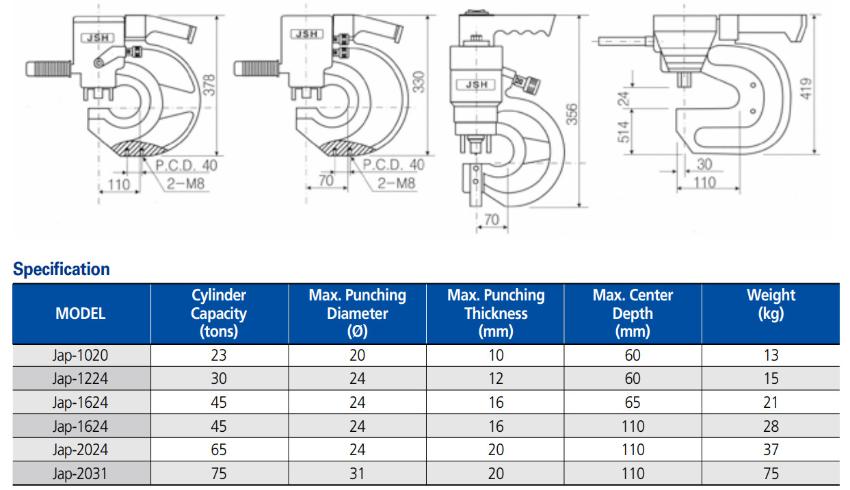

Thông số JAP-1224

• Model: JAP-1224
• Thương hiệu: JINSAN
• Lực đột: 32 tấn
• Kích thước đột: 10 / 12 / 14 / 16 mm
• Đường kính lỗ đột tối đa: 24 mm
• Độ dày đột tối đa: 12 mm
• Độ sâu trung tâm: 65 mm
• Áp suất làm việc tối đa: 700 bar

Bộ khuôn đột 10–16 mm

JAP-1224 đi kèm các kích thước Ø10, Ø12, Ø14 và Ø16 mm. Dải khuôn này bao phủ nhiều cỡ lỗ nhỏ thường gặp trong gia công tấm thép, bản mã và kết cấu kim loại.

Đầu đột tạo lực trực tiếp lên khuôn bằng áp suất dầu thủy lực. Khi cần tạo lỗ Ø24 mm, máy sử dụng bộ khuôn tương ứng với kích thước lỗ yêu cầu, trong giới hạn độ dày vật liệu tối đa 12 mm.

Kết nối bơm thủy lực

JAP-1224 sử dụng nguồn dầu thủy lực bên ngoài với áp suất tối đa 700 bar. Cấu hình máy kèm bơm cho phép đưa thiết bị vào vận hành thành một bộ hoàn chỉnh. Ngoài bơm đi kèm, hệ thống cũng có thể sử dụng bơm điện thủy lực tương thích với áp suất và đầu nối của đầu đột. Độ sâu trung tâm 65 mm xác định khoảng cách từ mép tấm đến vị trí tâm lỗ. Thông số này cần được tính cùng kích thước phôi khi bố trí vị trí đột trên tấm vật liệu.
