máy uốn ống bằng tay, cầm tay giá rẻ


Giới thiệu máy uốn ống bằng tay

Để tạo đường cong trên ống kim loại với những đoạn có kích thước khác nhau, người ta thường dùng đến thiết bị máy uốn ống. Đây là loại dụng cụ thông dụng được sử dụng phổ biến có thể uốn cong được nhiều vật liệu ống khác nhau như sắt, thép, đồng, inox,... thông qua hệ thống máy móc cùng các loại khuôn cơ bản với nhiều kích thước khác nhau.

Hiện nay, trên thị trường phân nhiều loại máy uốn khác nhau như máy uốn ống thủy lực, máy uốn ống 1 trục, máy uốn ống bằng điện, máy uốn ống bằng tay,... tùy vào mục đích của người sử dụng cũng như mức chi phí bỏ ra mà có thể chọn loại máy uốn sao cho phù hợp. Trong đó, máy uốn ống bằng tay với những đặc điểm cấu tạo đơn giản cũng như giá thành phải chăng nên đây cũng là một sự lựa chọn thiết thực mà nhiều người tin dùng, sử dụng nhiều trong các hoạt động công nghiệp nặng, nhẹ linh hoạt vận dụng trong các hộ gia đình.
Máy uốn ống bằng tay

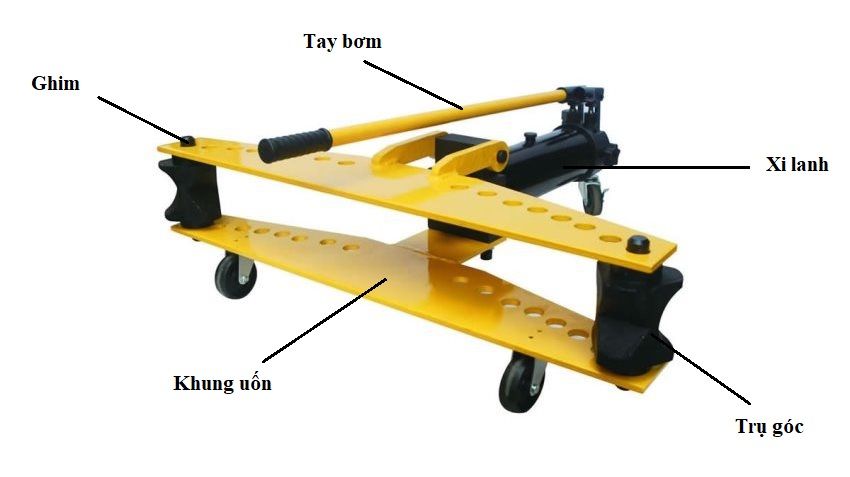

Máy uốn ống bằng tay có cấu tạo như thế nào?

Hầu hết các loại máy uốn ống bằng tay thường có kích thước không quá lớn nên việc sử dụng chúng cũng không quá khó khăn. Tuy nhiên, với đặc điểm này nên chúng được dùng để uốn cong ống kim loại sắt thép có kích thước không quá lớn, không đòi hỏi về lực ép. Có khá nhiều kiểu thiết kế máy uốn ống bằng tay khác nhau, mỗi loại lại có kết cấu hoạt động khác nhau. Thông thường, một máy uốn bằng tay sẽ có các bộ phận chính như sau: Tay cầm, khuôn uốn, trụ góc và ghim.

Trong đó:

  • Tay cầm: Bộ phận tay cầm, tác động và giữ tạo lực uốn sản phẩm

  • Khuôn uốn: Đây là nơi quá trình uốn được diễn ra, ống tiếp xúc với khuôn và biến dạng cong theo kích thước của ống sau khi tác lực vào.

  • Trụ góc: Là bộ phận giữ cho ống trụ được cố định.

  • Ghim: Là bộ phận dùng để hỗ trợ cho trụ góc, giúp chúng cố định vào đúng vị trí cần làm việc.

  • Một số bộ phận thiết kế khác cũng cần thiết như: Chân trụ, chân ổ đĩa, chân đai chữ U, bộ chống lò xo, vòng độ, con trỏ độ,...

Ngoài ra, một số thiết bị uốn ống bằng tay khác tích hợp hệ thống thủy lực mini hỗ trợ lực uốn hiệu quả, ít tốn sức người sử dụng hơn.

Việc uốn ống đòi hỏi phải có một lực lớn tác động vào sản phẩm nên đòi hỏi các bộ phận lắp như thân máy hay các khuông phải làm từ vật liệu chất lượng tốt để tăng thêm độ bền cho máy uốn.

Máy uốn ống bằng tay

Nguyên lý hoạt động của máy uốn ống bằng tay

Dụng cụ uốn ống bằng tay có nguyên lý hoạt động rất đơn giản, sử dụng lực từ các nguồn khác nhau làm cong sản phẩm dưới sự hỗ trợ lực cùng hệ thống khuôn uốn.

  • Máy uốn ống sử dụng hoàn toàn bằng lực tay, sau khi đặt sản phẩm vào đúng vị trí khuôn và điều chỉnh tay cầm, sử dụng lực phù hợp để uốn cong các ống sắt thép.

  • Đối với thiết bị uốn ống bằng tay sử dụng hệ thống thủy lực với cơ cầu làm việc thông qua cơ chế piston - xilanh, người dùng cung cấp lực được tạo ra cho động cơ thủy lực, nhờ vào cơ cấu điều khiển truyền đến làm uốn cong ống.

Ở phần cánh tay quay, chúng ta phải lắp bản lề và bu lông để giữ chặt ống giúp quá trình uốn không bị xê lệch hay sai góc. Có khá nhiều kích thước khuôn uốn khác nhau nên nên có thể tháo lắp thay thế, sử dụng loại khuôn phù hợp với nhu cầu công việc. Đối với một số thiết bị uốn ống bằng tay khác như sản phẩm kiểu dáng hình cung thì bạn nên đặt đúng vị trí cần làm việc bởi chúng không được cố định đầu ống như một số sản phẩm khác.

Quá trình uốn ống cần thực hiện tỉ mỉ, cẩn thận để sản phẩm sau khi hoàn tất không bị méo mó, gãy khúc đòi hỏi người sử dụng máy uốn phải có tay nghề cao, có nhiều kinh nghiệm trong công việc.

Máy uốn ống bằng tay

Ưu, nhược điểm của máy uốn ống bằng tay

Việc sử dụng máy uốn ống bằng tay áp dụng vào công việc sẽ mang lại nhiều hiệu quả. Chúng được sử dụng khá phổ biến hiện nay trong đời sống cũng như các hoạt động công nghiệp trong việc uốn các loại ống kim loại, sắt thép, nhôm, ống đồng,... tạo những đường cong áp dụng rộng rãi vào nhiều công việc khác nhau. Nhưng đi đôi với những ưu điểm thấy được thì thiết bị cũng có nhiều bất cập không thích hợp với một số người dùng. Dưới đây là ưu, nhược điểm của thiết bị uốn ống bằng tay, bạn có thể tham khảo:

Ưu điểm

  • Nguyên lý hoạt động đơn giản, thiết kế nhỏ gọn, tạo nên những đường cong cho ống kim loại để phù hợp với công việc sử dụng chúng.

  • Hệ thống khuôn với nhiều kích thước đường ống, góc cong khác nhau thích hợp với công việc.

  • Uốn được nhiều loại ống sử dụng dụng vật liệu khác nhau.

  • So với việc uốn thủ công tự điều chỉnh bằng bằng các thiết bị sẵn có thì dùng máy uốn như thế này sẽ cho kết quả đẹp hơn.

  • Tháo lắp thiết bị với các bước đơn giản, dễ thực hiện.

  • Giá cả bình dân, phù hợp để sử dụng trong các sinh hoạt nhỏ lẻ.

Nhược điểm

  • Máy có kích thước nhỏ nên chỉ phù hợp để uốn các loại ống có đường kính nhỏ

  • Vì uốn bằng tay nên khó xác định được sai số khi thực hiện, chúng thích hợp để uốn sản phẩm không yêu cầu độ chính xác cao.

  • Dùng lực tay uốn nên tốn nhiều sức, không phù hợp với những người không quá khỏe, đồng thời tỉ lệ uốn thất bại cũng tương đối cao đối với những người chưa có nhiều kinh nghiệm.

Máy uốn ống bằng tay

Ứng dụng của máy uốn ống bằng tay

Không quá khó để thấy được công dụng của chúng, bạn có thể nhìn thấy ống uốn ở khắp mọi nơi từ công trường, công ty, công viên, nhà ở hay thậm chí là cả trên chiếc ghế mà bạn đang ngồi. Thay vì sử dụng các mấu nối giữa những thanh thẳng với nhau thì việc uốn cong ống như vậy vừa mang đến sự chắc chắn mà không làm thay đổi kết cấu ống đồng thời tính thẩm mỹ cũng được cải thiện đáng kể.

Ngoài ra, máy uốn ống còn được sử dụng trong nhiều lĩnh vực khác được nhắc đến như: Ứng dụng trong hệ thống máy móc tự động, sử dụng trong các phương tiện chuyên dụng, ứng dụng trong nhiều công trình kiến trúc, trong đóng tàu thuyền, trong hệ thống đường ống công nghiệp cũng như phát triển hơn trong hàng không vũ trụ.

Máy uốn ống bằng tay

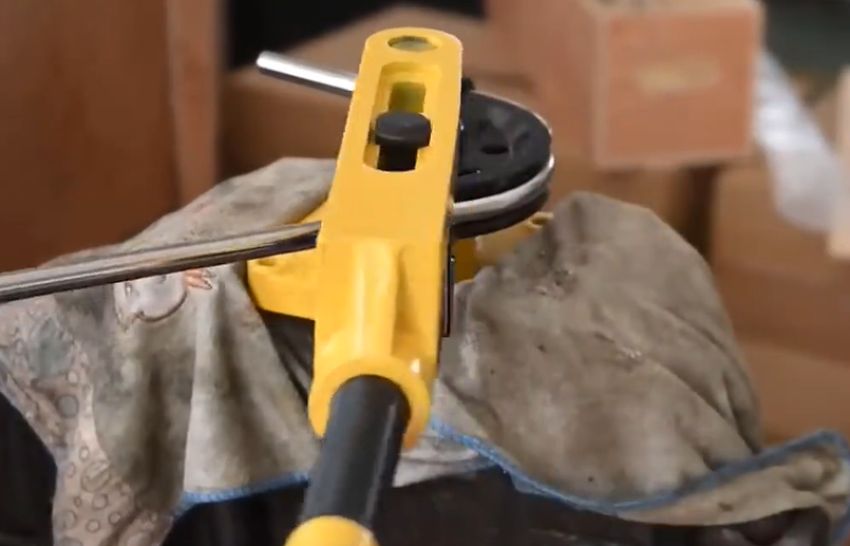

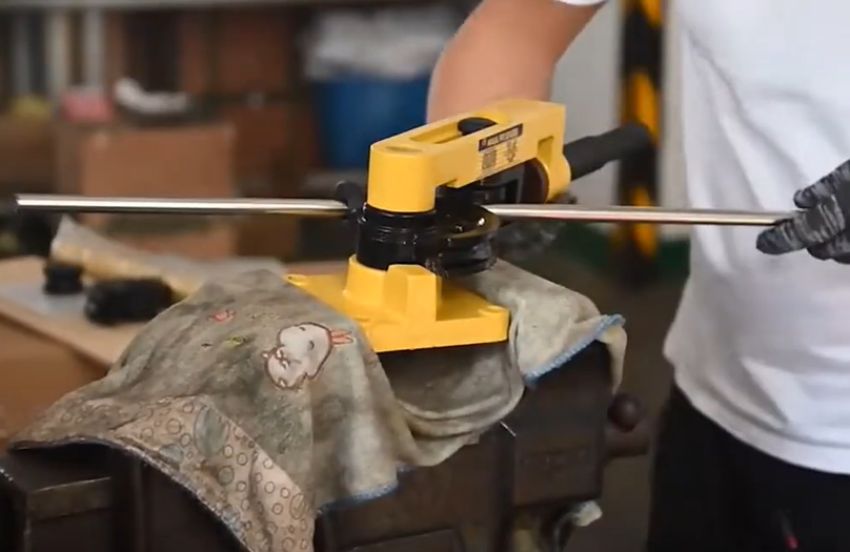

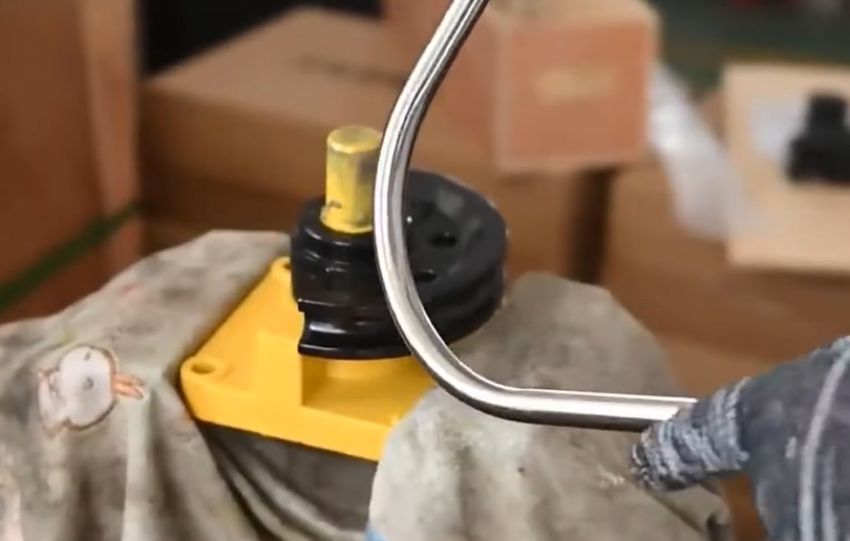

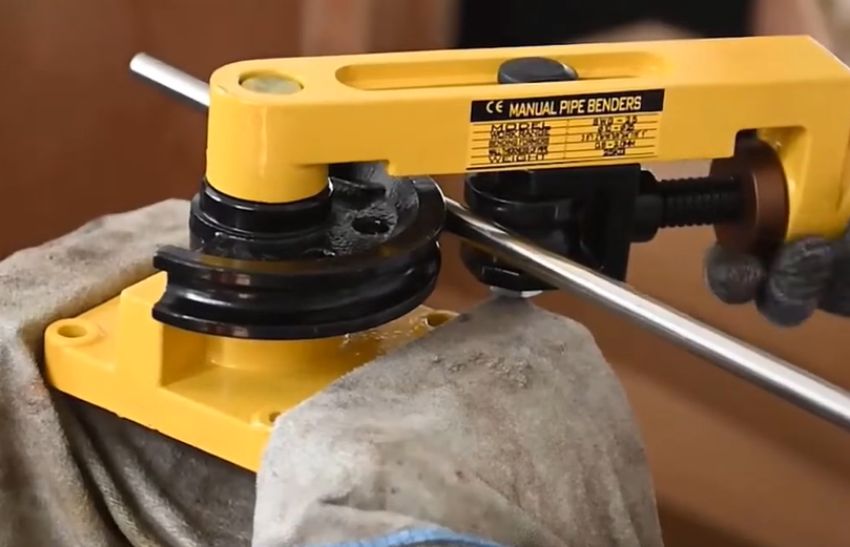

Các bước sử dụng máy uốn ống bằng tay

Có nhiều loại máy uốn ống bằng tay khác nhau nên cách hoạt động của chúng cũng có sự khác biệt đáng kể. Để sử dụng thành thạo các thao tác làm việc với dụng cụ uống ống tạo ra sản phẩm tốt nhất, dưới đây là một vài bước sử dụng một loại máy uốn ống bằng tay tiêu biểu với đầy đủ các trang bị, bạn có thể tham khảo:

  • Bước 1: Lắp khuôn: Chọn khuôn theo kích thước được chỉ định phù hợp với kích thước ống cũng như góc uốn và tháo lắp vào máy.

  • Bước 2: Cài đặt khối theo dõi: Kích thước của khối theo dõi phải phù hợp với khuôn, đặt khối theo dõi phù hợp với đường ống, sau đó lấy vị trí theo dõi và chèn vào nhánh uốn chính.

  • Bước 3: Chuẩn bị đường ống: Lấy đường ống có kích thước tương ứng với khối theo dõi, sử dụng bút đánh dấu ngẫu nhiên tại điểm muốn uốn cong.

  • Bước 4: Chèn ống: Khối theo dõi được thả lỏng để điều chỉnh khi chèn ống, giữ đường ống ở vị trí giữa khối theo dõi và khuôn. Quay khuôn ra hướng bên ngoài khi thực hiện chèn ống, và xoay lại vị trí ban đầu sau khi đường ống đã được đặt vào.

  • Bước 5: Lắp đặt dây đeo chữ U

  • Bước 6: Căn chỉnh đường ống: Điều chỉnh đường ống ở vị trí thích hợp cho việc thực hiện thao tác uốn ống.

  • Bước 7: Tạo lực căng ở cánh tay trụ: Bộ phận này thường không chắc chắn, tạo lực căng trên cánh tay trụ bằng cách kéo chúng.

  • Bước 8: Cài đặt con trỏ độ: Lúc này đảm bảo rằng con trỏ nằm trên vòng độ được căn chỉnh về 0 độ. Bạn cần siết chặt bu lông hơn để tăng độ chắc chắn .

  • Bước 9: Gắn giá đỡ ổ đĩa

  • Bước 10: Bắt đầu quá trình uốn: Sử dụng lực tác động từ tay thực hiện quá trình uốn cong ống. Uốn cong đến đâu bạn gắn các răng của giá ổ đĩa và di chuyển chúng dần đến rãnh cuối cùng.

  • Bước 11: Đặt lại máy uốn và tháo đường ống: Sau khi thực hiện hết quá trình uốn ống và cho ra kết quả uốn, nới lỏng các bulong căng, tháo các chốt và rút ống ra khỏi máy.

Máy uốn ống bằng tay

Một số máy uốn ống bằng tay có ở DBK.vn

Việc tìm mua các loại máy uốn ống giờ đây trở nên dễ dàng hơn bởi thị trường có nhiều mẫu với thiết kế khác nhau phù hợp với từng tiêu chí của mỗi người. Dưới đây là một số mẫu máy uốn ống bằng tay hiện có có DBK, bạn có thể tham khảo:

  • Máy uốn ống 10-25mm TLP HHW-25S: Máy uốn ống bằng tay thiết kế nhỏ gọn với nhiều bộ khuông kích thước lớn nhỏ khác nhau, phạm vi uốn của máy từ 10mm đến 25mm, độ dành thành ống có thể uốn được là 0.8 - 2mm, trọng lượng máy là 28kg. Một số đai uốn đi kèm theo máy có kích thước là 10mm, 12mm, 14mm, 16mm, 19mm, 22mm, 25mm. Máy cố định 2 đầu của ống bằng 2 đai, sử dụng hệ thống piston thực hiện lực bằng tay làm cong ống đến độ cần thiết.

  • Máy uốn ống đồng phi 6-22mm TLP HHW-22: Máy uốn ống bằng tay có thiết kế nhỏ gọn, khối lượng chỉ 4,1kg, máy hoạt động dựa trên sức tay của người dùng. Phạm vi uốn cỡ vừa và nhỏ từ 6mm đến 22mm, độ dày thành ống uốn được khoảng 1mm. Các đai uốn ống đi kèm theo máy có kích thước 6mm, 8mm, 10mm, 12mm, 16mm, 19mm, 22mm.

  • Uốn ống E.M.T dùng tay (19mm - 90 độ) TAC CPB-19A: Là sản phẩm dùng để uốn các ống E.M.T bằng lực tay, có nguồn gốc từ Đài Loan cho chất lượng tốt. Sản phẩm được chế tạo từ thép cao cấp, chống ăn mòn, độ bền cao. Có thể uốn các loại ống với đường kính 19mm, góc uốn tối đa là 90 độ. Khối lượng rất nhẹ chỉ 0,5kg, dễ sử dụng, dễ vận chuyển, giá thành phải chăng.

Máy uốn ống bằng tay

Có nên mua máy uốn ống bằng tay ở công ty DBK Việt Nam không?

Câu hỏi đặt ra là có nên mua máy uốn ống bằng tay ở công ty DBK Việt Nam không? Tại sao lại không khi mà bạn đang cần một thiết bị như vậy cho công việc của mình. Thay vì bạn lại mất nhiều thời gian tìm kiếm những địa chỉ khác cũng như bắt đầu xác nhận lại vị trí của họ có thật sự đáng tin cậy để dùng thì bạn có thể chọn DBK.vn.

Công ty TNHH Xuất Nhập Khẩu DBK Việt Nam chuyên cung cấp các loại máy móc công nghiệp, máy cơ khí được nhập khẩu chính hãng với chất lượng được đảm bảo cũng như giá thành phải chăng. Đối với sản phẩm máy uốn ống này cũng vậy, chúng tôi hiện có nhiều loại khác nhau và máy uốn ống bằng tay là một trong số những sản phẩm được nhiều khách hàng chọn sử dụng nhất bởi chúng đáp ứng đầy đủ những nhu cầu sử dụng của họ.

Máy uốn ống bằng tay

Hiện dụng cụ uốn ống bằng tay này đang được DBK Việt Nam bán ra với mức giá cạnh tranh nhất thị trường, đảm bảo hàng chính hãng, được nhập khẩu trực tiếp từ xưởng sản xuất nên khách hàng có thể an tâm về xuất xứ cũng như chất lượng khi mua tại công ty. Trước khi đến tay khách hàng thì sản phẩm đều được kiểm tra kỹ lưỡng nhất về hoạt động cũng như các yếu tố xung quanh nên bạn có thể an tâm.

Ngoài sản phẩm được nhắc đến, DBk Việt còn nhiều thiết bị liên quan khác như máy uốn ống thủy lực, máy uốn ống 1 chiều, máy uốn ống bằng điện,... hay các dụng cụ thủy lực khác bạn có thể thao khảo thêm tại https://dbk.vn/

Để biết thêm thông tin chi tiết về sản phẩm, khách hàng có thể liên hệ cho chúng tôi qua số điện thoại: 0932 540 460 để được tư vấn và hỗ trợ.

Dưới đây là một số loại máy uốn ống bằng tay của chúng tôi, khách hàng có thể tham khảo.

Đọc thêm

Tắt đọc thêm
Máy uốn ống 10-25mm TLP HHW-25S

Máy uốn ống 10-25mm TLP HHW-25S

Thương hiệu: tlp
Giá:2.600.000 VNĐ
Máy uốn ống đồng phi 6-22mm TLP HHW-22

Máy uốn ống đồng phi 6-22mm TLP HHW-22

Thương hiệu: tlp
Giá:2.440.000 VNĐ
Máy uốn ống đồng phi 6-22mm TLP HHW-22A

Máy uốn ống đồng phi 6-22mm TLP HHW-22A

Thương hiệu: tlp
Giá:2.560.000 VNĐ
