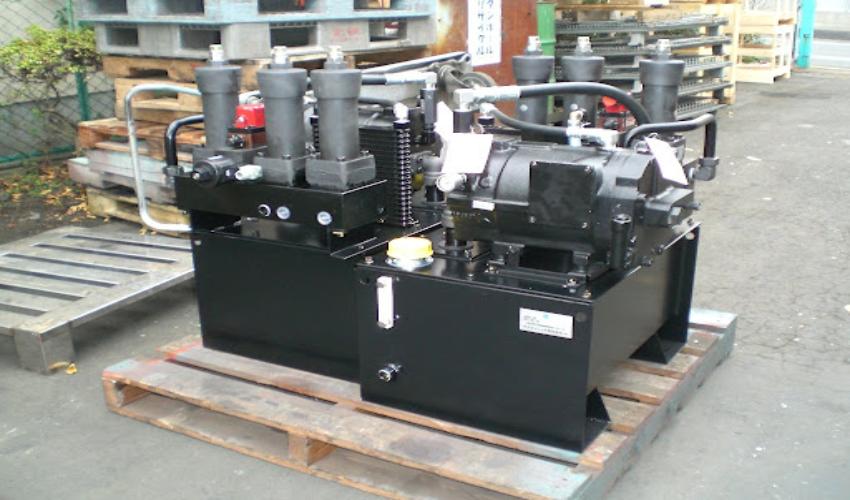

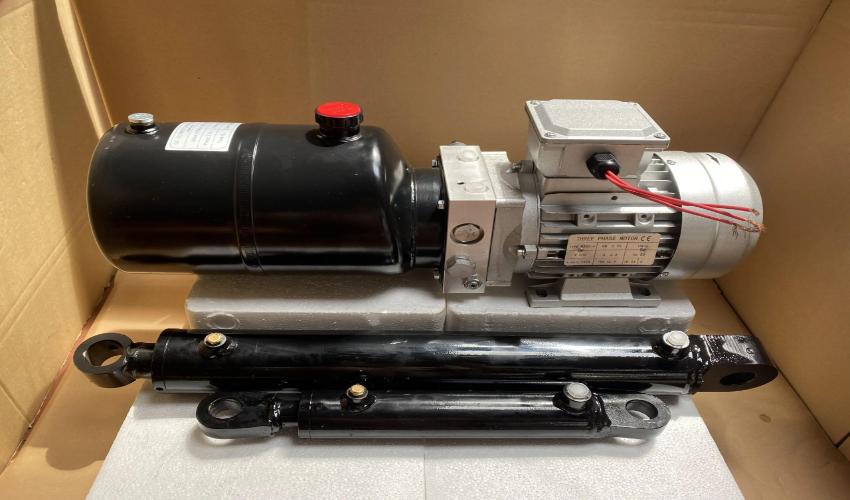

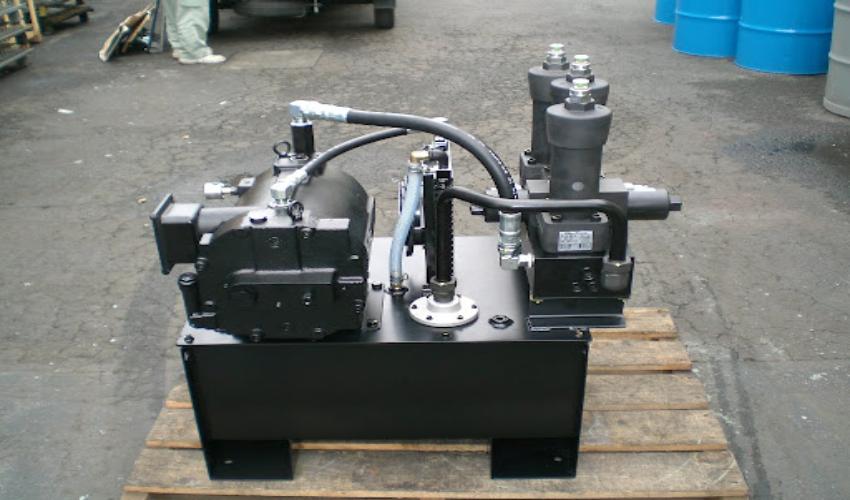

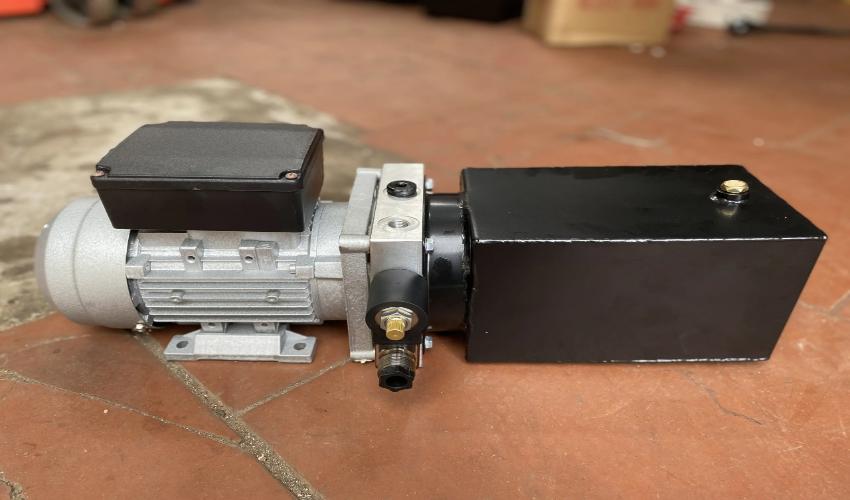

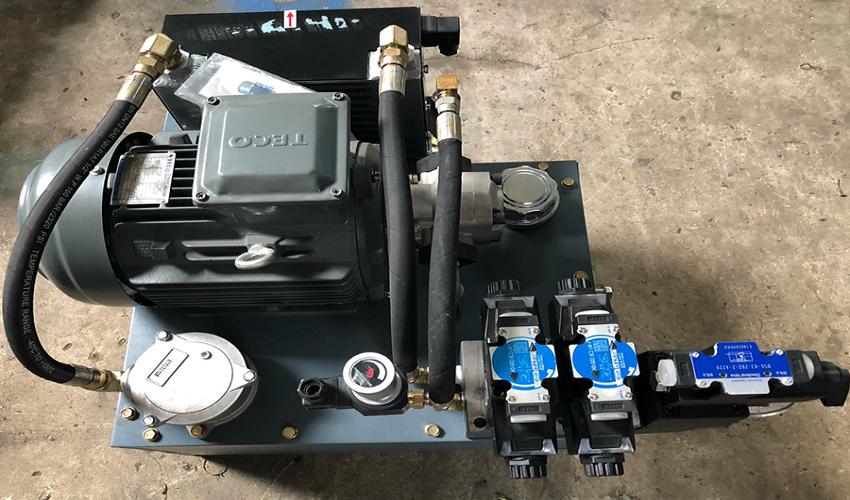

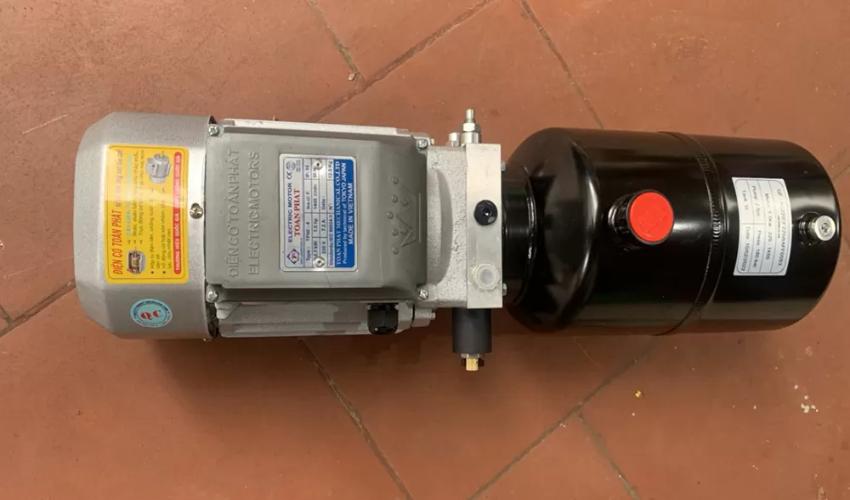

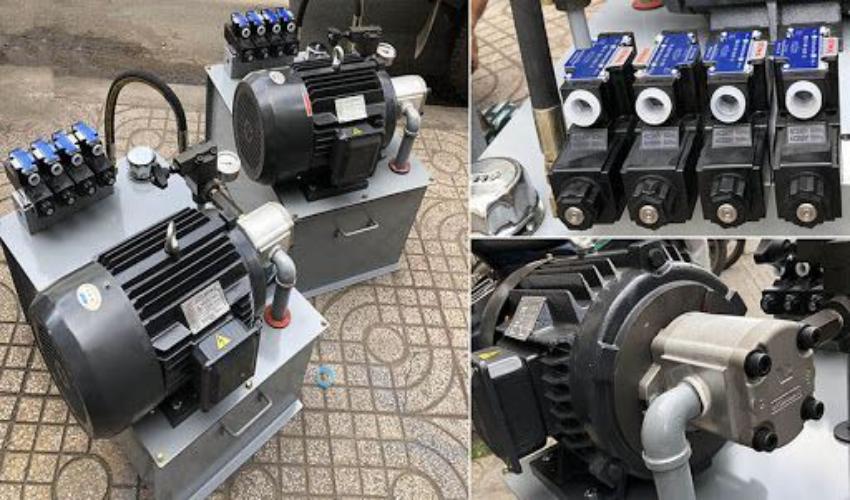

Bộ nguồn máy ép thủy lực

Động cơ	0.75kW – 7.5kW, 380V, 1400v/p
Bơm thủy lực bánh răng	2.1-30 cc/v
Thùng chứa dầu	20 - 100 lít
Áp suất tối đa	200 Bar
Áp suất làm việc	150 Bar
Kích thước (dài x rộng x cao)	355 x 400 x 575 mm

Bộ nguồn thủy lực máy ép là thiết bị cung cấp năng lượng cho hệ thống ép thủy lực, thường được sử dụng trong các ngành công nghiệp sản xuất và xây dựng. Thiết bị này bao gồm nhiều thành phần chính như bơm thủy lực, động cơ điện, thùng chứa dầu và các van điều khiển.



Thông số kỹ thuật bộ nguồn máy ép thủy lực

• Động cơ: 0.75kW – 7.5kW, 380V, 1400v/p

• Bơm thủy lực bánh răng: 2.1-30 cc/v

• Thùng chứa dầu: 20 - 100 lít

• Áp suất tối đa: 200 Bar

• Áp suất làm việc: 150 Bar

• Kích thước (dài x rộng x cao)    : 355 x 400 x 575 mm

Các bộ phận chính của bộ nguồn máy ép thủy lực

Bơm thủy lực: Chuyển đổi năng lượng cơ học thành năng lượng thủy lực, cung cấp áp suất cho hệ thống.

Động cơ điện: Cung cấp năng lượng cho bơm, thường là động cơ ba pha để đảm bảo hiệu suất cao.

Thùng chứa dầu: Chứa dầu thủy lực và giúp làm mát hệ thống.

Van điều khiển: Điều chỉnh hướng và lưu lượng chất lỏng trong hệ thống.

Bộ lọc dầu: Loại bỏ tạp chất trong dầu để bảo vệ các bộ phận khác của hệ thống.

Hệ thống ống dẫn: Dẫn dầu từ bơm đến các bộ phận khác trong hệ thống máy ép.

Thiết bị kiểm soát áp lực: Giúp duy trì áp suất ổn định trong hệ thống.

Thiết bị kiểm soát nhiệt độ: Đảm bảo nhiệt độ dầu luôn ở mức an toàn trong quá trình hoạt động.

Bộ nguồn máy ép thủy lực có bao nhiêu loại

• Bơm Piston: Cung cấp áp suất cao, lưu lượng lớn cho ứng dụng nặng.
• Bơm Nhông: Thiết kế đơn giản, dễ vận hành cho áp suất trung bình.
• Bơm Cánh Gạt: Lưu lượng cao, áp suất thấp hơn bơm piston, dùng cho lưu lượng lớn.
• Bộ Nguồn Cỡ Nhỏ: Dùng cho ứng dụng không liên tục, thiết kế nhỏ gọn và tiện lợi.
• Bộ Nguồn Cỡ Trung: Sử dụng trong nhà máy công nghiệp, thùng dầu lớn và áp suất cao.
• Bộ Nguồn Cỡ Lớn: Dùng trong nhà máy lớn, điều khiển nhiều xi lanh thủy lực cùng lúc.
• Bộ Nguồn Mini: Thiết kế nhỏ gọn, phù hợp cho ứng dụng di động và tần suất thấp.

Cách tính toán lưu lượng dầu cho bộ nguồn máy ép thủy lực

Để tính toán lưu lượng dầu cho bộ nguồn máy ép thủy lực, bạn có thể sử dụng công thức sau:

Công thức tính lưu lượng:

Q=q×n

Trong đó:

• Q: Lưu lượng bơm thủy lực (đơn vị: lít/phút hoặc m³/phút).

• q: Lưu lượng riêng của bơm (đơn vị: cc/vòng).

• n: Số vòng quay của động cơ kéo bơm (đơn vị: vòng/phút).

Các bước thực hiện

• Xác định lưu lượng riêng của bơm: Thông thường, thông số này được ghi trên nhãn của bơm.

• Xác định số vòng quay của động cơ: Đây là số vòng quay tối đa mà động cơ có thể đạt được.

• Tính toán lưu lượng: Nhân lưu lượng riêng với số vòng quay để có được lưu lượng tổng của bơm.

Ví dụ: Nếu một bơm có lưu lượng riêng là 50 cc/vòng và động cơ quay ở 1500 vòng/phút, lưu lượng sẽ được tính như sau.

=> Q=50cc v ng×1500v ng ph t=75000cc ph t=75l t ph t

Lưu ý

• Đảm bảo rằng lưu lượng tính toán đáp ứng nhu cầu của máy ép để tránh tình trạng quá tải hoặc không đủ dầu.

• Nên chọn bơm có lưu lượng cao hơn khoảng 10-20% so với yêu cầu thực tế để đảm bảo hiệu suất ổn định trong quá trình vận hành.

Những vấn đề thường gặp khi sử dụng nguồn thủy lực máy ép

Khi sử dụng bộ nguồn thủy lực dành cho máy ép, người vận hành có thể gặp phải một số vấn đề phổ biến. Sau đây là những vấn đề thường gặp và cách khắc phục:

1. Hệ thống không lên áp, không cấp dầu

• Nguyên nhân: Bơm không hoạt động do chiều quay sai, van xả tải mở, hoặc dầu có độ nhớt quá cao.

• Cách khắc phục: Kiểm tra chiều quay của động cơ, đảm bảo van xả tải đóng kín và độ nhớt của dầu.

2. Dầu chỉ được cung cấp trong thời gian ngắn

• Nguyên nhân: Thiếu dầu trong thùng chứa, trục bơm bị gãy hoặc khớp nối hỏng.

• Cách khắc phục: Đổ thêm dầu vào thùng chứa, sửa chữa hoặc thay thế trục bơm và khớp nối.

3. Bơm cung cấp dầu nhưng không đạt áp suất yêu cầu

• Nguyên nhân: Rò rỉ trong hệ thống hoặc áp suất phản hồi quá lớn.

• Cách khắc phục: Kiểm tra các mối nối để phát hiện rò rỉ và điều chỉnh áp suất làm việc.

4. Tiếng ồn lớn khi hệ thống hoạt động

• Nguyên nhân: Không khí xâm nhập vào hệ thống hoặc bơm bị hỏng.

• Cách khắc phục: Kiểm tra và thay thế các van bị hỏng, đồng thời kiểm tra các mối nối không có rò rỉ.

5. Áp suất chỉ thị trên đồng hồ áp suất quá cao

• Nguyên nhân: Van an toàn bị hỏng hoặc điều chỉnh không đúng.

• Cách khắc phục: Kiểm tra và thay thế van an toàn nếu cần thiết.

6. Nhiệt độ dầu quá cao

• Nguyên nhân: Hệ thống làm việc quá tải hoặc bộ phận làm mát bị tắc.

• Cách khắc phục: Giảm tải cho hệ thống và kiểm tra bộ phận làm mát để đảm bảo hoạt động bình thường.

DBK - Địa chỉ cung cấp bộ nguồn thủy lực máy ép giá tốt

DBK Việt Nam địa chỉ tin cậy cung cấp bộ nguồn thủy lực máy ép với giá cả hợp lý và chất lượng đảm bảo. Với nhiều năm kinh nghiệm trong ngành, DBK cam kết mang đến cho khách hàng những sản phẩm chính hãng, được kiểm tra kỹ lưỡng trước khi giao hàng. Đội ngũ nhân viên tư vấn tận tình sẽ giúp bạn lựa chọn bộ nguồn phù hợp nhất với nhu cầu sử dụng. Hãy đến với DBK Việt Nam để trải nghiệm dịch vụ tốt nhất và nâng cao hiệu quả công việc của bạn!
