Bơm thủy lực bánh răng

Bơm thủy lực bánh răng là thiết bị quan trọng trong hệ thống thủy lực, được ưa chuộng nhờ cấu tạo đơn giản, dễ lắp đặt và vận hành. Với khả năng chịu tải lớn trong thời gian nhất định, loại bơm này được ứng dụng rộng rãi trong các thiết bị sàn nâng thủy lực, máy ép, xe chuyên dụng và nhiều hệ thống công nghiệp khác.

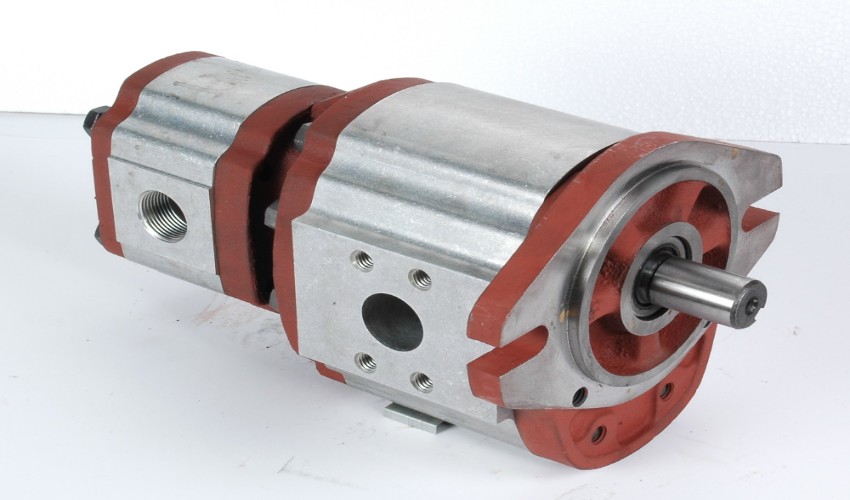

Bơm thủy lực bánh răng là gì?

Bơm thủy lực bánh răng (Gear Pump) là một loại bơm thể tích, hoạt động nhờ chuyển động quay liên tục của các bánh răng ăn khớp. Thiết bị này được sử dụng rộng rãi trong các hệ thống thủy lực áp suất cao và thấp, giúp chuyển đổi năng lượng cơ học thành năng lượng thủy động lực, tạo lực hút chân không hiệu quả.

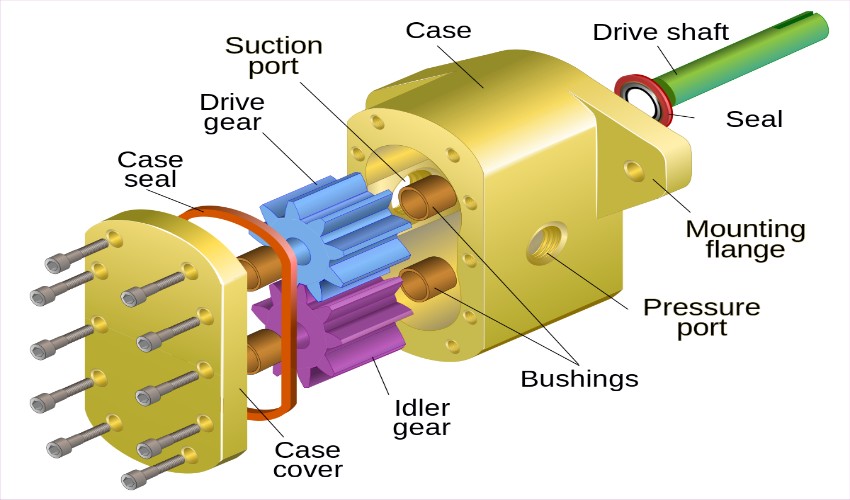

Cấu tạo bơm thủy lực bánh răng

• Cặp bánh răng: Gồm bánh răng chủ động và bị động, quay ngược chiều, tạo lực hút – đẩy.

• Trục xoay: Hai trục song song, cố định và duy trì hoạt động của bánh răng.

• Thân bơm: Gang đúc hoặc thép không gỉ, chịu áp lực cao, chống ăn mòn.

• Cổng hút – xả: Hút và đẩy chất lỏng, làm từ thép hoặc đồng, chịu áp lực lớn.

• Van giảm áp: Bảo vệ bơm khỏi quá tải và sự cố áp suất.

• Phớt bơm: Làm kín, ngăn rò rỉ, chịu nhiệt tốt, thường bằng cao su hoặc vật liệu tổng hợp.

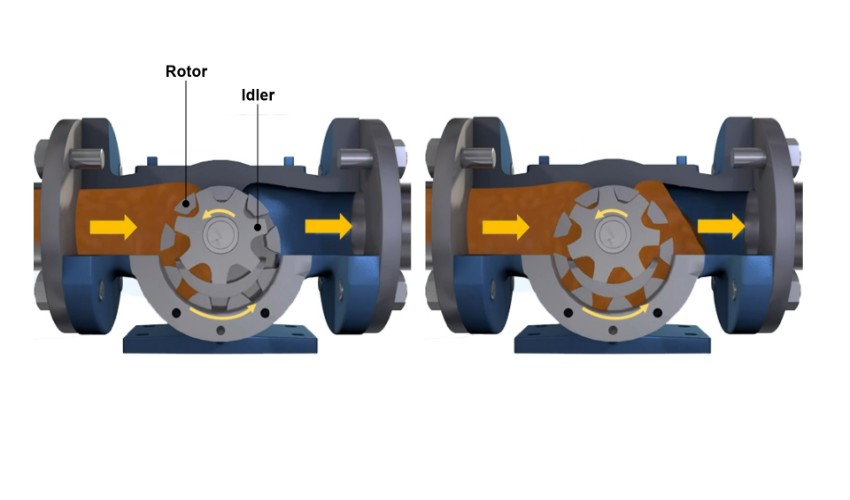

Nguyên lý hoạt động của bơm thủy lực bánh răng

Bơm bánh răng thủy lực hoạt động theo nguyên lý dẫn và nén chất lỏng trong thể tích kín. Khi động cơ quay, trục bơm làm bánh răng chủ động quay theo chiều kim đồng hồ, kéo theo bánh răng bị động quay ngược lại.

• Hút chất lỏng: Khi bánh răng tách nhau tại cửa hút, áp suất giảm, chất lỏng được hút vào.

• Vận chuyển: Chất lỏng di chuyển dọc theo khoang giữa răng bánh răng và vỏ bơm.

• Đẩy chất lỏng: Khi bánh răng khớp lại ở cửa xả, chất lỏng bị nén và đẩy ra ngoài.

Ưu nhược điểm bơm thủy lực bánh răng

Ưu điểm

• Khả năng tự mồi tốt, hiệu suất cao (lên đến 90%), hoạt động ổn định.

• Thiết kế đơn giản, ít chi tiết chuyển động, bền bỉ, dễ bảo trì, vận hành hai chiều.

• Kích thước nhỏ gọn, dễ lắp đặt trong không gian hạn chế.

• Hoạt động hiệu quả trong nhiều điều kiện, đảm bảo lưu lượng và áp suất ổn định.

Nhược điểm

• Tiếng ồn cao, rung động lớn, đặc biệt ở áp suất cao.

• Lưu lượng cố định, khó điều chỉnh, không phù hợp với chất lỏng có độ nhớt cao.

• Sinh nhiệt lớn, dễ gây hao hụt dầu khi hoạt động lâu dài.

• Dễ bị mài mòn nếu bơm phải xử lý chất lỏng có tạp chất hoặc thiếu bôi trơn.

Phân loại bơm thủy lực bánh răng

Bơm thủy lực bánh răng được chia thành hai loại chính: bơm bánh răng ngoài và bơm bánh răng trong. Cả hai loại đều hoạt động theo nguyên lý sử dụng bánh răng để tạo ra lực hút và đẩy dầu trong hệ thống thủy lực, nhưng có sự khác biệt về cấu tạo, nguyên lý vận hành và ứng dụng thực tế.

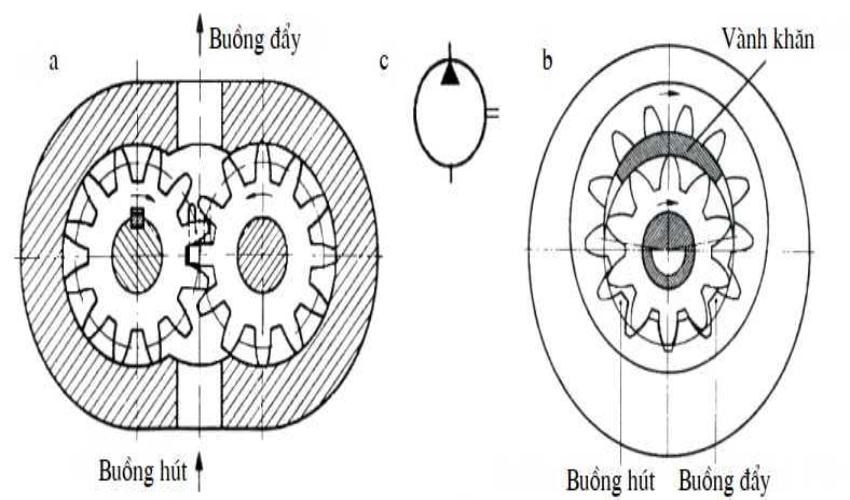

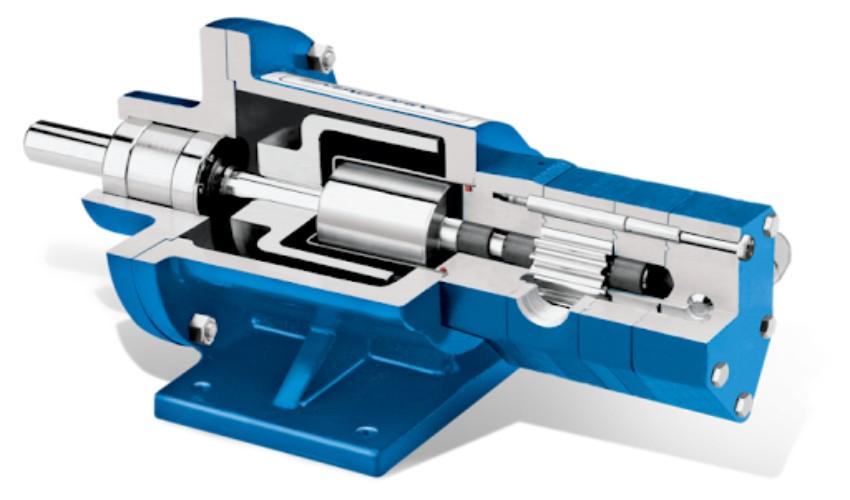

Bơm thủy lực bánh răng ngoài

Bơm bánh răng ngoài là loại bơm thủy lực phổ biến nhất, gồm hai bánh răng ăn khớp ngoài với nhau. Khi hoạt động, bánh răng chủ động được kết nối với trục quay của động cơ, kéo bánh răng bị động quay theo. Dầu thủy lực được hút vào vùng có thể tích tăng giữa hai bánh răng và vỏ bơm, sau đó được đẩy ra khi thể tích giảm tại khu vực ăn khớp của bánh răng.

Đặc điểm:

• Thiết kế đơn giản, dễ sản xuất, giá thành hợp lý.

• Áp suất làm việc trung bình (thường dưới 250 bar).

• Độ bền cao nhưng có thể gây tiếng ồn lớn.

• Dễ bảo trì, thay thế và phù hợp với nhiều ứng dụng công nghiệp.

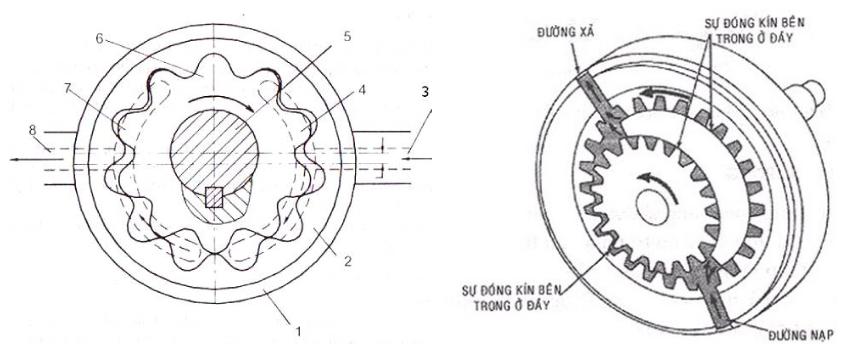

Bơm thủy lực bánh răng trong

Bơm bánh răng trong có bánh răng chủ động nằm bên trong bánh răng vành trong (có nhiều răng hơn). Khi bánh răng chủ động quay, nó kéo bánh răng vành trong quay theo, tạo ra khoang chứa chất lỏng giữa các răng. Dầu thủy lực được hút vào và đẩy ra qua cửa xả khi thể tích thay đổi.

Đặc điểm:

• Thiết kế phức tạp hơn so với bơm bánh răng ngoài.

• Hoạt động êm ái, ít tiếng ồn, phù hợp với hệ thống yêu cầu độ chính xác cao.

• Áp suất làm việc cao hơn bơm bánh răng ngoài.

• Độ bền cao, ít bị mài mòn do dầu bôi trơn tốt hơn.

• Giá thành cao hơn so với bơm bánh răng ngoài.

Bơm thủy lực bánh răng được ứng dụng phổ biến

• Sử dụng trong hệ thống công nghiệp, xe cẩu, máy xúc, thiết bị nâng hạ, thang máy.

• Vận chuyển thủy tinh lỏng, silicat, soda, dầu mỡ, sáp và chất lỏng có độ nhớt cao.

• Dùng trong thực phẩm: bơm dầu ăn, nước tương, nước sốt, rượu, siro, nước trái cây.

• Cung cấp dầu nhiên liệu cho lò đốt, lò hơi, hệ thống bôi trơn trong công nghiệp.

• Hỗ trợ vận chuyển các hóa chất độc hại trong xử lý môi trường và ngành hóa chất.

• Làm máy bơm sơ cấp trong hệ thống thủy lực của nhiều thiết bị khác nhau.

• Ứng dụng trong nông nghiệp: cấp dầu thủy lực cho tưới tiêu, thu hoạch, vận chuyển.

Cách chọn bơm bánh răng thủy lực phù hợp

• Hệ thống áp suất dưới 100 Bar nên chọn bơm Trung Quốc, Đài Loan giá thành rẻ.

• Bơm Trung Quốc, Đài Loan có tiếng ồn lớn, nhiều đơn vị không có chế độ bảo hành.

• Hệ thống áp suất 100-250 Bar nên chọn bơm Hàn Quốc, Italy, đảm bảo chất lượng.

• Hệ thống trên 250 Bar nên dùng bơm bánh răng ăn khớp trong hoặc bơm piston.

• Kiểm tra chiều quay mô tơ kéo bơm, thông thường bơm có chiều quay phải “R”.

• Kiểm tra độ ồn bơm, đảm bảo phù hợp với tiêu chuẩn quốc tế, thường dưới 86 dB.

• Lựa chọn bơm thủy lực phù hợp với ngân sách để tối ưu chi phí và hiệu quả.

Giá bơm thủy lực bánh răng mới nhất hiện nay

Giá bơm thủy lực bánh răng hiện nay dao động từ khoảng 720.000 VND đến vài triệu đồng, tùy thuộc vào thương hiệu, công suất và tính năng của sản phẩm. Các dòng bơm có công suất nhỏ thường có mức giá thấp hơn, trong khi những sản phẩm có hiệu suất cao, áp suất lớn hoặc đến từ các thương hiệu uy tín sẽ có giá cao hơn.
