Bơm thủy lực cánh gạt

Bơm thủy lực cánh gạt (Vane Hydraulic Pump) là một loại bơm thể tích sử dụng các cánh gạt để hút và đẩy chất lỏng. Với thiết kế nhỏ gọn và cơ chế vận hành đơn giản, loại bơm này phù hợp cho các hệ thống cung cấp dầu ép, máy công cụ và các ứng dụng yêu cầu lưu lượng ổn định, công suất vừa phải.

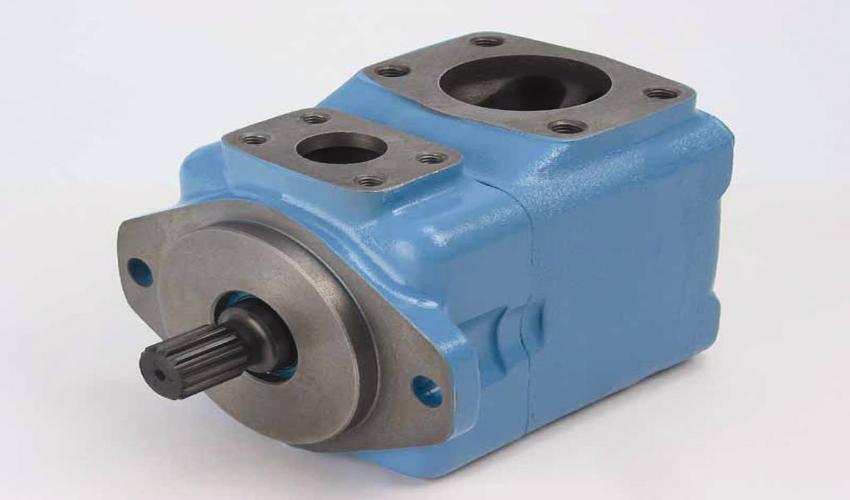

Bơm thủy lực cánh gạt là gì?

Bơm thủy lực cánh gạt hay "Bơm lá thủy lực" là một loại bơm thể tích, thường được sử dụng trong các hệ thống có áp suất thấp và trung bình. Thiết bị này có nhiệm vụ hút chất lỏng (như dầu, nhớt…) từ thùng chứa và đẩy đi với lưu lượng ổn định, nhờ sự chênh lệch áp suất giữa khoang hút và khoang đẩy.

Phân loại bơm thủy lực cánh gạt

Bơm thủy lực cánh gạt được chia thành hai dòng chính: bơm cánh gạt đơn và bơm cánh gạt kép, mỗi loại có đặc điểm và ứng dụng riêng.

Bơm thủy lực cánh gạt đơn

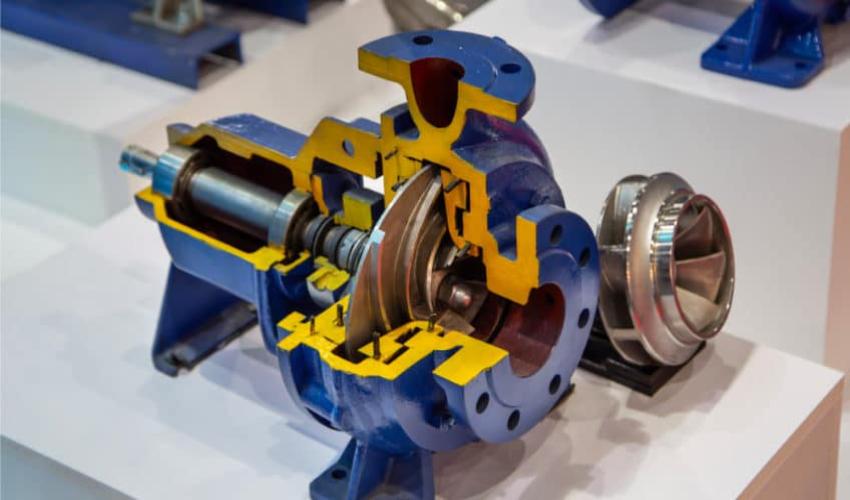

1. Cấu tạo

• Vỏ bơm: Bảo vệ các bộ phận bên trong.
• Rotor: Quay trong vỏ bơm, làm bằng thép hoặc kim loại.
• Stator: Cố định, hỗ trợ rotor hoạt động.
• Trục điều khiển: Truyền động cho rotor.
• Cánh gạt: Trượt trong rãnh rotor, tạo lưu lượng.
• Khoang bơm: Gồm khoang hút và khoang đẩy.
• Đầu vào, đầu ra: Hút và xả chất lỏng.
• Phớt làm kín: Ngăn rò rỉ, duy trì áp suất.

*Bơm cánh gạt tác dụng đơn có 4 – 12 cánh bơm, số lượng cánh càng nhiều, lưu lượng bơm càng đều.

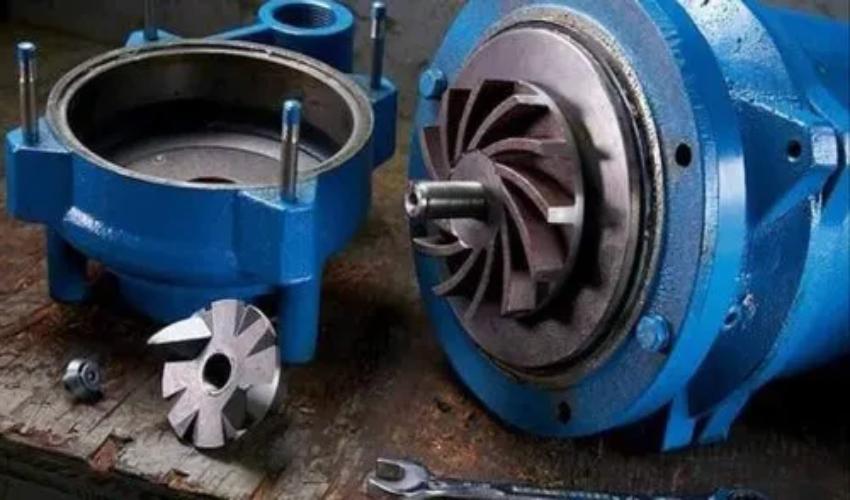

2. Nguyên lý hoạt động

Khi bơm được kết nối với nguồn điện, trục điều khiển làm rotor quay. Do tâm rotor và vỏ bơm lệch nhau, các cánh gạt trượt trong rãnh rotor, tạo ra sự chênh lệch áp suất giúp di chuyển chất lỏng. Trong quá trình hút, rotor quay làm giảm áp suất, cánh gạt mở rộng tạo khoang hút, kéo chất lỏng vào khoang bơm. Khi đến giai đoạn đẩy, rotor tiếp tục quay, khoang chứa thu nhỏ làm áp suất tăng, đẩy chất lỏng ra ngoài theo đường thoát.

Bơm cánh gạt thủy lực kép

Bơm cánh gạt kép là loại bơm có khả năng thực hiện hai lần hút và hai lần đẩy trong một chu kỳ quay, giúp tối ưu hiệu suất làm việc.

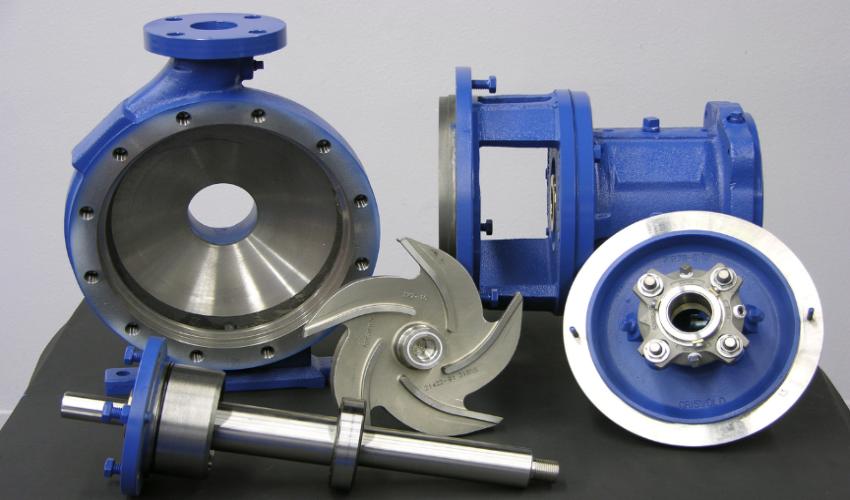

Cấu tạo

• Vỏ bơm có mặt trong không thiết kế hình trụ.

• Rotor, stator đặt lệch tâm theo kiểu hình cycloid.

• Buồng hút và buồng đẩy.

• Khoang bơm gồm hai khoang hút và hai khoang đẩy tách biệt.

• Nắp bích, phớt làm kín.

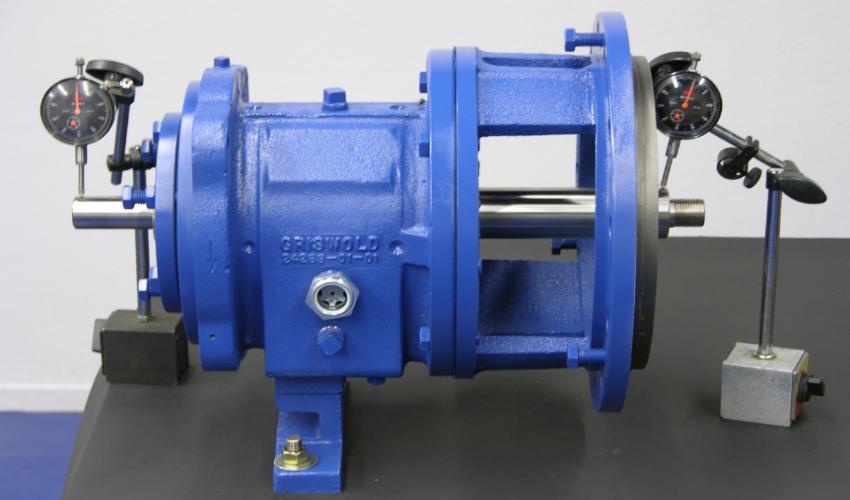

Nguyên lý hoạt động

Tương tự bơm thủy lực cánh gạt đơn, bơm thủy lực cánh gạt kép hoạt động khi được kết nối với nguồn điện. Motor truyền động quay trục, tạo lực hút chất lỏng vào khoang bơm và đẩy nó ra ngoài. Điểm khác biệt là trong mỗi chu kỳ quay, bơm thực hiện hai lần hút và hai lần đẩy, giúp tăng lưu lượng và đảm bảo hoạt động ổn định hơn.

Điểm mạnh yếu của dòng bơm thủy lực cánh gạt

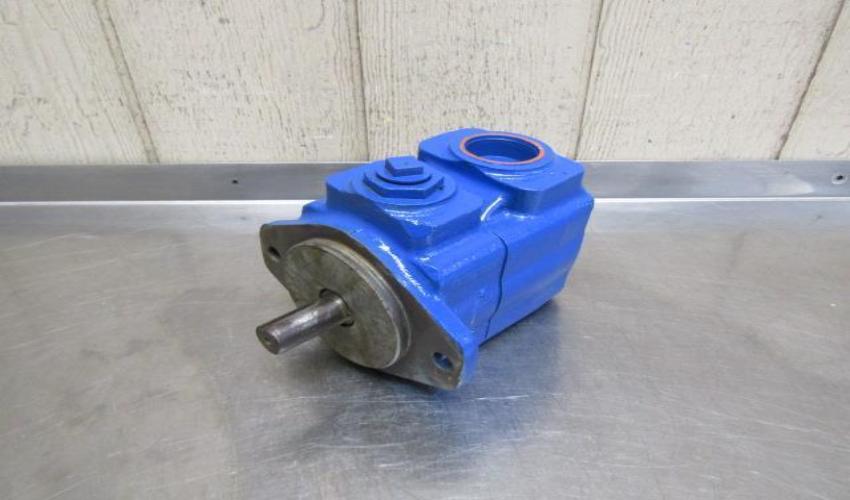

Điểm mạnh

• Thiết kế nhỏ gọn, chắc chắn, phù hợp với không gian hạn chế.

• Dễ dàng lắp đặt, bảo trì và sửa chữa khi cần thiết.

• Đảm bảo áp suất ổn định, lưu lượng đều, hiệu suất cao.

• Vận hành êm ái, giảm thiểu tiếng ồn, thân thiện với môi trường.

• Có thể điều chỉnh lưu lượng chất lỏng bằng cách thay đổi độ lệch tâm của rotor.

• Ứng dụng linh hoạt trong nhiều lĩnh vực, kể cả môi trường khắc nghiệt.

• Chi phí hợp lý, phù hợp với nhiều nhu cầu sử dụng.

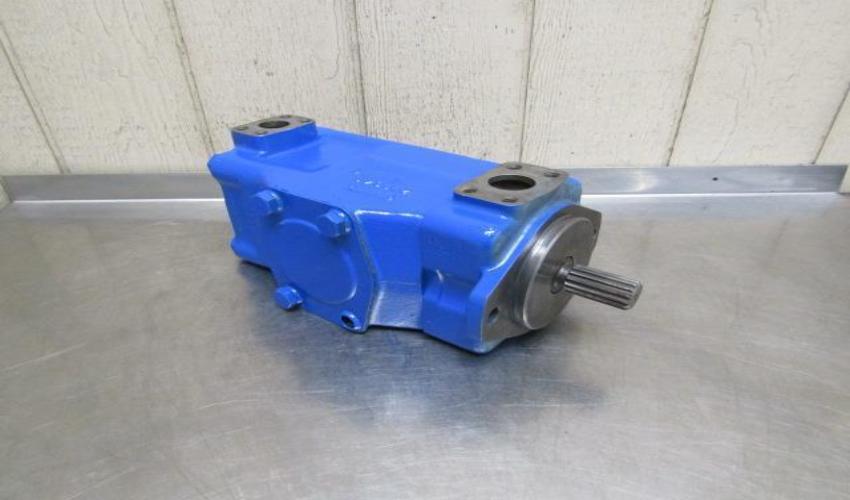

Hạn chế

• Chỉ thích hợp với hệ thống có áp suất và lưu lượng trung bình.

• Độ ổn định của lưu lượng phụ thuộc vào số lượng cánh gạt.

• Không phù hợp với các hệ thống yêu cầu áp suất cao và chất lỏng có độ nhớt lớn.

• Nếu vận hành ở tốc độ cao, tuổi thọ bơm giảm, cánh gạt dễ bị mài mòn.

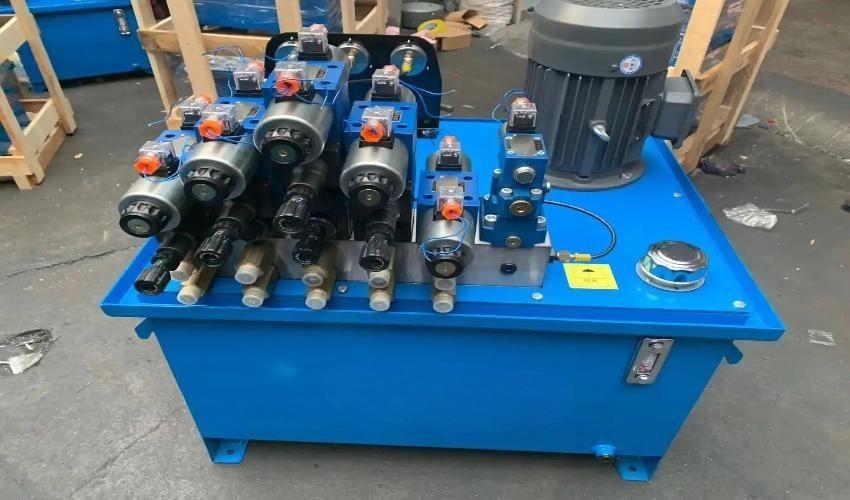

Bơm thủy lực cánh gạt thường được ứng dụng như nào?

• Đóng vai trò quan trọng trong hệ thống thủy lực công nghiệp.

• Sử dụng rộng rãi trong nhà máy sản xuất ô tô, cơ khí, dập khuôn, kéo ép.

• Bơm thủy lực này phù hợp với hệ thống dầu ép có áp suất trung bình và ổn định.

• Ứng dụng trong máy khoan, máy doa, máy tiện và các thiết bị gia công cơ khí.

• Hỗ trợ khai thác khoáng sản, luyện kim, đúc áp lực, sản xuất vật liệu xây dựng.

• Xuất hiện trong các bộ nguồn thủy lực của xe nâng, tàu thuyền, máy công trình.

• Được sử dụng để bơm dầu, hóa chất, xà phòng, siro, chất kết dính và dung dịch đặc.

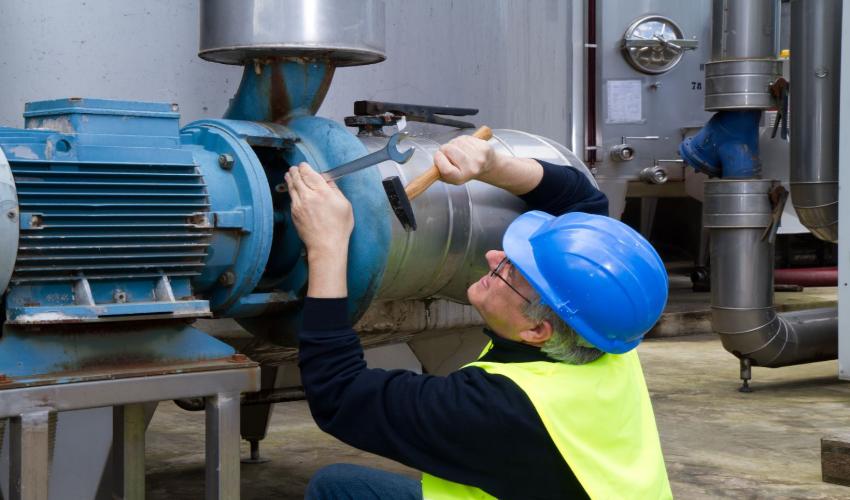

Cách vận hành bơm thủy lực cánh gạt hiệu quả

• Tránh hoạt động liên tục quá lâu để hạn chế quá nhiệt, rò rỉ và tiếng ồn lớn.

• Kiểm tra, vệ sinh và thay thế phớt kịp thời để duy trì hiệu suất bơm thủy lực.

• Sử dụng dầu thủy lực sạch, không cặn để tránh tắc nghẽn và hư hỏng bộ phận.

• Định kỳ bảo dưỡng, vệ sinh cánh gạt để giảm mài mòn và kéo dài tuổi thọ.

• Xác định áp suất tối đa phù hợp, không vượt quá 210 bar để tránh hỏng hóc.

• Nếu hệ thống yêu cầu áp suất cao hơn, nên chọn bơm piston thay vì bơm cánh gạt.

• Điều chỉnh tốc độ phù hợp để kiểm soát lưu lượng, hiệu suất và tiếng ồn khi vận hành.

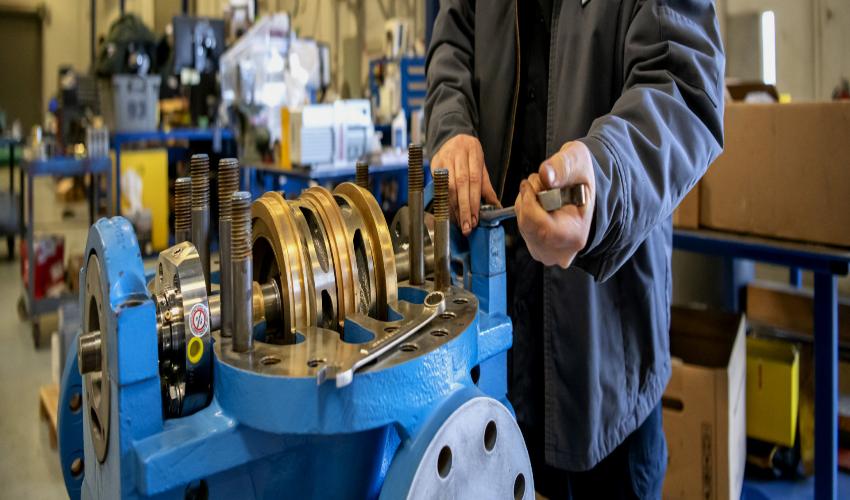

Những yếu tố ảnh hưởng đến hiệu suất của bơm cánh gạt

• Áp suất hoạt động – Áp suất không ổn định ảnh hưởng hiệu suất và tuổi thọ của bơm.

• Tốc độ quay của rotor – Tốc độ quá nhanh làm cánh gạt mài mòn, giảm tuổi thọ bơm.

• Chất lượng dầu thủy lực – Dầu bẩn, lẫn tạp chất gây ma sát, tắc nghẽn, giảm hiệu suất bơm.

• Độ nhớt của dầu – Dầu quá đặc hoặc quá loãng ảnh hưởng đến áp suất và hiệu suất.

• Tình trạng cánh gạt – Cánh gạt bị mòn, nứt vỡ làm giảm hiệu suất và gây rò rỉ.

• Lắp đặt và căn chỉnh – Lắp đặt sai vị trí hoặc hướng quay làm rung động, giảm hiệu suất.

• Nhiệt độ hoạt động – Nhiệt độ dầu cao làm giảm độ bền và ảnh hưởng đến độ nhớt.

• Sự rò rỉ trong hệ thống – Rò rỉ dầu làm giảm áp suất, gây mất hiệu suất vận hành bơm.

• Mức tải trọng hệ thống – Hoạt động quá tải dễ làm bơm nóng, giảm hiệu suất và độ bền.

Dấu hiệu nhận biết bơm thủy lực cánh gạt cần bảo trì

• Tiếng ồn bất thường – Bơm phát ra âm thanh lớn, rung mạnh khi hoạt động lâu dài.

• Giảm hiệu suất bơm – Lưu lượng dầu giảm, áp suất không ổn định, hệ thống vận hành yếu.

• Rò rỉ dầu thủy lực – Xuất hiện vết dầu tại bơm, khớp nối hoặc các đường ống dẫn dầu.

• Tăng nhiệt độ bất thường – Bơm nóng nhanh, nhiệt độ dầu tăng, ảnh hưởng đến tuổi thọ.

• Cánh gạt bị mòn – Cánh gạt hao mòn nhanh, nứt vỡ làm giảm khả năng vận hành ổn định.

• Bơm hoạt động không liên tục – Bơm chạy chập chờn, ngắt quãng làm ảnh hưởng đến năng suất.

• Dầu thủy lực nhiễm bẩn – Dầu bị nhiễm cặn, bọt khí hoặc đổi màu gây hư hỏng nhanh chóng.

• Áp suất không ổn định – Áp suất dao động mạnh, không đạt yêu cầu gây ảnh hưởng hệ thống.

• Tăng mức tiêu thụ năng lượng – Bơm tiêu hao điện nhiều, hiệu suất giảm gây tốn kém chi phí.

• Xuất hiện rung lắc mạnh – Bơm rung mạnh bất thường, dễ gây hư hỏng bộ phận bên trong.

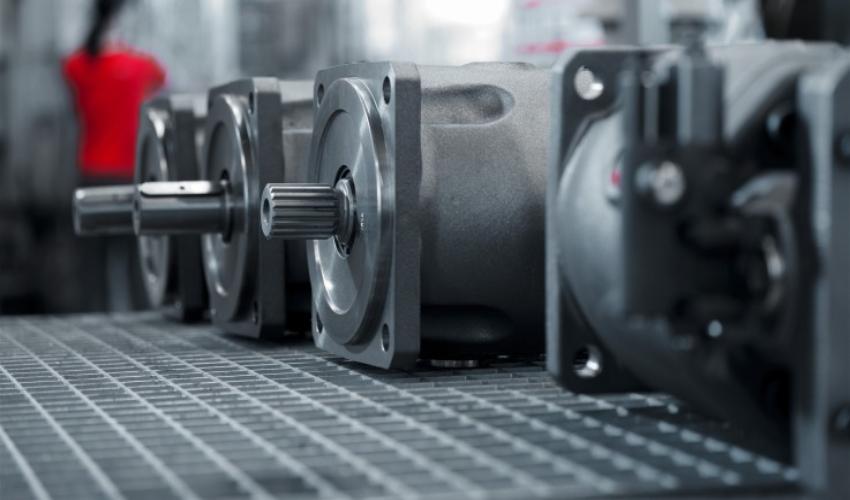

Giá bơm thủy lực cánh gạt trên thị trường

Giá bơm thủy lực cánh gạt trên thị trường dao động từ 3.000.000đ đến 50.000.000đ, tùy thuộc vào thương hiệu, công suất và loại bơm. Bơm cánh gạt kép thường có giá cao hơn bơm đơn, sản phẩm nhập khẩu cũng đắt hơn hàng nội địa. Ngoài ra, mức giá có thể chênh lệch giữa các nhà cung cấp, nên tham khảo kỹ trước khi mua.
