Bơm thủy lực Piston
Bơm thủy lực piston là thiết bị quan trọng trong hệ thống thủy lực, có nhiệm vụ chuyển đổi năng lượng cơ học thành năng lượng thủy lực. Nhờ khả năng tạo áp suất cao, hiệu suất ổn định và độ bền cao, bơm piston được ứng dụng rộng rãi trong công nghiệp, xây dựng, khai khoáng và sản xuất.
63 Bơm thủy lực Piston

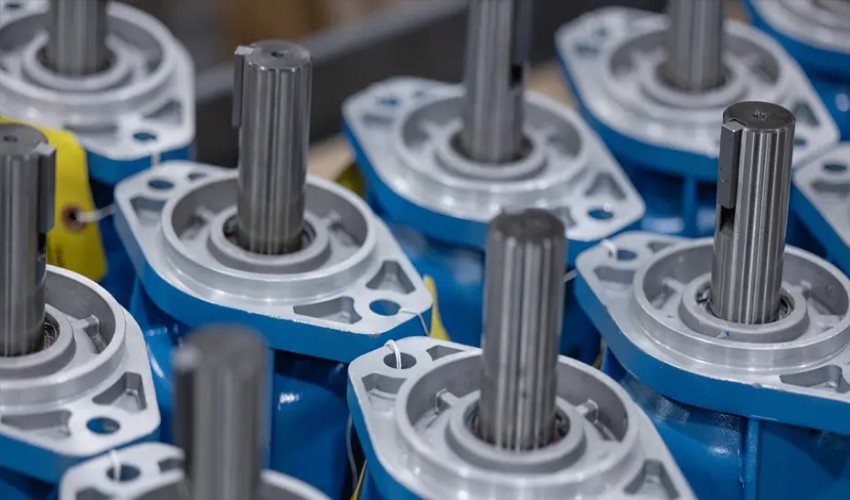

Bơm thủy lực Piston là gì?
Bơm thủy lực piston (Hydraulic Piston Pump) là thiết bị chuyển đổi năng lượng cơ học thành năng lượng thủy lực bằng cách sử dụng một hoặc nhiều piston. Bơm tạo áp suất nhờ trục khuỷu và thanh nối, cung cấp chất lỏng cho xi lanh và motor thủy lực. Trên thị trường, bơm được chia thành hai loại: bơm nâng và bơm lực, có thể vận hành bằng tay hoặc tự động.

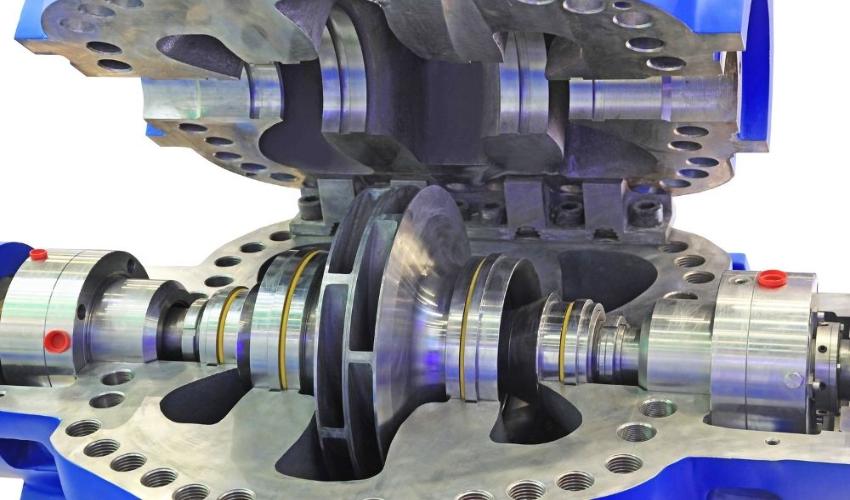

Cấu tạo bơm thủy lực Piston
Bơm thủy lực piston gồm nhiều bộ phận quan trọng giúp đảm bảo hoạt động ổn định và hiệu quả. Các thành phần chính bao gồm:
-
Vỏ thân bơm – Bảo vệ các bộ phận bên trong và chịu áp lực của hệ thống.
-
Trục bơm – Nối với động cơ để truyền lực quay.
-
Đĩa nghiêng – Điều chỉnh hành trình của piston, tạo chuyển động tịnh tiến.
-
Piston – Thực hiện quá trình hút và đẩy dầu.
-
Xy lanh – Chứa các piston và tạo không gian làm việc cho bơm.
-
Van hút, van xả – Kiểm soát dòng chảy của dầu trong bơm.
-
Cơ cấu chỉnh lưu lượng tự động – Giúp điều chỉnh lượng dầu phù hợp với nhu cầu sử dụng.
-
Bích sau của bơm – Hỗ trợ lắp đặt và kết nối với hệ thống.
-
Cơ cấu cơ khí chỉnh đặt đĩa nghiêng – Điều chỉnh góc nghiêng để thay đổi lưu lượng bơm.

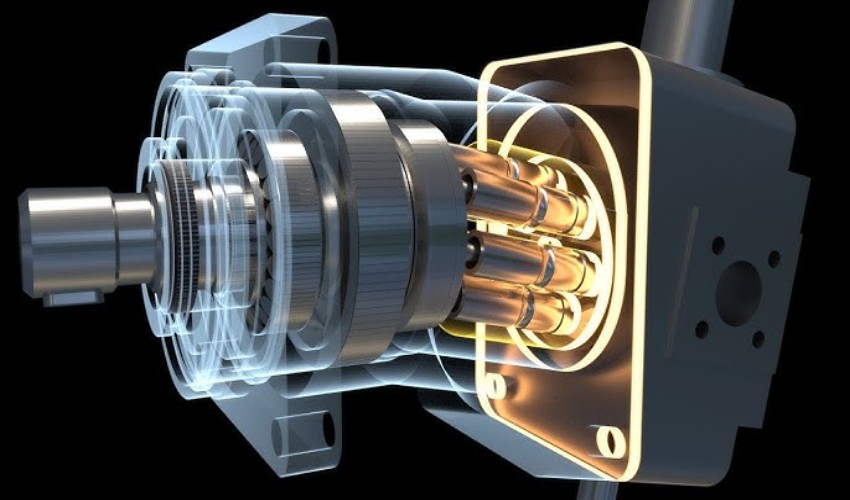

Nguyên lý hoạt động của bơm thủy lực Piston
Bơm piston thủy lực hoạt động dựa trên nguyên lý giãn nở và co lại của thể tích bên trong bơm để hút và đẩy dầu.
Giai đoạn hút dầu
- Trục bơm kết nối với động cơ quay, làm đĩa nghiêng thay đổi góc. Piston di chuyển trong xilanh, tạo ra không gian bên trong bơm.
- Khi khoảng cách giữa các piston thay đổi, áp suất trong bơm giảm, dầu hoặc chất lỏng thủy lực được hút vào.
Giai đoạn đẩy dầu
- Khi trục quay tiếp tục di chuyển, piston giảm khoảng cách, làm thu nhỏ thể tích bên trong bơm.Việc này khiến dầu bị ép ra ngoài với áp suất đã được định trước.
Các loại bơm thủy lực Piston trên thị trường
Bơm thủy lực piston được phân thành nhiều loại dựa trên cách bố trí piston và nguyên lý hoạt động.

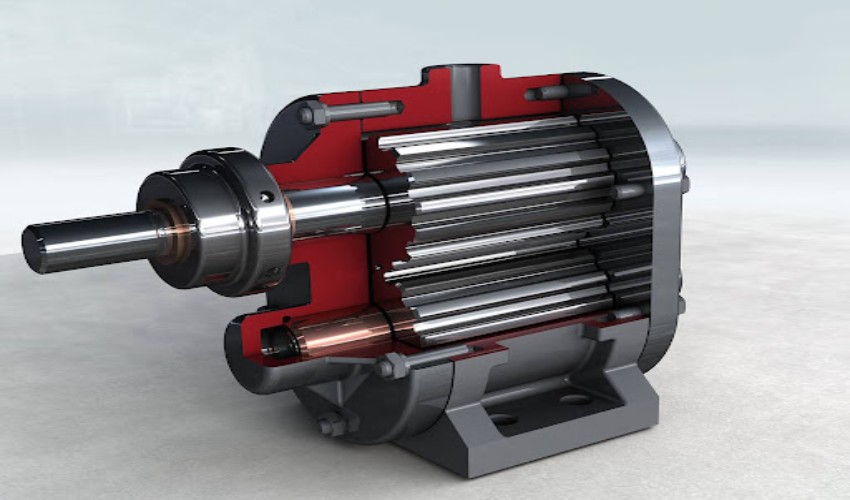

Bơm thủy lực Piston hướng trục
Bơm piston hướng trục (còn gọi là bơm piston lò xo hoặc bơm piston ly hợp) có các piston được sắp xếp song song với nhau và cùng hướng theo trục quay. Khi trục quay, piston di chuyển theo đường thẳng, tạo áp suất trong hệ thống thủy lực. Loại bơm này thường được sử dụng trong các ứng dụng yêu cầu độ ổn định và kiểm soát cao, như máy công cụ chính xác hoặc thiết bị y tế.

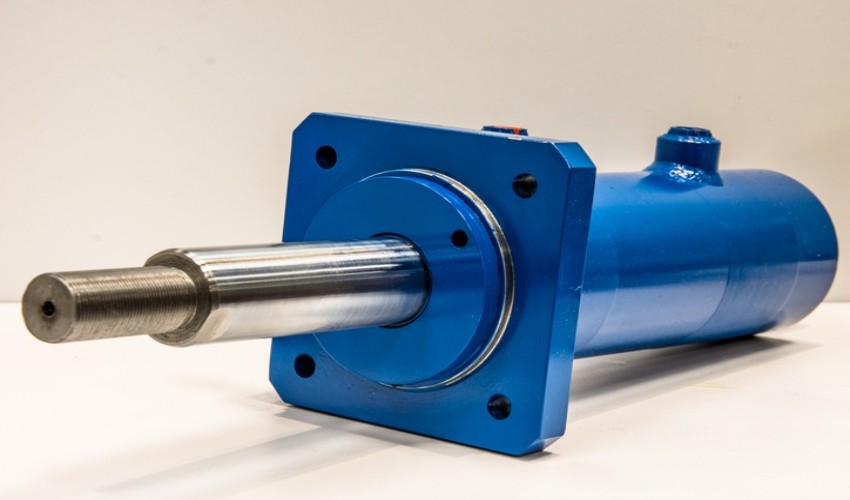

Bơm thủy lực Piston trục thẳng
Bơm piston trục thẳng hoạt động bằng cách di chuyển piston theo phương vuông góc với trục quay. Khi piston chuyển động tịnh tiến, nó tạo áp lực đẩy dầu thủy lực ra khỏi bơm. Nhờ khả năng cung cấp áp suất cao và hiệu suất ổn định, loại bơm này thường được ứng dụng trong các hệ thống công nghiệp, máy ép thủy lực và thiết bị nặng.

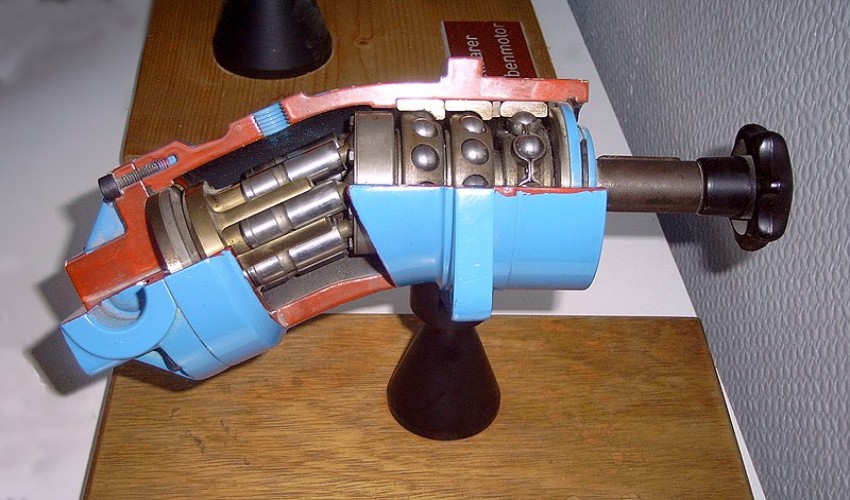

Bơm thủy lực Piston trục cong
Bơm piston trục cong (hay bơm piston trục uốn cong) có piston di chuyển theo quỹ đạo lệch phương nghiêng so với trục chính. Tạo ra chuyển động đặc biệt, giúp tối ưu hiệu suất và đảm bảo áp suất ổn định. Với thiết kế nhỏ gọn, loại bơm thủy lực này phù hợp cho các ứng dụng cần tiết kiệm không gian nhưng vẫn yêu cầu áp suất cao, như trong xe cơ giới và thiết bị di động.

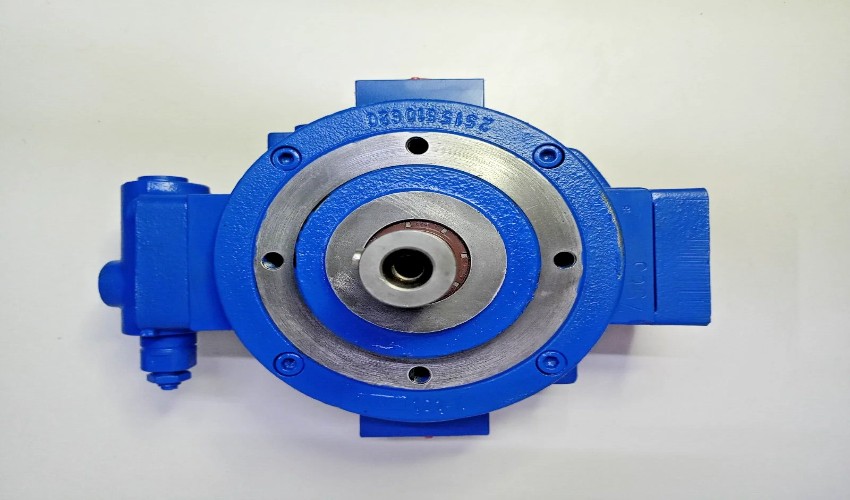

Bơm thủy lực Piston hướng tâm
Bơm piston hướng tâm có trục piston nằm ở trung tâm và chuyển động theo hướng tâm với trục rotor. So với bơm hướng trục, loại bơm này có kích thước lớn hơn, cấu tạo phức tạp hơn nhưng cung cấp lưu lượng thủy lực cao hơn. Bơm piston hướng tâm thường được sử dụng trong các hệ thống yêu cầu lưu lượng lớn, như máy móc công nghiệp nặng và các thiết bị thủy lực công suất cao.

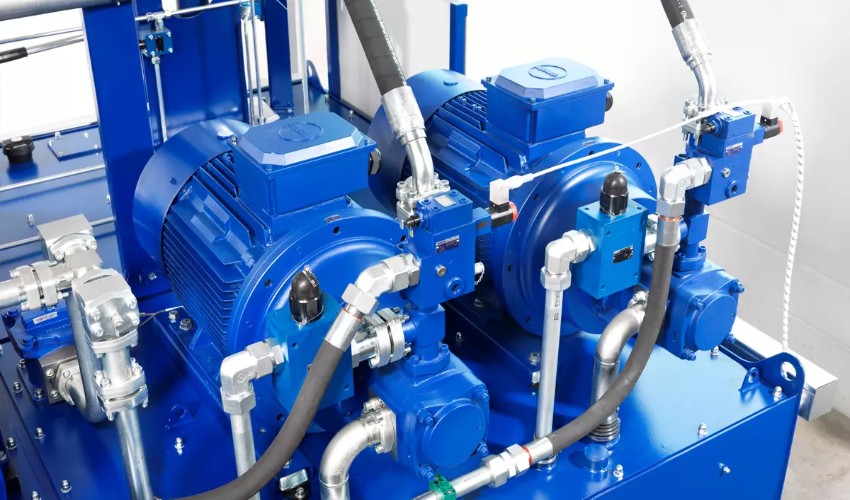

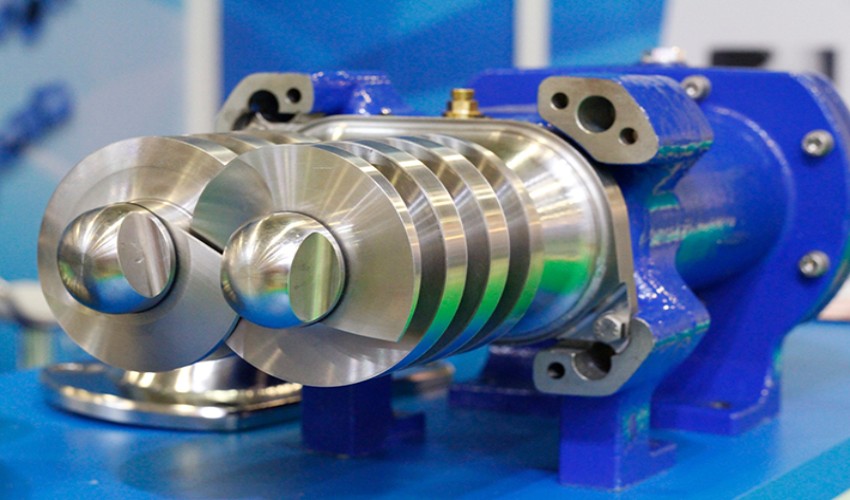

Ưu nhược điểm khi sử dụng bơm thủy lực Piston
Ưu điểm
-
Áp suất cao, tự hút tốt, phù hợp cho ứng dụng công suất lớn.
-
Hiệu suất cao, giảm tổn thất chất lỏng, tiết kiệm chi phí vận hành.
-
Dễ điều chỉnh lưu lượng, nhờ thay đổi góc nghiêng đĩa linh hoạt.
-
Bền bỉ, tuổi thọ cao, vật liệu chống ăn mòn, chịu va đập tốt.
-
Phù hợp hệ thống lớn, đảm bảo lưu lượng ổn định, hiệu suất cao.
-
Giảm rung động, giúp hệ thống thủy lực vận hành trơn tru, ít hư hỏng.
Nhược điểm
-
Cấu tạo phức tạp, khó bảo trì, sửa chữa tốn kém và mất thời gian.
-
Giá thành cao, dòng cao cấp có thể khan hiếm trên thị trường.
-
Không phù hợp hệ thống nhỏ, công suất lớn có thể gây lãng phí.
-
Kích thước lớn, khó di chuyển, bất tiện trong không gian hẹp.
-
Áp suất thiếu ổn định, lưu lượng chất lỏng có thể di chuyển không đồng bộ.

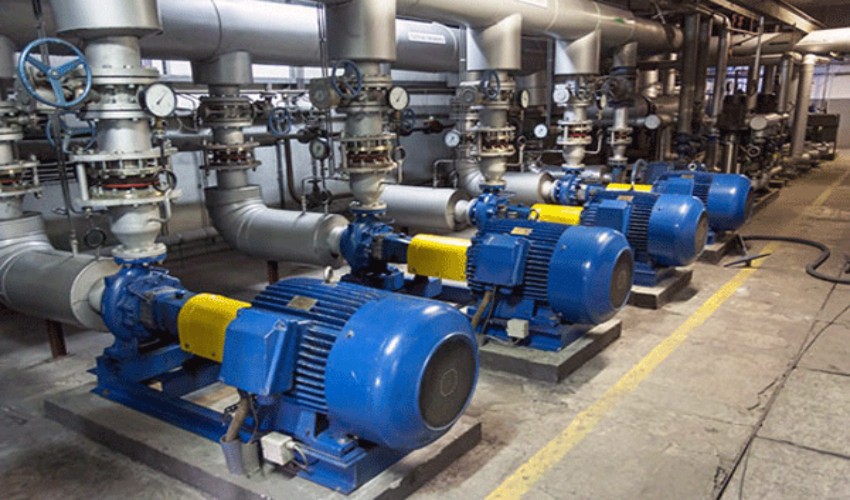

Ứng dụng phổ biến của bơm thủy lực Piston
-
Sử dụng trong nhà máy cơ khí, chế tạo máy, sản xuất ô tô, giấy, xi măng, luyện kim.
-
Dùng cho máy móc công trường, xây dựng, thủy điện, khai thác khoáng sản và hầm mỏ.
-
Bơm piston tác dụng đơn, kép phù hợp với máy phun sơn, máy dệt công nghiệp.
-
Bơm áp lực cao ứng dụng trong ngành hóa chất, dầu mỏ, xây dựng cầu đường.
-
Hỗ trợ vận hành máy đào, máy ép, máy nghiền, máy cắt, máy dập, máy in.
-
Sử dụng trong máy kéo, máy ủi, máy xúc, giúp nâng cao hiệu suất làm việc.

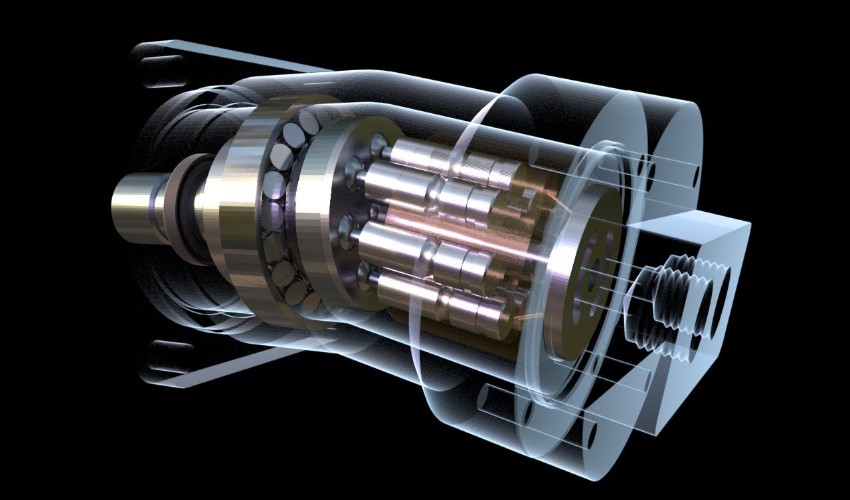

Chọn bơm thủy lực Piston sao cho phù hợp
-
Xác định lưu lượng riêng của bơm để tính toán công suất phù hợp với hệ thống.
-
Chọn bơm có khả năng thay đổi lưu lượng để tránh lãng phí năng lượng.
-
Xác định loại bơm piston phù hợp: bơm piston thẳng hay bơm piston cong.
-
Chọn bơm có thông số max phù hợp về lưu lượng, áp suất, thể tích.
-
Kiểm tra áp suất tối thiểu, tối đa, lưu lượng, thể tích, loại động cơ và chế độ vận hành.
Bảng giá bơm thủy lực Piston mới cập nhật hiện nay
STT | Tên Sản Phẩm | Giá (VND) |
1 | Bơm Piton Thẳng PVS 1B-16-N3-12 | 8.550.000 |
2 | Bơm Piton Cong HDROCEL 2PBA 32 cc | 7.155.000 |
3 | Bơm Piton Cong HDROCEL 2PBA 40 cc | 7.425.000 |
4 | Bơm Piton Cong HDROCEL 2PBA 50cc | 7.875.000 |
5 | Bơm Piton Cong HDROCEL 2PBA 63cc | 8.145.000 |
6 | Bơm Piton Cong HDROCEL 2PBA 108cc | 10.080.000 |
7 | Bơm Piton CONG HDROCEL 2PBA 130cc | 11.070.000 |
8 | Bơm Piton Thẳng Bơm 40 MCY14-1B | 3.645.000 |
9 | Bơm Piton Thẳng Bơm 63 YCY14-1B | 7.515.000 |
10 | Bơm Piton Thẳng Bơm A56-FR-01-H-K-32 | 25.650.000 |
11 | Bơm Piton Thẳng 63 SCY14-1B | 6.210.000 |
12 | Bơm Piton Thẳng ARL1-12-FR01A-1025 | 4.680.000 |
13 | Bơm Thủy Lực Yuken Piton Thẳng AR 22-FR01C-22 | 7.920.000 |
14 | Bơm Piton Thẳng V38A-CR-95 | 13.950.000 |
DBK Việt Nam nơi cung cấp bơm thủy lực Piston chính hãng
DBK Việt Nam là đơn vị chuyên cung cấp bơm thủy lực piston chính hãng, đảm bảo chất lượng cao, hiệu suất ổn định. Với đa dạng mẫu mã, sản phẩm tại DBK đáp ứng nhu cầu của nhiều ngành công nghiệp như cơ khí, xây dựng, khai khoáng và sản xuất. Chúng tôi cam kết giá thành cạnh tranh, chế độ bảo hành rõ ràng, hỗ trợ tư vấn kỹ thuật tận tình, giúp khách hàng lựa chọn bơm thủy lực phù hợp với hệ thống của mình.
