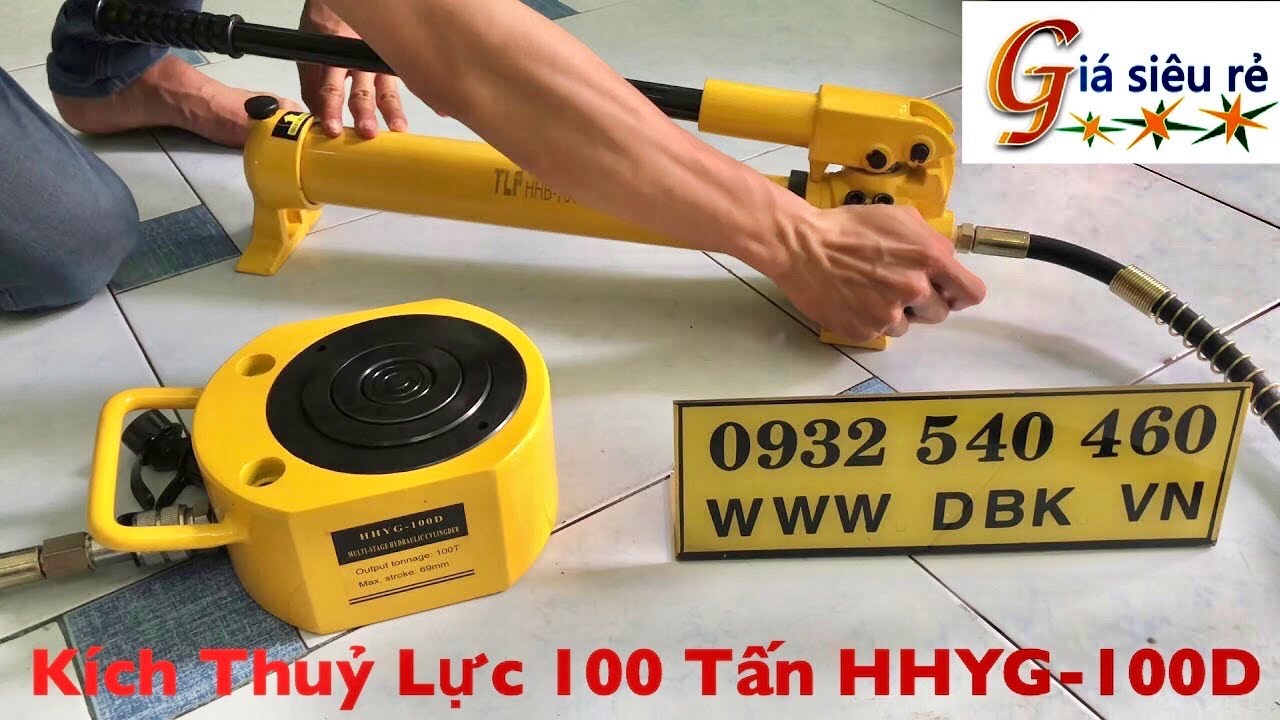

Kích thủy lực lùn tầng 100 tấn TLP HHYG-100D

TLP HHYG-100D thuộc dòng kích thủy lực lùn 3 tầng, thiết kế cho những vị trí có khoảng hở thấp nhưng cần lực nâng lớn. Chiều cao ban đầu chỉ 93 mm, tổng hành trình 69 mm, nâng tối đa đến 162mm. Kích có tải trọng cao nhất 100 tấn ở tầng 1, phù hợp cho các công việc nâng máy móc, thiết bị và kết cấu nặng tại vị trí hạn chế chiều cao.

Ba tầng piston có thông số tải và hành trình khác nhau:

• Tầng 1: Hành trình 15mm, tải 100 tấn, xy lanh Ø100 mm
• Tầng 2: Hành trình 30 mm, tải 30 tấn, xy lanh Ø69 mm
• Tầng 3: Hành trình 24mm, tải 10 tấn, xy lanh Ø38mm.

*Tổng hành trình 69mm, tải nâng cần tính theo tầng piston đang sử dụng.

HHYG-100D có kích thước thân 188 × 160 mm, trọng lượng khoảng 16,9 kg, sử dụng bơm tay thủy lực bên ngoài, phù hợp với bơm tay CP-700. Kích không trang bị lò xo hồi, piston hạ theo lượng dầu hồi về sau khi xả van; trường hợp piston chưa xuống hết có thể cần thêm lực ép từ phía trên.
