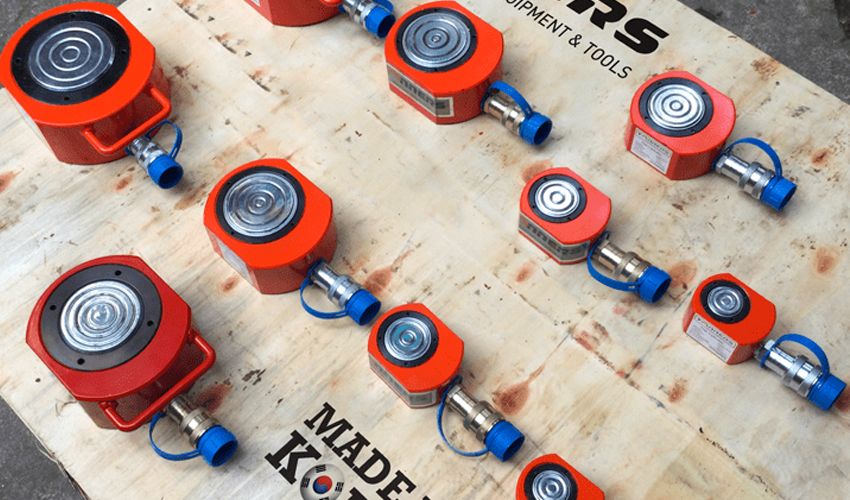

Kích thủy lực mỏng TONNERS DJSR-15015

Tonners DJSR-15015 thuộc nhóm kích thủy lực mỏng, tải nâng tối đa 150 tấn, hành trình 15 mm và áp suất làm việc dưới 700 bar (10.000 psi). Kích tác động đơn, sử dụng lò xo hồi và đầu nối 3/8"-NPT để kết nối với bơm thủy lực thông qua ống cao áp.

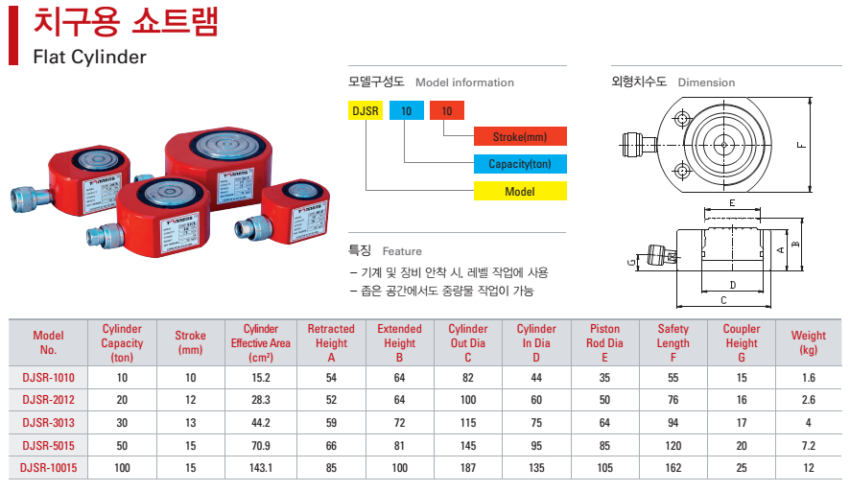

Thông số kỹ thuật DJSR-15015

• Model: DJSR-15015
• Thương hiệu: Tonners
• Tải trọng tối đa: 150 tấn
• Hành trình: 15 mm
• Áp suất làm việc: < 700 bar
• Kiểu kích: Tác động đơn
• Cơ cấu hồi: Lò xo
• Đầu nối: 3/8"-NPT

Thiết kế mỏng cho tải trọng rất lớn

DJSR-15015 hướng đến những điểm nâng cần lực rất lớn nhưng hành trình không dài. Với tải 150 tấn và hành trình 15 mm, kích phù hợp các thao tác nhấc tải một đoạn ngắn, tạo khe hở, căn chỉnh hoặc hỗ trợ tháo lắp chi tiết nặng.

Khác với nhiều mẫu kích có kết cấu phục vụ lắp cố định, DJSR-15015 có bề mặt kích dạng trơn, không có ren trong, ren ngoài hoặc bulong chìm ở đầu và đáy. Cấu hình này phù hợp khi cần đặt kích trực tiếp tại điểm tiếp xúc mà không yêu cầu liên kết cơ khí bằng ren.

Ghép nhiều kích trên cùng một hệ thống

Khi tải có chiều dài lớn, bề rộng lớn hoặc trọng tâm phân bố không đều, có thể bố trí nhiều DJSR-15015 tại các điểm nâng khác nhau và cấp dầu từ một bơm thông qua bộ chia thủy lực.

Cách bố trí nhiều điểm nâng cho phép phân bổ lực trên tải thay vì tập trung toàn bộ lực vào một kích. Số lượng kích, vị trí đặt và khả năng chịu tải của từng điểm cần được tính theo kết cấu thực tế.

Lò xo hồi và đầu nối 3/8"-NPT

DJSR-15015 sử dụng lò xo hồi để đưa piston về sau khi xả áp. Đầu nối 3/8"-NPT cho phép kết nối với ống thủy lực và bơm cao áp tương ứng.

Một bộ sử dụng thực tế có thể cấu hình thêm bơm thủy lực, ống cao áp 2 m, coupler và áp kế. Khi cần thay đổi chiều dài ống hoặc chuẩn đầu nối, có thể cấu hình theo hệ thống thiết bị đang sử dụng.

Ứng dụng của DJSR-15015

DJSR-15015 phù hợp các công việc nâng hạ và căn chỉnh tải trọng lớn trong xây dựng, lắp đặt máy móc, kết cấu thép, bảo trì thiết bị công nghiệp và các công việc cần tạo khe hở dưới tải trong thời gian ngắn.

Với hành trình chỉ 15 mm, model này phù hợp hơn với thao tác nhấc tải, tách, căn chỉnh và tạo khoảng hở ngắn thay vì nâng tải lên độ cao lớn.

Bảo dưỡng và phụ kiện

Các bộ phận như gioăng phớt, lò xo và valve có thể thay thế khi cần sửa chữa. Hệ thống cũng có thể sử dụng ống thủy lực với nhiều chiều dài khác nhau và chuyển đổi coupler để tương thích với thiết bị đang có.
