Kích thủy lực 2 chiều 50 tấn TLP HHYG-50200S
| Tải trọng (tấn) | 50 |
| Hành trình (mm) | 200 |
| Dung tích dầu (cm³) | 1418 |
| Bơm phù hợp | HHB-630B |
| Chiều cao đóng (mm) | 374 |
| Chiều cao mở rộng (mm) | 574 |
| Đường kính bên ngoài (mm) | 120 |
| Đường kính bên trong (mm) | 95 |
| Đường kính trục piston (mm) | 70 |
| Trọng lượng (kg) | 29 |
TLP HHYG-50200S có tải trọng 50 tấn, hành trình 200 mm và chiều cao đóng 374 mm. Khi piston mở hết hành trình, chiều cao đạt 574 mm. Thân kích có đường kính ngoài 120 mm, đường kính trong 95 mm, trục piston đường kính 70 mm. Dung tích dầu của model đạt 1.418 cm³, sử dụng với bơm HHB-630B. Kích thuộc loại 2 chiều, hệ thống dầu điều khiển riêng cho chiều đẩy và chiều hồi của piston.

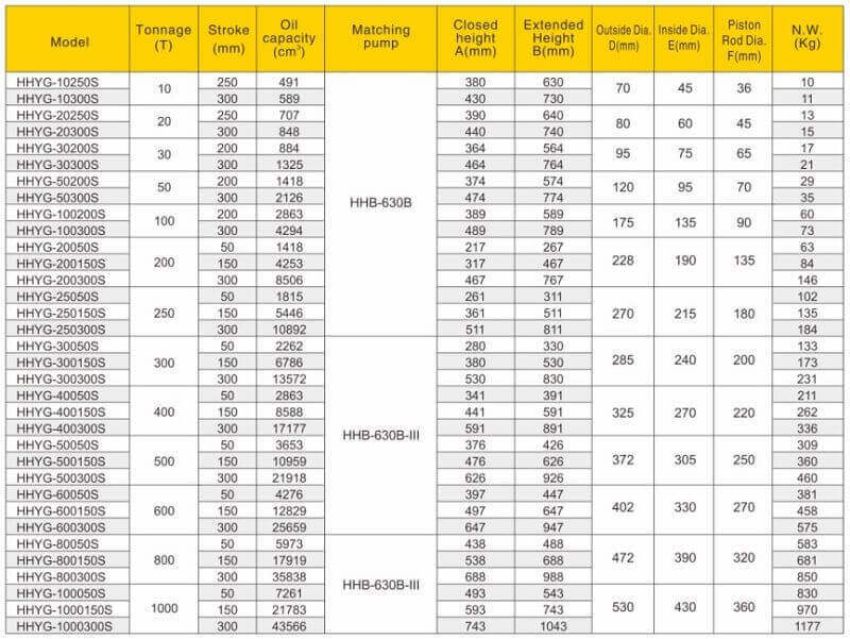

Thông số kỹ thuật
- Tải trọng: 50 tấn
- Hành trình: 200 mm
- Dung tích dầu: 1.418 cm³
- Bơm phù hợp: HHB-630B
- Chiều cao đóng: 374 mm
- Chiều cao mở rộng: 574 mm
- Đường kính ngoài: 120 mm
- Đường kính trong: 95 mm
- Đường kính trục piston: 70 mm
- Trọng lượng: 29 kg
Cấu tạo và khả năng làm việc
HHYG-50200S có hành trình piston 200 mm, tương ứng khoảng chênh lệch 200 mm giữa chiều cao đóng và chiều cao mở rộng. Phần thân có đường kính ngoài 120 mm, đường kính trong 95 mm, kết hợp trục piston 70 mm.
Cơ cấu 2 chiều đẩy/kéo sử dụng dầu thủy lực để điều khiển cả quá trình đẩy piston và hồi piston. Dung tích dầu 1.418 cm³ được cấp từ bơm HHB-630B qua hệ thống ống thủy lực với áp suất làm việc tối đa 700 bar (70 MPa)
Khi cần dùng nguồn điện thay cho bơm thủ công, HHYG-50200S có thể kết nối với bơm điện thủy lực có thông số và đầu nối tương thích.
