Kích thủy lực rỗng tâm 100 tấn TONNERS DCH-100100

TONNERS DCH-100100 thuộc dòng kích thủy lực rỗng tâm 100 tấn, hành trình nâng 100 mm. Chiều cao thân kích ở trạng thái chưa nâng 268 mm và đạt 368 mm khi piston đi hết hành trình. Phần tâm kích có lỗ đường kính 80 mm, tạo khoảng xuyên qua piston cho ty ren, thanh thép hoặc chi tiết cần đưa qua tâm trong quá trình nâng và kéo.

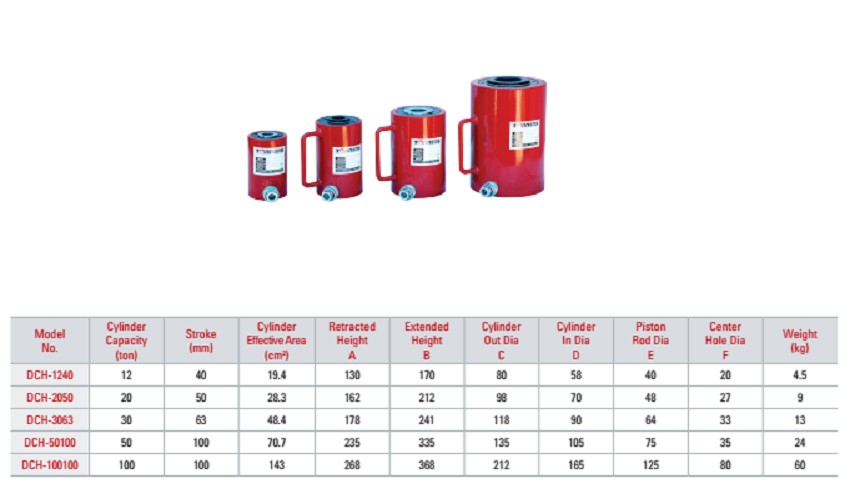

Thông số sản phẩm

• Loại kích: 1 chiều
• Tải trọng nâng: 100 tấn
• Hành trình nâng: 100 mm
• Chiều cao chưa nâng: 268 mm
• Chiều cao nâng tối đa: 368 mm
• Đường kính kích: 165 mm
• Đường kính lỗ tâm: 80 mm
• Thể tích xy lanh: 143 cm²
• Trọng lượng: 60 kg

Thiết kế rỗng tâm

DCH-100100 sử dụng piston rỗng với lỗ tâm 80 mm, kích thước này chiếm phần lớn đường kính thân 165 mm. Kết cấu rỗng tâm tạo không gian xuyên suốt giữa kích, thuận lợi khi bố trí ty ren hoặc thanh dẫn đi qua piston.

Kích thuộc loại tác động đơn, piston nâng bằng áp suất dầu thủy lực. Hành trình 100 mm đưa chiều cao làm việc từ 268 mm lên 368 mm. Với tải nâng 100 tấn, DCH-100100 có kết cấu xy lanh lớn, đường kính thân 165 mm và thể tích xy lanh 143 cm².

DCH-100100 sử dụng nguồn bơm điện thủy lực bên ngoài để cấp dầu cho xy lanh. Khi kết hợp bơm, cần chọn loại có áp suất và đầu nối tương thích với kích.
