Kích thủy lực rỗng tâm 20 tấn TONNERS DCH-2050

TONNERS DCH-2050 có tải nâng 20 tấn, hành trình 50 mm và lỗ rỗng xuyên tâm Ø27 mm. Kích cao 162 mm khi chưa nâng và đạt 212 mm ở cuối hành trình. Với đường kính thân 70 mm, DCH-2050 có kích thước khá nhỏ trong nhóm kích rỗng tâm 20 tấn.

DCH-2050 thuộc loại kích thủy lực 1 chiều, thân thép và piston có lò xo hồi. Khi xả áp, lò xo đưa piston trở về vị trí ban đầu. Kích làm việc dưới 700 bar (10.000 psi) và sử dụng đầu coupler tiêu chuẩn 3/8"-NPT để kết nối với đường ống thủy lực.

Thông số sản phẩm

• Loại kích: 1 chiều
• Tải trọng nâng: 20 tấn
• Hành trình nâng: 50 mm
• Chiều cao chưa nâng: 162 mm
• Chiều cao nâng tối đa: 212 mm
• Đường kính kích: 70 mm
• Đường kính lỗ tâm: 27 mm
• Thể tích dầu: 283 ml
• Áp suất làm việc: dưới 700 bar (10.000 psi)
• Đầu coupler: 3/8"-NPT

Kết cấu DCH-2050

Phần piston rỗng có lỗ tâm Ø27 mm, tạo khoảng xuyên qua kích cho ty ren hoặc thanh dẫn. Thân kích dạng trơn, không trang bị ren ở đầu và đáy kích, không có bulông chìm.

Lò xo hồi piston nằm trong kết cấu kích, thực hiện quá trình hồi sau khi xả áp. Cấu hình 1 chiều sử dụng một đường dầu để cấp áp suất nâng, quá trình hồi diễn ra khi áp suất được giải phóng.

Bộ kích DCH-2050

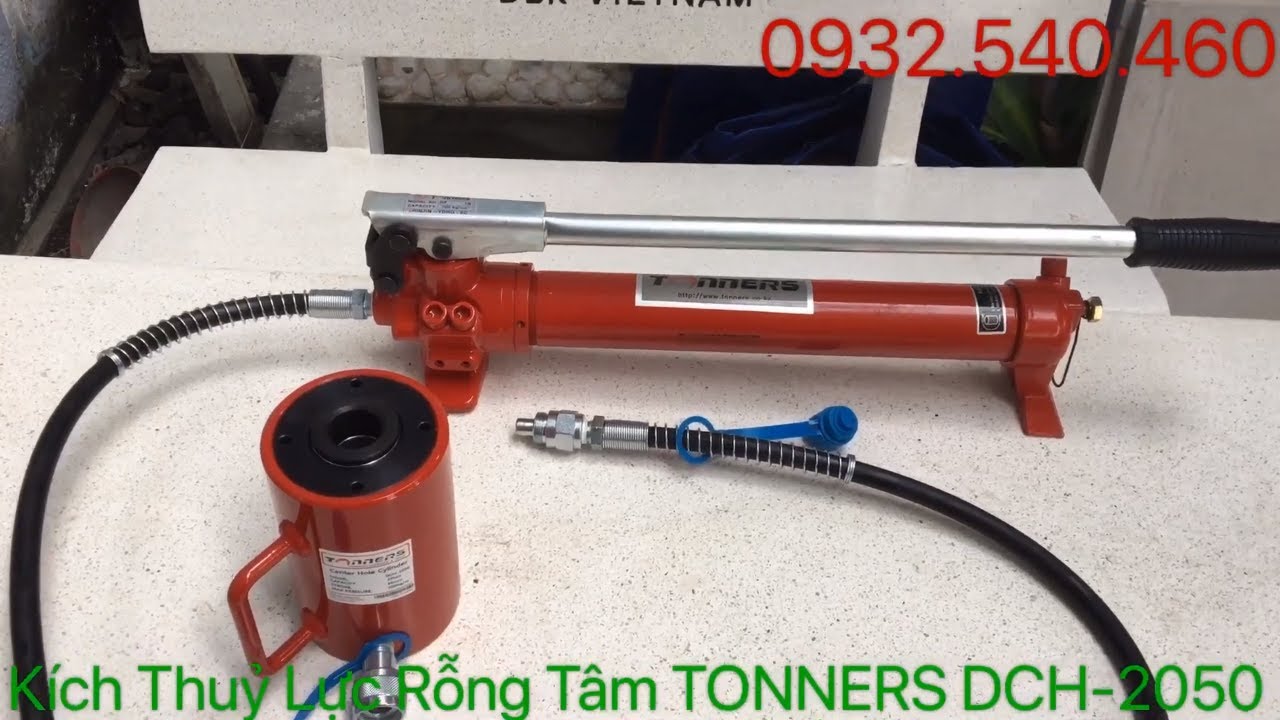

Bộ TONNERS DCH-2050 hoàn chỉnh gồm kích DCH-2050 + bơm tay DP-1B, kèm ống dây thủy lực dài 2 m, coupler và áp kế. Người dùng cũng có thể lựa chọn bơm điện thủy lực hoặc bơm khí nén thủy lực khi cần thay đổi phương thức cấp dầu, với điều kiện thông số bơm tương thích với kích. Hành trình 50 mm đưa chiều cao làm việc từ 162 mm lên 212 mm. Dung tích dầu 283 ml, tải nâng 20 tấn và đường kính thân 70 mm tạo nên cấu hình nhỏ gọn cho dòng kích rỗng tâm TONNERS.
