Máy Đo Công Suất Quang

Trong bối cảnh hạ tầng viễn thông phát triển mạnh, đặc biệt là mạng cáp quang, nhu cầu đo kiểm và bảo trì ngày càng tăng. Máy đo công suất quang trở thành thiết bị viễn thông không thể thiếu, giúp kỹ thuật viên đánh giá chính xác chất lượng tín hiệu, phát hiện sớm sự cố và đảm bảo hệ thống vận hành ổn định, liên tục.

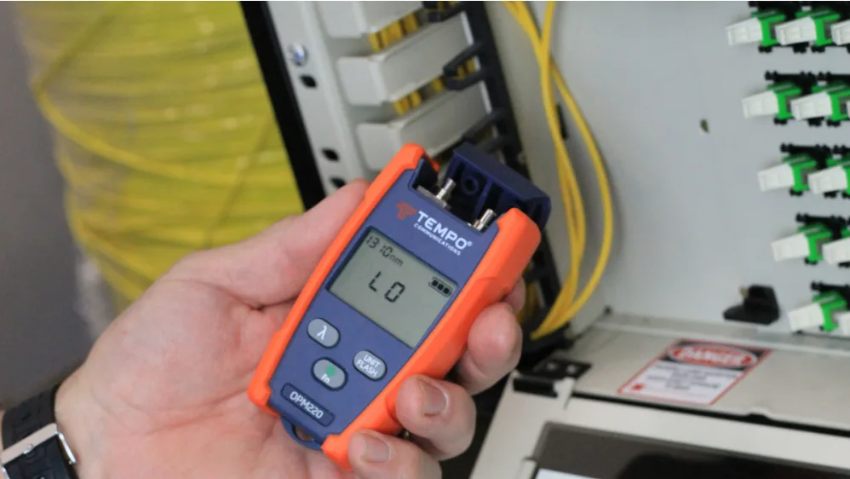

Máy đo công suất quang là gì?

Máy đo công suất quang (Optical Power Meter – OPM) hay đồng hồ đo công suất quang, là công cụ then chốt trong đo lường và phân tích hệ thống cáp quang, cho phép nhìn thấy cường độ ánh sáng đang truyền qua lõi sợi, điều mắt thường không thể làm. Kết quả đo, thường hiển thị bằng dBm, không chỉ cho biết tín hiệu mạnh hay yếu mà còn là căn cứ đánh giá chất lượng toàn tuyến, phát hiện suy hao và vị trí sự cố. Nhờ hỗ trợ nhiều chuẩn đầu nối và bước sóng.

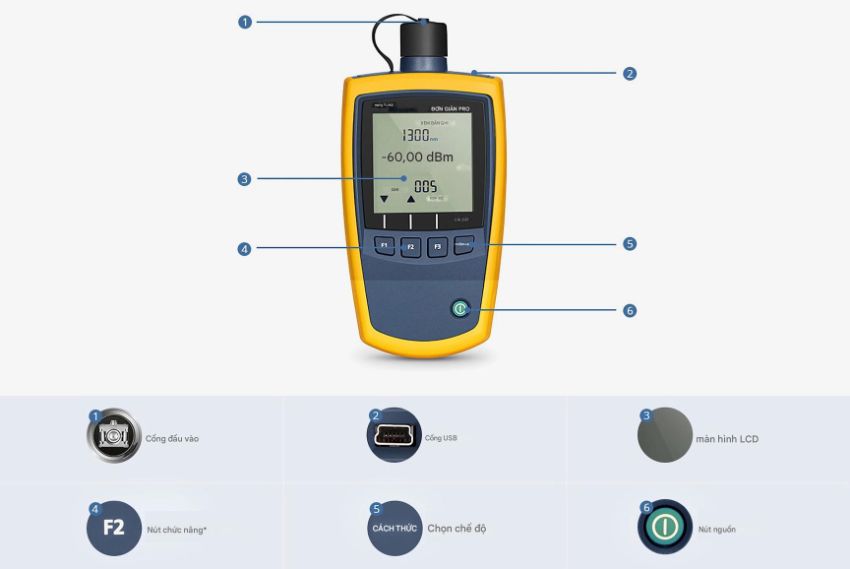

Cấu tạo và chức năng máy đo công suất quang

• Cảm biến quang (photodiode) chuyển ánh sáng thành tín hiệu điện, thường dùng InGaAs cho viễn thông.

• Mạch khuếch đại tăng tín hiệu yếu từ cảm biến để đảm bảo đủ mức đo chính xác.

• Bộ chuyển đổi ADC biến tín hiệu analog thành dữ liệu số cho vi xử lý xử lý.

• Màn hình LCD/OLED hiển thị kết quả đo dưới dạng dBm hoặc mW rõ ràng, dễ đọc.

• Nút điều khiển cho phép chọn bước sóng, đơn vị đo, lưu kết quả và hiệu chuẩn.

• Đầu nối quang chuẩn SC, FC, ST hoặc Universal Adapter tương thích nhiều loại sợi.

• Nguồn pin sạc lithium-ion hoặc pin AA cho thời gian sử dụng dài khi thi công.

• Hệ thống hiệu chuẩn nội bộ đảm bảo độ chính xác lâu dài trong quá trình sử dụng.

• Cổng kết nối USB/Bluetooth giúp xuất dữ liệu đo ra máy tính để tạo báo cáo.

• Nắp bảo vệ cảm biến chống bụi bẩn, trầy xước, giảm nguy cơ sai số khi đo.

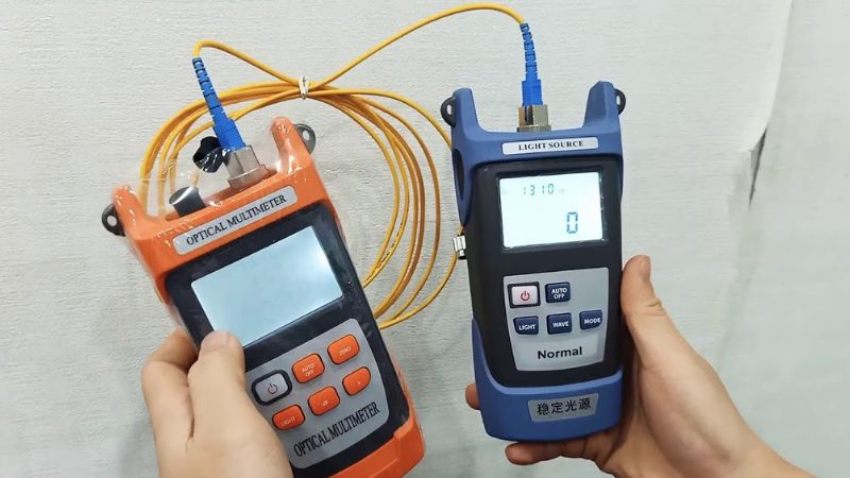

Ưu điểm máy đo công suất quang mang lại

• Đo chính xác công suất quang, đảm bảo tín hiệu ổn định, suy hao trong ngưỡng cho phép.

• Xác định nhanh vị trí sự cố, bằng cách đo công suất tại nhiều điểm tuyến.

• Đánh giá chất lượng mối hàn, phát hiện suy hao bất thường ảnh hưởng hiệu suất truyền dẫn.

• Rút ngắn thời gian khắc phục, nhờ thao tác đo đơn giản và kết quả hiển thị ngay.

• Tối ưu hiệu quả thi công bảo trì, giúp kỹ thuật viên làm việc nhanh, chính xác, an toàn.

• Hỗ trợ nhiều loại sợi quang, tương thích các bước sóng phổ biến ngành viễn thông quang.

• Thiết kế nhỏ gọn, hiển thị rõ ràng, thao tác ngoài hiện trường dễ dàng, tránh nhầm lẫn.

• Lưu trữ và xuất dữ liệu đo, hỗ trợ tạo báo cáo nghiệm thu nhanh chóng, chuyên nghiệp.

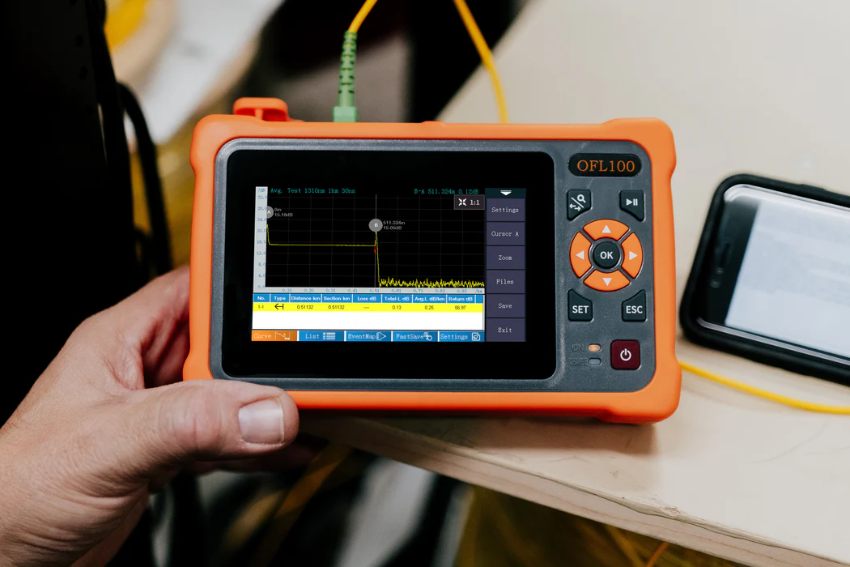

• Kết hợp nguồn sáng chuẩn, OTDR, tạo hệ thống kiểm tra quang toàn diện, hiệu quả cao.

• Bắt buộc trong nghiệm thu FTTx, đảm bảo tiêu chuẩn chất lượng hạ tầng viễn thông hiện đại.

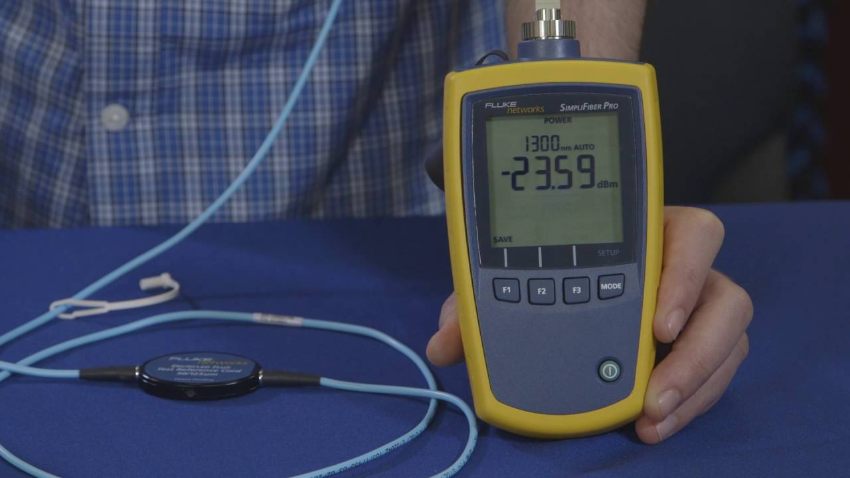

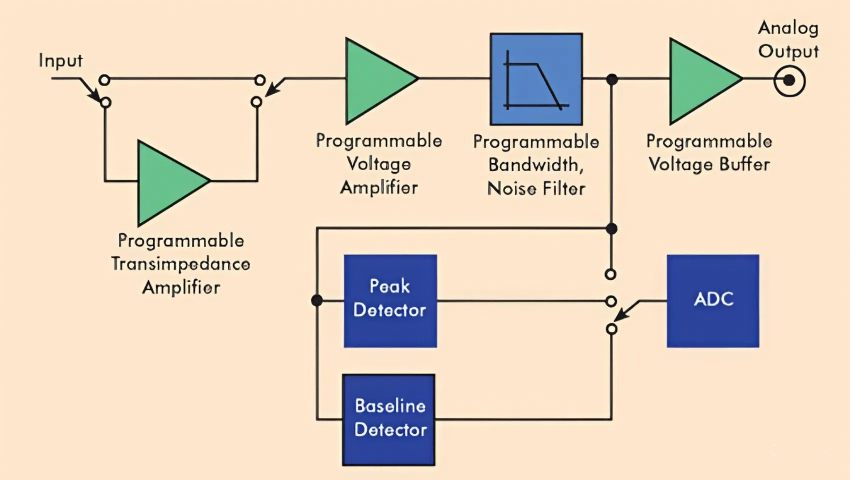

Máy đo công suất quang hoạt động như thế nào?

Máy đo công suất quang hoạt động bằng cách dùng photodiode (Si, Ge hoặc InGaAs) chuyển đổi ánh sáng thành dòng điện tỷ lệ với công suất quang. Dòng này được khuếch đại qua mạch transimpedance, sau đó chuyển đổi sang tín hiệu số để vi xử lý tính toán và hiển thị dưới dạng dBm hoặc mW. Để đo chính xác, cần chọn đúng bước sóng, tránh nhiễu, và duy trì hiệu chuẩn định kỳ. Một số máy còn tích hợp bộ lọc, attenuator và kỹ thuật trung bình tín hiệu để mở rộng dải đo.

Máy đo công suất quang có bao nhiêu loại?

Máy đo công suất quang hiện có 4 cách phân loại chính, mỗi loại sở hữu tính năng và ưu điểm riêng để đáp ứng từng nhu cầu đo kiểm:

Phân loại theo chức năng đo

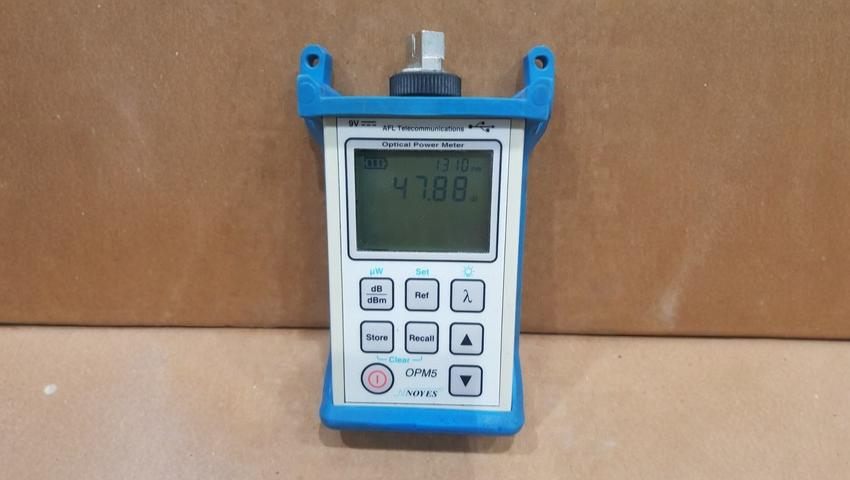

• Máy đo công suất quang mini: Chỉ đo mức công suất tín hiệu quang ở các bước sóng chuẩn (850nm, 1310nm, 1550nm…).

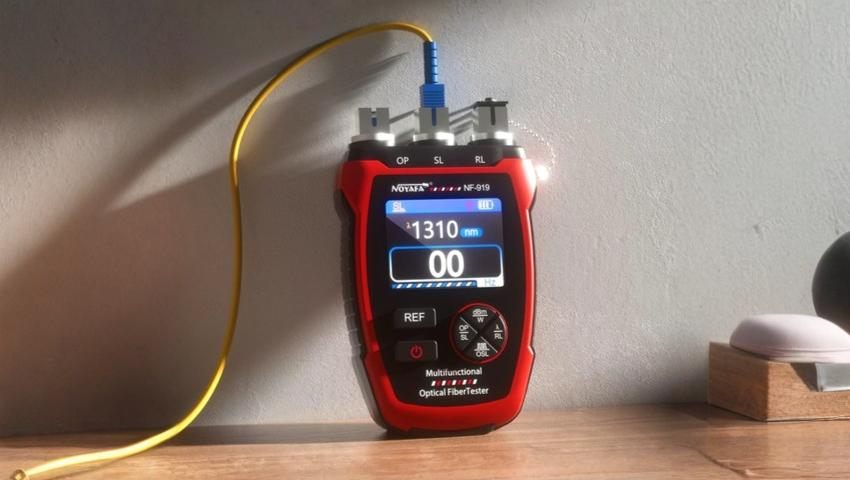

• Máy đo công suất quang tích hợp đo suy hao: Kết hợp nguồn phát quang để đo suy hao toàn tuyến.

• Máy đo công suất quang đa chức năng: Ngoài đo công suất còn hỗ trợ đo bước sóng, tần số, và có thể lưu dữ liệu.

Phân loại theo bước sóng hỗ trợ

• Dải bước sóng hẹp: Chỉ hỗ trợ 1–2 bước sóng phổ biến (thường là 1310nm và 1550nm).

• Dải bước sóng rộng: Hỗ trợ nhiều bước sóng (từ 800nm đến trên 1650nm) cho nhiều loại mạng khác nhau.

Phân loại theo thiết kế và cách sử dụng

• Máy đo cầm tay: Nhỏ gọn, dùng trong thi công và bảo trì ngoài hiện trường.

• Máy đo để bàn: Độ chính xác cao, thường dùng trong phòng thí nghiệm hoặc trung tâm kiểm định.

• Máy đo gắn rack: Tích hợp trong hệ thống giám sát viễn thông.

Phân loại theo loại đầu dò (Sensor)

• Đầu dò InGaAs: Phổ biến, nhạy với bước sóng từ 850nm đến 1650nm.

• Đầu dò Ge (Germanium): Phù hợp với hệ thống bước sóng 800–1600nm, giá rẻ hơn InGaAs.

• Đầu dò Silicon (Si): Dùng cho bước sóng thấp hơn 1100nm, chủ yếu trong mạng LAN quang.

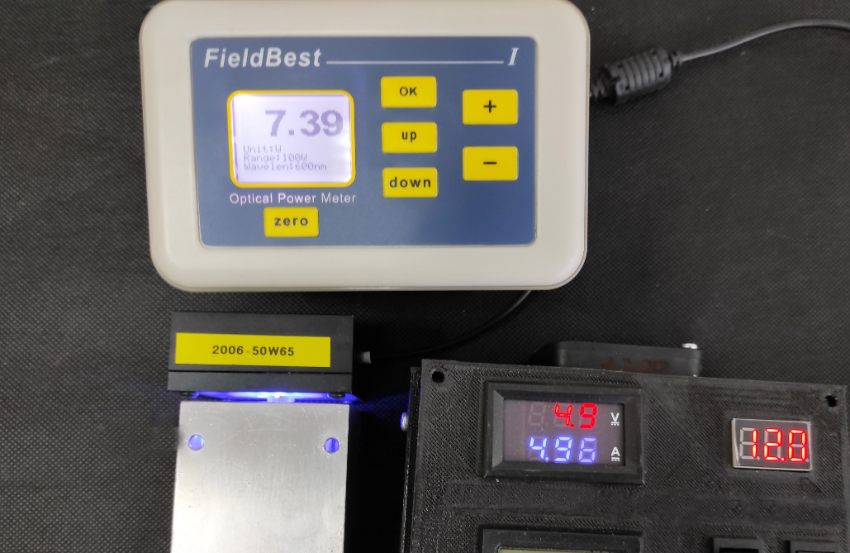

Các giá trị bước sóng thông dụng trong đo lường công suất quang

Các bước sóng được khai thác theo đặc tính riêng để tối ưu hiệu quả hoạt động. Bước sóng 1310nm thường dùng cho mạng short-haul nhờ mức suy hao thấp, rất thích hợp cho FTTx và LAN. Với khoảng cách xa, 1550nm được lựa chọn bởi suy hao cực thấp, nhưng dễ chịu tác động môi trường nên cần lọc quang hỗ trợ. Đối với GPON, 1490nm giữ vai trò kênh downlink, giúp đo chính xác công suất từ OLT đến ONT. Ngoài ra, 1625nm phục vụ giám sát tuyến quang trực tuyến, phát hiện lỗi mà không gây gián đoạn truyền dẫn.

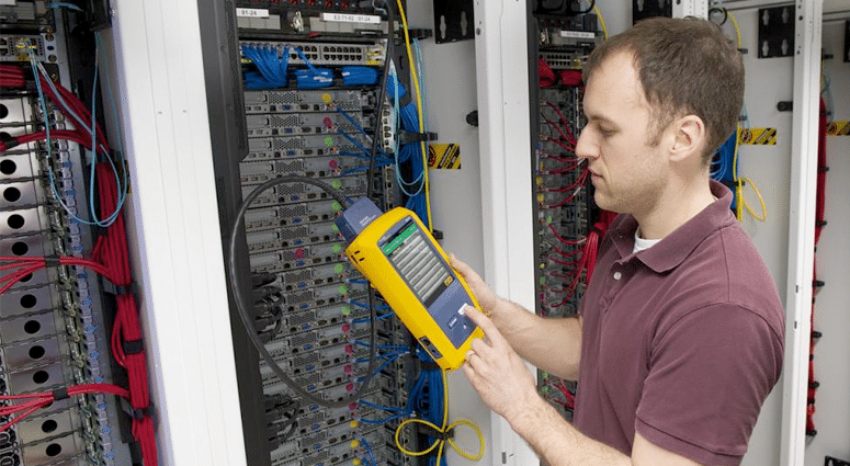

Lĩnh vực ứng dụng máy đo công suất quang

Trong lĩnh vực viễn thông và quang học, đo kiểm công suất quang đóng vai trò then chốt trong lắp đặt, bảo trì và nghiệm thu các tuyến truyền dẫn FTTH, DWDM, cũng như giám sát chất lượng tín hiệu tại trung tâm dữ liệu để duy trì tốc độ ổn định. Kỹ thuật này còn ứng dụng trong hiệu chuẩn laser, bộ khuếch đại quang, linh kiện truyền dẫn, đồng thời phục vụ LiDAR, LED, giao tiếp quang xe điện, quang phổ học, y tế, và hiệu chuẩn hệ thống quang trên vệ tinh, UAV, tàu vũ trụ.

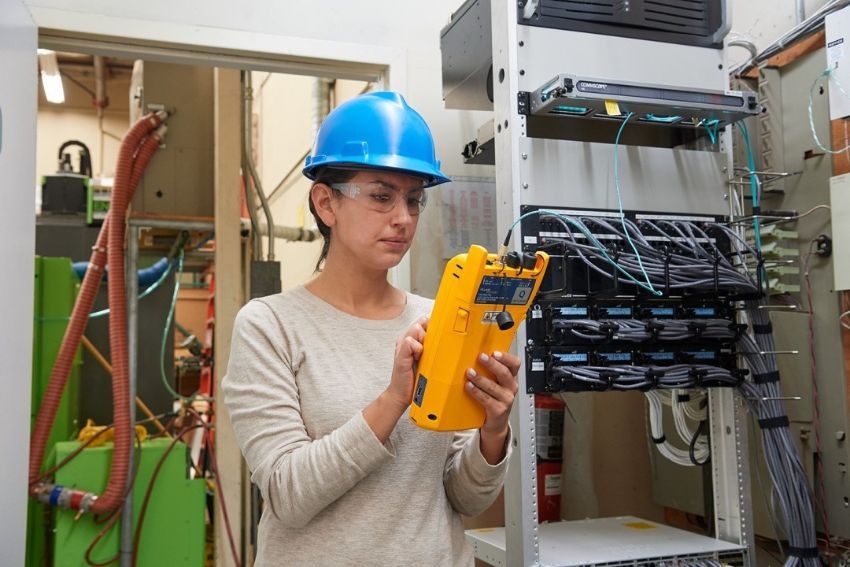

Hướng dẫn cách sử dụng máy đo công suất quang đúng kỹ thuật

• Bước 1: Bật đồng hồ đo công suất quang, chờ ổn định nhiệt trước khi sử dụng.
• Bước 2: Chọn chính xác bước sóng tương ứng với tín hiệu quang cần đo kiểm.
• Bước 3: Làm sạch đầu đo quang bằng dụng cụ chuyên dụng để tránh bụi bẩn.
• Bước 4: Cài đặt giá trị tham chiếu bằng nguồn quang chuẩn để đo suy hao.
• Bước 5: Kết nối cáp quang vào máy đo, đảm bảo đầu nối chắc chắn, đúng chiều.
• Bước 6: Đọc kết quả hiển thị, ghi chép số liệu để phục vụ phân tích, báo cáo.
• Bước 7: Vệ sinh máy đo, hiệu chuẩn định kỳ để đảm bảo độ chính xác lâu dài.

Tiêu chí chọn mua máy đo công suất quang phù hợp

• Chọn máy có phạm vi đo rộng, đáp ứng cả công suất thấp lẫn cao ổn định.

• Đảm bảo hỗ trợ nhiều bước sóng chuẩn như 850, 1310, 1490, 1550, 1625 nanomet.

• Đầu đo tương thích nhiều loại đầu nối phổ biến như FC, SC, LC, ST chắc chắn.

• Chọn cảm biến phù hợp như InGaAs, Ge hoặc Si tùy ứng dụng và bước sóng yêu cầu.

• Ưu tiên độ chính xác cao ±0.1 dB cùng phân giải nhỏ 0.01 dB để đo chính xác.

• Máy hỗ trợ hiệu chuẩn định kỳ theo tiêu chuẩn quốc tế để duy trì độ tin cậy lâu dài.

• Thiết kế cầm tay nhỏ gọn, chống va đập, dùng được trong môi trường hiện trường khắc nghiệt.

• Có khả năng lưu trữ dữ liệu và xuất báo cáo qua USB hoặc Bluetooth nhanh chóng.

Bảng báo giá máy đo công suất quang mới nhất

*Lưu ý: Bảng giá trên chỉ mang tính chất tham khảo, mức giá có thể thay đổi tùy vào thương hiệu và thời giá.
