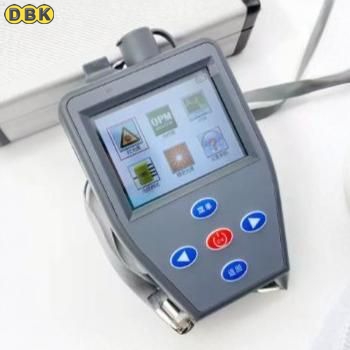

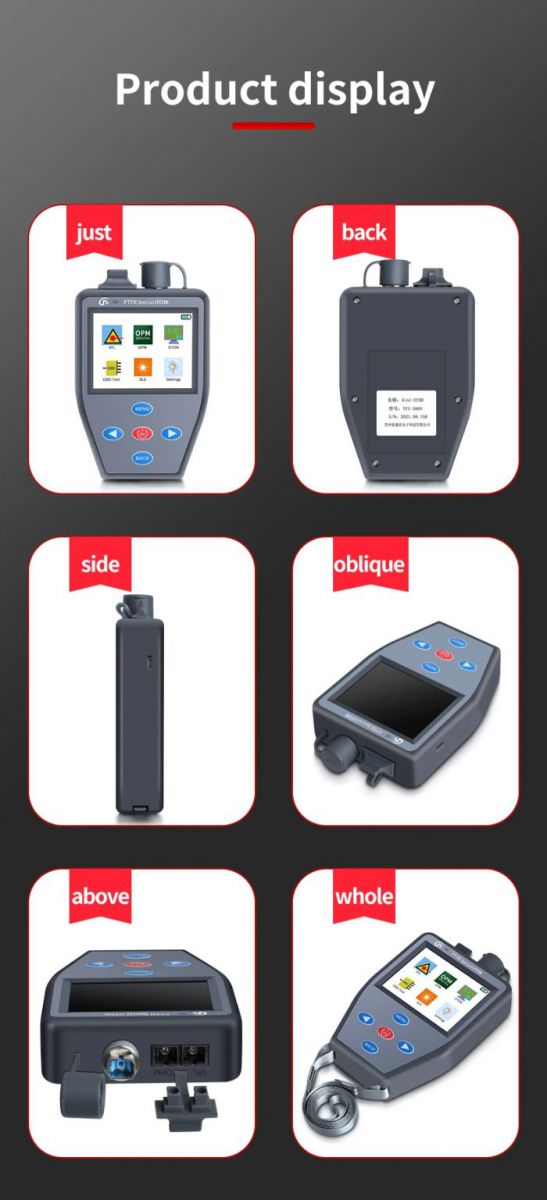

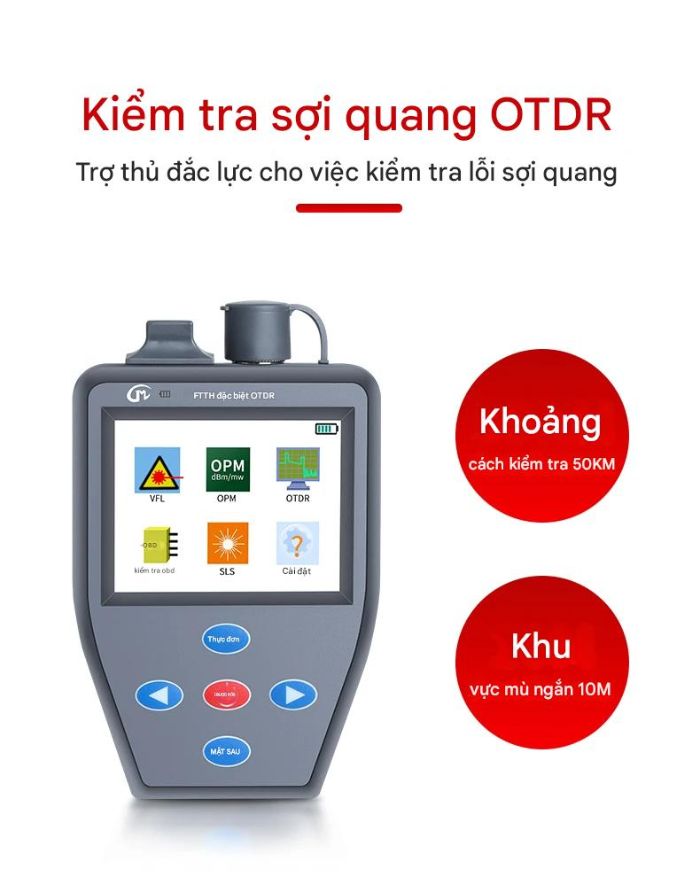

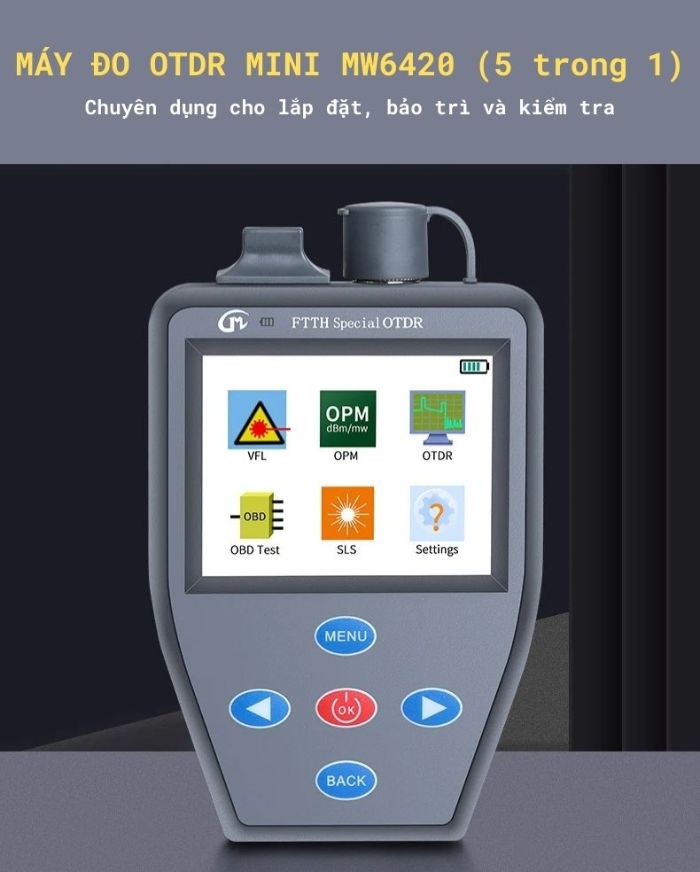

Máy đo OTDR mini MW6420 (5 trong 1)

Chức năng

Thông số kỹ thuật

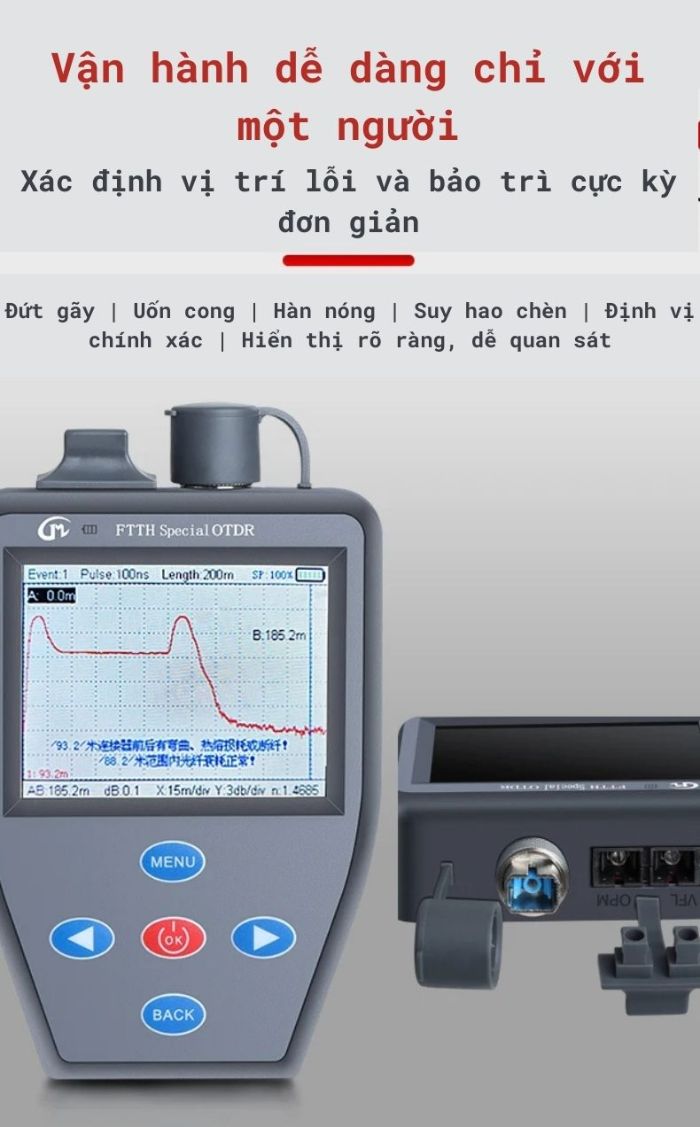

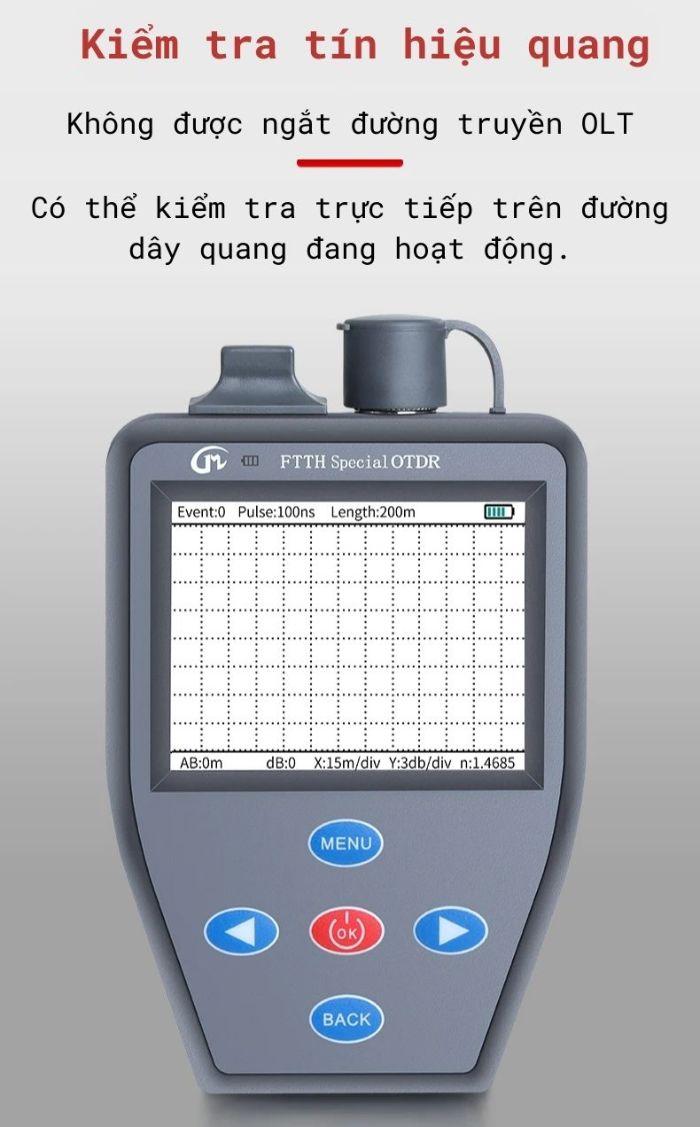

Đo OTDR cáp quang, Đo khoảng cách, suy hao…

- Bước sóng kiểm tra: 1550nm

- Dải rộng (ngưỡng đo): 24dB

- Khoảng cách đo chính xác: 0.6m

- Đo sự kiện vùng chết: 5m

- Đo sự kiện suy giảm: 10m

- Độ rộng xung: 10, 30, 100, 300ns; 1, 3µs

- Chiều dài đo có sự kiện: 50Km

- Chiều dài đo có suy giảm: 30Km

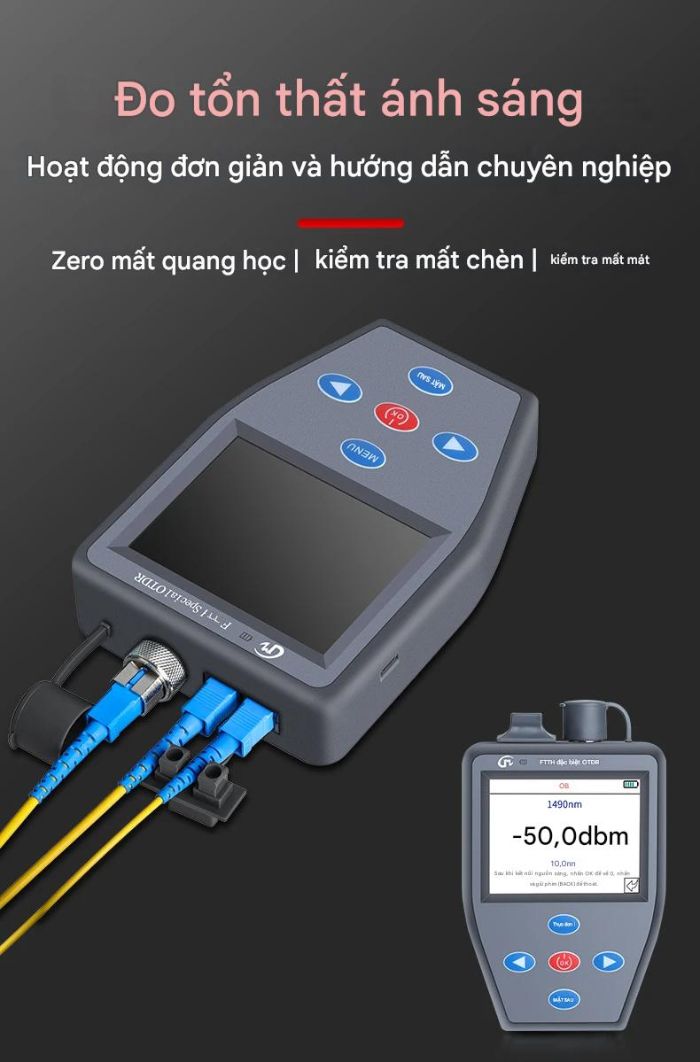

Đo công suất quang (OPM)

- Bước sóng: 800 ~ 1600nm

- Đầu đo: InGaAs

- Dải đo: -70 ~ +5dBm (hoặc -50 ~ +25dBm)

- Độ chính xác: ±5%

- Độ phân giải: 0.1dB

- Loại sợi quang: Đơn mode

- Loại đầu nối: SC

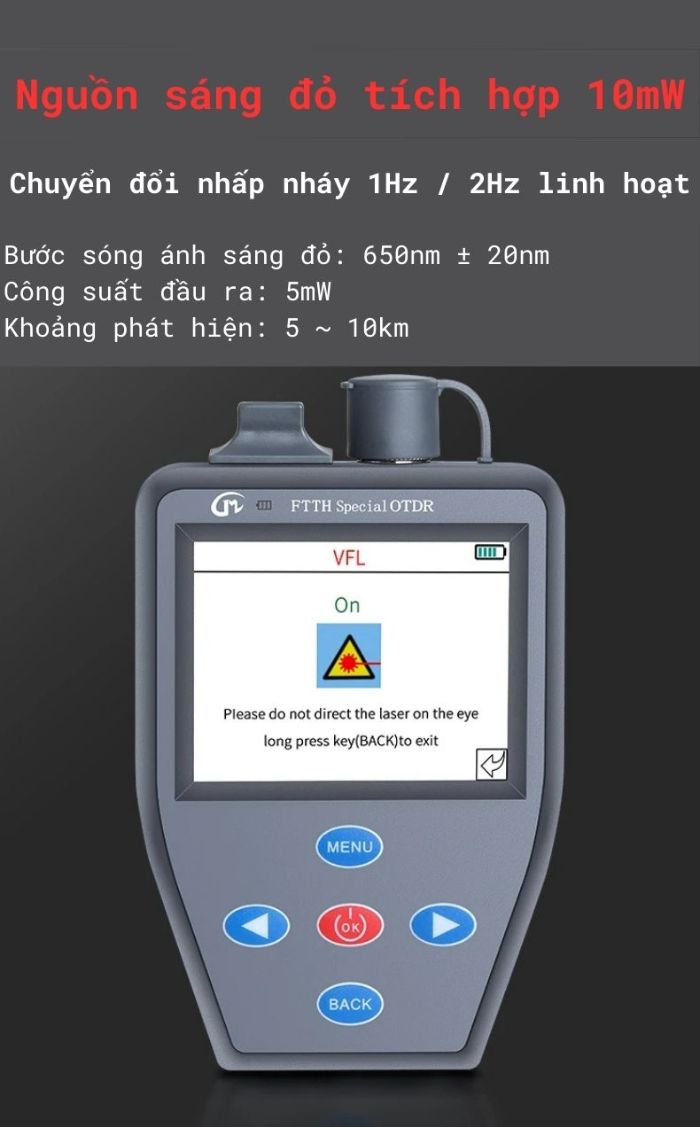

Kiểm tra lỗi sợi quang bằng mắt thường (VFL)

- Bước sóng phát: 650nm

- Kiểu đầu đo: FP-LD

- Công suất phát: 5mW

- Điều chế: 0Hz, 1Hz, 2Hz

- Loại sợi quang: Đơn mode

- Loại đầu nối: SC

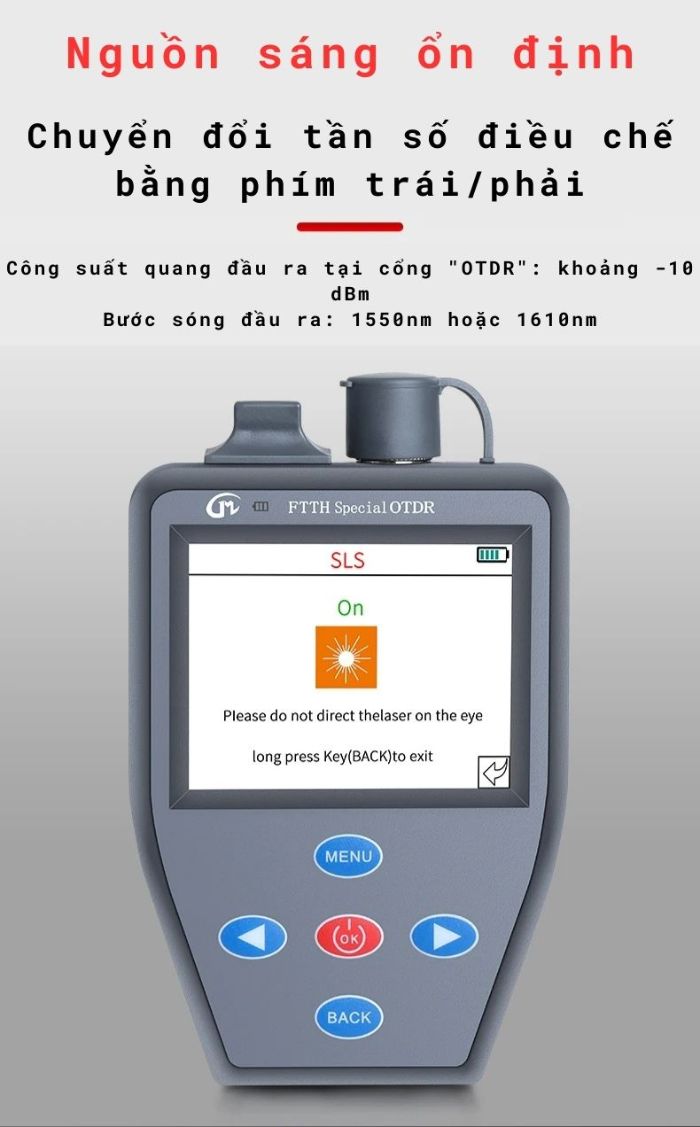

Phát công suất quang (LS)

- Bước sóng: 850nm, 1300nm, 1310nm, 1490nm, 1550nm

- Công suất phát: -10dBm

- Tần số điều chế: 270Hz, 1KHz, 2KHz

- Khoảng cách chính xác: 0.6m

Đo kiểm tra suy chèn dây nhảy quang (OBD)

- Dải đo: 0 ~ 30dB

- Độ chính xác: ±10%
