Máy Đo Cáp Quang OTDR

Máy đo cáp quang OTDR hay còn gọi là máy đo điểm đứt cáp quang OTDR, mang đến giải pháp kiểm tra và phân tích cáp quang nhanh chóng, chính xác. Thiết bị đo này giúp kỹ sư phát hiện sự cố, đánh giá suy hao và bảo trì hệ thống hiệu quả, đồng thời vận hành dễ dàng với giao diện trực quan.

Máy đo cáp quang OTDR là gì?

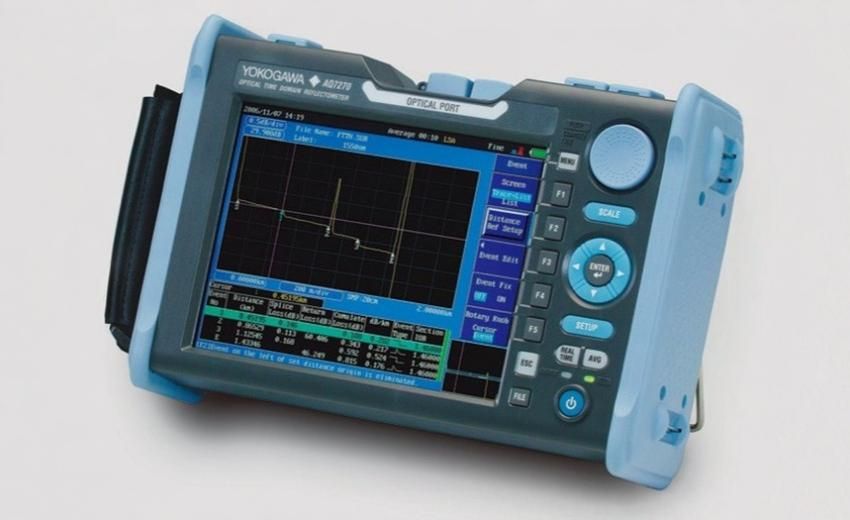

Máy đo cáp quang OTDR (Optical Time Domain Reflectometer) sử dụng quang tử dùng để kiểm tra, phân tích và đánh giá chất lượng đường truyền cáp quang. Thiết bị này hoạt động dựa trên nguyên lý phản xạ ngược của tín hiệu ánh sáng trong sợi quang, cho phép kỹ thuật viên xác định vị trí sự cố, đo chiều dài tuyến, tính toán suy hao tổng thể và từng điểm mối hàn. máy đo quang OTDR được xem là công cụ bắt buộc trong thi công, nghiệm thu và bảo trì hệ thống mạng viễn thông, internet và truyền hình cáp.

Vì sao máy đo cáp quang OTDR lại quan trọng trong viễn thông

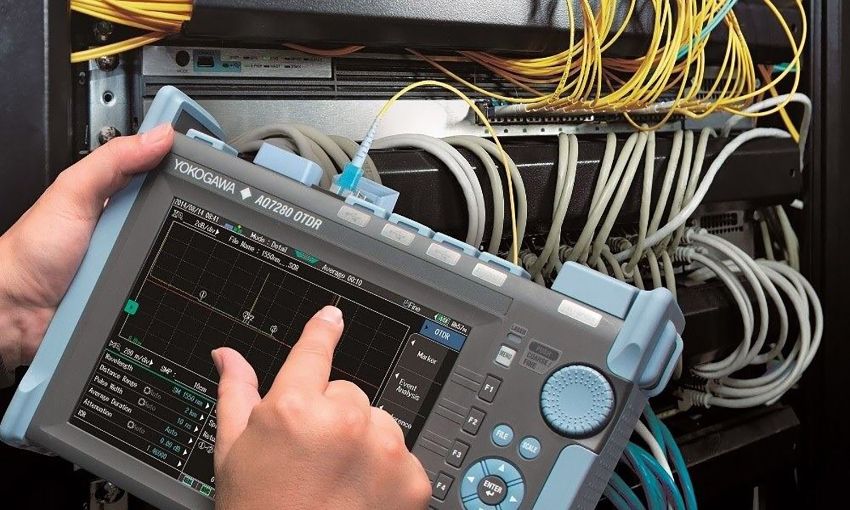

Trong công tác triển khai và quản lý tuyến cáp quang, máy đo điểm đứt cáp quang OTDR được xem là thiết bị không thể thiếu nhờ khả năng phân tích toàn bộ đường truyền với độ chính xác cao. Thiết bị viễn thông này giúp đo khoảng cách tới điểm phản xạ, tán xạ, đồng thời nhận diện mối hàn, đầu nối kém chất lượng hay hiện tượng suy hao bất thường. Các bản ghi trace ban đầu được sử dụng để theo dõi suy giảm theo thời gian, hỗ trợ đo kiểm một đầu tại hiện trường, từ đó tăng độ tin cậy, đảm bảo chất lượng và rút ngắn thời gian khắc phục sự cố.

Công nghệ đo OTDR khác gì so với phương pháp đo thông thường:

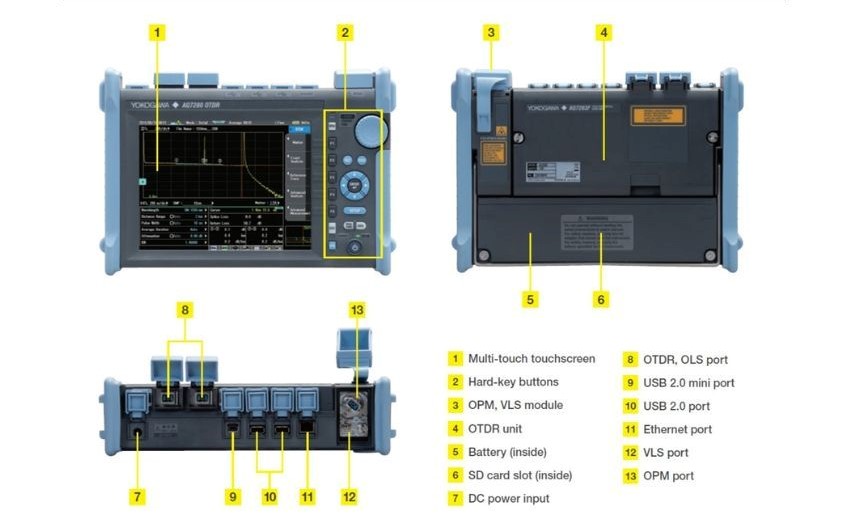

Cấu tạo của máy đo cáp quang OTDR

• Bộ phát laser: tạo xung quang truyền vào sợi quang để kiểm tra toàn tuyến.

• Bộ thu tín hiệu: nhận phản xạ quang và chuyển đổi thành dữ liệu điện tử phân tích.

• Bộ xử lý trung tâm: phân tích dữ liệu thu được và dựng biểu đồ suy hao quang.

• Màn hình hiển thị: trình bày trace đồ thị cùng thông số kỹ thuật của đường truyền.

• Module giao tiếp: hỗ trợ kết nối USB, LAN hoặc thẻ nhớ để lưu dữ liệu.

• Hệ thống nguồn: cung cấp năng lượng qua pin sạc và hỗ trợ cắm nguồn trực tiếp.

• Phần mềm tích hợp: xử lý tự động các sự kiện như splice, connector và điểm đứt.

• Vỏ ngoài bảo vệ: chống va đập, bụi, nước, đạt tiêu chuẩn công nghiệp IP bền chắc.

Hướng dẫn sử dụng máy đo cáp quang OTDR chi tiết

Để giúp bạn dễ dàng làm chủ thiết bị đo kiểm hiện đại, DBK Việt Nam sẽ hướng dẫn bạn sử dụng máy đo cáp quang OTDR một cách chi tiết nhất nhé!

Bước 1: Chuẩn bị trước khi đo

• Đảm bảo máy OTDR đầy pin hoặc cắm nguồn ổn định trước khi đo.

• Vệ sinh sạch bề mặt connector, tránh bụi bẩn gây suy hao đo giả.

• Chuẩn bị dây launch và receive tối thiểu 150m, tách sự kiện đầu cuối.

Bước 2: Cài đặt tham số đo

• Chọn bước sóng 1310nm kiểm tra uốn cong, 1550nm đo suy hao truyền dẫn.

• Thiết lập phạm vi đo dài hơn chiều dài tuyến dự kiến, tránh cắt.

• Điều chỉnh độ rộng xung: hẹp tăng phân giải nhưng nhiễu, rộng đo xa.

• Tăng thời gian trung bình giảm nhiễu, ổn định đường vết khi đo dài.

Bước 3: Thực hiện phép đo

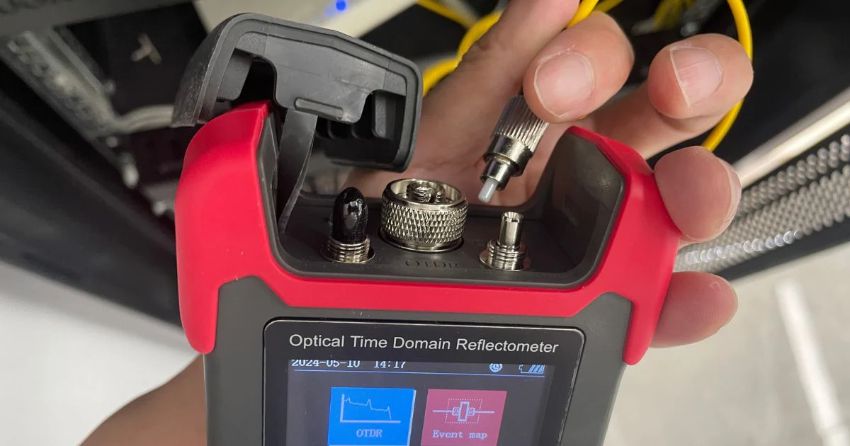

• Kết nối dây quang vào cổng đo OTDR đúng chuẩn đầu nối FC, SC.

• Nhấn Start hoặc Measure để phát xung, thu tín hiệu phản xạ về máy.

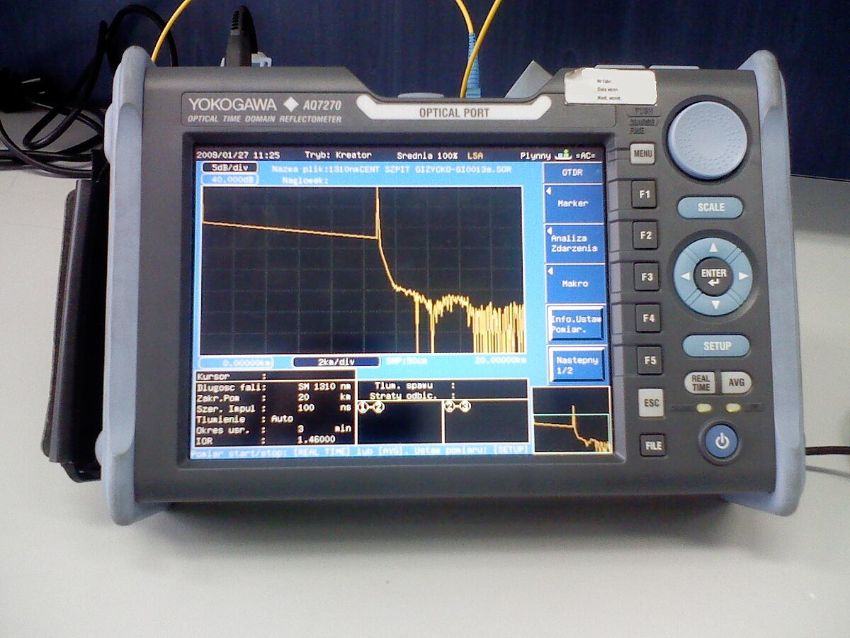

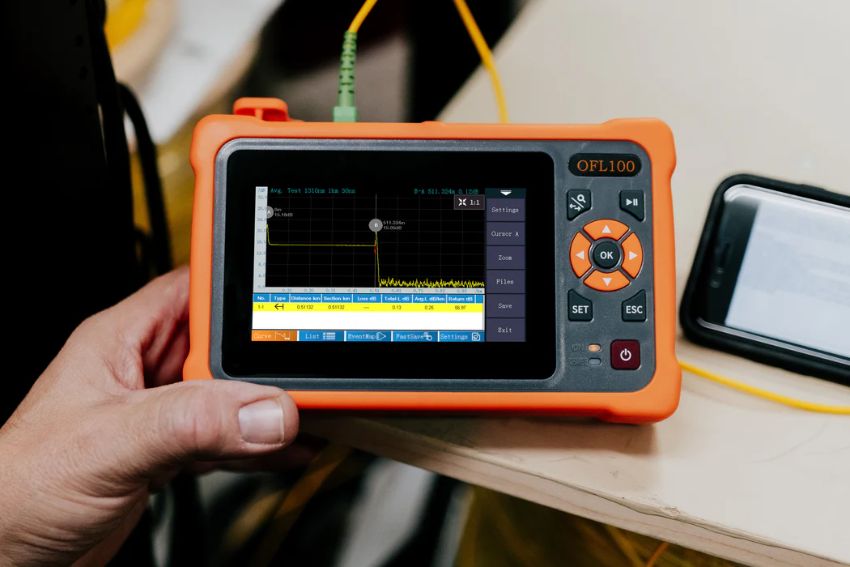

• Chờ hiển thị đồ thị trace: trục X khoảng cách, trục Y suy hao.

Bước 4: Phân tích kết quả

• Xem danh sách sự kiện tự động: connector, mối hàn, điểm gãy đánh dấu.

• Đọc chiều dài tuyến cáp tại điểm cuối cùng trên đồ thị hiển thị.

• Tính suy hao trung bình dB mỗi kilomet dựa độ dốc đường vết OTDR.

• Xác định suy hao mối hàn, connector bằng delta dB vị trí sự kiện.

• Đánh giá phản xạ Fresnel tại đầu nối để kiểm tra chất lượng hàn.

Bước 5: Lưu và xuất dữ liệu

• Lưu kết quả đo dưới định dạng SOR chuẩn Telcordia, thuận tiện chia sẻ.

• Kết nối OTDR với máy tính bằng USB hoặc thẻ nhớ, xuất báo cáo.

• Phân tích bằng phần mềm chuyên dụng trên PC, hỗ trợ so sánh trace.

Nguyên lý hoạt động của máy đo cáp quang OTDR

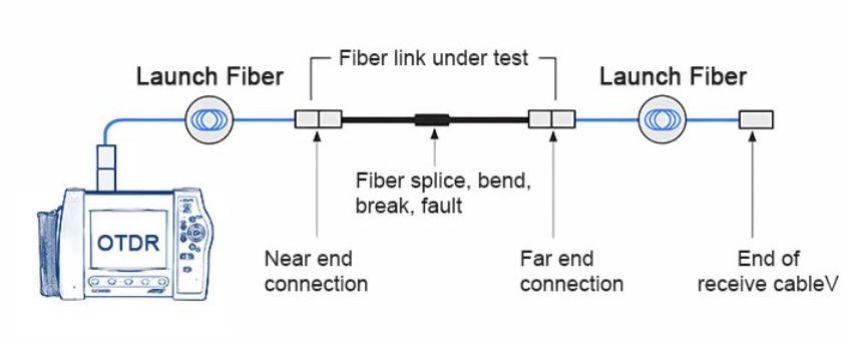

Máy đo cáp quang OTDR hoạt động dựa trên nguyên lý phản xạ miền thời gian quang học, trong đó thiết bị phát các xung ánh sáng hẹp vào sợi quang và ghi nhận tín hiệu phản xạ trở lại. Hai hiện tượng chính được khai thác là tán xạ ngược Rayleigh, dùng để xác định suy hao dọc tuyến, và phản xạ Fresnel tại các điểm nối hoặc gãy sợi, giúp nhận diện sự kiện cụ thể. Dựa vào thời gian phản hồi mà máy đo điểm đứt cáp quang OTDR tính khoảng cách và vẽ đồ thị suy hao.

Những điều cần lưu ý khi sử dụng máy đo cáp quang OTDR

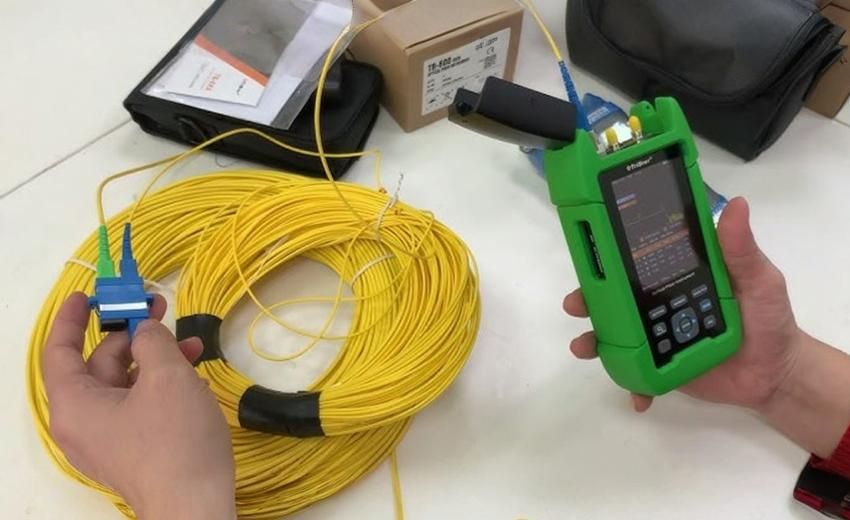

Khi sử dụng máy đo cáp quang OTDR, an toàn và độ chính xác luôn cần được ưu tiên. Tuyệt đối không nhìn trực tiếp vào cổng laser đang hoạt động, đồng thời luôn đậy nắp bảo vệ cổng đo và đầu dây quang khi không sử dụng. Trước khi đo, kỹ thuật viên nên làm sạch connector quang bằng dung dịch chuyên dụng, kiểm tra dây launch và receive để đảm bảo kết quả ổn định. Không bẻ cong hay xoắn sợi quang quá mức, đặt thiết bị ở môi trường khô ráo, cài đặt tham số đo phù hợp, lưu và xuất báo cáo ngay sau khi hoàn tất để bảo toàn dữ liệu.

Cách đọc và phân tích biểu đồ suy hao (Trace) trên máy đo cáp quang OTDR

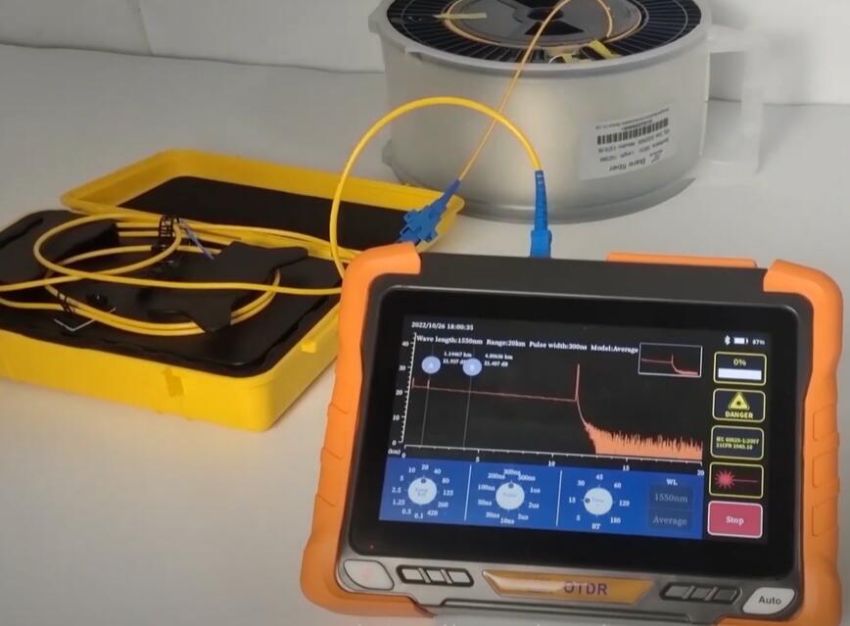

Biểu đồ OTDR (trace) thể hiện trực quan toàn bộ tuyến cáp quang, bao gồm các điểm kết nối, mối hàn, suy hao và vị trí đứt gãy. Để đọc biểu đồ chính xác, các kỹ sư cần chú ý:

1. Trục X biểu diễn chiều dài đường truyền, trục Y thể hiện mức công suất phản xạ.

2. Mỗi điểm suy hao bất thường trên biểu đồ chính là mối hàn hoặc gãy cáp.

3. Đỉnh nhọn hướng lên phản ánh sự kiện phản xạ mạnh từ đầu nối quang.

4. Vùng suy giảm dần biểu thị mức suy hao tổng thể của tuyến cáp quang truyền dẫn.

Sau khi xác định các sự kiện, kỹ sư cần so sánh với bản vẽ thiết kế để đối chiếu vị trí. Kết quả đo sẽ cho biết chính xác tổng suy hao, chất lượng từng điểm nối, từ đó đưa ra đánh giá toàn diện về tình trạng tuyến cáp quang. Việc phân tích đúng biểu đồ trace không chỉ giúp xử lý sự cố nhanh chóng mà còn tối ưu hiệu quả vận hành hệ thống mạng quang.

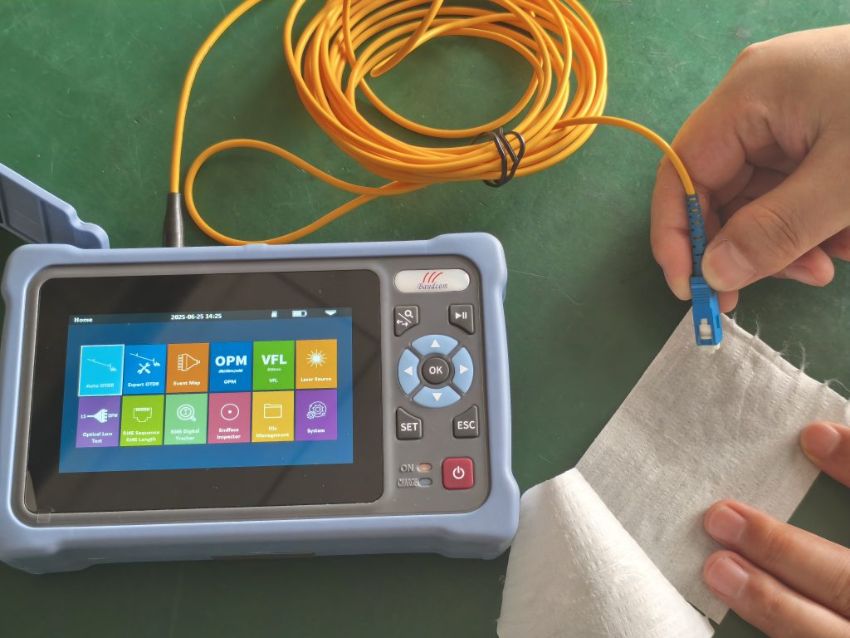

Một số tiêu chí chọn mua máy đo cáp quang OTDR

• Loại mạng cần đo bao gồm FTTH, FTTx, Metro hoặc tuyến dài viễn thông chuyên nghiệp
• Khoảng cách đo tối đa chọn OTDR đủ dài bao phủ toàn bộ tuyến quang kiểm tra
• Loại sợi quang hỗ trợ Single Mode hoặc Multi Mode phù hợp hạ tầng hiện tại
• Loại phép đo gồm suy hao tổng thể, xác định sự cố, kiểm tra mối hàn, độ phản xạ
• Kích thước và trọng lượng thiết bị gọn nhẹ thuận tiện mang theo hiện trường dễ dàng
• Màn hình hiển thị lớn, trực quan, trace rõ ràng, hỗ trợ cảm ứng nếu cần thiết
• Thời lượng pin đảm bảo đủ dài cho đo ngoài hiện trường tránh gián đoạn công việc
• Công nghệ kết nối USB, Ethernet hoặc Wi-Fi giúp xuất dữ liệu nhanh và đồng bộ
• Khả năng nâng cấp cho phép cập nhật phần mềm hoặc mở rộng chức năng trong tương lai
• Phần mềm xử lý kết quả tích hợp hoặc tương thích dễ sử dụng và trực quan

Mức giá máy đo cáp quang OTDR trên thị trường là bao nhiêu?

Thị trường Việt Nam cung cấp nhiều mẫu máy đo cáp quang OTDR với mức giá dao động từ khoảng 5 triệu đến 55 triệu đồng. Các model mini, thiết kế cầm tay phù hợp cho công tác kiểm tra đơn giản thường có giá khởi điểm từ 5 đến 10 triệu đồng. Trong khi đó, các dòng cao cấp hơn đến từ các thương hiệu như EXFO hoặc Deviser có giá từ 25 triệu đến 55 triệu đồng, tùy thuộc cấu hình và chức năng hỗ trợ.

Địa chỉ bán máy đo cáp quang OTDR chính hãng giá tốt tại Việt Nam

Để đảm bảo hiệu quả và độ chính xác trong thi công mạng cáp quang, việc lựa chọn đúng thiết bị là yếu tố then chốt. Tại DBK Việt Nam, chúng tôi cung cấp máy đo cáp quang OTDR chính hãng với đầy đủ chứng từ, chế độ bảo hành rõ ràng cùng đội ngũ kỹ thuật hỗ trợ tận tâm. Không chỉ mang đến sản phẩm chất lượng, chúng tôi còn cam kết mức giá cạnh tranh và nhiều ưu đãi hấp dẫn. Gọi ngay đến số hotline 0858 246 246 hôm nay để được tư vấn và sở hữu giải pháp phù hợp nhất!
