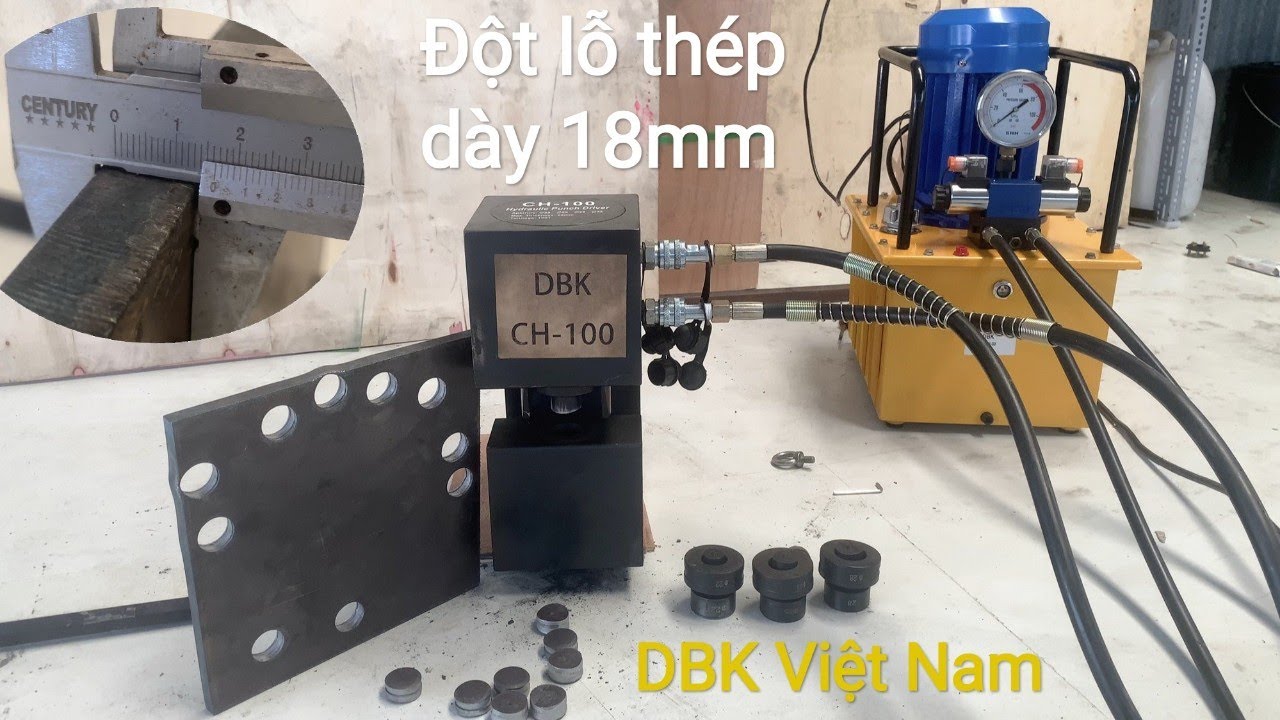

Đầu đột lỗ thủy lực DBK CH-100

CH-100 thuộc nhóm máy đột lỗ thủy lực công suất lớn với lực đột 100 tấn và độ sâu họng đạt 130 mm. Bộ khuôn theo máy gồm Ø22, Ø25, Ø28 và Ø32 mm, tập trung vào các kích thước lỗ lớn trên bản kim loại dày. Khả năng đột đạt 18 mm đối với sắt và 20 mm đối với đồng. Kích thước tổng thể của máy 357 × 162 × 365 mm, sử dụng bơm điện thủy lực 220V. CH-100 có trọng lượng khoảng 125 kg, thân máy kết cấu lớn để đáp ứng lực đột 100 tấn.

Thông số kỹ thuật

• Model: CH-100
• Lực đột: 100 tấn
• Độ sâu họng: 130 mm
• Khả năng đột sắt: dày đến 18 mm
• Khả năng đột đồng: dày đến 20 mm
• Bộ khuôn: Ø22 / Ø25 / Ø28 / Ø32 mm
• Điện áp hoạt động: 220V
• Kích thước: 357 × 162 × 365 mm
• Trọng lượng: 125 kg

Lực đột 100 tấn

Cụm thủy lực của CH-100 tạo lực đột tối đa 100 tấn, cao hơn đáng kể so với các model CH-60 và CH-70. Công suất này đi cùng bộ khuôn đường kính lớn, trong đó khuôn lớn nhất đạt Ø32 mm.

Khả năng đột được xác định theo vật liệu: sắt dày 18 mm, đồng dày 20 mm. Khi thay khuôn, đường kính lỗ thay đổi theo các cỡ Ø22, Ø25, Ø28 hoặc Ø32 mm được cung cấp cùng máy.

Họng sâu 130 mm

Khoảng họng 130 mm tạo vùng làm việc sâu từ mép phôi đến tâm đột. Kích thước này kết hợp với lực đột 100 tấn, cho phép CH-100 xử lý những bản kim loại có độ dày lớn mà các đầu đột công suất thấp hơn khó đáp ứng. Máy có kích thước 357 × 162 × 365 mm và trọng lượng 125 kg. Nguồn điện sử dụng 220V.

Bộ khuôn và phụ kiện

CH-100 đi kèm 4 khuôn đột:

• Ø22 mm
• Ø25 mm
• Ø28 mm
• Ø32 mm

Bộ phụ kiện gồm thanh Y kê và bộ lục giác. Các khuôn được thay theo đường kính lỗ cần gia công, sử dụng trên cùng cụm đột thủy lực 100 tấn của máy.
