Máy ép chốt xích thủy lực

Hệ thống gầm xích luôn phải làm việc dưới tải trọng lớn, chịu ma sát và va đập liên tục nên các chốt xích, bạc lót và mắt xích sẽ bị mài mòn theo thời gian. Việc sử dụng máy ép chốt xích thủy lực giúp tháo lắp các chi tiết này an toàn, chính xác, rút ngắn thời gian bảo dưỡng và duy trì độ bền của toàn bộ hệ thống di chuyển.

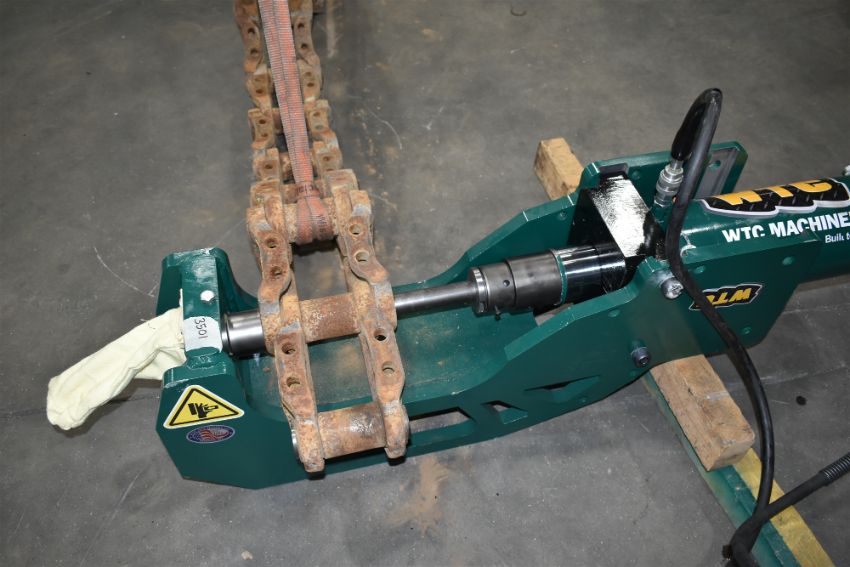

Máy ép chốt xích thủy lực là gì?

Máy ép chốt xích (Track pin press) hay còn gọi là máy tháo ép xích thủy lực, thiết bị thủy lực chuyên dụng được thiết kế để tháo và lắp chốt xích, bạc lót cùng các mắt xích trong hệ thống gầm của máy công trình bánh xích. Thiết bị được ứng dụng rộng rãi trong bảo dưỡng và sửa chữa các dòng máy như máy xúc, máy ủi, cẩu bánh xích và nhiều thiết bị hạng nặng khác. Với khả năng tạo lực ép lớn và kiểm soát chính xác quá trình ép, máy giúp thực hiện thao tác tháo lắp nhanh chóng, hạn chế hư hỏng chi tiết, nâng cao hiệu quả sửa chữa và đảm bảo độ chính xác của hệ thống gầm sau khi bảo dưỡng.

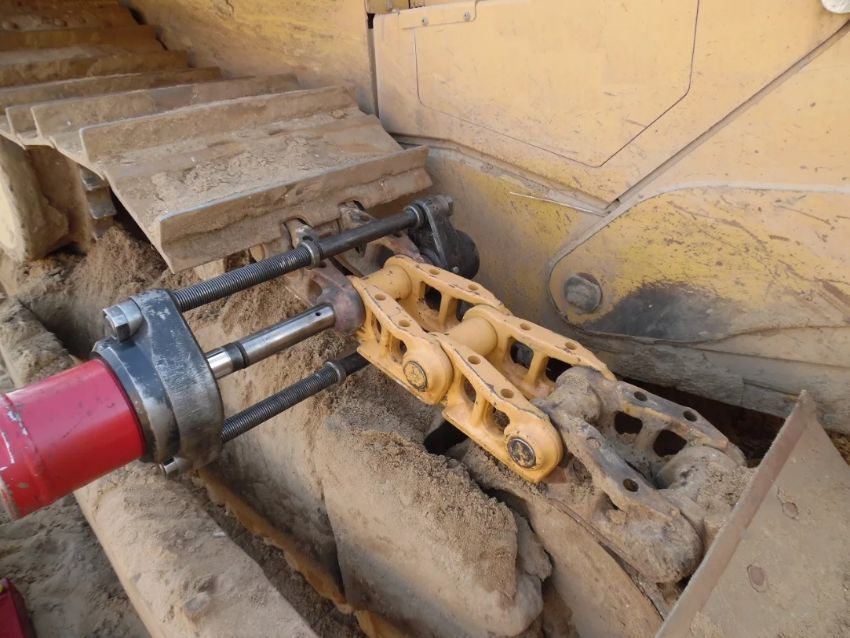

Cấu tạo máy ép chốt xích thủy lực

Máy ép chốt xích thủy lực gồm nhiều bộ phận phối hợp chặt chẽ nhằm tạo lực ép lớn, đảm bảo quá trình tháo lắp chốt xích diễn ra chính xác, an toàn và ổn định. Mặc dù mỗi dòng máy có thiết kế riêng, cấu tạo cơ bản thường bao gồm các thành phần sau:

• Khung máy: Kết cấu thép chịu lực, đảm bảo độ cứng vững và ổn định khi vận hành.

• Xi lanh thủy lực: Tạo lực ép lớn để tháo lắp chốt xích nhanh và chính xác.

• Bơm thủy lực: Cung cấp áp suất dầu ổn định cho toàn bộ hệ thống làm việc.

• Bộ gá chốt xích: Định vị mắt xích chính xác, hạn chế lệch tâm khi ép chốt.

• Đầu ép: Truyền lực trực tiếp lên chốt, chịu tải trọng và chống mài mòn cao.

• Đồng hồ áp suất: Hiển thị áp suất làm việc, hỗ trợ kiểm soát lực ép an toàn.

• Ống dẫn thủy lực: Dẫn dầu áp suất cao, đảm bảo truyền lực ổn định và liên tục.

• Van điều khiển: Điều chỉnh dòng dầu, kiểm soát chuyển động và bảo vệ hệ thống.

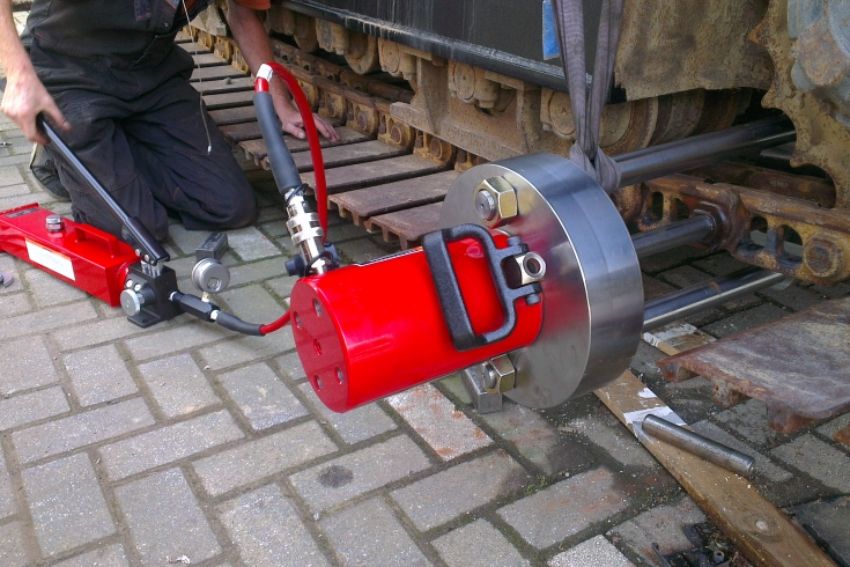

Lợi ích khi sử dụng máy ép chốt xích thủy lực

• Tạo lực ép lớn và ổn định, đáp ứng hiệu quả các chốt xích lắp ghép có độ dôi cao.

• Kiểm soát lực ép chính xác, hạn chế cong chốt, nứt mắt xích và biến dạng đầu ép.

• Rút ngắn thời gian tháo lắp, nâng cao năng suất bảo trì cho hệ thống xích công nghiệp.

• Giảm sức lao động thủ công, hạn chế phụ thuộc vào búa hoặc các phương pháp gia công cơ khí.

• Hạn chế hư hỏng cụm xích, nhờ lực ép truyền đều và đúng phương tác dụng.

• Nâng cao độ an toàn vận hành, giảm nguy cơ văng chốt hoặc trượt dụng cụ khi ép.

• Phù hợp nhiều kích thước chốt, thông qua thay đổi đầu ép và bộ gá chuyên dụng.

• Dễ dàng kết hợp bơm tay hoặc bơm điện, đáp ứng nhiều điều kiện thi công khác nhau.

• Giảm chi phí sửa chữa, nhờ hạn chế hư hỏng chốt, mắt xích và các chi tiết liên quan.

• Đảm bảo chất lượng lắp ráp, giúp chốt xích đạt đúng vị trí và dung sai thiết kế.

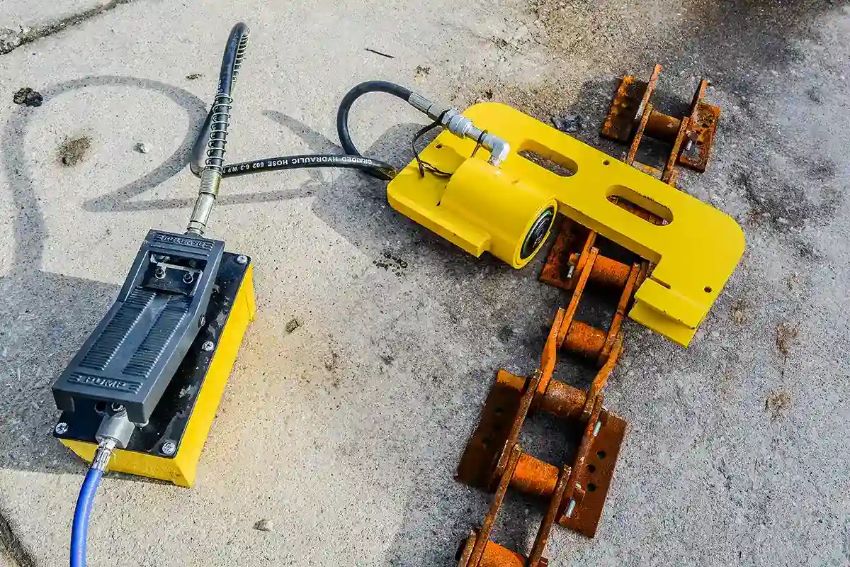

Máy ép chốt xích thủy lực hoạt động như thế nào?

Máy ép chốt xích thủy lực hoạt động dựa trên nguyên lý chuyển đổi áp suất dầu thành lực ép tuyến tính thông qua xi lanh thủy lực. Khi bơm tạo áp suất, xi lanh sinh ra lực ép lớn (thường từ 30 – 400 tấn, tùy model), đủ để đẩy chốt xích ra khỏi mắt xích mà không làm hư hỏng các chi tiết lân cận. Toàn bộ quá trình được thực hiện theo trình tự sau:

1. Định vị chốt xích ⮕ 2.Lắp đặt bộ gá ép ⮕  3. Tạo lực ép thủy lực ⮕  4. Thay thế chi tiết ⮕ 5. Ép lắp hoàn thiện

Phân loại máy ép chốt xích thủy lực

Để đáp ứng yêu cầu bảo dưỡng của nhiều loại máy công trình khác nhau, máy ép chốt xích thủy lực được thiết kế với đa dạng cấu hình về kiểu lắp đặt, kết cấu khung, lực ép và nguồn dẫn động. DBK Việt Nam hy vọng sẽ phân loại thiết bị giúp người sử dụng lựa chọn đúng và tối ưu chi phí, hiệu quả vận hành.

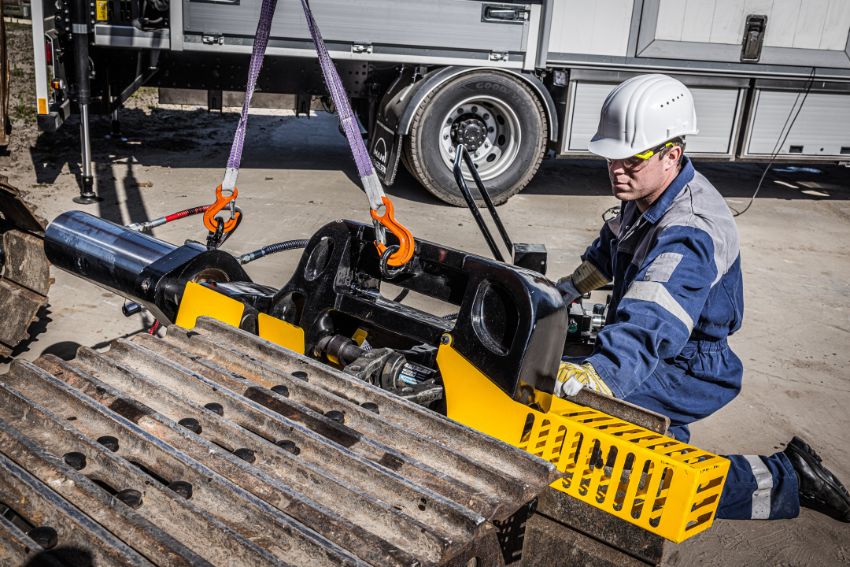

Phân loại dựa trên tính cơ động

• Máy ép chốt xích di động: Thiết kế nhỏ gọn, dễ vận chuyển và thực hiện ép chốt trực tiếp tại công trường.

• Máy ép chốt xích cố định: Lắp đặt trong xưởng, thích hợp tháo lắp hoàn chỉnh các cụm xích kích thước lớn.

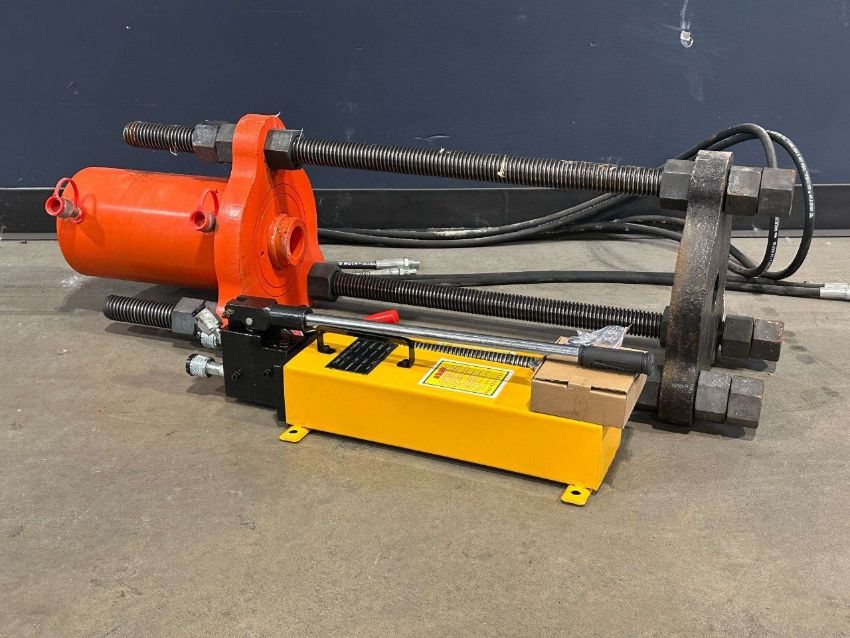

Phân loại theo kết cấu khung máy ép chốt xích

• Máy ép khung chữ C (C-Frame): Kết cấu mở, dễ đưa vào vị trí ép, phù hợp sửa chữa lưu động.

• Máy ép khung thanh giằng (Tie-Rod): Khung cứng vững, chịu tải lớn, đáp ứng các model có lực ép cao.

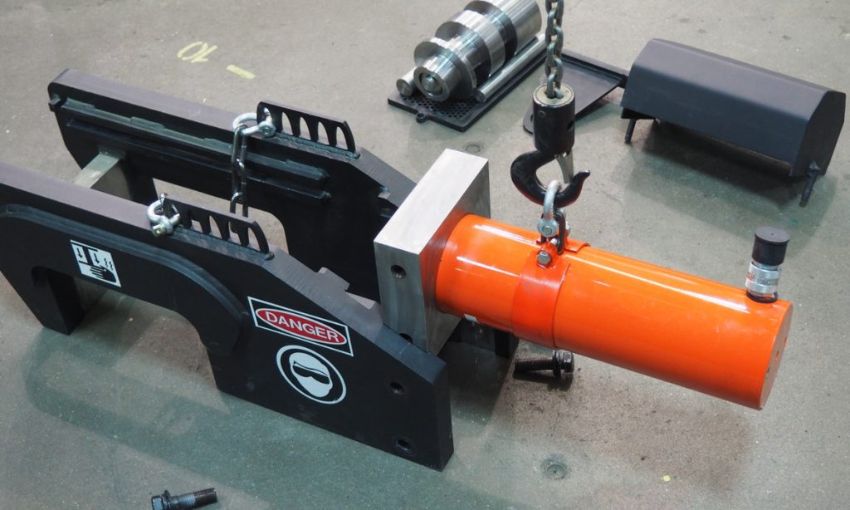

Phân loại theo lực ép

Máy ép chốt xích 50 – 100 tấn phù hợp cho máy công trình cỡ nhỏ, 100–200 tấn dùng cho máy xúc, máy ủi cỡ trung, còn 200 – 400 tấn trở lên được sử dụng cho thiết bị hạng nặng, khai thác mỏ và máy công suất lớn.

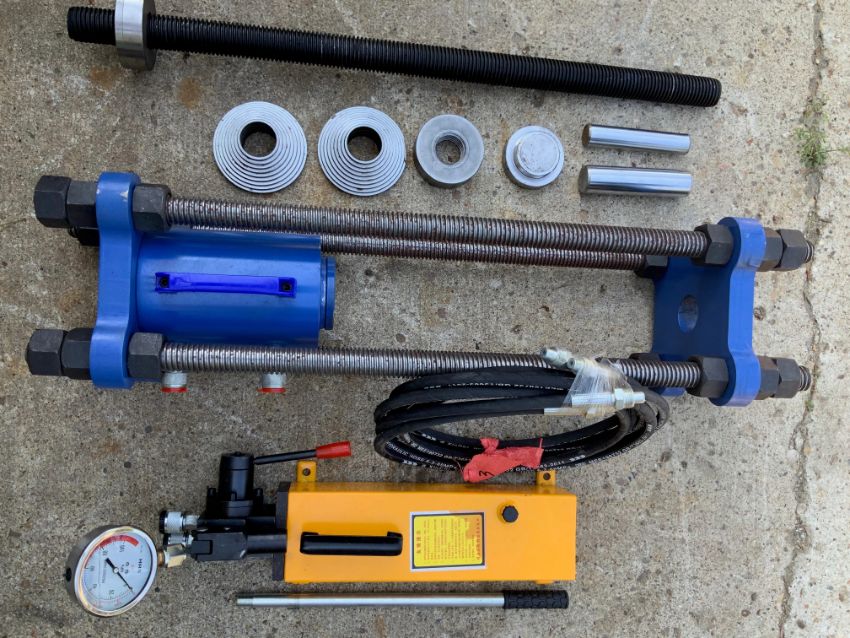

Theo nguồn dẫn động

• Bơm tay thủy lực: Phù hợp công việc bảo dưỡng lưu động, không phụ thuộc nguồn điện.

• Bơm điện thủy lực: Cung cấp áp suất ổn định, vận hành nhanh và phù hợp làm việc liên tục.

• Bơm điện 3 pha: Đáp ứng nhu cầu ép tải lớn trong các xưởng sửa chữa chuyên nghiệp.

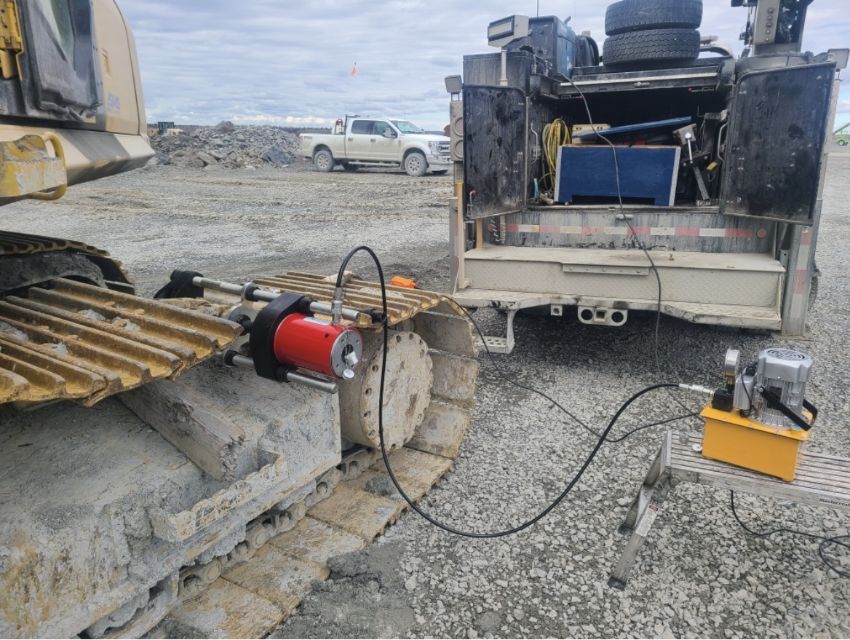

Ứng dụng thực tế máy ép chốt xích thủy lực

• Tháo chốt xích máy xúc bánh xích trong quá trình bảo dưỡng, sửa chữa định kỳ.
• Ép lắp chốt xích mới sau thay thế mắt xích hoặc cụm xích hư hỏng hoàn toàn.
• Bảo dưỡng hệ thống gầm xích máy ủi phục vụ thi công, san lấp mặt bằng hiệu quả.
• Sửa chữa cụm xích thiết bị khai thác mỏ sử dụng hệ thống bánh xích chuyên dụng hiện đại.
• Tháo lắp chốt xích xe cẩu bánh xích trong quá trình bảo trì thiết bị nâng.
• Bảo trì hệ thống xích máy khoan bánh xích phục vụ xây dựng và khai khoáng hiệu quả.
• Thay thế chốt xích máy đóng cọc bánh xích phục vụ thi công nền móng bền vững.
• Sửa chữa cụm xích máy lâm nghiệp sử dụng hệ thống bánh xích chuyên dụng bền bỉ nhất.
• Bảo dưỡng dàn xích thiết bị cơ giới bánh xích tại xưởng sửa chữa chuyên nghiệp định kỳ.
• Tháo ép chốt xích phục hồi, thay thế và lắp ráp hệ thống xích công nghiệp hiệu quả.

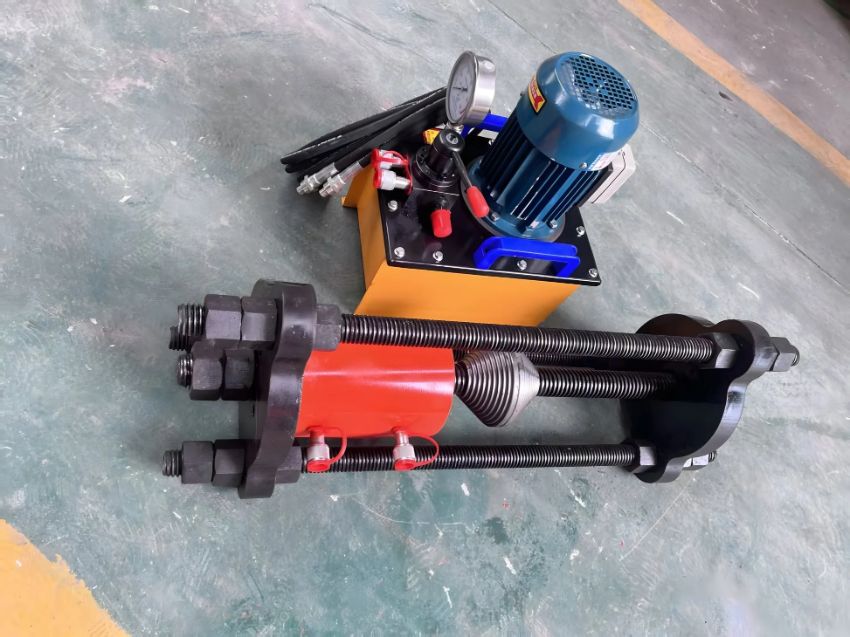

Các tiêu chí chọn mua máy ép chốt xích thủy lực

• Xác định lực ép định mức phù hợp với đường kính chốt xích và tải trọng làm việc.

• Kiểm tra dải kích thước chốt tương thích với nhiều chủng loại xích và thiết bị khác nhau.

• Đánh giá hành trình xi lanh đáp ứng đầy đủ yêu cầu tháo lắp các cụm chốt xích tiêu chuẩn.

• Lựa chọn khung máy có kết cấu chịu lực cao, đảm bảo độ cứng vững khi vận hành liên tục.

• Kiểm tra áp suất làm việc định mức tương thích với bơm thủy lực và hệ thống nguồn cấp.

• Ưu tiên cơ cấu định vị chính xác nhằm duy trì độ đồng tâm trong quá trình ép chốt xích.

• Đánh giá vật liệu chế tạo các chi tiết chịu lực có độ bền và khả năng chống mài mòn.

• Lựa chọn thiết bị hỗ trợ nhiều bộ đầu ép phù hợp với đa dạng kích thước chốt xích.

• Kiểm tra khả năng thay thế phụ tùng và bảo dưỡng định kỳ nhằm duy trì hiệu suất vận hành.

• Ưu tiên sản phẩm có thông số kỹ thuật rõ ràng, đáp ứng tiêu chuẩn an toàn và độ bền.

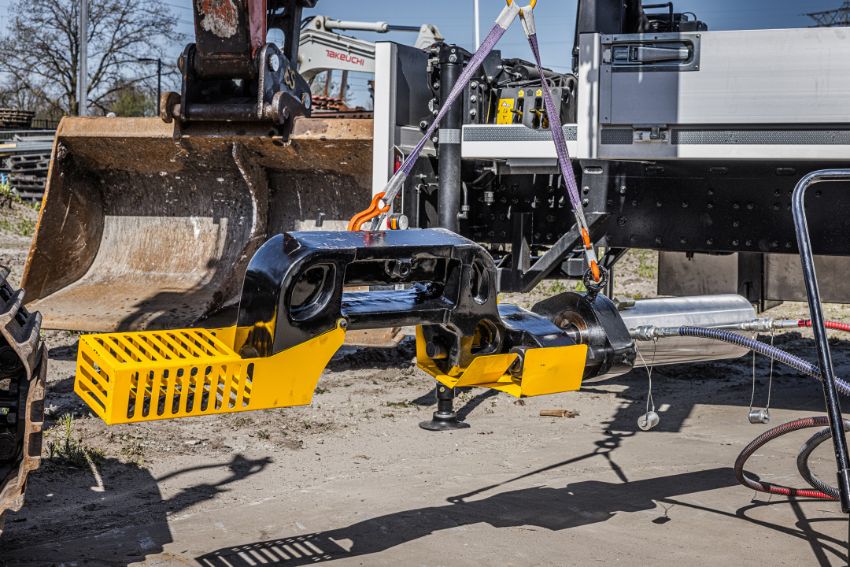

Quy trình vận hành máy ép chốt xích thủy lực đúng kỹ thuật

• Bước 1: Kiểm tra mức dầu thủy lực, ống dẫn, khớp nối, đồng hồ áp suất trước khi vận hành máy.

• Bước 2: Xác định đúng kích thước chốt xích, chọn bộ gá phù hợp tránh sai lệch khi ép.

• Bước 3: Đặt cụm xích vào vị trí ép, căn chỉnh trục chốt thẳng hàng với đầu ép thủy lực.

• Bước 4: Khởi động hệ thống bơm, tăng áp từ từ, theo dõi đồng hồ áp suất liên tục.

• Bước 5: Duy trì tốc độ ép ổn định, quan sát chốt dịch chuyển và tình trạng ma sát.

• Bước 6: Dừng kiểm tra khi chốt bắt đầu dịch chuyển để đảm bảo không bị lệch tâm ép.

• Bước 7: Tiếp tục ép cho đến khi chốt được tháo hoặc lắp hoàn toàn theo yêu cầu kỹ thuật.

• Bước 8: Giảm áp hoàn toàn hệ thống trước khi tháo phôi, đảm bảo an toàn cho người vận hành.

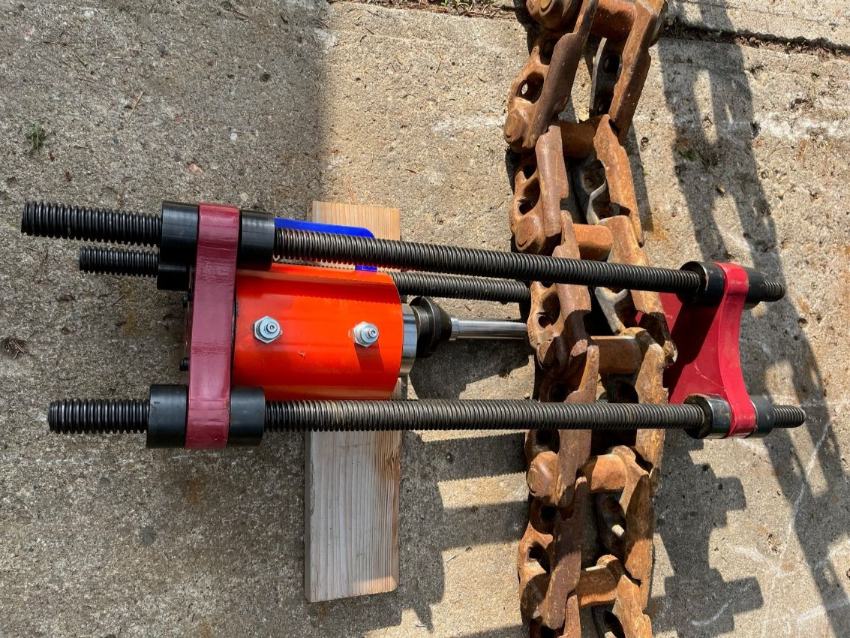

Những lỗi thao tác thường gặp khi thực hiện ép chốt xích

Trong quá trình ép chốt xích, việc thao tác không đúng quy trình có thể làm sai lệch lực ép, gây hư hỏng dụng cụ và ảnh hưởng đến độ bền của cụm xích. Một số lỗi kỹ thuật thường gặp gồm:

• Căn chỉnh đầu ép không đồng tâm: Khi tâm đầu ép không trùng với tâm chốt xích, lực ép sẽ phân bố không đều, làm tăng ứng suất cục bộ, dẫn đến cong chốt, mẻ đầu ép hoặc biến dạng các chi tiết liên quan.

• Tăng áp suất quá nhanh: Việc tăng áp đột ngột tạo tải trọng xung kích lên xi lanh và hệ thống thủy lực, làm áp suất tăng không ổn định, đẩy nhanh quá trình mài mòn phớt, van và các chi tiết chịu áp.

• Lắp đặt bộ gá không đúng hoặc cố định cụm xích không chắc chắn: Cụm xích có thể dịch chuyển trong quá trình ép, làm lệch phương tác dụng của lực, giảm hiệu quả truyền lực và tăng nguy cơ hư hỏng chốt, má xích hoặc đầu ép.

• Tiếp tục ép khi chốt bị kẹt: Đối với các chốt bị ăn mòn, biến dạng hoặc lắp ghép quá chặt, cần xử lý sơ bộ trước khi ép. Việc tiếp tục tăng lực khi chưa xác định nguyên nhân có thể làm hệ thống làm việc quá tải và gây hỏng xi lanh hoặc dụng cụ ép.

• Không xả áp hoàn toàn trước khi tháo lắp: Áp suất dư trong mạch thủy lực có thể làm xi lanh dịch chuyển ngoài ý muốn trong quá trình tháo lắp, gây mất an toàn và làm hư hỏng các chi tiết của bộ ép.

Hướng dẫn cách bảo dưỡng máy ép chốt xích thủy lực đúng cách

Trong quá trình vận hành, máy ép chốt xích thủy lực cần được kiểm tra và bảo dưỡng đúng kỹ thuật nhằm đảm bảo hệ thống hoạt động ổn định.

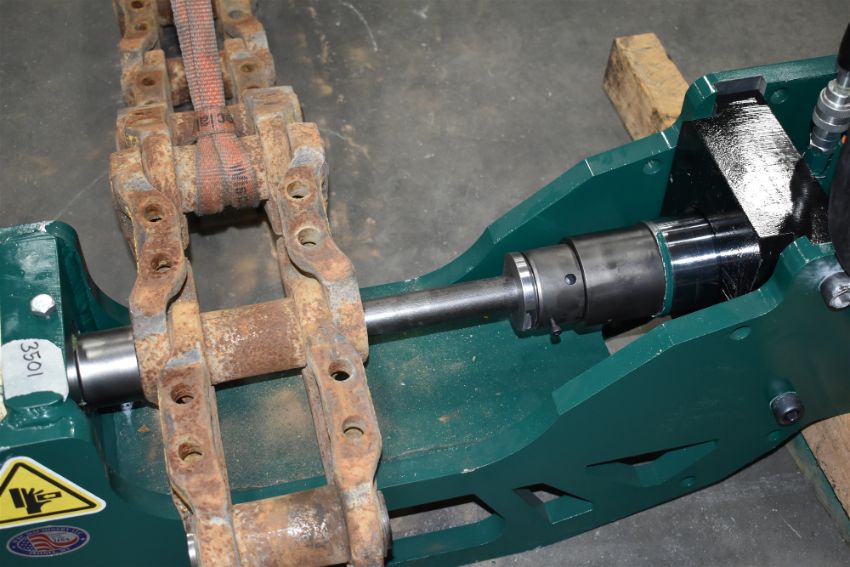

Máy ép chốt xích thủy lực có mức giá bao nhiêu?

Trên thị trường, các dòng tiêu chuẩn thường có mức giá khoảng 20 – 80 triệu đồng, trong khi các model chuyên dụng có lực ép lớn, tích hợp bơm điện thủy lực hoặc được thiết kế theo yêu cầu cho máy công trình cỡ lớn có thể dao động từ 100 – 300 triệu đồng, thậm chí cao hơn tùy theo cấu hình và tiêu chuẩn chế tạo.

Giá máy ép chốt xích thủy lực được xác định chủ yếu dựa trên các thông số kỹ thuật như lực ép danh định, hành trình xi lanh, dải đường kính chốt xích, kết cấu khung chịu lực, cấu hình bộ nguồn thủy lực và mức độ tự động hóa. Một số câu hỏi thường gặp của máy ép chốt xích thủy lực

Dịch vụ hỗ trợ khi mua máy ép chốt xích thủy lực tại DBK Việt Nam

Khi đầu tư máy ép chốt xích thủy lực, chất lượng thiết bị chỉ là một phần của giải pháp. Để đảm bảo thiết bị được khai thác hiệu quả và vận hành ổn định trong thời gian dài, DBK Việt Nam cung cấp các dịch vụ hỗ trợ từ khâu tư vấn, hướng dẫn sử dụng đến bảo hành và cung cấp phụ tùng thay thế.

Tư vấn lựa chọn thiết bị phù hợp

Đội ngũ kỹ thuật của DBK Việt Nam hỗ trợ khách hàng lựa chọn model phù hợp dựa trên đường kính chốt, lực ép yêu cầu, hành trình xi lanh và điều kiện làm việc thực tế. Việc lựa chọn đúng cấu hình ngay từ đầu giúp thiết bị đáp ứng tốt nhu cầu sử dụng, đồng thời tối ưu chi phí đầu tư và vận hành.

Hướng dẫn vận hành và hỗ trợ kỹ thuật

Khách hàng được hướng dẫn quy trình lắp đặt, sử dụng và kiểm tra thiết bị trước khi vận hành. Trong quá trình sử dụng, đội ngũ kỹ thuật luôn sẵn sàng hỗ trợ giải đáp các vấn đề liên quan đến lực ép, hệ thống thủy lực, đầu ép hoặc các tình huống phát sinh, giúp thiết bị hoạt động ổn định và an toàn.

Bảo hành và bảo trì thiết bị

Máy ép chốt xích thủy lực được áp dụng chính sách bảo hành theo quy định của nhà sản xuất. Bên cạnh đó, DBK Việt Nam còn hỗ trợ tư vấn bảo trì định kỳ, kiểm tra tình trạng thiết bị và đưa ra giải pháp xử lý khi phát hiện dấu hiệu hao mòn hoặc hư hỏng, góp phần duy trì hiệu suất làm việc và kéo dài tuổi thọ máy.

Cung cấp phụ tùng và linh kiện thay thế

DBK Việt Nam cung cấp đầy đủ các phụ tùng và linh kiện phục vụ quá trình bảo dưỡng, sửa chữa như đầu ép, bộ gá, phớt xi lanh, đồng hồ áp suất và các chi tiết liên quan. Nguồn phụ tùng sẵn có giúp rút ngắn thời gian sửa chữa, hạn chế gián đoạn công việc và đảm bảo thiết bị luôn sẵn sàng đưa vào vận hành.

Đặt mua ngay máy ép chốt xích thủy lực tại DBK Việt Nam

DBK Việt Nam cung cấp đa dạng máy ép chốt xích thủy lực với nhiều mức lực ép và cấu hình khác nhau, đáp ứng nhu cầu bảo trì nhiều loại xích công nghiệp và máy công trình. Khách hàng được tư vấn lựa chọn model phù hợp, cung cấp đầy đủ thông số kỹ thuật và hỗ trợ trong suốt quá trình sử dụng.
