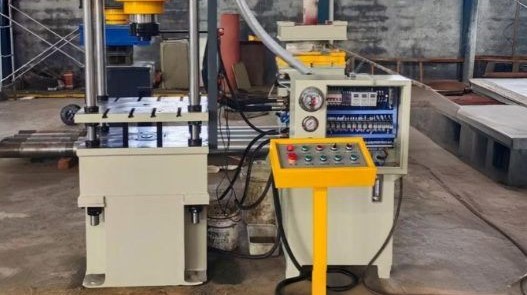

Máy ép thủy lực 4 trụ YQ32-100A

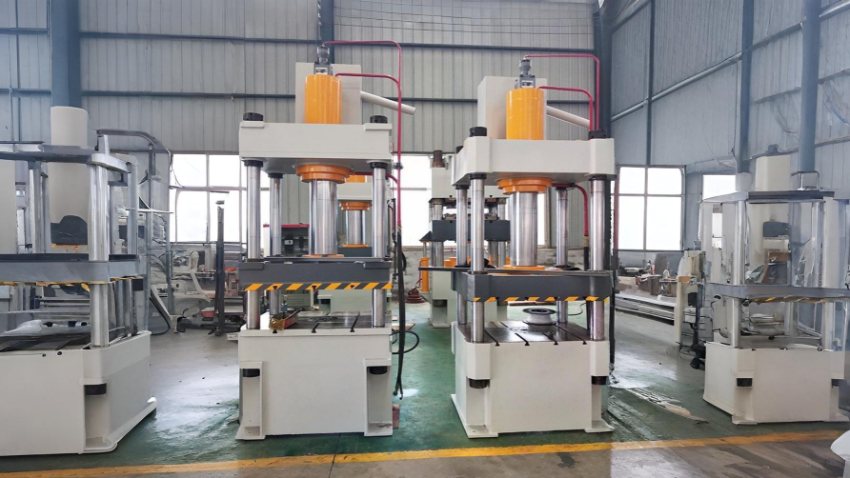

Máy ép thủy lực 4 trụ YQ32-100A chất lượng cao

Máy ép thủy lực 4 trụ YQ32-100A sử dụng hệ thống thủy lực để tạo lực ép tối đa 1000KN, thiết kế 4 trụ giúp phân bố lực đều và tăng độ cứng vững. Thiết bị phù hợp cho ép định hình, tạo khối, lắp ráp hoặc tháo rời chi tiết trong cơ khí, luyện kim và sản xuất linh kiện.

Máy dập thủy lực YQ32-100A cho phép điều chỉnh lực ép, hành trình và tốc độ nhờ hệ thống điều khiển thủy lực hoặc điện – thủy lực, đảm bảo hiệu suất ổn định, độ chính xác cao và khả năng lặp lại tốt. Cấu trúc 4 trụ còn giúp giảm lệch khuôn, kéo dài tuổi thọ máy khi vận hành liên tục.

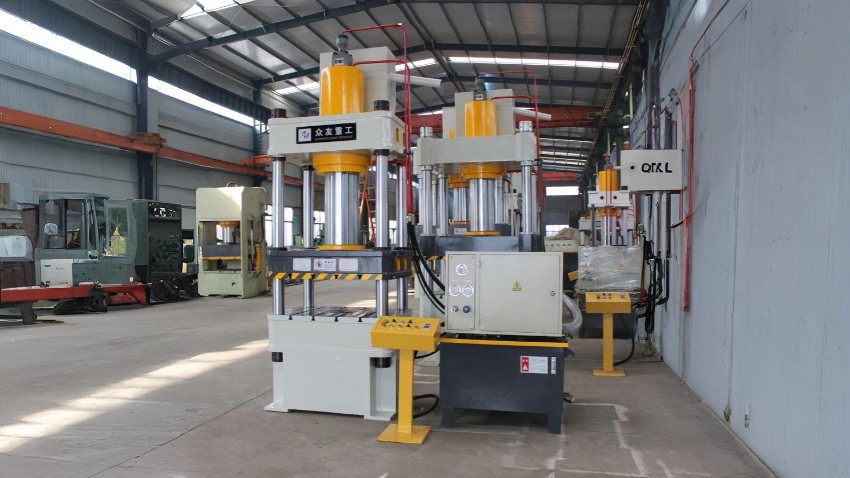

Ưu điểm kỹ thuật của máy ép kiện thuỷ lực 4 trụ YQ32-100A

• Hành trình xilanh 500mm, phù hợp với các chi tiết có chiều cao lớn.

• Có chức năng chống sốc thủy lực, giúp kéo dài tuổi thọ và bảo vệ hệ thống.

• Bàn làm việc 630x550mm, tương thích nhiều loại khuôn và kích thước sản phẩm.

• Tích hợp PLC điều khiển, cho phép cài đặt lực ép và tốc độ chính xác.

• Lực ép 1000kN, đáp ứng tốt các tác vụ ép trong sản xuất công nghiệp.

• Kết cấu 4 trụ chắc chắn, đảm bảo phân bố lực đều và giảm độ lệch khuôn.

• Áp suất tối đa 25MPa, hoạt động ổn định với nhiều loại vật liệu khác nhau.

• Tốc độ ép đạt 100mm/s, giúp tăng năng suất và rút ngắn thời gian vận hành.

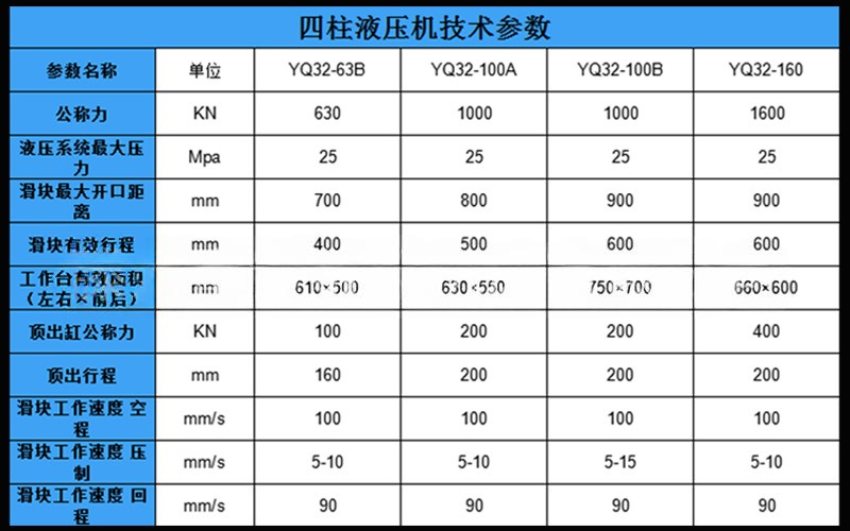

Thông số kỹ thuật của máy ép thủy lực 4 trụ YQ32-100A

• Lực ép: 1000KN

• Áp suất tối đa: 25Mpa

• Hành trình tối đa: 500mm

• Bàn làm việc: 630x550mm

• Tốc độ ép: 100mm/s

Cấu tạo chung của máy ép thủy lực 4 trụ YQ32-100A

Máy ép thủy lực 4 trụ YQ32-100A có cấu tạo với nhiều chi tiết cùng chức năng khác nhau, DBK Việt Nam sẽ giúp bạn hiểu hơn về 3 kết cấu chính của loại máy ép thủy lực 4 trụ này:

Hệ thống thủy lực

• Động cơ điện công suất cao truyền động cho toàn bộ hệ thống thủy lực của máy.

• Bơm thủy lực kiểu piston hoặc bánh răng tạo áp suất dầu theo yêu cầu công việc.

• Van phân phối, van an toàn và van một chiều điều tiết hướng và áp suất dòng dầu.

• Xi lanh thủy lực hai chiều thực hiện hành trình ép với độ chính xác và lực ổn định.

• Đồng hồ áp suất dạng cơ hoặc điện tử giúp theo dõi áp lực hệ thống thời gian thực.

• Ống dẫn dầu chịu áp lực cao kết nối kín các cụm chi tiết trong hệ thống thủy lực.

• Bộ lọc thủy lực loại bỏ tạp chất giúp tăng tuổi thọ thiết bị và độ sạch dầu.

• Cảm biến nhiệt độ dầu giúp giám sát và kiểm soát nhiệt độ làm việc ổn định.

• Bồn chứa dầu dung tích lớn đảm bảo lưu lượng và duy trì mức dầu trong hệ thống.

Hệ thống điều khiển

• Contactor điện từ chịu tải lớn điều khiển động cơ và hệ thống điện thủy lực chính.

• Rơ-le nhiệt bảo vệ quá tải ngắt nguồn khi nhiệt độ vượt quá giới hạn cho phép.

• Công tắc hành trình đa điểm xác định vị trí đầu và cuối hành trình ép chính xác.

• Bảng điều khiển trung tâm tích hợp các nút thao tác và đồng hồ hiển thị trạng thái.

• Nút nhấn khởi động và dừng khẩn cấp đảm bảo an toàn cho người vận hành máy.

• PLC hoặc HMI tùy chọn hỗ trợ lập trình chu trình ép tự động và điều chỉnh tham số.

Kết cấu cơ khí (khung máy)

• Thân máy đúc nguyên khối được gia công chính xác bằng công nghệ CNC hiện đại.

• Trụ dẫn hướng chịu tải cao đảm bảo hành trình xi lanh thẳng và giảm mài mòn khuôn.

• Ram ép bằng thép hợp kim có độ bền cao, chống cong vênh dưới tải trọng lớn.

• Buồng ép kín cấu trúc vững chắc giảm rung động và tăng hiệu quả truyền lực.

• Cửa nạp liệu có khóa cơ khí giúp thao tác nhanh, an toàn khi đưa phôi vào máy.

• Thiết bị khóa định vị khuôn đảm bảo khuôn ép cố định, tránh lệch tâm trong quá trình ép.

• Tấm ép gia cố chống biến dạng chịu được lực ép lớn mà không cong vênh theo thời gian.

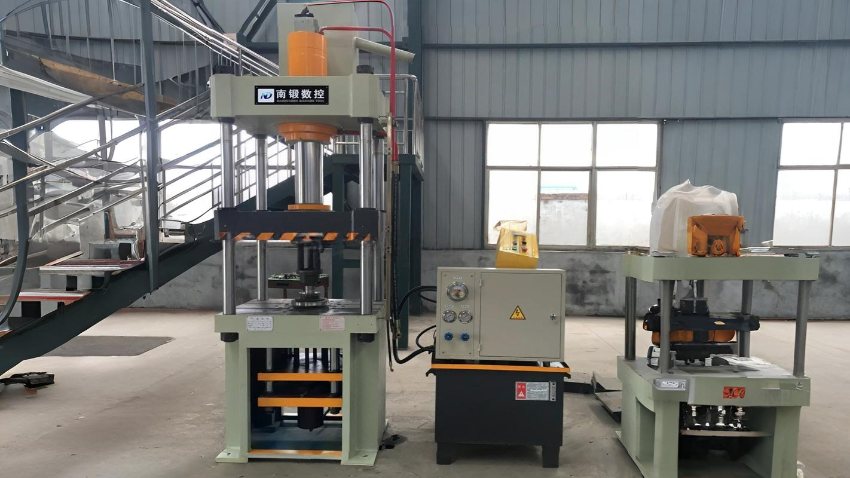

Lợi ích khi sử dụng máy ép thủy lực 4 trụ YQ32-100A

Máy dập thủy lực 4 trụ YQ32-100A có những lợi ích đặc biệt, đem lại sự hữu ích và tiện dụng cho mọi xưởng sản xuất hiện nay:

• Chu trình ép tự động, tự dừng khi đạt áp suất mà không cần can thiệp.

• Tạo lực ép lớn, đáp ứng tốt nhiều loại chi tiết có kích thước khác nhau.

• Bàn làm việc rộng, ép được nhiều chi tiết cùng lúc, tiết kiệm không gian.

• Van giới hạn áp suất thông minh bảo vệ hệ thống, đảm bảo an toàn tuyệt đối.

• Cụm van gọn gàng, giảm tổn thất thủy lực, nâng cao hiệu quả và độ chính xác.

• Cơ chế giảm sốc giúp vận hành ổn định, tránh rung lắc và hư hại thiết bị.

• PLC hiện đại, giao diện dễ dùng, giúp vận hành chính xác, tránh lỗi thao tác.

• Kết cấu bền vững, vận hành liên tục, tối ưu chi phí sản xuất và bảo trì lâu dài.

Nguyên lý hoạt động của máy ép thủy lực 4 trụ YQ32-100A

Máy ép thủy lực 4 trụ YQ32-100A hoạt động dựa trên nguyên lý truyền lực bằng chất lỏng. Khi vận hành, bơm thủy lực hút dầu từ bồn chứa và đẩy vào xi lanh, tạo áp suất đẩy piston đi xuống. Lực từ piston truyền qua bàn ép tác động trực tiếp lên phôi hoặc khuôn. Khi lực ép đạt ngưỡng cài đặt, hệ thống van đảo chiều điều khiển dòng dầu hồi về bồn, piston và bàn ép trở về vị trí ban đầu, kết thúc chu trình ép và chuẩn bị cho lần ép tiếp theo.

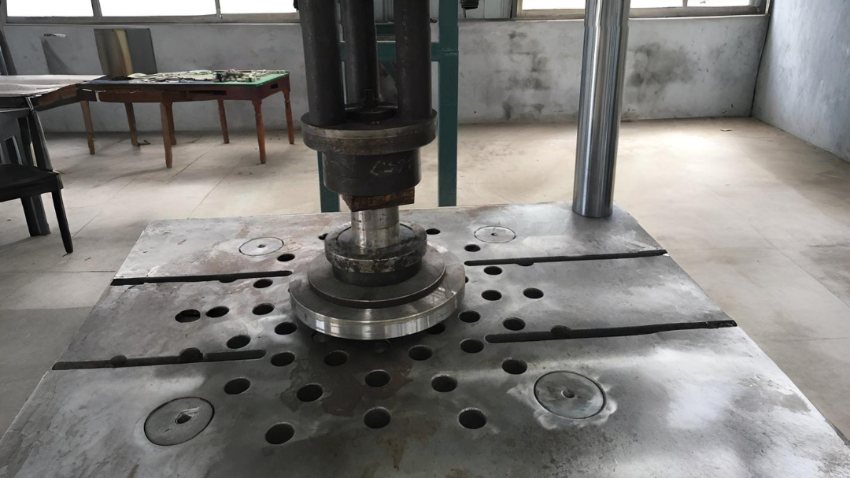

Những lưu ý kỹ thuật khi sử dụng máy ép thủy lực 4 trụ YQ32-100A

• Luôn mang đầy đủ đồ bảo hộ khi vận hành máy ép thủy lực 4 trụ này.

• Kiểm tra hệ thống thủy lực và các linh kiện trước khi khởi động máy.

• Không đưa tay hoặc vật thể vào vùng ép khi máy đang hoạt động.

• Luôn sử dụng nút dừng khẩn cấp khi phát hiện sự cố nguy hiểm xảy ra.

• Giữ khu vực quanh máy sạch sẽ, tránh vướng víu gây mất an toàn.

• Chỉ người được đào tạo bài bản mới được phép vận hành thiết bị này.

• Không vận hành máy vượt quá áp suất và lực ép được nhà sản xuất khuyến cáo.

• Bảo trì định kỳ toàn bộ hệ thống để đảm bảo máy vận hành ổn định, an toàn.

Quy trình ép của máy ép thuỷ lực 4 trụ YQ32-100A diễn ra như thế nào?

Quy trình ép của máy dập thủy lực 4 trụ diễn ra trong 7 quy trình sau:

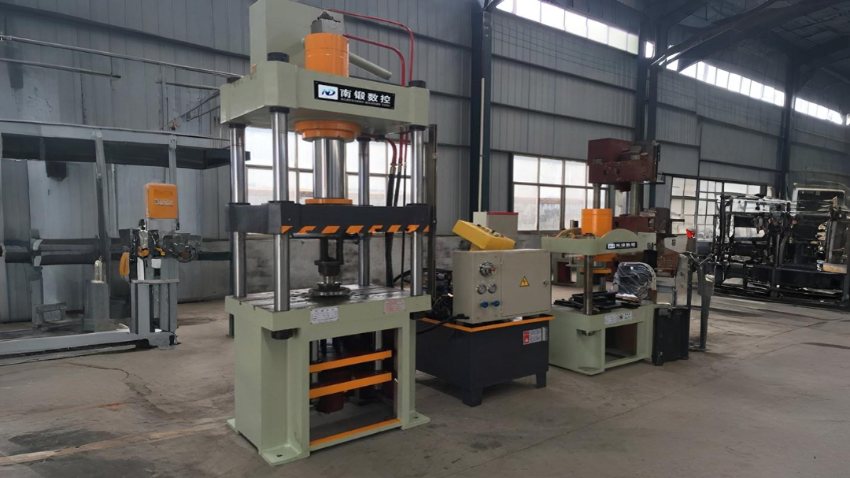

Máy ép thuỷ lực 4 trụ YQ32-100A được sử dụng trong lĩnh vực nào?

• Ép định hình chi tiết chính xác, lực ép ổn định, không gây biến dạng sản phẩm.

• Hỗ trợ tháo lắp chi tiết kỹ thuật trong bảo trì, sửa chữa hoặc lắp ráp thiết bị.

• Gia công linh kiện điện tử bằng ép vỏ, bo mạch, chân cắm với độ chính xác cao.

• Kết hợp khuôn ép chuyên dụng tạo hình sản phẩm cơ khí, luyện kim và chế tạo máy.

• Gia công được nhiều vật liệu như kim loại, cao su, nhựa kỹ thuật và vật liệu tổng hợp.

• Linh hoạt ép các chi tiết theo kích thước và thông số kỹ thuật khách hàng yêu cầu.

• Phù hợp sản xuất hàng loạt nhờ chu kỳ ép đồng nhất, lặp lại ổn định và nhanh chóng.

• Tạo sản phẩm hình khối phức tạp bằng khuôn định hình và lực ép thủy lực cao.

Chọn mua máy ép thuỷ lực 4 trụ YQ32-100A chính hãng giá tốt ở đâu?

Máy ép thủy lực 4 trụ YQ32-100A được phân phối chính hãng tại DBK Việt Nam là giải pháp lý tưởng cho doanh nghiệp trong lĩnh vực gia công và sản xuất. Với công nghệ xi lanh thủy lực tiên tiến, máy giúp tăng năng suất, giảm chi phí nhân công và tối ưu hiệu quả làm việc. DBK Việt Nam sẽ luôn đồng hành cùng khách hàng với các sản phẩm chất lượng và dịch vụ hỗ trợ tận tâm. Nếu bạn đang muốn đầu tư cho sự phát triển dài hạn, máy ép thủy lực 4 trụ YQ32-100A từ DBK Việt Nam sẽ là người bạn đồng hành tin cậy trong hành trình sản xuất của bạn
