Máy uốn ống CNC

Máy uốn ống là một thiết bị hỗ trợ cho nhiều mục đích làm việc trong các lĩnh vực công nghiệp khác nhau, bao gồm hàng không, ô tô, nội thất, cơ khí chế tạo, và nhiều lĩnh vực khác. Với tính linh hoạt và sử dụng công nghệ tiên tiến, máy uốn ống mang lại nhiều lợi ích và giúp tiết kiệm chi phí. Hãy cùng DBK Việt Nam khám phá chi tiết về máy uốn ống CNC, phân loại và các ứng dụng của nó trong bài viết dưới đây.

Máy uốn ống CNC là gì?

Máy uốn ống CNC là một loại thiết bị công nghiệp được sử dụng để uốn và định hình ống kim loại hoặc ống nhựa theo các đường cong và góc độ cụ thể. "CNC" viết tắt của "Computer Numerical Control" (Điều khiển số máy tính), ám chỉ việc máy được điều khiển bằng máy tính và các lệnh số để thực hiện quá trình uốn ống một cách tự động và chính xác. Thiết bị này được sử dụng rộng rãi trong các ngành công nghiệp để sản xuất các thành phần ống có hình dạng phức tạp và chính xác, như ống dẫn dầu, ống dẫn khí, ống bẻ cong cho hệ thống cấp nước và hệ thống điều hòa không khí.

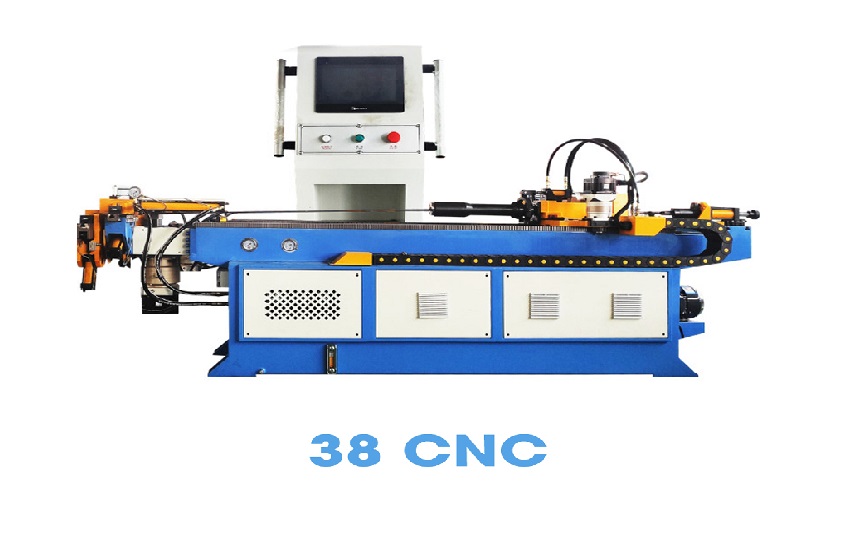

Máy uốn ống CNC là gì?

Cấu tạo của máy uốn ống CNC

Để đạt được hiệu quả và sử dụng sản phẩm lâu bền, việc hiểu rõ về cấu tạo của sản phẩm là cần thiết. Điều này cũng áp dụng cho máy uốn ống. Máy uốn ống bao gồm các bộ phận được tổ chức cân đối, hỗ trợ và phối hợp với nhau một cách nhịp nhàng, giúp máy hoạt động mượt mà và đạt được kết quả tốt nhất.

Bộ phận mâm uốn

Với bộ phận này, mâm quay được đặt phía trên của máy và được làm từ thép chất lượng cao, đảm bảo độ bền tốt, chất lượng cao. Do đó, người dùng hoàn toàn có thể yên tâm về hiệu suất hoạt động của mâm uốn. Mâm được thiết kế với các thanh thẳng đứng nhằm giữ thăng bằng cho máy và có khả năng xoay linh hoạt 360 độ, cũng như nâng được cuộn ống có trọng lượng lên đến 300kg.

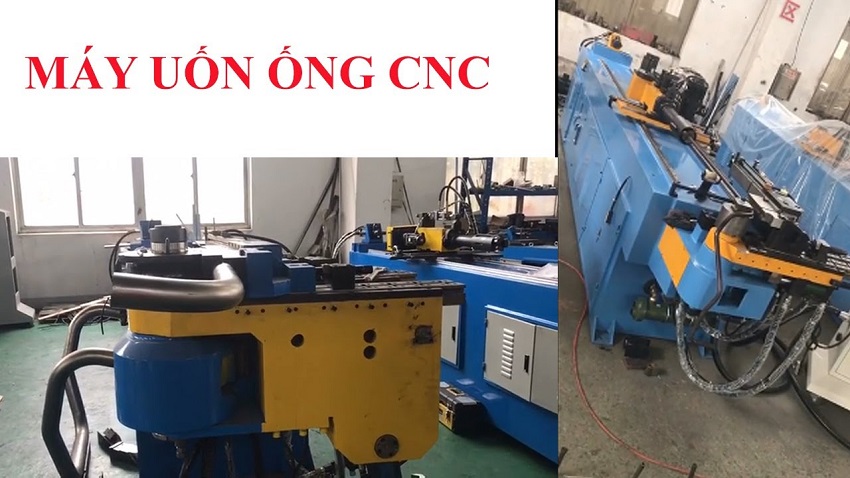

Bộ phận mâm uốn

Bộ phận điều khiển

Hoạt động của máy hoàn toàn phụ thuộc vào bộ phận điều khiển đã được lập trình trước trên máy. Bộ phận này bao gồm các chế độ hoạt động tự động hoặc bán tự động. Tuy nhiên, hầu hết những loại máy hiện nay đều được vận hành theo chế độ tự động, mang lại sự thuận tiện, tiết kiệm thời gian và chi phí.

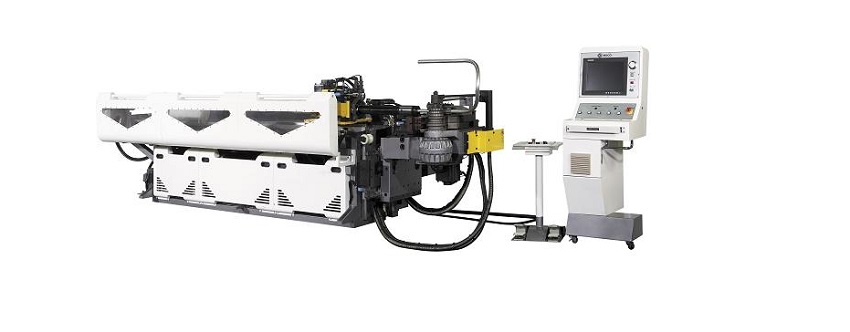

Bộ phận điều khiển

Với chế độ tự động, người dùng chỉ cần nhập các thông số kỹ thuật như kích thước, số lượng, thời gian, và máy sẽ hoạt động theo yêu cầu đó. Việc này rất hữu ích và tiện lợi cho những người vận hành máy, đồng thời tạo ra hiệu quả cao mà lại đơn giản và thuận tiện. Bằng cách tận dụng chế độ tự động, người dùng có thể tăng năng suất sản xuất, giảm thiểu sai sót và đảm bảo tính chính xác của quá trình làm việc.

Hệ thống uốn, nắn, duỗi ống

Hệ thống này được hình thành bởi 6 rulo thép được sắp xếp thành 2 hàng song song, nằm ngay trên mâm uốn ống. Bộ phận này hoạt động hoàn toàn thông qua hệ thống truyền động hộp số. Nó có khả năng uốn, nắn và duỗi ống theo các yêu cầu đã được lập trình từ trước. Do đó, trước khi vận hành, cần lựa chọn chính xác chế độ thích hợp để đạt được hiệu suất tối ưu.

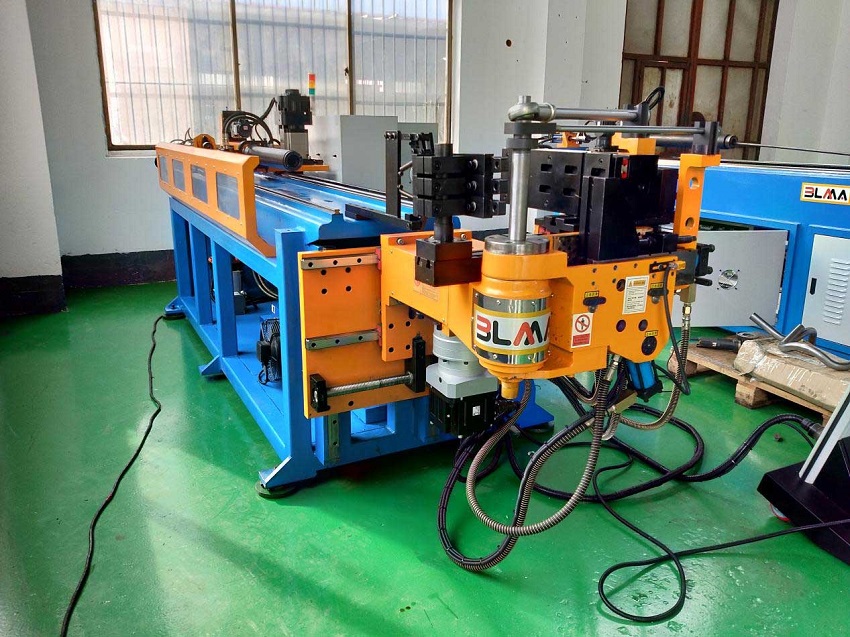

Hệ thống uốn, nắn, duỗi sắt

Hệ thống rulo thép làm nhiệm vụ định hình và uốn ống theo các đường cong và góc độ cần thiết. Với cấu trúc song song và sự truyền động hiệu quả từ hộp số, nó đảm bảo quá trình uốn ống diễn ra một cách chính xác và ổn định. Bằng cách lựa chọn chính xác chế độ và thông số kỹ thuật, người vận hành có thể đạt được kết quả uốn ống đáng tin cậy và phù hợp với yêu cầu sản xuất.

Bộ phận thân máy

Thân máy được làm từ chất liệu thép không gỉ dày dặn, đảm bảo độ cứng cũng như khả năng chịu lực và va đập tốt. Với độ bền cao, máy đảm bảo an toàn tuyệt đối cho người sử dụng. Ngoài ra, máy còn được trang bị hệ thống chống rung, giúp giảm thiểu rung động và tạo ra một quá trình hoạt động mượt mà, êm ái và ổn định. Điều này không chỉ mang lại sự thoải mái cho người sử dụng mà còn giảm thiểu tiếng ồn gây khó chịu trong quá trình vận hành.

Bộ phận bơm và van bơm thủy lực

Bộ phận này gồm 2 van 2 đầu và 1 van 1 đầu, có nhiệm vụ bơm dầu nhớt và cung cấp nguyên liệu cho máy vận hành bình thường. Bơm thủy lực có thể đạt được mức thể tích là 16 lít/phút, đảm bảo máy có thể thực hiện các hoạt động uốn và duỗi theo yêu cầu một cách linh hoạt. Ngoài ra, hệ thống encoder với 600 xung được tích hợp, giúp máy có khả năng đọc và xác định các thông số yêu cầu đối với sản phẩm cần uốn. Điều này mang lại sự chính xác và đáng tin cậy trong quá trình vận hành của máy.

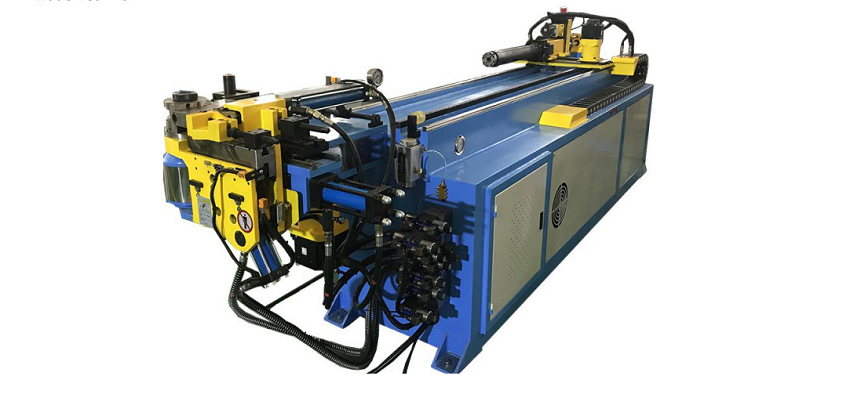

Bộ phận bơm và van bơm thủy lực

Nguyên lý hoạt động của máy uốn ống CNC

Máy uốn ống thủy lực hoạt động dựa trên nguyên lý đơn giản. Máy sử dụng các lực khác nhau như lực tay, khí nén hoặc điện để tác động lên xi lanh. Lực này sau đó được chuyển đến ống và thực hiện quá trình uốn một cách chính xác. Mỗi loại lực có nguyên lý hoạt động riêng:

  • Máy uốn ống thủy lực bằng tay: Sử dụng cơ chế piston-xi lanh thủy lực. Người sử dụng đưa tay vào động cơ thủy lực và tác động lực lên ống.
  • Máy uốn ống thủy lực khí nén: Khi máy hoạt động, lực được tạo ra từ hệ thống nén khí và truyền đến bộ điều khiển của máy. Sau đó, lực này được dẫn đến xi lanh, truyền đến vị trí uốn ống và bắt đầu quá trình uốn.
  • Máy uốn ống thủy lực bằng điện: Loại máy này có hiệu suất cao và thích hợp cho uốn ống có kích thước lớn. Máy hoạt động bằng điện và không có dấu hiệu nóng máy trong quá trình vận hành liên tục.

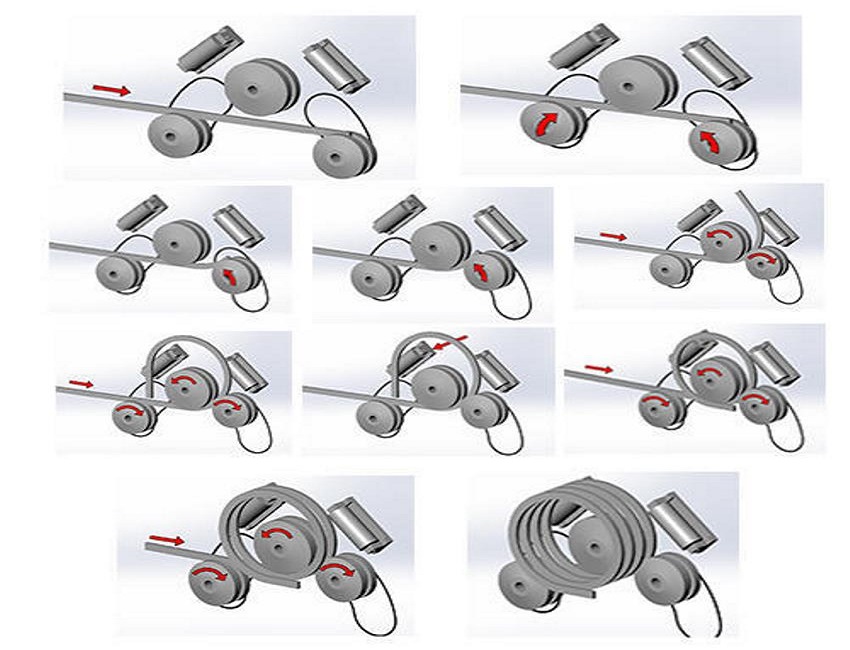

Nguyên lý hoạt động của máy uốn ống CNC

Tổng quan, máy uốn ống thủy lực sử dụng các lực khác nhau và các nguyên lý hoạt động khác nhau để đáp ứng nhu cầu uốn ống với độ chính xác và hiệu suất cao.

Phân loại máy uốn ống tại thị trường hiện nay

Có nhiều loại máy uốn ống và ống khác nhau.

Computer Numerical Controlled (CNC) Benders

Sản xuất những khúc cua hẹp-bán kính, uốn cong lớn bán kính, và uốn cong elip - tất cả trên cùng một phần. Chúng là những máy tinh vi đảm bảo năng suất và khả năng tái sản xuất cao. Máy uốn CNC được sử dụng để tạo các bộ phận hình ống phức tạp vì chúng có thể tự động điều chỉnh ống và định vị nó với độ chính xác. Chúng bao gồm ba trục và một vận chuyển động cơ servo, tự động định vị khoảng cách giữa các khúc cua và mặt phẳng của nó. Máy uốn CNC không bao gồm các tính năng thủy lực hoặc khí nén, dẫn đến khả năng lặp lại và vận hành lớn hơn. Những máy này rất hữu ích trong một số ngành công nghiệp bao gồm ô tô, HVAC, đóng tàu và đường sắt.

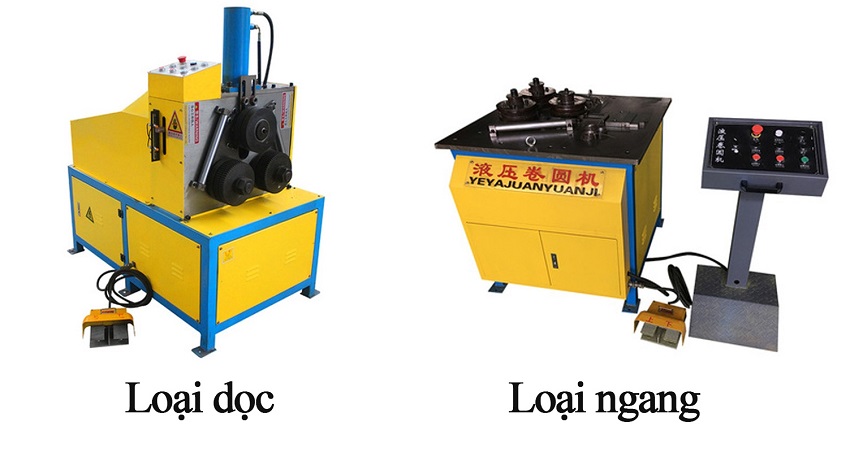

Computer Numerical Controlled (CNC) Benders

Máy uốn ống uốn cong Vector

Có nhiều mô hình máy uốn cong Vector được thiết kế để tự động sản xuất ống cong. Chúng có sẵn trong nhiều kích thước khác nhau, với tốc độ và khả năng điều khiển khác nhau nhằm tăng tốc độ và giảm thời gian sản xuất. Các mô hình tiên tiến không yêu cầu sử dụng dây chuyền. Những máy này thích hợp cho việc uốn ống máy bay có tính bền cao và cũng có thể được sử dụng trong các ứng dụng uốn ống xả khí thải. Ngoài ra, máy uốn cong Vector còn cung cấp các tính năng và công nghệ cao nhằm đáp ứng các yêu cầu đặc biệt của khách hàng và đảm bảo chất lượng và hiệu suất tốt nhất trong quá trình uốn ống.

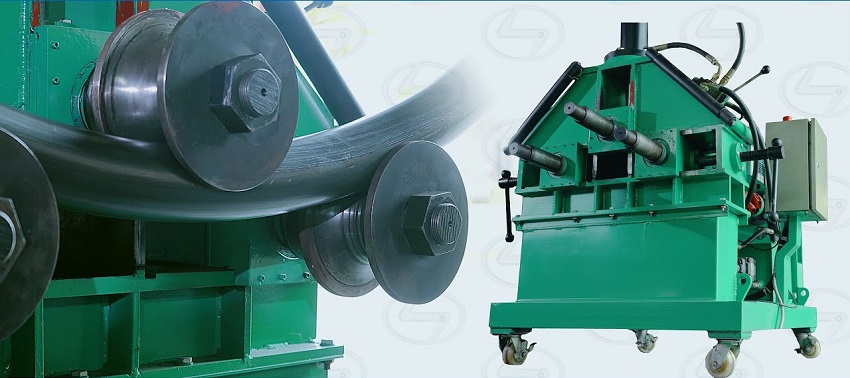

Máy uốn ống uốn cong Vector

Máy uốn ống uốn cong bằng điện Vector là loại máy uốn ống tiên tiến nhất, đem lại hiệu suất, chất lượng và độ tin cậy cao. Hoạt động bằng điện của máy tiết kiệm năng lượng hơn so với máy uốn ống thủy lực truyền thống. Máy uốn ống bằng điện này có khả năng đảo chiều quay đầu uốn cong, cho phép người vận hành linh hoạt trong việc uốn cong các ống phức tạp. Bên cạnh đó, máy được trang bị giao diện người dùng màn hình cảm ứng tiên tiến để lập trình và giám sát năng suất, giúp tối ưu hóa quá trình làm việc và dễ dàng tương tác với máy. Điều này mang lại sự tiện lợi và linh hoạt trong việc điều chỉnh và kiểm soát quá trình uốn ống.

Máy uốn đầu quỹ đạo

Máy uốn đầu quỹ đạo cung cấp sự linh hoạt đáng kể và có thể được sử dụng để uốn ống CNC phức tạp. Những máy này dễ dàng sản xuất các bộ phận hình ống với cuộn dây, phụ kiện và ống mềm, và cũng có thể dễ dàng tích hợp với thiết bị bốc xếp tự động. Chúng được sử dụng với các điều khiển máy tính trên màn hình cảm ứng có độ phân giải cao. Các tính năng tiên tiến của các máy này giúp xoay đầu và collets đồng thời xung quanh các bộ phận, làm giảm thời gian chu kỳ và đảm bảo thông lượng tối ưu. Các máy uốn ống sắt này là một giải pháp lý tưởng cho các ứng dụng điều hòa không khí, ô tô, xe tải và các ứng dụng phức tạp khác.

Thiết bị hydroforming

Thiết bị hydroforming là một loại máy uốn ống thủy lực sử dụng áp lực chất lỏng để tạo hình cho vật liệu sắt hoặc hợp kim. Các thành phần của máy bao gồm máy ép thủy lực, bộ tăng áp, hệ thống nước hydroform và thiết bị hydroforming. Quy trình này bao gồm việc mở và đóng một khuôn đúc để chèn vật liệu và hoàn thiện sản phẩm cuối cùng. Một máy bơm cung cấp áp lực bên trong và các xi lanh ram kín các đầu ống để tạo ra áp lực và biến dạng vật liệu. Sử dụng hydroforming mang lại nhiều lợi ích như giảm trọng lượng, giảm số lượng phần ghép và tăng khả năng thiết kế linh hoạt. Quy trình hydroforming cũng có thể tạo ra các hình dạng độc đáo trong một quy trình duy nhất.

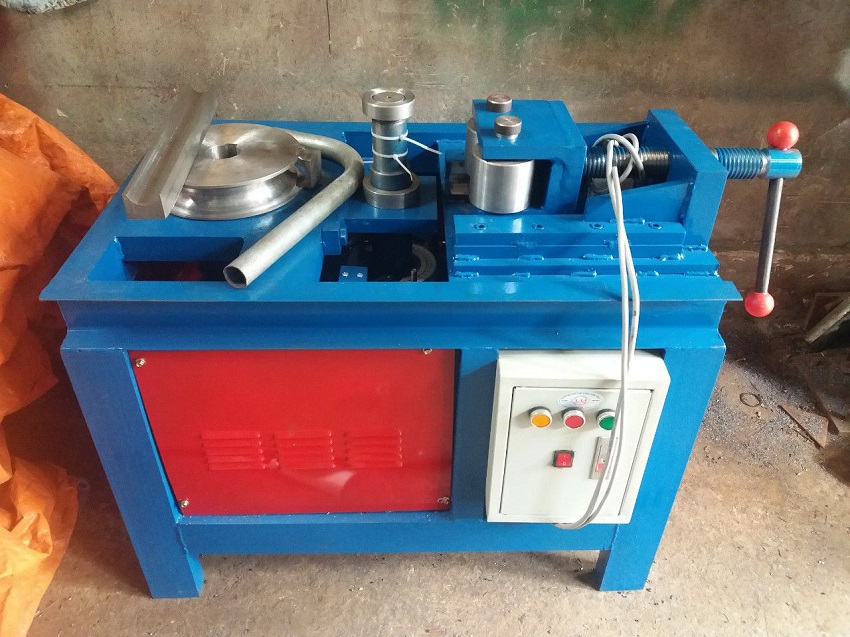

Thiết bị hydroforming

Máy uốn cong và uốn áp lực

Máy uốn cong và uốn áp lực được sử dụng để uốn cong ống hoặc ống bằng cách đặt chúng vào khuôn. Ống hoặc ống được kẹp ở hai đầu và xi lanh ram tiến lên theo trục trung tâm để uốn cong chung. Quá trình này dẫn đến biến dạng của ống hoặc ống cả bên trong và bên ngoài. Tùy thuộc vào độ dày của ống hoặc vật liệu ống, quá trình này có thể biến dạng chúng thành hình dạng bầu dục. Đây là phương pháp uốn cong đơn giản và có chi phí thấp nhất. Máy uốn cong bằng ram thường được sử dụng cho việc uốn cong các ống dẫn điện và sản phẩm có tính chất ánh sáng tương tự. Máy uốn cong và uốn áp lực là một phương pháp uốn cong ống và ống đơn giản và tiết kiệm chi phí. Quá trình này phù hợp đặc biệt cho các ứng dụng như ống dẫn điện và các sản phẩm cần đạt được tính chất ánh sáng tương tự. Máy uốn cong và uốn áp lực thường được sử dụng trong ngành công nghiệp điện tử, chiếu sáng và các lĩnh vực khác yêu cầu các bộ phận có hình dạng cong đẹp và chính xác. Điểm mạnh của phương pháp này là tính đơn giản và hiệu quả, giúp tăng năng suất và giảm chi phí sản xuất.

Ưu và nhược điểm của máy uốn ống CNC

Dưới đây là những ưu nhược điểm nổi bật của máy uốn ống CNC:

Ưu điểm cơ bản của máy uốn ống CNC

  • Thay thế công đoạn sản xuất truyền thống: Máy uốn ống CNC có khả năng hoàn toàn thay thế các công đoạn sản xuất truyền thống. Với tính năng tự động và thiết kế sẵn, máy CNC có thể tạo ra các sản phẩm đa dạng và thẩm mỹ cao, đồng thời giúp tiết kiệm nguyên vật liệu và tránh lãng phí.
  • Tiết kiệm nhân lực: Sử dụng máy uốn ống CNC giúp giảm thiểu sự phụ thuộc vào lao động, trong khi vẫn đảm bảo chất lượng và năng suất sản xuất. Một máy CNC có thể đảm nhận nhiều bộ phận và công đoạn sản xuất khác nhau, thay vì cần một đội ngũ lao động để hoàn thành.
  • Tăng năng suất: So với các phương pháp truyền thống, sử dụng máy uốn ống CNC giảm 40-50 lần thời gian sản xuất cùng một sản phẩm. Máy CNC giúp tăng tốc độ sản xuất và hoàn thành đơn hàng theo tiến độ tốt nhất.
  • Chính xác và thẩm mỹ cao: Máy uốn ống CNC hoạt động dựa trên thiết kế đã được lập trình trên máy tính, đảm bảo độ chính xác cao (sai số nhỏ tới 0,001 mm). Nó có thể tạo ra các đường cong trơn tru như đường thẳng hoặc nhiều lớp khác nhau trên cùng một vật liệu, tạo ra các sản phẩm mang tính thẩm mỹ cao mà không có sai sót.
  • Tính linh hoạt và đa chức năng: Máy uốn ống CNC tích hợp nhiều chức năng vận hành như tạm dừng, điều chỉnh tốc độ, điều chỉnh độ sâu bất kỳ lúc nào. Nó phù hợp để cắt nhiều hình dạng và kích thước khác nhau trên cùng một bàn máy.
  • An toàn và bền bỉ: Máy uốn ống CNC được trang bị hệ thống hút bụi tự động, giúp duy trì môi trường làm việc trong sạch và an toàn cho người lao động. Một số máy CNC cũng có hệ thống tản nhiệt cho dao và động cơ, tăng tuổi thọ máy và giảm năng lượng tiêu thụ.

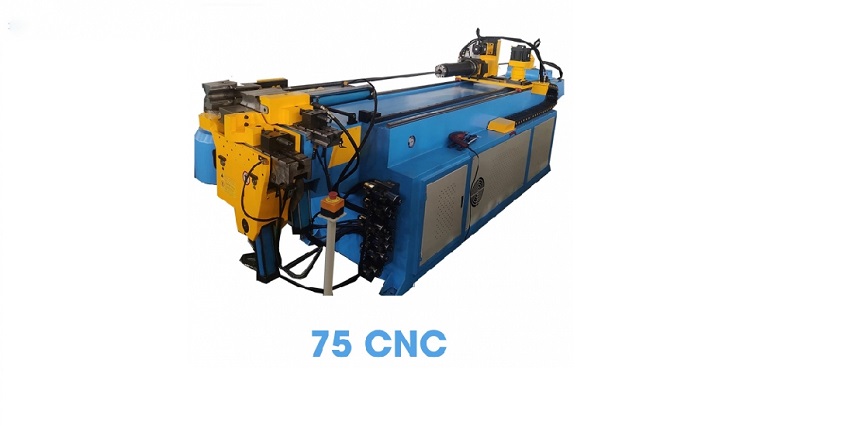

Ưu điểm cơ bản của máy uốn ống CNC

Nhược điểm của máy uốn ống CNC

  • Giá cao: Máy uốn ống CNC có giá đầu tư cao hơn so với các công cụ truyền thống. Do đó, việc đầu tư vào máy CNC thường phù hợp cho mục đích dài hạn và không yêu cầu thay đổi cấu trúc sản phẩm nhiều. Nó đặc biệt phù hợp cho các đơn vị sản xuất đơn hàng dài và liên tục.
  • Chi phí bảo trì và sửa chữa cao: Vì giá máy cao, chi phí bảo trì và sửa chữa máy uốn ống CNC cũng khá cao. Việc thay thế linh kiện máy khi gặp sự cố sau một thời gian hoạt động cũng đòi hỏi kinh phí không nhỏ.
  • Khó khăn trong vận hành và thay đổi: Sử dụng máy uốn ống CNC đòi hỏi khả năng vận hành và hiểu biết về máy tính, lập trình và các quy trình sản xuất. Điều này có thể đòi hỏi một thời gian để học và nắm bắt, và khó có thể đào tạo nhân lực để thay thế người điều khiển trong thời gian ngắn.

Ứng dụng của máy uốn ống CNC

Máy uốn ống CNC có nhiều ứng dụng quan trọng trong cuộc sống hiện nay. Dưới đây là một số ví dụ về những ứng dụng phổ biến của máy uốn ống CNC:

  • Ngành công nghiệp ô tô: Máy uốn ống CNC được sử dụng để uốn và hình thành các bộ phận ống, như ống xả, ống hệ thống nhiên liệu, ống làm mát và các bộ phận khác trong xe ô tô.
  • Ngành công nghiệp hàng không: Máy uốn ống CNC được sử dụng để sản xuất các ống và bộ phận cần thiết trong ngành hàng không, bao gồm ống dẫn nhiên liệu, ống dẫn khí, ống hệ thống thủy lực và các bộ phận khác.
  • Ngành công nghiệp đường ống dẫn: Máy uốn ống CNC được sử dụng để uốn và hình thành các ống dẫn trong ngành công nghiệp dầu khí, ngành công nghiệp xử lý nước, hệ thống HVAC và các ngành công nghiệp khác.
  • Ngành công nghiệp điện tử: Máy uốn ống CNC được sử dụng để uốn và hình thành các ống dẫn điện và cáp điện trong ngành công nghiệp điện tử, như ống dẫn cáp mạng, ống dẫn dữ liệu và các bộ phận khác.
  • Ngành công nghiệp nội thất: Máy uốn ống CNC được sử dụng để tạo ra các bộ phận ống và khung gầm cho nội thất, như ghế, bàn, kệ sách và các sản phẩm nội thất khác.
  • Ngành công nghiệp quảng cáo: Máy uốn ống CNC được sử dụng để uốn và hình thành các ống và khung gầm cho các bảng quảng cáo, biển hiệu, logo và các sản phẩm quảng cáo khác.
  • Ngành công nghiệp trang trí và nghệ thuật: Máy uốn ống CNC được sử dụng để tạo ra các sản phẩm trang trí và nghệ thuật từ ống, như đèn trang trí, tượng, kệ trưng bày và các sản phẩm trang trí khác.
  • Ngành công nghiệp dược phẩm và y tế: Máy uốn ống CNC được sử dụng để sản xuất các ống và bộ phận y tế, như ống dẫn máu, ống dẫn dược phẩm và các bộ phận khác trong ngành công nghiệp y tế.

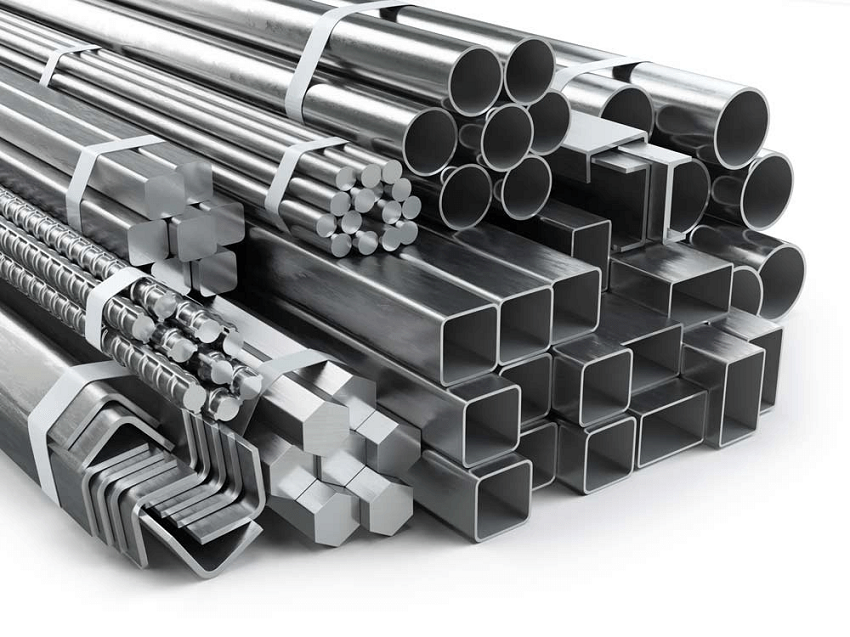

Ứng dụng của máy uốn ống CNC

Hướng dẫn sử dụng máy uốn ống CNC

Để đạt được hiệu quả cao khi sử dụng máy uốn ống CNC, bạn có thể tuân theo các bước hướng dẫn sau đây:

Chuẩn bị công cụ và vật liệu

  • Xác định vật liệu uốn cần sử dụng và kiểm tra tính chất và kích thước của nó.
  • Chuẩn bị các dụng cụ và mẫu ống cần uốn, đảm bảo chúng sạch và không có kết quả lỗi ngoại trừ những kết quả đã được thiết kế.

Lập trình máy CNC

  • Sử dụng phần mềm lập trình để tạo chương trình uốn ống. Điều này bao gồm việc định vị các điểm uốn, góc uốn và đường cong mong muốn.
  • Kiểm tra lại chương trình đã lập trình để đảm bảo tính chính xác và đúng yêu cầu uốn.

Chuẩn bị máy uốn ống CNC

  • Đặt và gắn ống vào máy uốn, đảm bảo chúng được gắn chặt và an toàn.
  • Kiểm tra và điều chỉnh các thiết lập trên máy, bao gồm áp lực uốn, tốc độ uốn và các thông số khác liên quan.

Khởi động máy và thực hiện uốn ống

Khởi động máy CNC và đảm bảo rằng nó hoạt động một cách ổn định và an toàn.

  • Theo dõi quá trình uốn ống và đảm bảo rằng nó diễn ra theo chương trình đã lập trình.

Kiểm tra kết quả uốn và đảm bảo rằng nó đáp ứng các yêu cầu về hình dạng và kích thước.

Kiểm tra và kiểm soát chất lượng

  • Kiểm tra kết quả uốn ống để đảm bảo chúng đáp ứng các tiêu chuẩn chất lượng yêu cầu.
  • Nếu cần thiết, điều chỉnh lại các thiết lập và lặp lại quá trình uốn để đạt được kết quả tốt hơn.

Bảo trì và vệ sinh máy uốn ống

  • Thực hiện bảo dưỡng và vệ sinh định kỳ cho máy uốn ống CNC theo hướng dẫn của nhà sản xuất.
  • Kiểm tra và thay thế các linh kiện cũ, lỗi hoặc hư hỏng để đảm bảo hoạt động bền vững của máy.
  • Nhớ luôn tuân thủ các quy tắc an toàn khi sử dụng máy uốn ống CNC và làm việc trong môi trường an toàn.

Giá máy uốn ống CNC trên thị trường hiện nay là bao nhiêu?

Giá máy uốn ống CNC trên thị trường hiện nay có thể dao động trong một khoảng rộng, phụ thuộc vào nhiều yếu tố như kích thước, công suất, độ phức tạp của máy, thương hiệu và quốc gia sản xuất. Vì vậy, không có một mức giá cụ thể mà có thể áp dụng cho tất cả các máy uốn ống CNC.

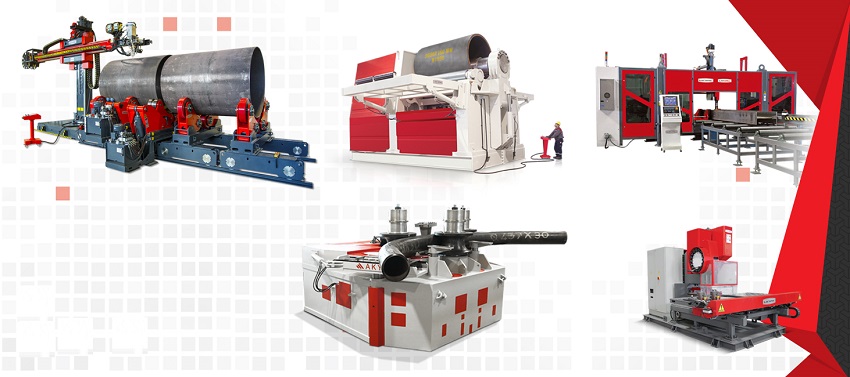

Giá máy uốn ống CNC trên thị trường hiện nay là bao nhiêu?

Tuy nhiên, để đưa ra một ước lượng, giá máy uốn ống CNC thường nằm trong khoảng từ vài nghìn đô la Mỹ cho các máy nhỏ và cơ bản, đến hàng trăm nghìn đô la Mỹ hoặc thậm chí triệu đô la Mỹ cho các máy lớn và cao cấp.

Để biết chính xác về giá cả và tùy chọn máy uốn ống CNC, tốt nhất là tìm hiểu và tham khảo các nhà sản xuất, nhà cung cấp và nhà phân phối địa phương hoặc trực tuyến để có thông tin cụ thể và cập nhật về giá máy uốn ống CNC.

Mua máy uốn ống CNC ở đâu là uy tín nhất?

Bạn có nhiều lựa chọn để mua máy uốn ống CNC từ các nguồn uy tín. Bạn có thể mua trực tiếp từ các nhà sản xuất hàng đầu như Amada, Trumpf, Bystronic, Salvagnini và Mitsubishi Electric. Hoặc bạn có thể tìm đến các nhà phân phối đáng tin cậy, có kiến thức về sản phẩm và có thể cung cấp tư vấn chuyên nghiệp. Ngoài ra, các trang web thương mại điện tử như Alibaba, Amazon, eBay cũng cung cấp các lựa chọn máy uốn ống CNC từ nhiều nhà sản xuất và nhà phân phối trên toàn thế giới. Trước khi quyết định mua, hãy nghiên cứu kỹ về sản phẩm, so sánh giá cả và đánh giá của người dùng. Cũng quan trọng là xem xét yêu cầu bảo hành, dịch vụ hậu mãi và hỗ trợ kỹ thuật từ nhà cung cấp để đảm bảo bạn mua hàng từ nguồn tin cậy và có trải nghiệm tốt.

Nếu bạn quan tâm đến sản phẩm máy uốn ống CNC hoặc các sản phẩm cờ lê chỉnh lực khác, công ty Xuất Nhập Khẩu DBK Việt Nam cung cấp giá cả hợp lý và nhiều chương trình khuyến mãi hấp dẫn. Để biết thêm thông tin chi tiết, bạn có thể liên hệ trực tiếp với đại diện bán hàng qua hotline 0932 540 460 hoặc truy cập trang web dbk.vn.
