Máy uốn ống thủy lực

Máy uốn ống thủy lực là thiết bị dùng lực ép thủy lực để uốn và định hình ống theo góc yêu cầu. Dòng máy có nhiều mức lực uốn, kích thước khuôn và phạm vi đường kính ống, sử dụng trong gia công thép, inox, đồng và các loại ống kim loại.

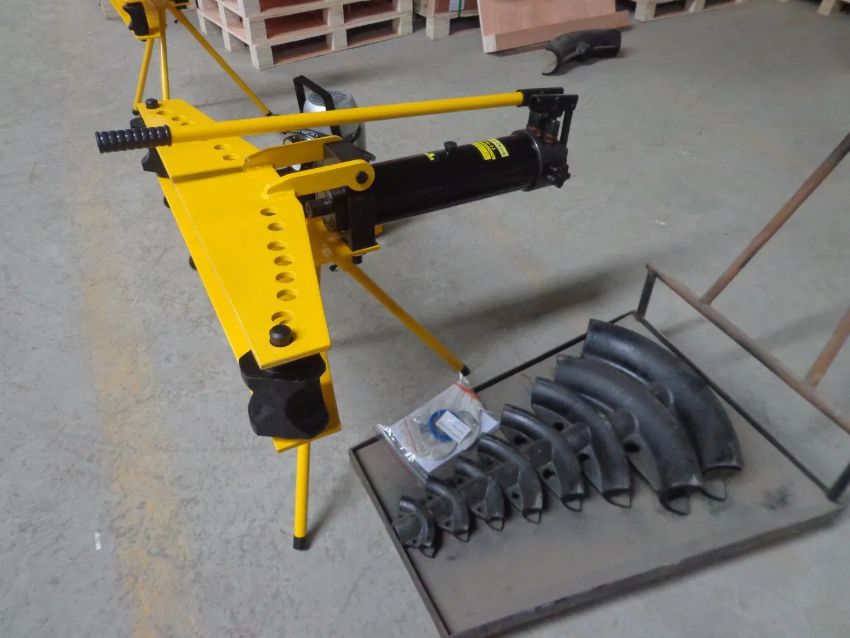

Máy uốn ống thủy lực là gì?

Máy uốn ống thủy lực (tên tiếng Anh: Hydraulic Pipe Bender) chuyên dùng để uốn, tạo hình các loại ống những đường cong chính xác, đẹp mắt và đồng nhất, đáp ứng linh hoạt các yêu cầu thiết kế trong cơ khí, xây dựng và gia công dân dụng.

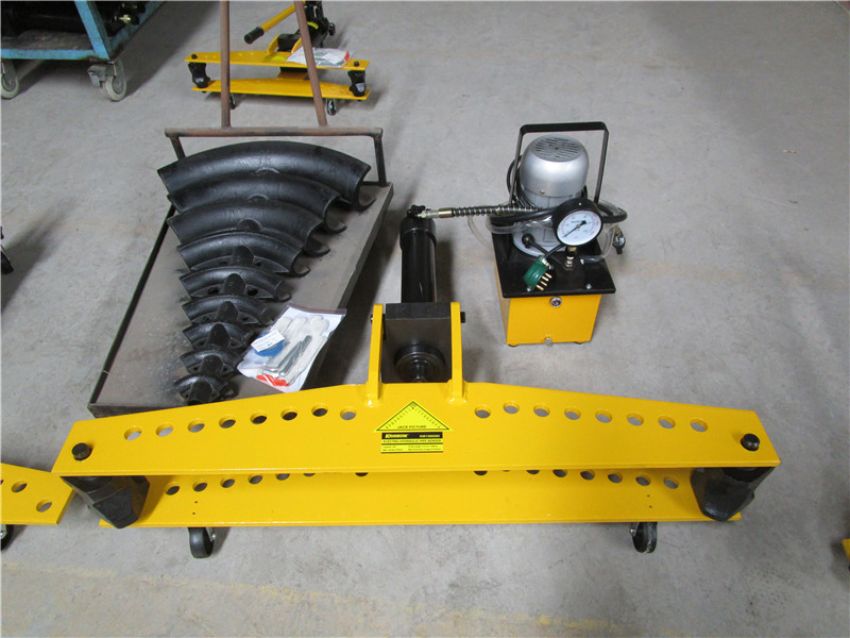

Công năng của máy uốn ống thủy lực

Máy uốn ống thủy lực chuyên dùng để uốn và tạo hình cho các loại: ống sắt, thép, inox, thép mạ kẽm,... Trong cơ khí, xây dựng và công nghiệp. Tùy model, máy có khả năng uốn ống với thông số phổ biến:

• Đường kính ống: Ø21,3 - Ø108 mm (khoảng 1/2 - 4 inch).

• Độ dày thành ống: khoảng 2,75 - 6 mm.

• Lực uốn: khoảng 13 - 23 tấn.

• Góc uốn: tối đa khoảng 90° đến 180°, tùy thiết kế máy và khuôn.

• Kích thước khuôn: thường từ 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3" đến 4".

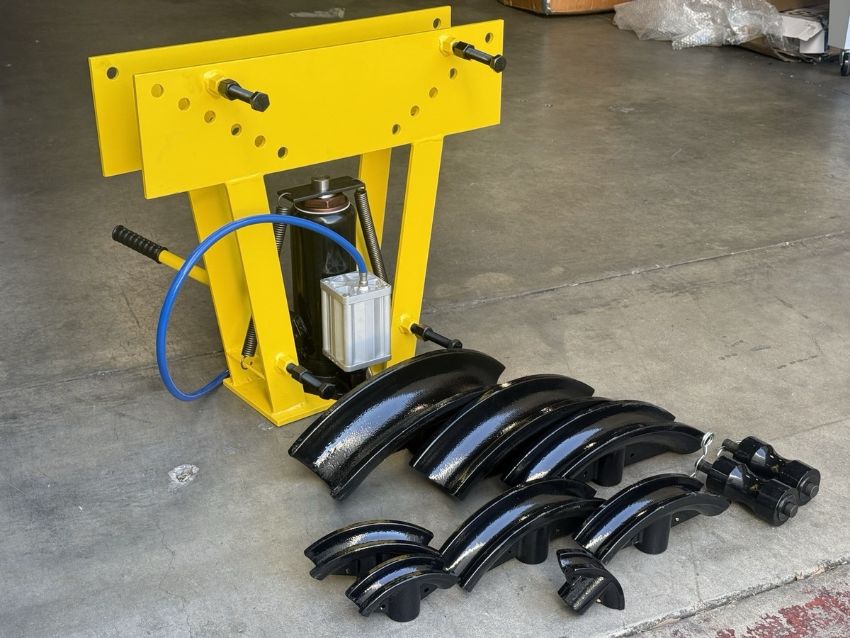

Cấu tạo chính của máy uốn thủy lực

Máy uốn ống thủy lực có cấu tạo khá cơ bản ở phần thân máy uốn, phần quan trọng nhất nằm ở hệ thống thủy lực, gồm các bộ phận sau:

• Khung máy

• Xi lanh thủy lực

• Bơm thủy lực (bơm tích hợp trên thân hoặc bơm điện rời)

• Van điều khiển

• Khuôn uốn ống

• Bộ gá và con lăn đỡ

• Đồng hồ đo áp suất

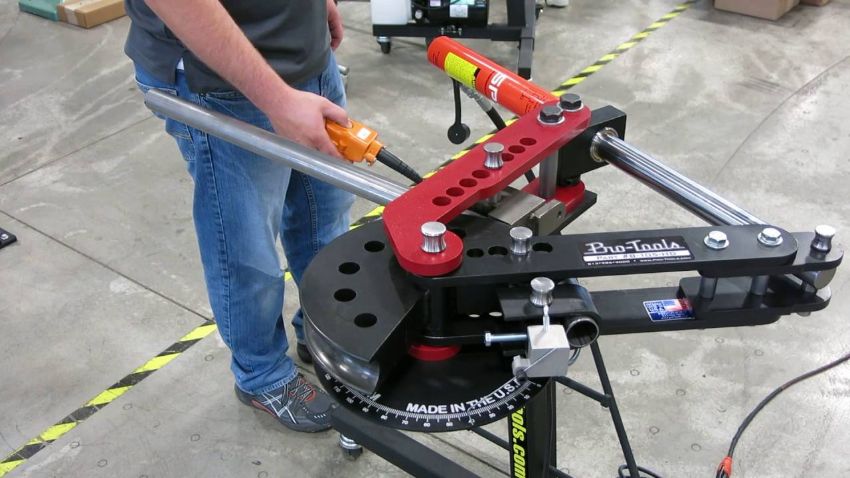

Nguyên lý vận hành của máy uốn ống thủy lực

Máy uốn ống thủy lực hoạt động bằng cách dùng áp suất dầu để tạo lực đẩy lên xi lanh, sau đó truyền lực qua đầu ép và khuôn để làm cong ống. Khi vận hành, ống được đặt vào đúng vị trí trên bộ khuôn, xi lanh tiến dần và tạo lực ép cho đến khi đạt góc uốn yêu cầu.

Xem thêm các dòng máy uốn ống khác tại: https://dbk.vn/may-uon-ong

Phân loại máy uốn ống thủy lực

Máy uốn ống thủy lực thường được phân loại theo cách tạo lực và phương thức vận hành, gồm 3 dòng chính:

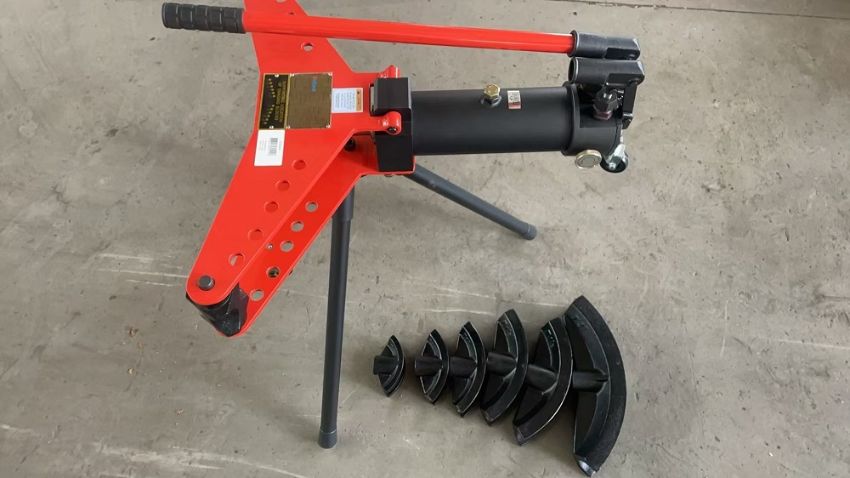

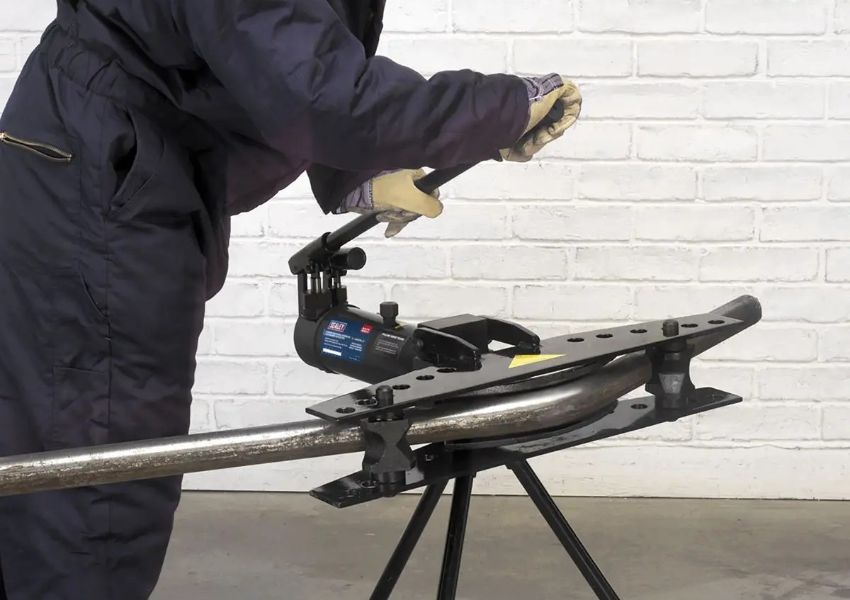

• Máy uốn ống thủy lực bằng tay: Thiết kế nhỏ gọn, bơm tay tích hợp, phù hợp uốn ống đường kính nhỏ và nhu cầu gia công không liên tục.

• Máy uốn ống thủy lực dùng bơm tay rời: Bơm và xi lanh tách biệt, kết nối bằng ống dầu cao áp, phù hợp nhiều kích thước ống và thuận tiện khi làm việc tại công trường.

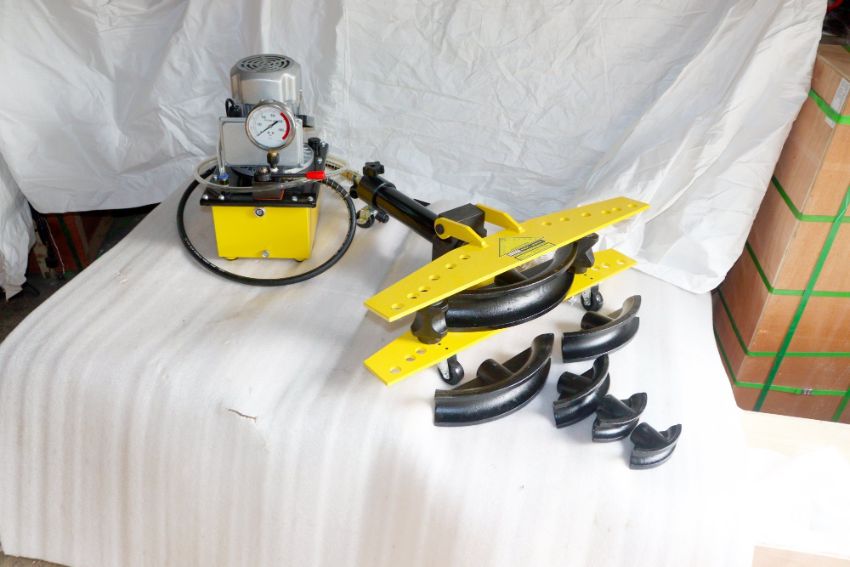

• Máy uốn ống thủy lực dùng bơm điện: Vận hành bằng motor điện, tạo lực uốn ổn định, phù hợp ống đường kính lớn và nhu cầu gia công thường xuyên.

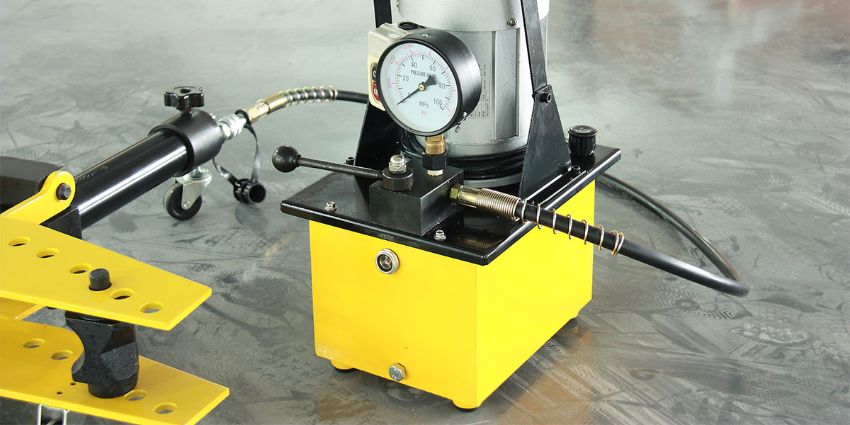

Hướng dẫn sử dụng máy uốn ống thủy lực hiệu quả và an toàn

• Bước 1: Kiểm tra máy, khuôn uốn và hệ thống thủy lực trước mỗi lần vận hành.

• Bước 2: Chọn khuôn phù hợp với đường kính, độ dày và vật liệu của ống.

• Bước 3: Đặt ống đúng vị trí, căn chỉnh chính xác trước khi bắt đầu uốn.

• Bước 4: Tạo lực từ từ, theo dõi áp suất để kiểm soát quá trình uốn chính xác.

• Bước 5: Không vượt quá lực uốn và đường kính ống cho phép của máy.

• Bước 6: Kiểm tra góc uốn, độ biến dạng và tình trạng ống sau khi gia công.

• Bước 7: Xả áp suất hoàn toàn trước khi tháo ống hoặc điều chỉnh khuôn.

• Bước 8: Vệ sinh, kiểm tra dầu thủy lực và bảo dưỡng máy sau quá trình sử dụng.

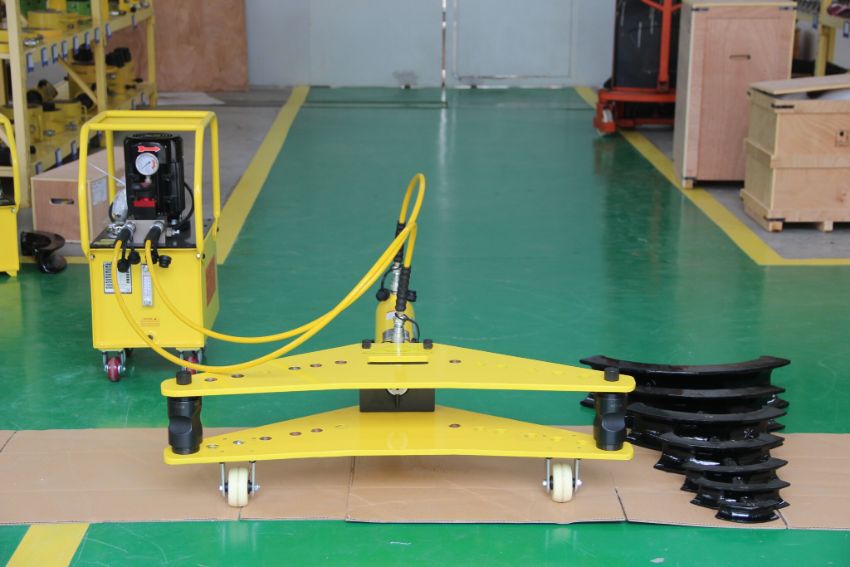

Những lưu ý khi sử dụng máy uốn ống thủy lực

• Kiểm tra xi lanh, bơm, van, ống dầu và đầu nối trước khi vận hành máy.

• Chọn đúng khuôn uốn theo đường kính, độ dày và vật liệu của ống cần uốn.

• Mang đầy đủ kính, găng tay, giày bảo hộ khi vận hành máy uốn ống thủy lực.

• Giữ tay, tóc và quần áo tránh xa khuôn cùng các bộ phận chuyển động.

• Không vận hành máy khi phát hiện rò rỉ dầu hoặc bất thường về áp suất.

• Đặt máy trên nền chắc chắn, đảm bảo thiết bị không xê dịch khi tạo lực.

• Không vượt quá giới hạn tải và thông số uốn được nhà sản xuất quy định.

• Tuân thủ hướng dẫn vận hành, bảo dưỡng và kiểm tra định kỳ của nhà sản xuất.

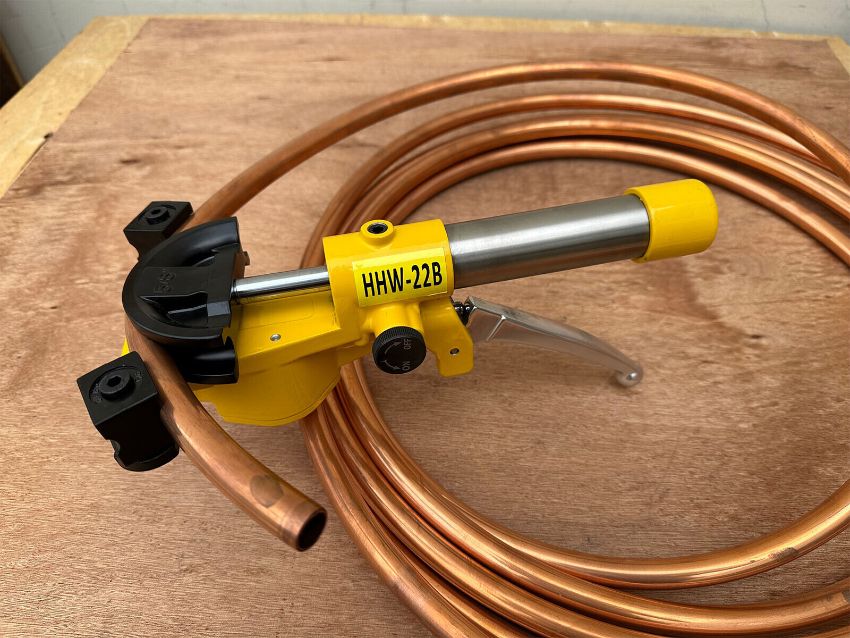

Ứng dụng của máy uốn ống thủy lực

Gia công uốn ống được ứng dụng phổ biến trong cơ khí, xây dựng, ô tô và sản xuất công nghiệp. Ống thép, inox, đồng có thể được uốn theo các góc 45°, 90°, 180° với độ chính xác cao, giúp giảm mối nối, tăng độ kín và đảm bảo tính đồng đều cho từng sản phẩm.

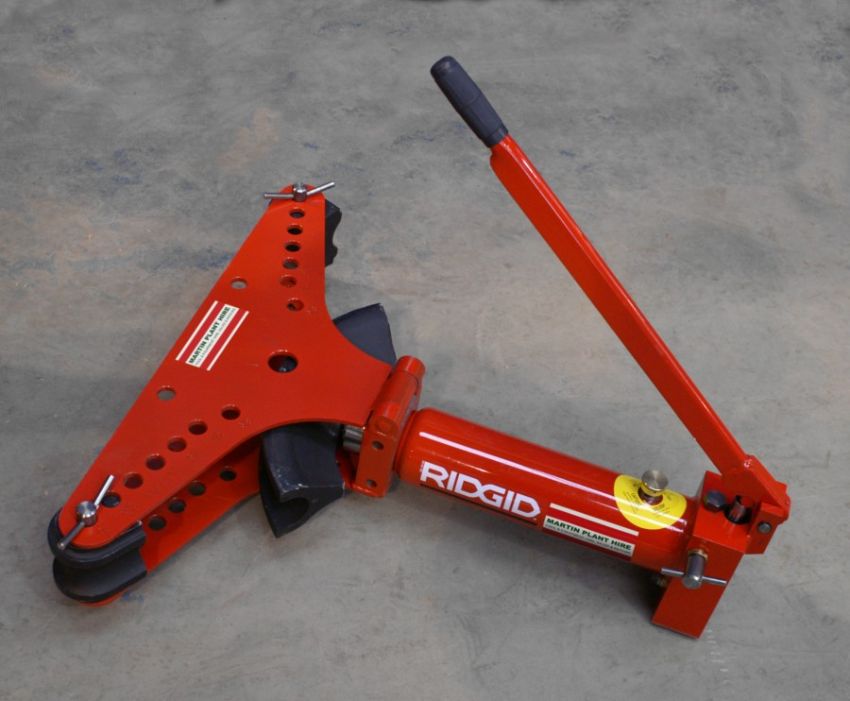

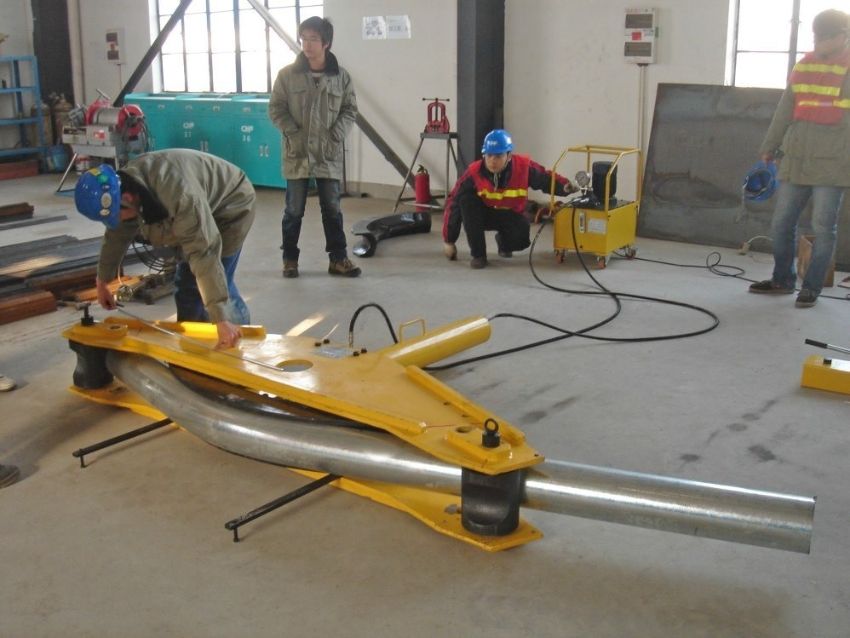

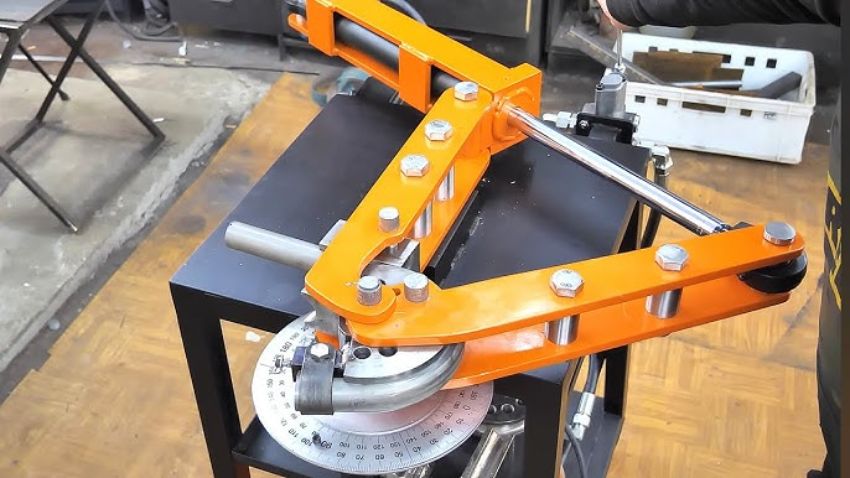

Những tiêu chí chọn mua máy uốn ống thủy lực thích hợp

Để chọn đúng máy uốn ống thủy lực, người mua nên đặc biệt lưu ý 4 yếu tố cốt lõi quyết định hiệu quả và độ bền của thiết bị.

1. Chọn máy theo đường kính và độ dày ống

Xác định đường kính, độ dày và vật liệu ống trước khi chọn máy. Ví dụ, nếu thường uốn Ø21 - Ø60 mm, nên chọn máy có khả năng uốn đến Ø70 - 76 mm để có dư tải.

2. Không chọn lực uốn sát giới hạn máy

Không nên chọn máy làm việc sát tải tối đa. Mức dư tải 15 - 25% giúp hệ thống thủy lực vận hành ổn định, giảm áp lực lên bơm và xi lanh, đồng thời tăng tuổi thọ máy.

3. Kiểm tra bán kính uốn và độ chính xác

Bán kính uốn quyết định hình dạng thành phẩm, trong khi độ chính xác ảnh hưởng trực tiếp đến tính đồng đều. Với gia công yêu cầu cao, nên ưu tiên máy kiểm soát góc với sai số khoảng ±1°.

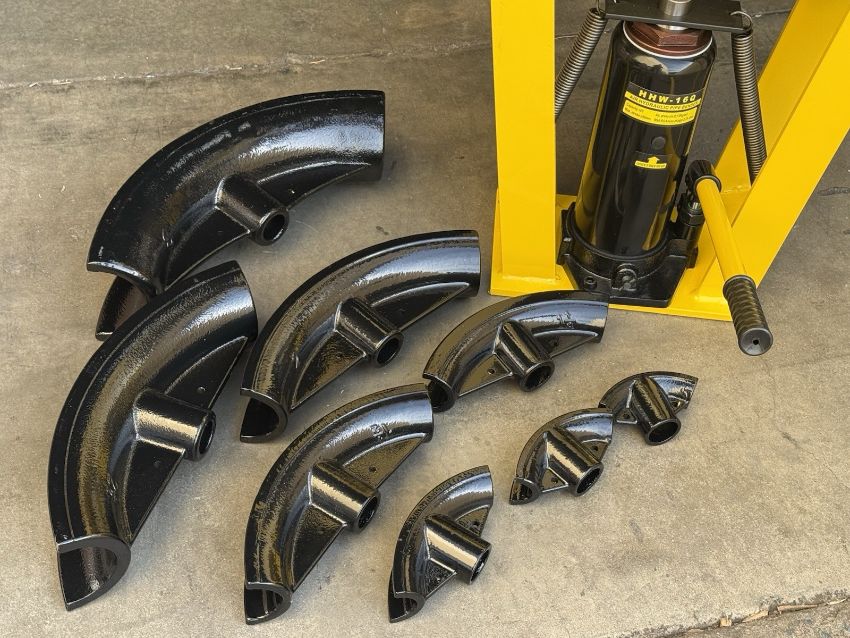

4. Chọn đúng khuôn để máy uốn đạt hiệu quả tối ưu

Khuôn phải đúng đường kính và bán kính uốn của ống. Nếu thường xuyên gia công nhiều kích thước, nên chọn máy có bộ khuôn đa dạng và cơ cấu thay khuôn thuận tiện để tiết kiệm thời gian.
