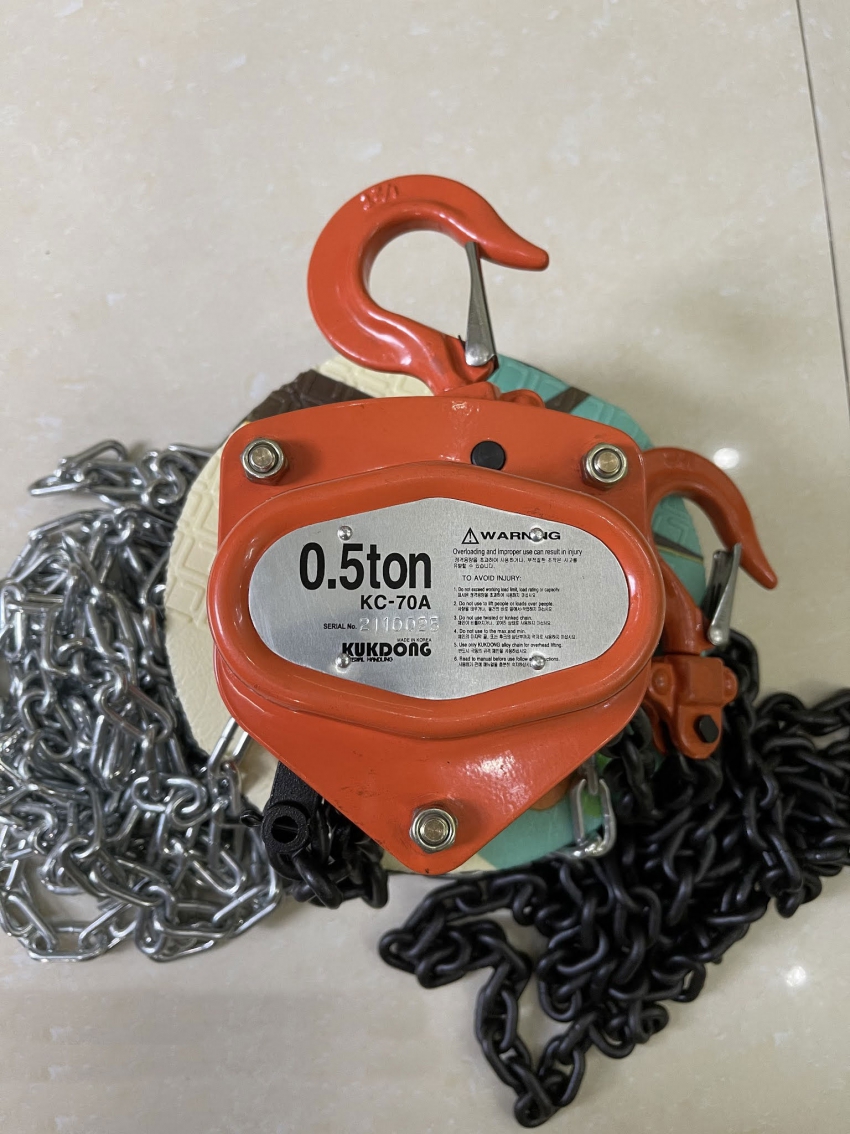

Palang xích kéo tay Kukdong KC-70A 0,5 tấn

Palang xích kéo tay Kukdong KC-70A 0,5 tấn có tải nâng 500kg, sử dụng một đường xích tải đường kính 6mm với chiều dài 3m. Xích kéo tay dài 2,5m tạo lực điều khiển cho cơ cấu nâng, trong khi trọng lượng toàn bộ palang khoảng 10kg. Mẫu KC-70A còn có mức thử tải 625kg, cao hơn tải nâng danh định 500kg.

Thông số kỹ thuật

• Tải nâng: 500kg
• Chiều dài xích tải: 3m
• Chiều dài xích kéo tay: 2,5m
• Khả năng thử tải: 625kg
• Đường kính xích tải: 6mm
• Số đường xích: 1
• Trọng lượng: 10kg
• Loại thiết bị: Palang xích kéo tay
• Cơ cấu nâng: Xích kéo tay
• Cơ cấu truyền động: Bánh răng cơ khí
• Cơ cấu giữ tải: Phanh cơ khí
• Nguồn vận hành: Không sử dụng điện

Xích tải 6mm, chiều dài 3m

KC-70A sử dụng một đường xích tải đường kính 6mm và chiều dài 3m. Xích tải là bộ phận trực tiếp chịu lực khi nâng vật, truyền tải trọng từ móc cẩu lên cụm palang. Chiều dài 3m xác định khoảng nâng theo phương thẳng đứng của thiết bị.

Bên cạnh xích tải, palang sử dụng một đoạn xích kéo tay dài 2,5m để người vận hành điều khiển cơ cấu nâng. Hai loại xích có chức năng khác nhau nên chiều dài cũng được xác định riêng theo từng bộ phận.

Tải nâng 500kg và mức thử tải 625kg

Tải nâng danh định của KC-70A là 500kg, trong khi mức thử tải được công bố ở 625kg. Hai thông số này cần được phân biệt khi sử dụng: 500kg là tải trọng nâng của thiết bị, còn 625kg là mức tải dùng trong quá trình thử tải theo cấu hình sản phẩm.

Khi vận hành thực tế, tải cần được xác định trước khi nâng và không vượt quá tải nâng danh định. Vật được treo đúng vào móc, điểm treo phải có khả năng chịu lực tương ứng và không để người đứng bên dưới tải đang nâng.

Cơ cấu kéo tay của Kukdong KC-70A

Lực từ xích kéo tay được truyền qua hệ thống bánh răng bên trong thân palang để tạo chuyển động nâng hoặc hạ. Khi người vận hành dừng kéo, cơ cấu phanh giữ tải tại vị trí đang làm việc.

Trọng lượng thiết bị khoảng 10kg, kết hợp với chiều dài xích tải 3m và xích kéo 2,5m tạo thành một cụm nâng tương đối gọn. Palang xích tay kéo có thể sử dụng tại các vị trí không có nguồn điện hoặc những công việc cần nâng hạ bằng cơ cấu thủ công.
