Máy ép bạc ắc gầu 100 tấn thủy lực, bơm điện 220V

Máy ép bạc ắc gầu 100 tấn sử dụng cơ cấu xi lanh thủy lực để tạo lực ép lớn trên các vị trí bạc, ắc và khớp liên kết của thiết bị cơ giới. Hệ thống làm việc với áp suất 0–63MPa, kết hợp bơm điện 220V và van điện từ để điều khiển dòng dầu cấp vào xi lanh.

Cơ cấu tạo lực truyền áp suất

Lực ép 100 tấn được tạo từ áp suất dầu thủy lực tác động lên piston xi lanh. Khi bơm điện tạo áp suất, dầu được dẫn qua hai ống thủy lực dài 5m đến cụm ép; van điện từ điều phối dòng dầu để xi lanh thực hiện chuyển động ép.

Xi lanh có hành trình 100mm, ty ren Ø50mm dài 1000mm và phạm vi ép ≤180mm. Các kích thước này quyết định khoảng làm việc, chiều sâu đưa ty vào vị trí ép và quãng dịch chuyển của cơ cấu trong một chu kỳ.

Điều khiển bằng van điện từ

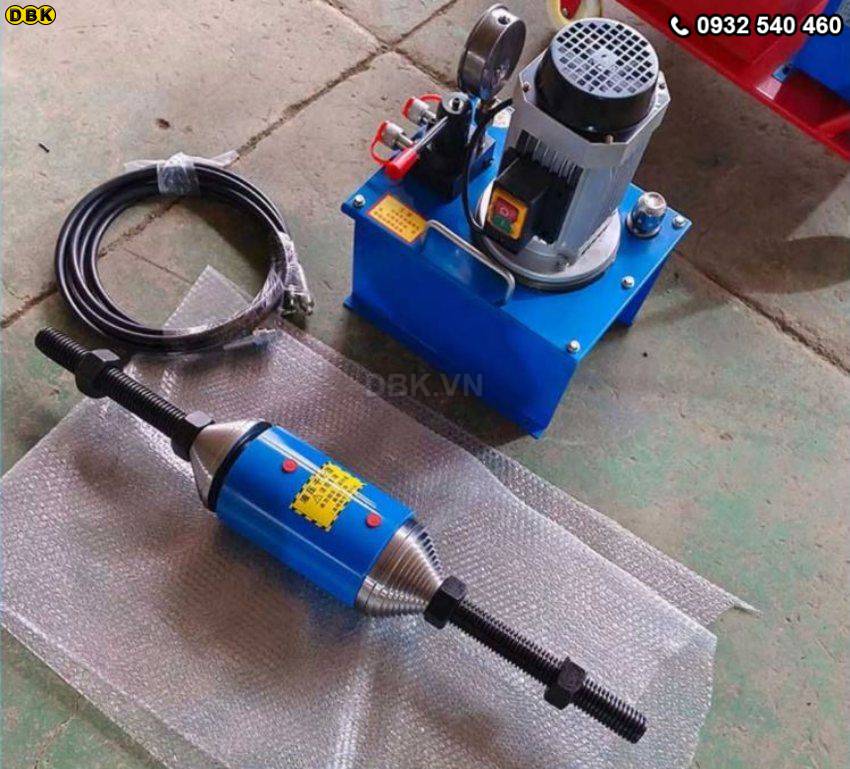

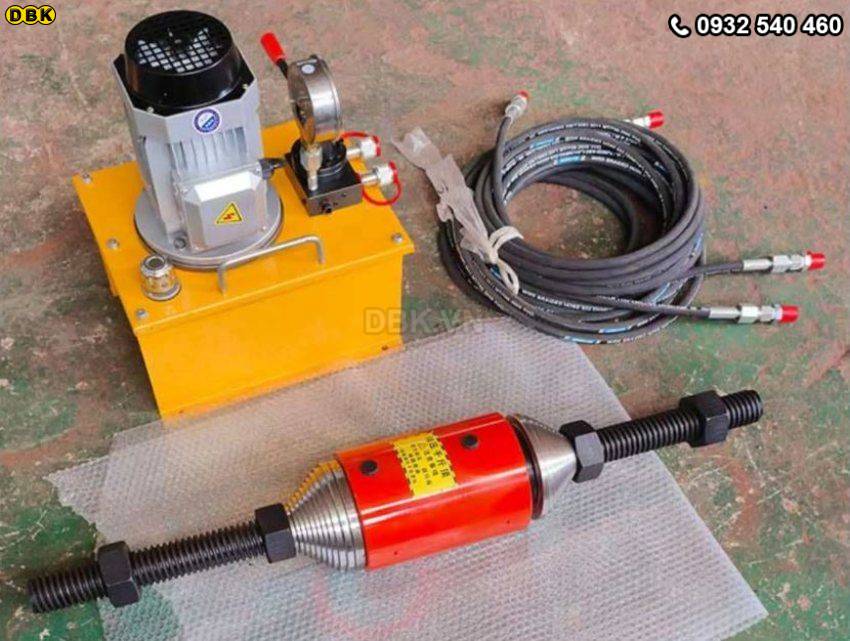

Hệ thống điều khiển sử dụng van điện từ kết hợp bàn đạp chân, cho phép người vận hành ra lệnh cấp hoặc hồi dầu mà không cần thao tác trực tiếp trên cụm ép. Bơm điện và cụm xi lanh được nối bằng đường ống thủy lực, tách phần tạo áp khỏi vị trí thực hiện lực ép. Cấu hình bơm rời gồm bơm điện 40kg và cụm máy ép 35kg. Việc tách hai cụm giúp bố trí nguồn thủy lực bên ngoài khu vực thao tác, trong khi cụm ép tập trung toàn bộ cơ cấu tạo lực tại vị trí cần tháo hoặc lắp bạc.

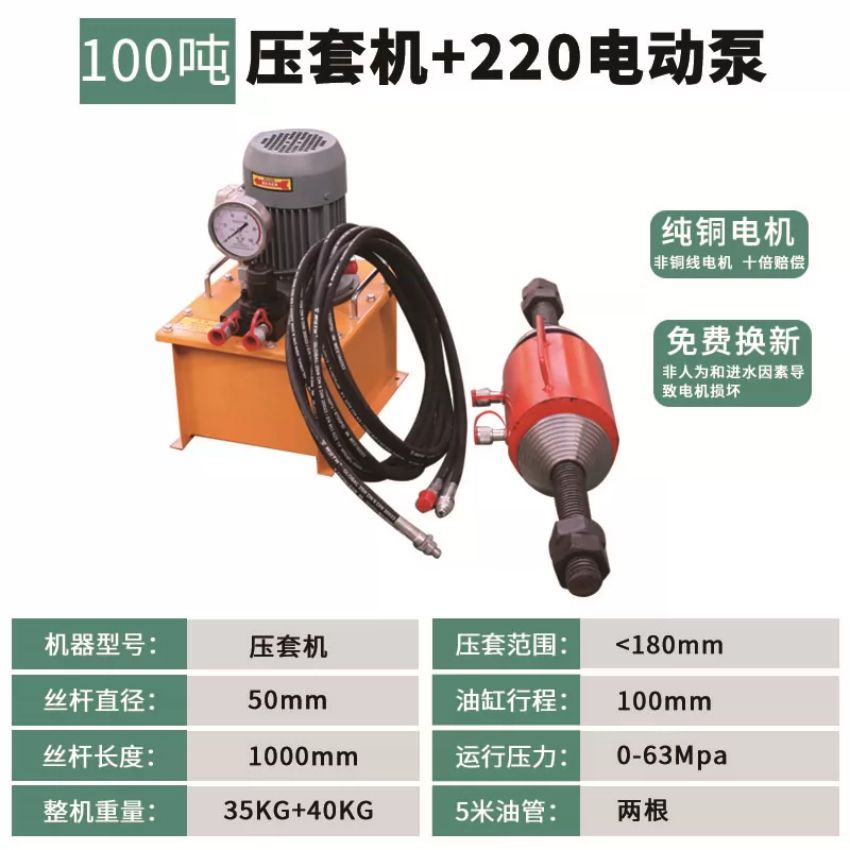

Thông số kỹ thuật

• Lực ép tối đa: 100 tấn
• Áp suất làm việc: 0–63MPa
• Hành trình xi lanh: 100mm
• Đường kính ty ren: Ø50mm
• Chiều dài ty ren: 1000mm
• Phạm vi ép: ≤180mm
• Nguồn điện bơm: 220V
• Điều khiển: Van điện từ kết hợp bàn đạp chân
• Đường ống thủy lực: 2 ống × 5m
• Khối lượng cụm ép: 35kg
• Khối lượng bơm điện: 40kg
• Tổng khối lượng: 75kg
