Bộ ép bạc ắc gầu 100 tấn thủy lực, bơm tay và bơm điện

Bộ ép bạc ắc gầu 100 tấn thủy lực sử dụng hệ thống bơm kép gồm bơm tay và bơm điện 220V, cho phép thay đổi phương thức tạo áp suất khi tháo lắp bạc ắc trên máy công trình. Cụm ép tạo lực tối đa 100 tấn, áp suất làm việc 0–63MPa, xi lanh hành trình 100mm và ty ren Ø50 × 1000mm.

*Cấu hình bơm kép là điểm khác biệt chính của mẫu này so với phiên bản sử dụng riêng bơm điện 220V.

Lực ép với áp suất thủy lực

Hệ thống tạo lực bằng cách đưa dầu áp suất cao vào xi lanh, lực từ piston sau đó truyền qua cơ cấu ép đến bạc hoặc ắc. Với áp suất tối đa 63MPa, bộ ép tạo lực đến 100 tấn theo cấu hình thiết bị.

Khi bạc bị kẹt, không nên chỉ tăng áp liên tục. Cần theo dõi chuyển động của bạc và kiểm tra lại phương ép nếu chi tiết không dịch chuyển.

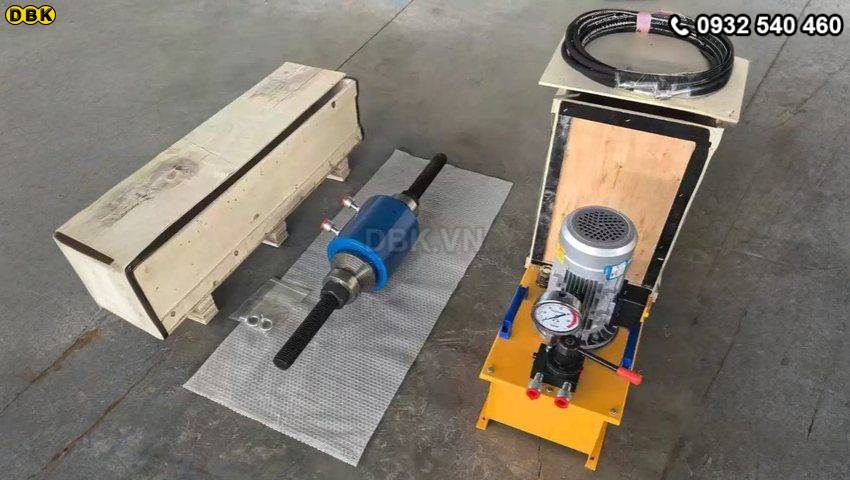

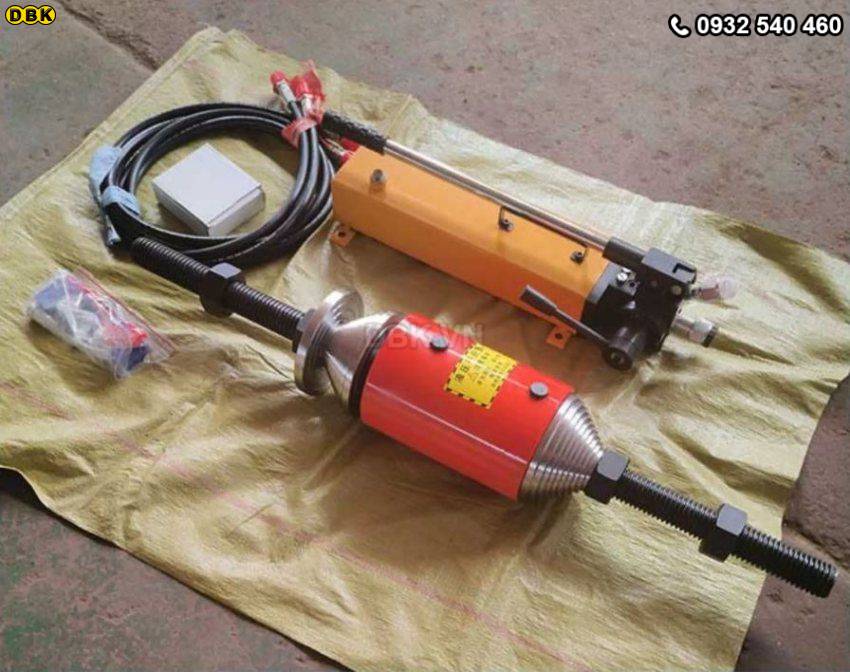

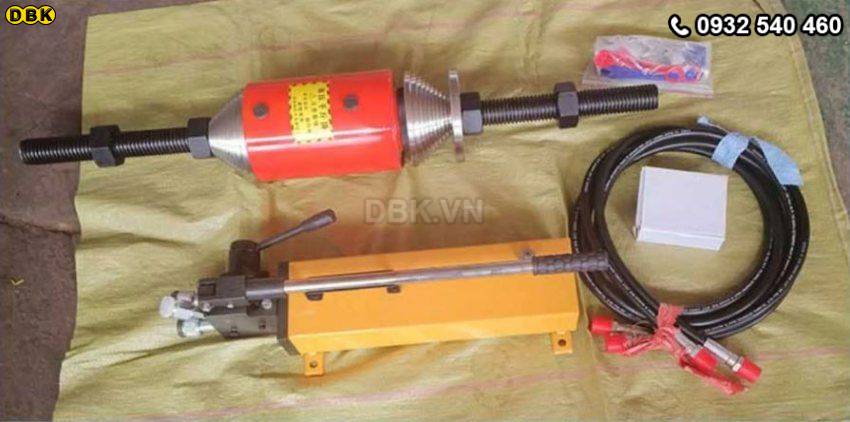

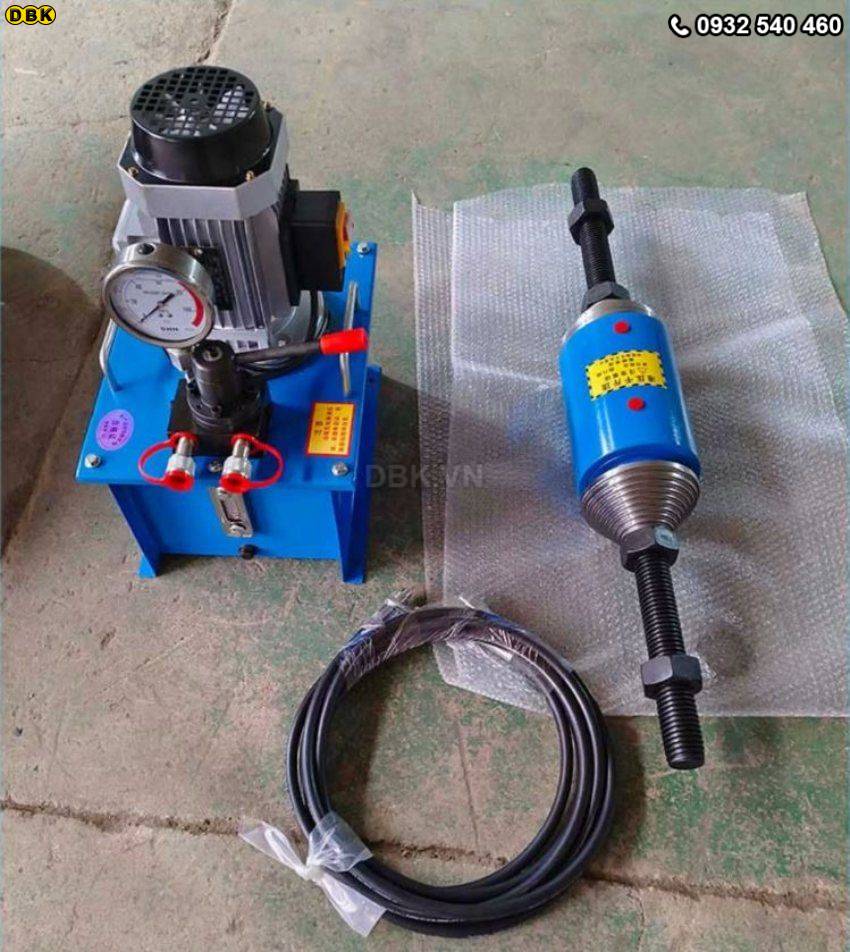

Bơm tay và bơm điện 220V

Hai phương thức bơm cho phép sử dụng bộ ép trong các điều kiện làm việc khác nhau. Bơm điện sử dụng nguồn 220V, còn bơm tay được sử dụng khi không có nguồn điện tại vị trí sửa chữa.

Hai ống dầu dài 5m kết nối bơm với cụm xi lanh, cho phép bố trí nguồn thủy lực cách vị trí ép một khoảng nhất định. Khi đặt ống, cần tránh gập hoặc xoắn đường dầu làm ảnh hưởng đến quá trình cấp dầu.

Ty ren Ø50 × 1000mm

Ty ren Ø50mm, dài 1000mm là bộ phận truyền lực và liên kết trong cơ cấu ép. Khi tháo bạc, ty cần được đặt thẳng theo trục của bạc để lực từ xi lanh truyền đúng hướng.

Xi lanh có hành trình 100mm, trong khi phạm vi ép tối đa ≤180mm. Hai thông số này cần được tính đến khi bố trí khoảng cách giữa đầu ép và chi tiết, đặc biệt tại những vị trí bạc nằm sâu trong kết cấu máy.

Căn tâm khi tháo bạc ắc

Đầu ép lệch tâm có thể làm bạc nghiêng khi dịch chuyển, khiến lực cản tăng và tạo tải lệch lên cơ cấu ép. Vì vậy, tâm của đầu ép, bạc và phương chuyển động của xi lanh cần được căn chỉnh trước khi tạo áp suất.

Với bạc bị kẹt do rỉ sét hoặc biến dạng, việc tăng lực không phải lúc nào cũng giải quyết được vấn đề. Kiểm tra nguyên nhân kẹt và điều kiện lắp ghép trước khi tiếp tục tăng áp sẽ hạn chế tải lệch lên bộ ép.

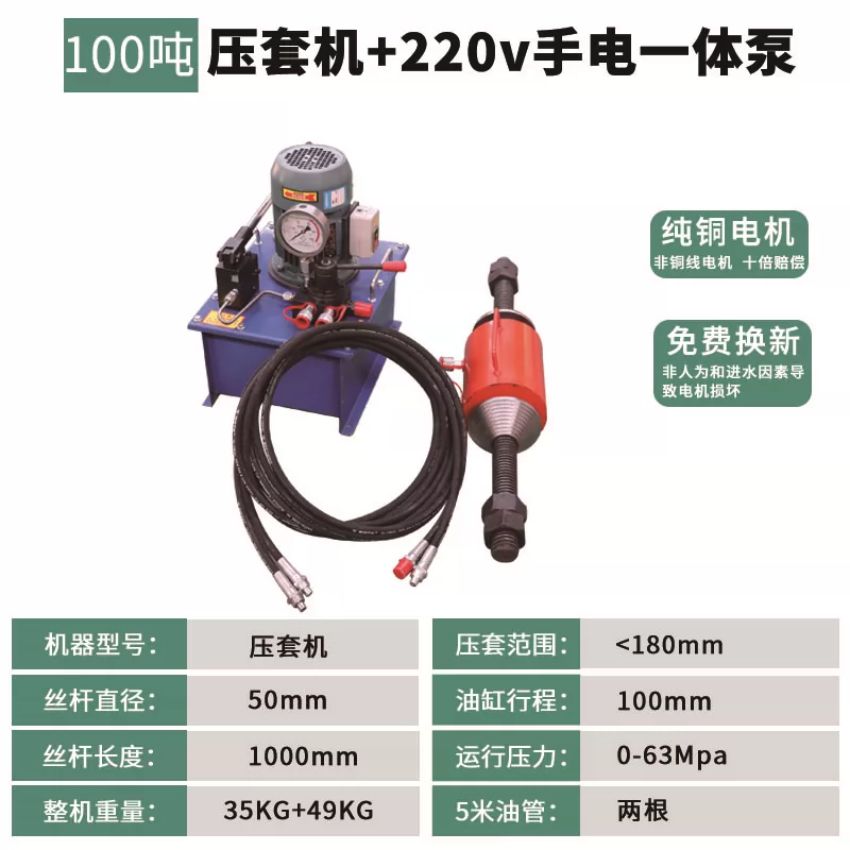

Thông số kỹ thuật

• Lực ép tối đa: 100 tấn
• Cấu hình bơm: bơm tay và bơm điện
• Điện áp bơm điện: 220V
• Áp suất làm việc: 0–63MPa
• Đường kính ty ren: 50mm
• Chiều dài ty ren: 1000mm
• Hành trình xi lanh: 100mm
• Phạm vi ép: ≤180mm
• Ống dầu thủy lực: 2 × 5m
• Khối lượng cụm máy ép: 35kg
• Khối lượng bơm: 49kg
• Tổng khối lượng: 84kg
