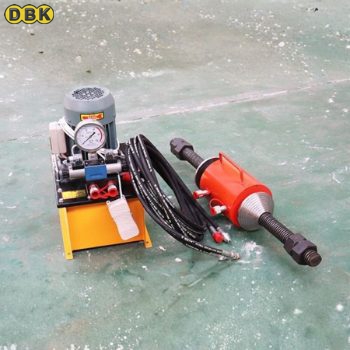

Máy ép bạc ắc gầu

Trong quá trình sử dụng, bạc lót và chốt ắc trên các cụm khớp máy xúc sẽ dần mài mòn, làm giảm độ chính xác và ảnh hưởng đến khả năng vận hành. Để tháo lắp nhanh, đúng kỹ thuật và hạn chế hư hỏng kết cấu, máy ép bạc ắc gầu là thiết bị được nhiều xưởng sửa chữa và đơn vị thi công ưu tiên lựa chọn.

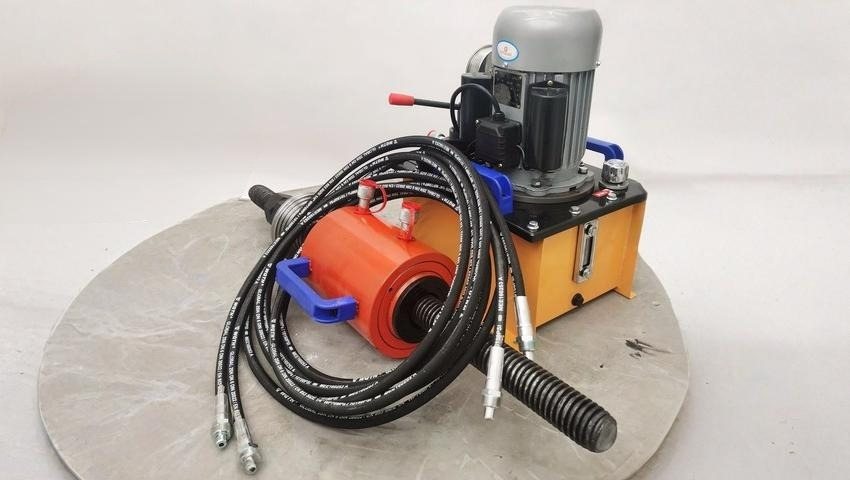

Máy ép bạc ắc gầu là gì?

Máy ép bạc ắc gầu (hay còn gọi là máy đóng bạc máy xúc), thiết bị thủy lực chuyên dụng này dùng để tháo lắp bạc lót và chốt ắc trên các cụm khớp của máy công trình bằng lực ép lớn, ổn định và chính xác. Thiết bị sử dụng xi lanh thủy lực kết hợp bộ đầu ép chuyên dụng, giúp đảm bảo độ đồng tâm, hạn chế biến dạng bề mặt lắp ghép và bảo vệ kết cấu chi tiết. Máy được ứng dụng rộng rãi trong bảo dưỡng, phục hồi và sửa chữa các cụm tay cần, tay gầu, gầu đào cùng nhiều khớp chịu tải trên máy xúc và các thiết bị công trình hạng nặng.

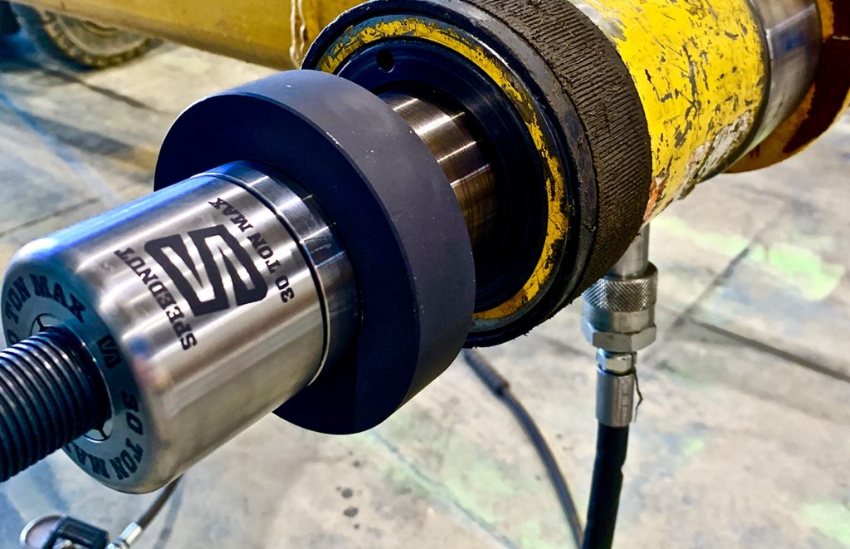

Khi nào phải sử dụng máy ép bạc ắc gầu?

• Tháo bạc lót đã mòn hoặc biến dạng nhằm chuẩn bị cho quá trình thay thế chính xác.
• Lắp bạc mới với lực ép đồng đều, đảm bảo độ đồng tâm và dung sai lắp ghép tiêu chuẩn.
• Thay chốt ắc bị mài mòn, cong vênh hoặc kẹt cứng sau thời gian vận hành liên tục.
• Bảo dưỡng định kỳ các cụm khớp chuyển động để duy trì độ ổn định và tuổi thọ thiết bị.
• Phục hồi cụm khớp sau hàn doa lỗ, bảo đảm bạc lót lắp đúng kích thước thiết kế.
• Sửa chữa máy xúc, máy đào hoặc thiết bị công trình có bạc lót và chốt bị hư hỏng.
• Giảm sức lao động thủ công, nâng cao hiệu quả sửa chữa và đảm bảo an toàn thi công.

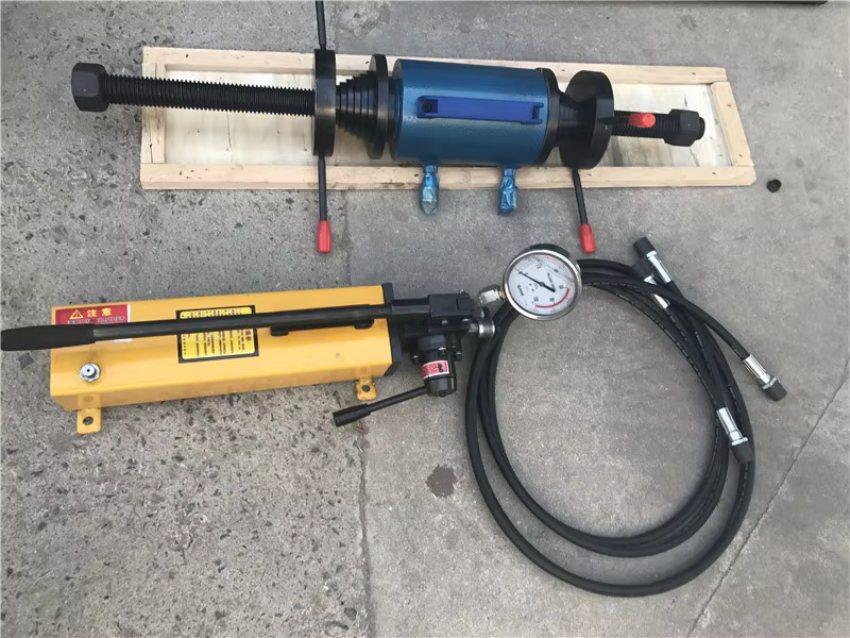

Những bộ phận cấu tạo máy ép bạc ắc gầu

Máy ép bạc ắc gầu được thiết kế để tạo và truyền lực ép lớn nhằm tháo lắp bạc lót, chốt ắc trên các cụm khớp của máy công trình mà không làm biến dạng bề mặt lắp ghép. Tùy theo từng dòng máy và tải trọng làm việc, cấu tạo có thể khác nhau, nhưng hầu hết đều bao gồm các bộ phận chính sau:

Xi lanh thủy lực

Xi lanh thủy lực là bộ phận tạo lực ép chính của thiết bị, chuyển đổi áp suất dầu thành lực tịnh tiến để đẩy hoặc kéo bạc lót ra khỏi vị trí lắp ghép. Tùy từng model, xi lanh có thể tạo lực ép từ 50 đến trên 100 tấn, đáp ứng yêu cầu sửa chữa các cụm khớp chịu tải lớn trên máy xúc và máy công trình.

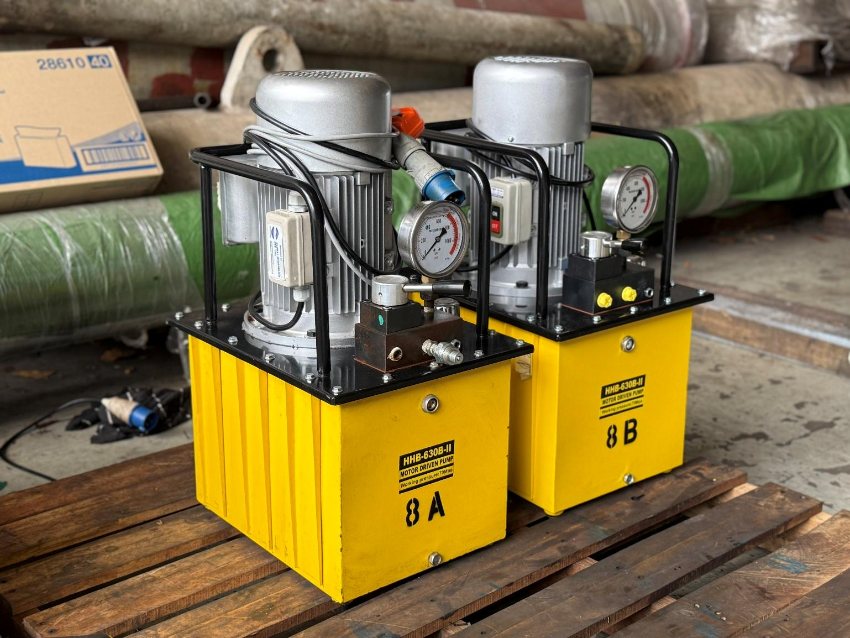

Bơm thủy lực

Bơm thủy lực có nhiệm vụ cung cấp dầu áp suất cao cho xi lanh hoạt động. Thiết bị có thể sử dụng bơm tay, bơm điện hoặc bơm khí nén, giúp tạo áp suất ổn định, duy trì lực ép liên tục và nâng cao hiệu quả trong quá trình tháo lắp bạc.

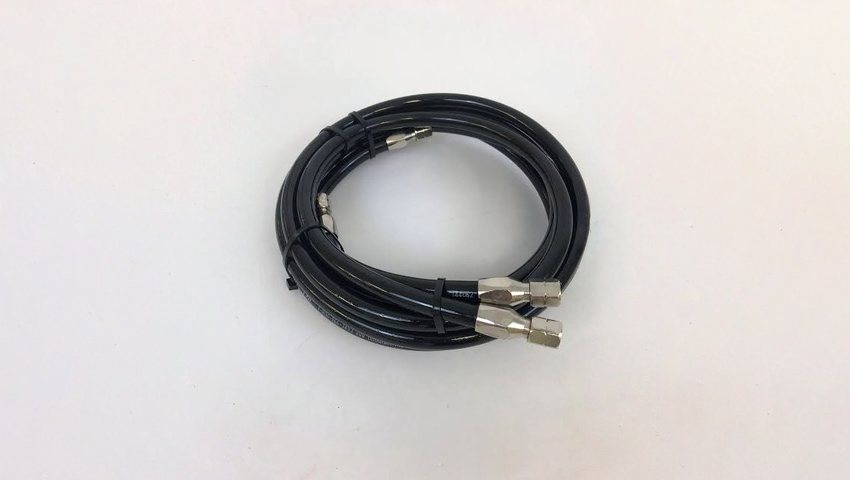

Ống dẫn dầu áp lực cao

Ống dẫn dầu kết nối bơm thủy lực với xi lanh, đảm nhiệm việc truyền dầu áp suất cao đến cơ cấu chấp hành. Bộ phận này được chế tạo từ vật liệu chịu áp lực lớn, đảm bảo độ kín khít và an toàn khi hệ thống vận hành dưới tải trọng cao.

Thanh kéo ren

Thanh kéo ren là bộ phận đặc trưng của máy ép bạc ắc gầu chuyên dụng. Được chế tạo từ thép cường độ cao, thanh ren được lắp xuyên qua bạc lót và cụm khớp để liên kết xi lanh với các đầu ép, tạo thành một hệ thống truyền lực đồng trục giúp tháo hoặc lắp bạc chính xác, hạn chế lệch tâm và hư hỏng kết cấu.

Bộ đầu ép và đầu kéo

Bộ đầu ép, đầu kéo (Adapter) là chi tiết tiếp xúc trực tiếp với bạc lót trong quá trình làm việc. Các đầu ép được gia công với nhiều kích thước khác nhau nhằm phù hợp với từng loại bạc, giúp truyền lực đồng đều lên bề mặt bạc, giảm nguy cơ biến dạng và bảo vệ tai gầu khỏi hư hỏng.

Đai ốc khóa và vòng chặn

Đai ốc khóa và vòng chặn được lắp ở hai đầu thanh kéo ren để cố định toàn bộ cụm ép trong quá trình vận hành. Bộ phận này giúp giữ các chi tiết luôn ở đúng vị trí, đảm bảo lực ép được truyền ổn định và an toàn ngay cả khi làm việc với tải trọng lớn.

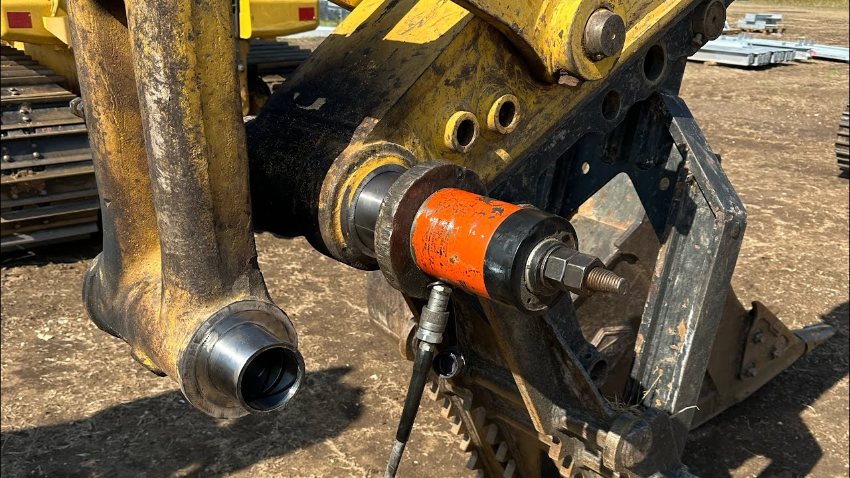

Lợi ích khi sử dụng máy ép bạc ắc gầu

• Duy trì lực ép đồng trục, đảm bảo bạc lót và chốt ắc lắp đúng vị trí thiết kế.
• Kiểm soát lực ép chính xác, hạn chế nứt, giãn hoặc biến dạng bề mặt tai gầu lắp ghép.
• Loại bỏ tải trọng va đập từ phương pháp đóng búa, bảo vệ kết cấu và chi tiết liên kết.
• Đảm bảo bạc lót tiếp xúc đồng đều với lỗ lắp, giảm hiện tượng lệch tâm và mài mòn.
• Rút ngắn chu trình tháo lắp, giảm thời gian ngừng thiết bị trong quá trình bảo dưỡng định kỳ.
• Hạn chế sai số lắp ghép, duy trì dung sai kỹ thuật theo yêu cầu của nhà sản xuất thiết bị.
• Giảm tải thao tác thủ công, hỗ trợ kỹ thuật viên xử lý hiệu quả các cụm khớp chịu tải lớn.
• Tăng độ ổn định của cụm khớp sau lắp ráp, góp phần kéo dài tuổi thọ bạc lót và chốt ắc.

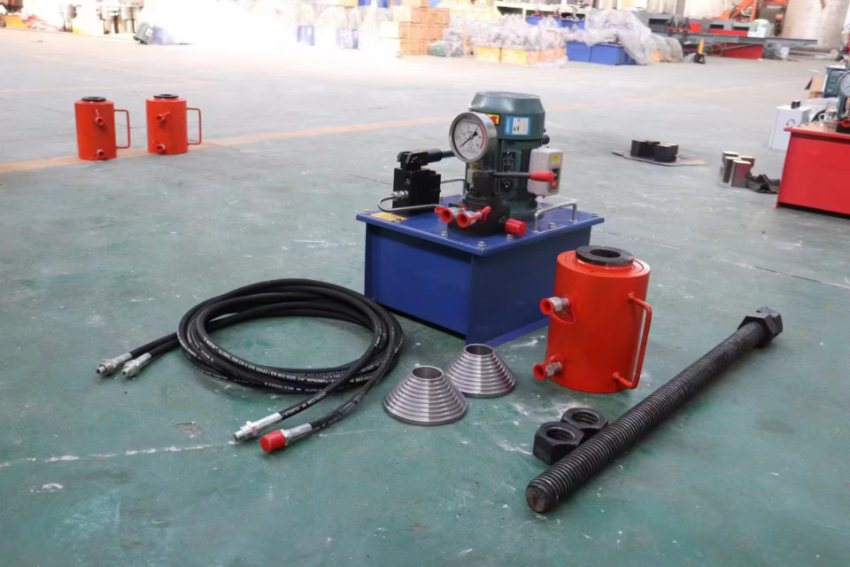

Nguyên lý hoạt động máy ép bạc ắc gầu

Máy ép bạc ắc gầu hoạt động theo nguyên lý truyền động thủy lực, trong đó áp suất dầu được chuyển đổi thành lực ép tuyến tính lớn để tháo hoặc lắp bạc lót, chốt ắc trên các cụm khớp của máy công trình. Nhờ khả năng tạo lực ép ổn định và được kiểm soát chính xác, thiết bị có thể xử lý các mối ghép ép chặt (Interference Fit) mà không gây biến dạng kết cấu hoặc hư hỏng bề mặt lắp ghép.

Ở các cụm tay cần, tay gầu và gầu đào, bạc lót thường được lắp theo phương pháp ép chặt, nghĩa là đường kính ngoài của bạc lớn hơn một lượng rất nhỏ so với đường kính lỗ lắp. Vì vậy, quá trình tháo hoặc lắp bạc đòi hỏi lực ép lớn, thường từ 30 đến trên 100 tấn, đồng thời phải đảm bảo bạc luôn được dịch chuyển đúng tâm để duy trì độ chính xác của mối ghép.

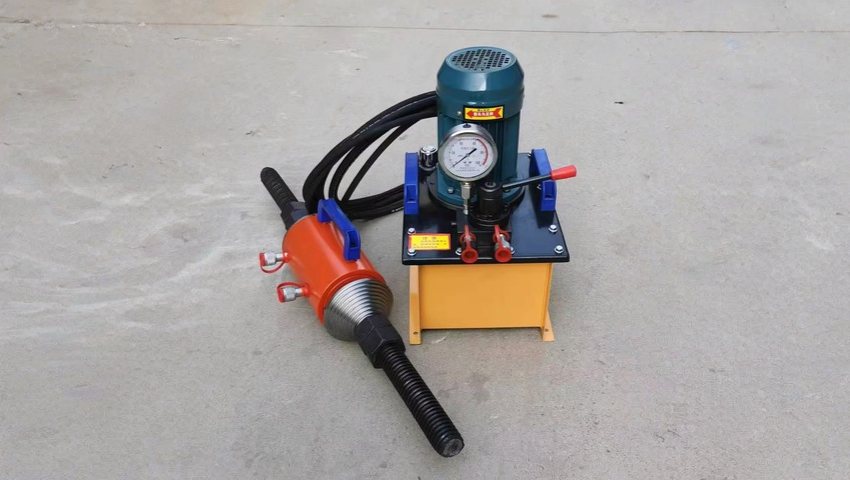

Máy ép bạc ắc gầu dùng cho những loại máy nào?

Máy ép bạc ắc gầu được sử dụng để tháo lắp bạc lót và chốt ắc trên hầu hết các thiết bị công trình sử dụng mối ghép ép (Press Fit). Với nhiều mức lực ép và bộ đầu ép thay thế linh hoạt, thiết bị đáp ứng tốt nhu cầu bảo dưỡng, sửa chữa từ máy cỡ nhỏ đến máy hạng nặng.

• Máy xúc bánh xích: Tháo lắp bạc và chốt tại tay cần, tay gầu, gầu đào, cần chính và hệ thống gầm.
• Máy xúc bánh lốp: Bảo dưỡng các cụm khớp chuyển động, bạc lót và chốt chịu tải trọng lớn.
• Máy xúc mini: Thay thế bạc lót, chốt ắc với lực ép phù hợp, đảm bảo độ chính xác lắp ghép.
• Máy ủi, máy xúc lật: Phục vụ công tác bảo dưỡng hệ thống khớp liên kết và các chi tiết chịu mài mòn.
• Thiết bị khai thác và máy công trình hạng nặng: Tháo lắp bạc trên các cụm khớp có tải trọng lớn, yêu cầu lực ép cao và ổn định.

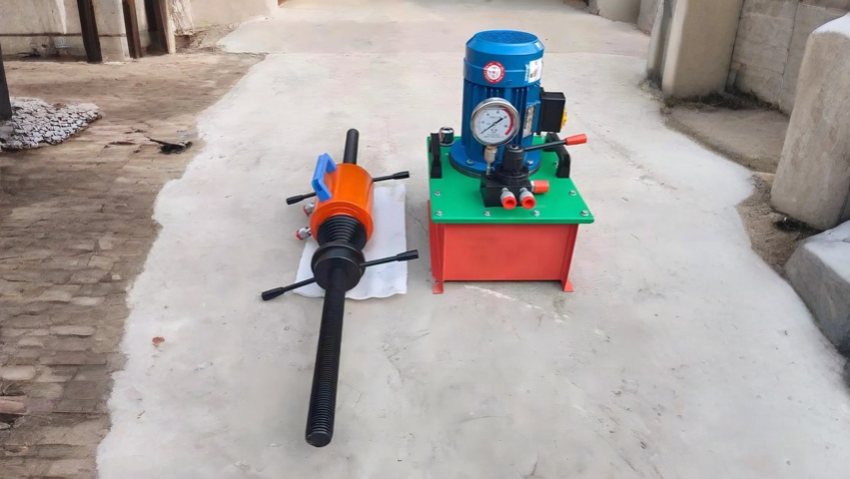

Khi nào cần hàn doa trước khi ép bạc mới?

Trước khi ép bạc mới, kỹ thuật viên cần kiểm tra tình trạng lỗ lắp tại các cụm tay cần, tay gầu, gầu đào hoặc các khớp chịu tải. Nếu lỗ lắp xuất hiện tình trạng mòn, oval hóa, lệch tâm hoặc kích thước vượt quá dung sai thiết kế, việc ép bạc mới trực tiếp sẽ không đảm bảo chất lượng lắp ghép.

Trong những trường hợp này, cần hàn đắp phục hồi kết hợp doa lỗ để đưa lỗ lắp về đúng kích thước và độ đồng tâm theo tiêu chuẩn kỹ thuật trước khi tiến hành ép bạc. Nếu bỏ qua công đoạn này, bạc lót có thể không đạt độ kín khít cần thiết, dẫn đến hiện tượng xoay bạc, lỏng khớp, mài mòn không đều và làm giảm tuổi thọ của toàn bộ cụm liên kết.

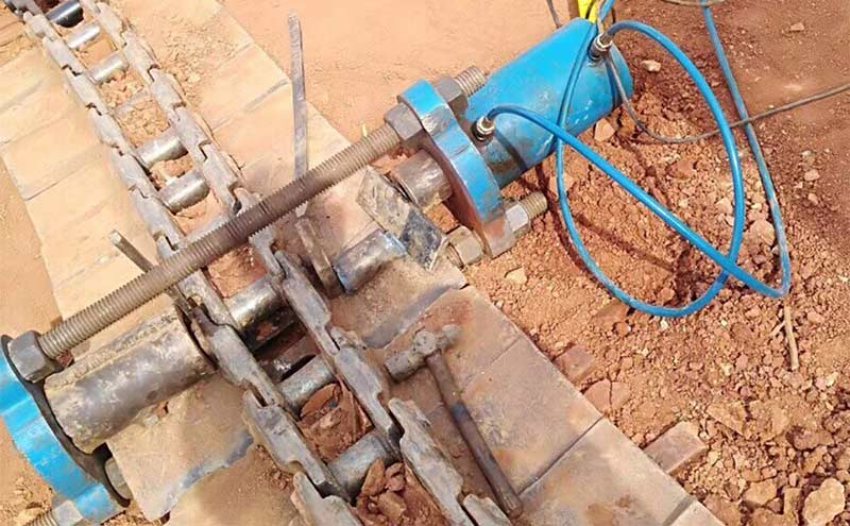

Những lỗi thường gặp khi sử dụng máy ép bạc ắc gầu.

• Chọn sai đầu ép làm lực phân bố không đều, dễ gây biến dạng bạc lót khi ép.
• Căn chỉnh lệch tâm giữa xi lanh và bạc khiến bề mặt lắp ghép bị trầy xước nghiêm trọng.
• Sử dụng adapter không đúng kích thước làm giảm độ chính xác và hiệu quả của lực ép.
• Không vệ sinh lỗ lắp trước khi ép dễ gây kẹt bạc hoặc sai lệch vị trí lắp.
• Vận hành vượt áp suất cho phép làm giảm tuổi thọ xi lanh và hệ thống thủy lực thiết bị.
• Thường xuyên kiểm tra rò rỉ dầu để duy trì áp suất ổn định và hiệu suất làm việc tối ưu.
• Kiểm tra thanh kéo ren, đầu nối định kỳ nhằm đảm bảo khả năng truyền lực an toàn ổn định.
• Đảm bảo độ đồng trục giữa các chi tiết giúp quá trình ép diễn ra chính xác và bền bỉ.

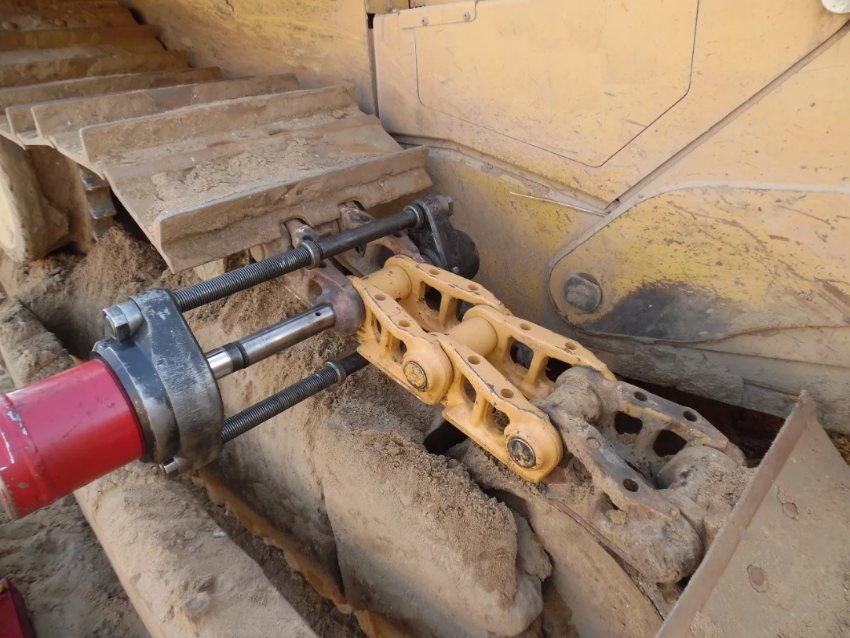

Các sai số cần lưu ý khi vận hành máy ép bạc ắc gầu

Trong quá trình ép bạc, việc kiểm soát các sai số kỹ thuật là yếu tố quan trọng giúp đảm bảo độ chính xác của mối ghép và tuổi thọ chi tiết.

1. Độ đồng tâm

Sai lệch thường không nên vượt quá 0,02–0,05 mm nhằm đảm bảo bạc lót phân bố tải đều sau khi lắp.

2. Độ oval của lỗ lắp

Giá trị mài mòn thông thường không nên vượt quá 0,05–0,10 mm. Nếu lớn hơn, nên hàn đắp và doa phục hồi trước khi ép bạc mới.

3. Độ côn của lỗ lắp

Nên duy trì trong khoảng ≤ 0,03–0,05 mm để tránh hiện tượng bạc lắp lệch hoặc tiếp xúc không đều.

4. Độ vuông góc khi ép

Xi lanh, thanh kéo ren và bạc lót cần được căn chỉnh theo phương đồng trục, hạn chế sai lệch góc để tránh xước bề mặt hoặc kẹt bạc.

5. Dung sai lắp ghép

Sau khi ép hoàn tất, bạc phải đạt độ kín khít theo tiêu chuẩn của nhà sản xuất, không xuất hiện khe hở, xoay bạc hoặc dịch chuyển trong lỗ lắp.

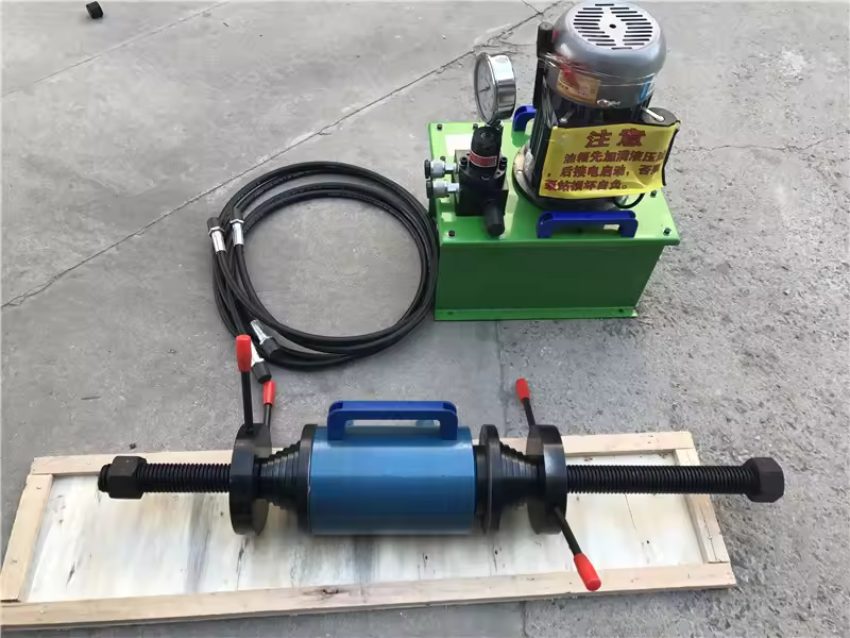

Những lưu ý kỹ thuật khi sử dụng máy ép bạc ắc gầu

• Kiểm tra xi lanh, bơm thủy lực và các đầu nối trước mỗi lần vận hành thiết bị.
• Lựa chọn adapter đúng kích thước nhằm đảm bảo lực ép phân bố đồng đều trên bạc lót.
• Căn chỉnh xi lanh, thanh kéo ren và bạc lót luôn đồng trục trong suốt quá trình ép.
• Tăng áp suất thủy lực từ từ, tránh tạo tải trọng đột ngột gây hư hỏng chi tiết lắp ghép.
• Không vận hành khi phát hiện rò rỉ dầu hoặc áp suất hệ thống thủy lực bất thường.
• Theo dõi hành trình xi lanh liên tục để phát hiện sớm hiện tượng kẹt hoặc lệch bạc lót.
• Xả hoàn toàn áp suất sau khi hoàn tất công việc trước khi tháo bộ đầu ép chuyên dụng.
• Bảo dưỡng định kỳ, thay dầu và kiểm tra phớt làm kín để duy trì hiệu suất ổn định.

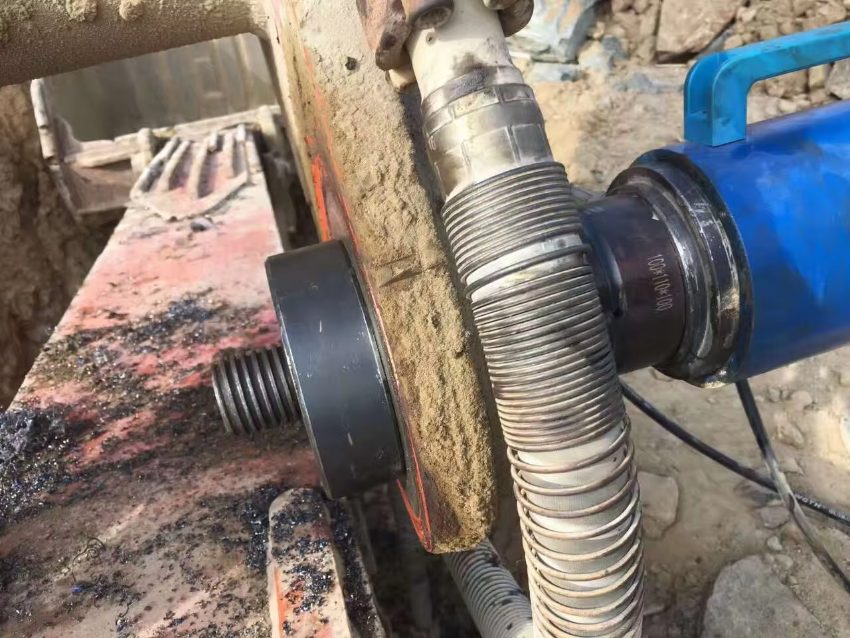

Kinh nghiệm chọn mua máy ép bạc ắc gầu

• Chọn lực ép phù hợp với kích thước bạc lót và tải trọng của từng dòng máy.
• Ưu tiên xi lanh thủy lực có lực ép ổn định, đáp ứng cường độ làm việc liên tục cao.
• Kiểm tra bộ đầu ép tương thích nhiều đường kính bạc nhằm tăng tính linh hoạt sử dụng.
• Lựa chọn thanh kéo ren chế tạo từ thép cường độ cao, chịu tải và chống biến dạng tốt.
• Đánh giá chất lượng bơm thủy lực, đảm bảo áp suất ổn định và khả năng kiểm soát lực ép.
• Ưu tiên kết cấu khung chắc chắn, gia công chính xác để duy trì độ ổn định khi vận hành.
• Chọn nhà cung cấp có chính sách bảo hành, phụ tùng đầy đủ và hỗ trợ kỹ thuật lâu dài.
• Cân nhắc nhu cầu sửa chữa hiện trường hoặc trong xưởng để lựa chọn dòng máy phù hợp.

Máy ép bạc ắc gầu có mức giá trên thị trường là bao nhiêu?

Máy ép bạc ắc gầu trên thị trường hiện có nhiều mức lực ép và cấu hình khác nhau, do đó giá bán cũng có sự chênh lệch. Dưới đây là bảng giá tham khảo theo từng phân khúc phổ biến.

Lưu ý: Mức giá chỉ mang tính tham khảo và có thể thay đổi tùy theo cấu hình, thương hiệu, phụ kiện đi kèm và thời điểm mua hàng.

Nơi phân phối máy ép bạc ắc gầu giá tốt chính hãng?

Lựa chọn DBK Việt Nam là lựa chọn một giải pháp toàn diện, từ tư vấn kỹ thuật đến dịch vụ hậu mãi. Chúng tôi cung cấp các dòng máy ép bạc ắc gầu chất lượng cao, đáp ứng đa dạng nhu cầu sửa chữa máy công trình với mức giá cạnh tranh cùng nhiều chính sách hỗ trợ dành cho doanh nghiệp và xưởng cơ khí.

Khi mua máy ép bạc ắc gầu tại DBK Việt Nam, quý khách sẽ nhận được:

• Tư vấn lựa chọn lực ép và cấu hình máy phù hợp từng nhu cầu sửa chữa thực tế.
• Cam kết cung cấp sản phẩm chính hãng, đầy đủ chứng từ, hóa đơn VAT và xuất xứ rõ ràng.
• Áp dụng chính sách bảo hành minh bạch, hỗ trợ xử lý nhanh mọi sự cố kỹ thuật phát sinh.
• Hướng dẫn lắp đặt, vận hành và bảo dưỡng thiết bị đúng quy trình kỹ thuật của nhà sản xuất.
• Cung cấp đầy đủ linh kiện, phụ kiện và vật tư thay thế chính hãng khi khách hàng cần.
• Giao hàng nhanh trên toàn quốc, đảm bảo tiến độ và rút ngắn thời gian đưa máy vào sử dụng.
• Hỗ trợ đổi trả theo chính sách, đảm bảo tối đa quyền lợi trong từng giao dịch mua bán.
• Đội ngũ kỹ thuật giàu kinh nghiệm, tư vấn giải pháp tối ưu cho từng yêu cầu sửa chữa.
