Máy Hàn Cáp Quang

Máy hàn cáp quang (Fiber Optic Cable Welding Machine) là thiết bị quan trọng trong thi công, bảo trì hệ thống viễn thông hiện đại. Với độ chính xác cao, thao tác nhanh chóng, sản phẩm giúp đảm bảo tín hiệu ổn định và giảm thiểu suy hao. DBK Việt Nam mang đến nhiều model chính hãng, giá cạnh tranh.

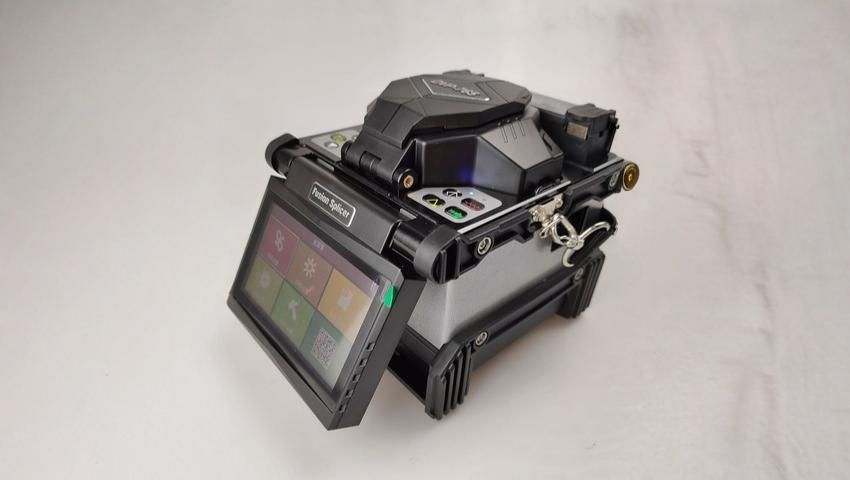

Máy hàn cáp quang là gì?

Máy hàn cáp quang hay máy hàn quang là thiết bị chuyên dụng dùng để nối hai sợi quang lại với nhau bằng cách nung chảy lõi sợi ở nhiệt độ cao và ghép khít chúng. Quá trình này giúp đảm bảo tín hiệu ánh sáng truyền tải liên tục, suy hao thấp, và duy trì chất lượng đường truyền. Máy hàn quang này thường được dùng trong triển khai mạng viễn thông, truyền hình, internet FTTH, FTTx và các hệ thống cáp quang đường dài.

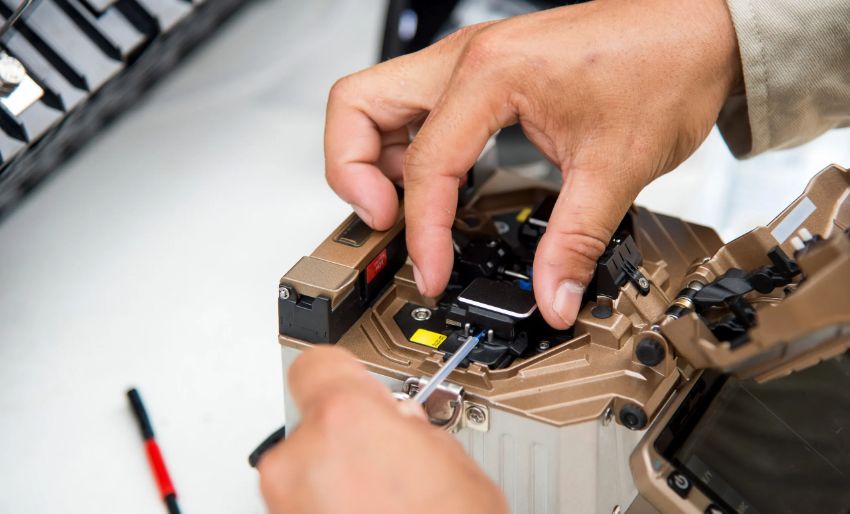

Máy hàn cáp quang hiện nay chủ yếu chia thành 2 loại theo công nghệ căn chỉnh:

• Máy hàn căn chỉnh theo vỏ (Cladding Alignment): Gọn nhẹ, giá rẻ, tốc độ hàn nhanh nhưng suy hao cao hơn, độ chính xác thấp. Thường dùng cho thi công FTTH, FTTx.

• Máy hàn căn chỉnh theo lõi (Core Alignment): Độ chính xác cao, suy hao cực thấp chỉ 0.01 – 0.02 dB, thích hợp cho mạng trục và tuyến đường dài.

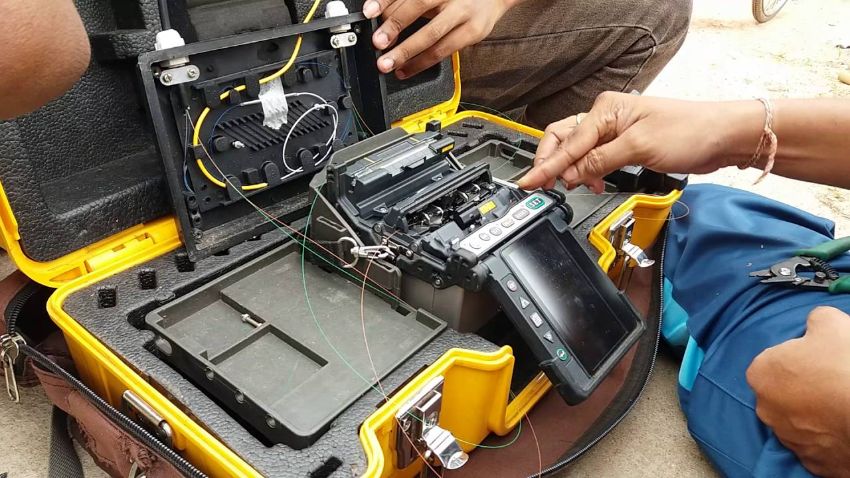

Tầm quan trọng của máy hàn cáp quang trong viễn thông

Trong ngành viễn thông, đường truyền ổn định và tốc độ cao phụ thuộc rất lớn vào chất lượng mối hàn sợi quang. Nếu hàn không chính xác, tín hiệu sẽ bị suy hao, ảnh hưởng đến tốc độ internet và chất lượng dịch vụ.

Lợi ích mà máy hàn cáp quang mang lại:

• Máy hàn sợi quang giúp giảm suy hao tín hiệu xuống chỉ khoảng 0.01 – 0.05 dB.

• Quá trình hàn nhanh chóng, chỉ mất 8 – 12 giây, tiết kiệm nhiều thời gian thi công.

• Mối hàn tạo ra bền chắc, chịu rung lắc tốt, chống bụi và chống ẩm hiệu quả.

• Tuyến cáp quang duy trì ổn định lâu dài, giảm số lần sửa chữa và bảo dưỡng định kỳ.

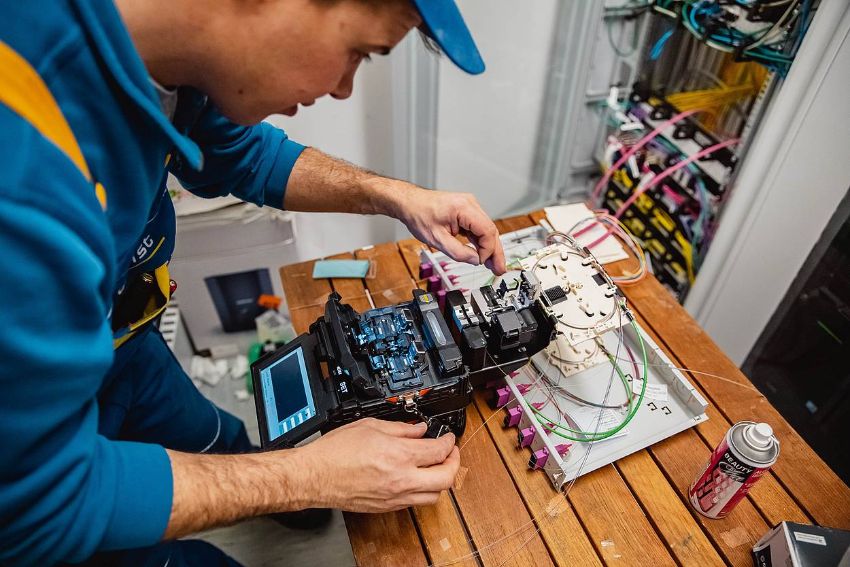

Cấu tạo chi tiết của máy hàn cáp quang

Một máy hàn cáp quang tiêu chuẩn thường có các bộ phận chính:

• Màn hình hiển thị: thường là LCD màu, hỗ trợ phóng to lõi sợi quang để căn chỉnh.

• Bệ kẹp sợi quang: giữ cố định hai đầu sợi quang cần hàn.

• Hệ thống căn chỉnh: sử dụng camera kép để căn chỉnh theo lõi (Core Alignment) hoặc theo vỏ (Cladding Alignment).

• Điện cực hồ quang: tạo nhiệt độ cao (2000 – 3000°C) để nung chảy và ghép nối sợi quang.

• Pin sạc/nguồn: cho phép làm việc liên tục ngoài hiện trường.

• Khoang sấy mối hàn: dùng ống co nhiệt để bảo vệ sau khi hàn.

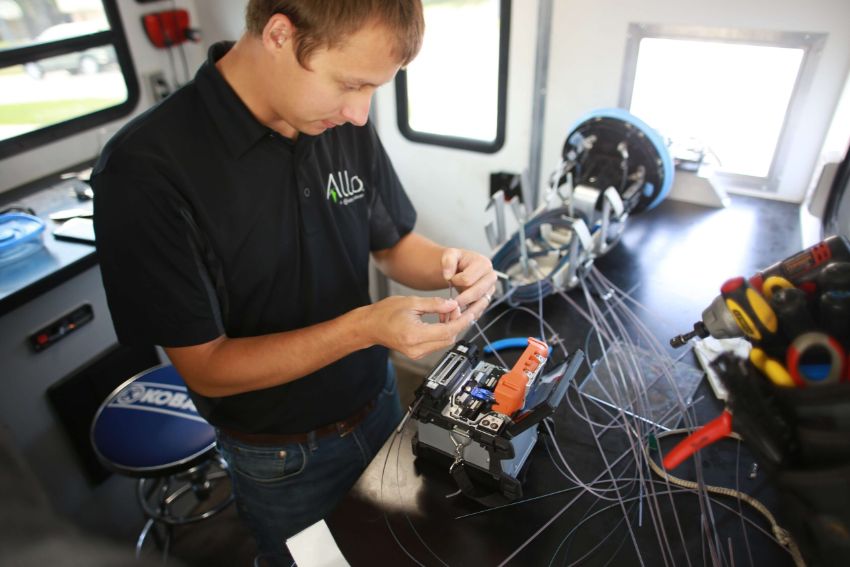

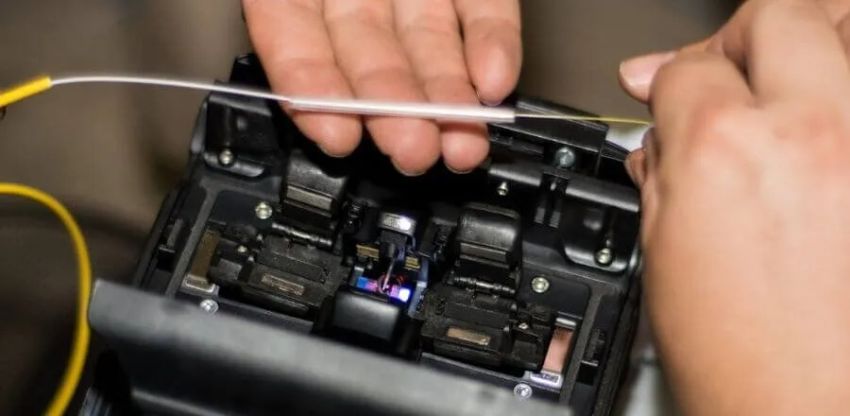

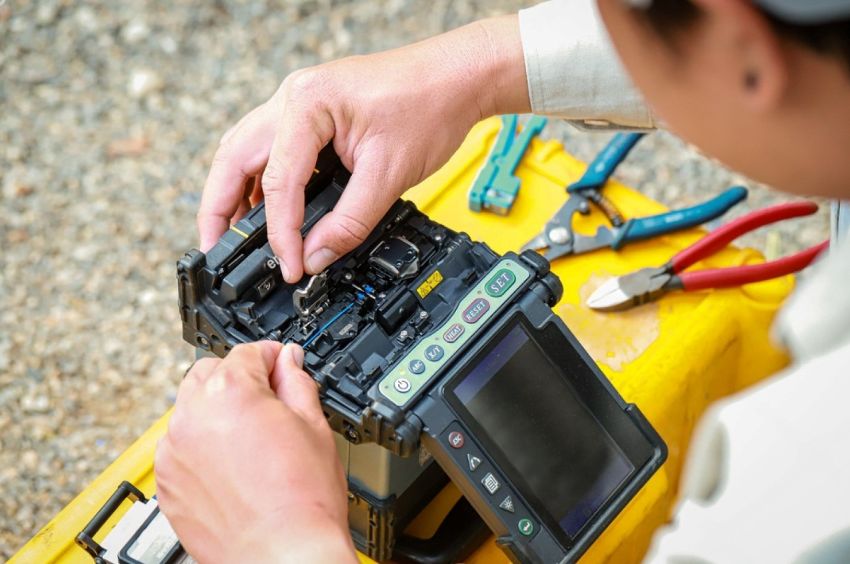

Quy trình các bước sử dụng máy hàn cáp quang chuẩn kỹ thuật

Quy trình mà DBK Việt Nam đưa ra sau đây sẽ giúp đảm bảo mối hàn ổn định, suy hao cực thấp và độ bền cơ học cao, phù hợp cho cả thi công FTTH lẫn mạng trục đường dài. Để tạo ra mối hàn chất lượng cao, kỹ thuật viên cần nên tuân thủ đầy đủ các bước sau:

Bước 1: Chuẩn bị và xử lý sợi quang

• Dùng kìm tuốt vỏ sợi quang chuyên dụng để loại bỏ lớp vỏ bảo vệ bên ngoài, tránh làm trầy xước lõi.

• Làm sạch phần lõi bằng gạc thấm cồn isopropyl 99% nhằm loại bỏ hoàn toàn bụi bẩn, dầu mỡ và tạp chất.

• Sử dụng dao cắt sợi quang chính xác cao để tạo bề mặt cắt vuông góc tuyệt đối (90°), đảm bảo bề mặt tiếp xúc phẳng, không sứt mẻ.

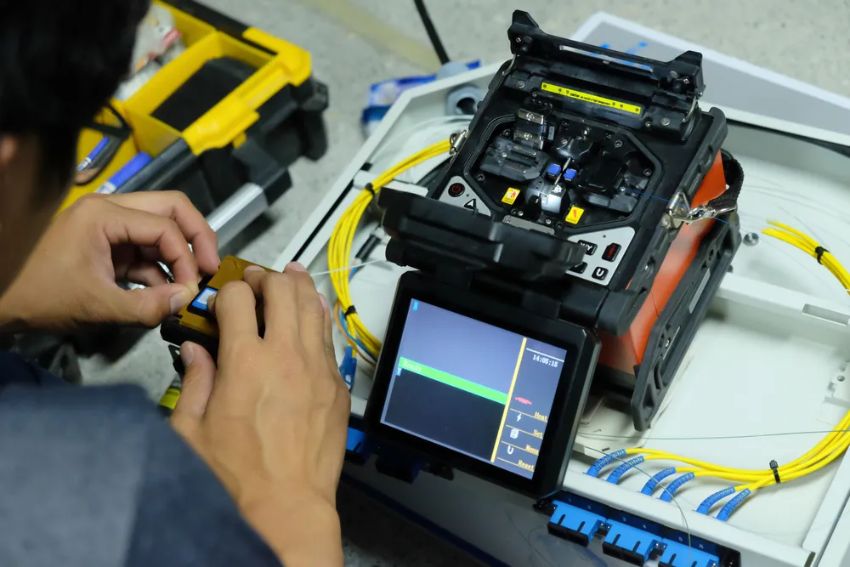

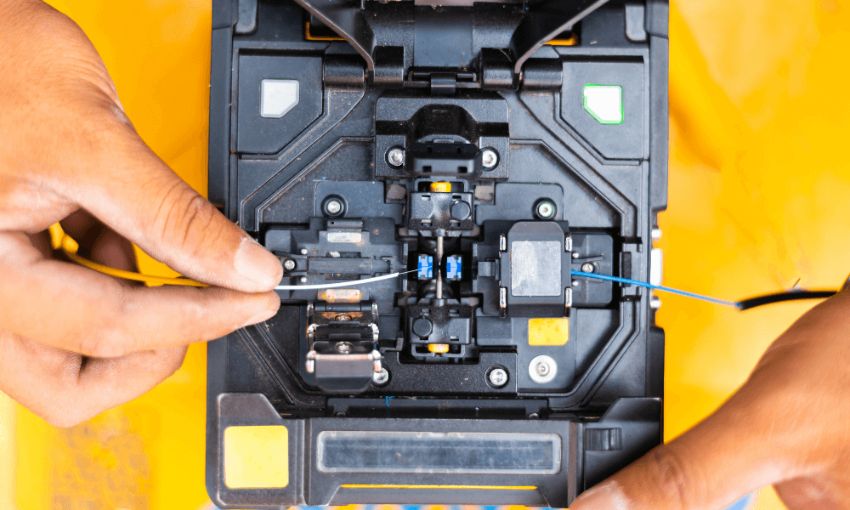

Bước 2: Cố định sợi quang vào bệ kẹp máy hàn

• Đặt sợi quang đã được cắt và làm sạch vào holder (bệ kẹp) của máy hàn.

• Đảm bảo sợi không bị cong, trượt hoặc sai lệch vị trí.

• Quan sát kỹ bằng mắt thường hoặc kính hiển vi tích hợp để kiểm tra đầu sợi có vết nứt, xước hay không.

Bước 3: Căn chỉnh bằng hệ thống camera quang học

• Máy hàn quang sử dụng hệ thống camera kép độ phân giải cao, phóng to hình ảnh sợi quang để căn chỉnh chính xác.

• Có thể lựa chọn chế độ căn chỉnh theo vỏ bọc (Cladding Alignment) hoặc theo lõi sợi (Core Alignment), tùy thuộc vào yêu cầu chất lượng đường truyền.

• Kỹ thuật viên theo dõi màn hình hiển thị, tinh chỉnh để hai sợi nằm đồng trục, hạn chế sai số căn chỉnh.

Bước 4: Tiến hành hàn bằng hồ quang điện cực

• Khi đã căn chỉnh xong, máy kích hoạt điện cực phát tia hồ quang với nhiệt độ cực cao từ 2000 – 3000°C.

• Nhiệt lượng này làm lõi sợi quang nóng chảy và ép sát lại với nhau, tạo thành một mối hàn liền mạch, không khe hở.

• Quá trình hàn thường chỉ mất 1–2 giây, nhưng quyết định trực tiếp đến chất lượng truyền dẫn quang.

Bước 5: Đo suy hao và kiểm tra chất lượng mối hàn

• Máy hàn sẽ tự động ước tính độ suy hao chèn (Insertion Loss), thường dao động từ 0.01 – 0.05 dB.

• Nếu chỉ số suy hao vượt ngưỡng cho phép (ví dụ >0.1 dB), cần lặp lại từ bước cắt sợi và căn chỉnh để đảm bảo chất lượng.

• Ngoài ra, có thể dùng OTDR hoặc máy đo công suất quang để xác minh kết quả.

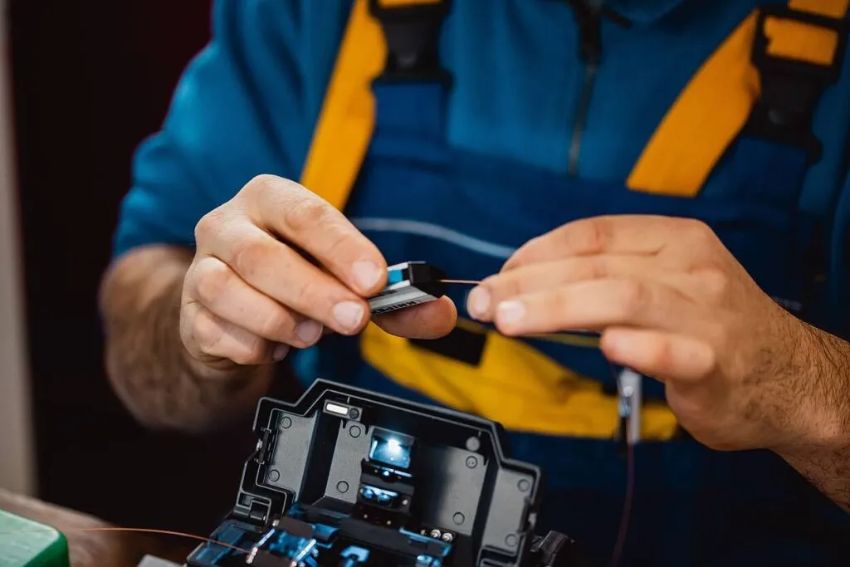

Bước 6: Gia cố và bảo vệ mối hàn

• Trượt ống co nhiệt (Heat Shrink Tube) vào đúng vị trí mối hàn.

• Đặt vào lò sấy co nhiệt tích hợp trên máy hàn để làm ống co ôm chặt sợi quang.

• Bước này giúp mối hàn tránh tác động từ môi trường: ẩm, bụi, va đập cơ học, tăng tuổi thọ và độ ổn định của đường truyền.

Những lỗi thường gặp ở máy hàn cáp quang và cách khắc phục

Để quý khách hàng có thể sử dụng thiết bị viễn thông kỹ thuật cao này một cách an toàn, dưới đây là những lỗi cơ bản thường gặp và cách khắc phục nhanh chóng:

*Lưu ý: Bảng trên chỉ áp dụng cho lỗi cơ bản. Với sự cố phức tạp, người dùng không nên tự ý xử lý mà nên mang máy đến cơ sở sửa chữa uy tín để đảm bảo an toàn và tránh hỏng hóc nặng hơn

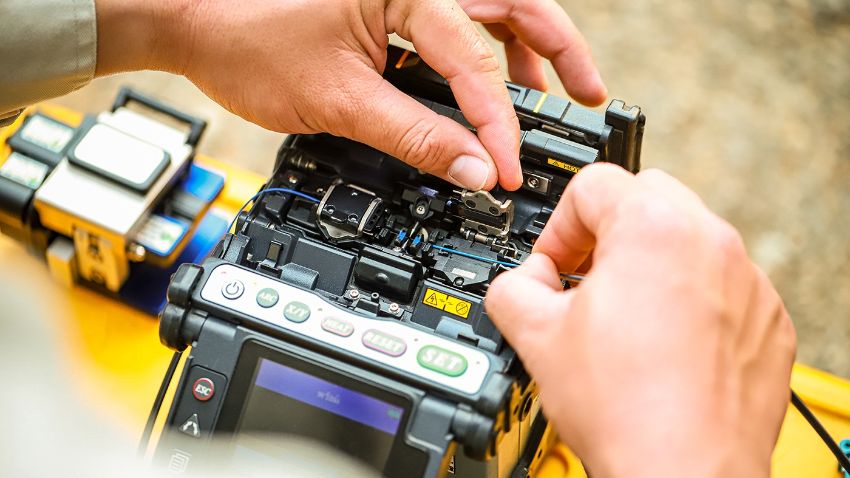

Những lưu ý kỹ thuật khi sử dụng máy hàn cáp quang

• Luôn vệ sinh sợi quang bằng cồn isopropyl để tránh bụi bẩn và dầu mỡ.

• Kiểm tra dao cắt sợi quang thường xuyên để đảm bảo mặt cắt vuông góc và phẳng.

• Cố định sợi quang vào holder chắc chắn, tránh cong gập hoặc trượt trong quá trình hàn.

• Điều chỉnh độ dài sợi quang lộ ra đúng chuẩn để camera quang học căn chỉnh chính xác.

• Đảm bảo điện cực trong máy hàn sạch, không bị bám muội than gây sai lệch hồ quang.

• Sử dụng ống co nhiệt chất lượng cao để bảo vệ mối hàn khỏi ẩm, bụi, va đập.

• Kiểm tra định kỳ độ suy hao mối hàn bằng OTDR để đảm bảo tiêu chuẩn truyền dẫn.

• Không hàn trong môi trường gió mạnh hoặc bụi bẩn để tránh suy hao quang học.

• Tránh va đập mạnh vào máy hàn quang học vì dễ gây lệch hệ thống căn chỉnh.

• Luôn tuân thủ hướng dẫn kỹ thuật của nhà sản xuất để kéo dài tuổi thọ thiết bị.

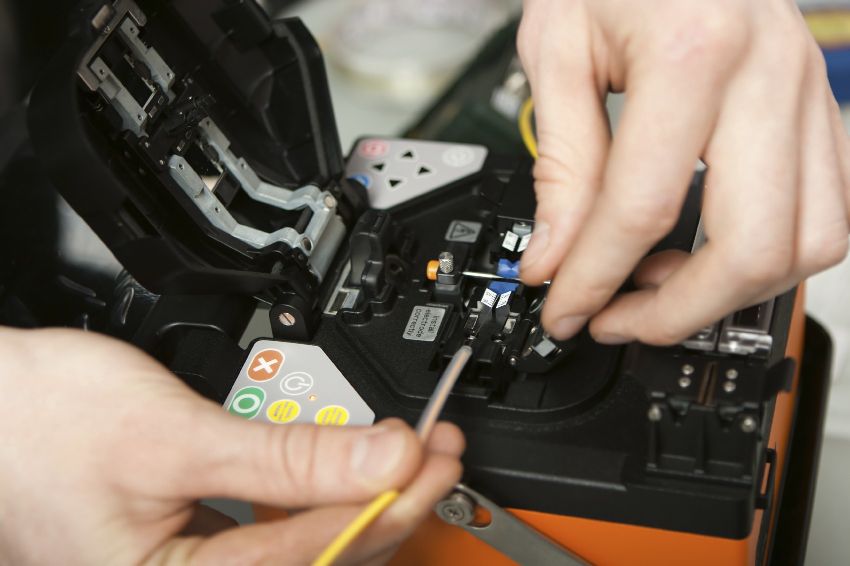

Kinh nghiệm chọn mua máy hàn cáp quang phù hợp

• Ưu tiên thương hiệu uy tín quốc tế, đảm bảo độ bền, chất lượng và dịch vụ hậu mãi.

• Kiểm tra tính năng căn chỉnh lõi quang, giúp giảm suy hao tín hiệu và tăng hiệu quả.

• Lựa chọn máy có tốc độ hàn nhanh, tiết kiệm thời gian, nâng cao năng suất công việc.

• Chú ý dung lượng pin lớn, hỗ trợ hàn liên tục tại công trình không có điện.

• Đảm bảo máy có khả năng đo suy hao tự động, kiểm tra ngay chất lượng mối hàn.

• Nên chọn máy dễ sử dụng, giao diện trực quan, phù hợp cả kỹ thuật viên mới.

• Xem xét khả năng chịu môi trường khắc nghiệt như bụi, ẩm, nhiệt độ cao, gió mạnh.

• Kiểm tra phụ kiện đi kèm như dao cắt sợi, bệ kẹp, pin dự phòng và hộp đựng.

• So sánh giá giữa các nhà phân phối uy tín, tránh mua hàng trôi nổi không rõ nguồn gốc.

• Lựa chọn đơn vị bán hàng có hỗ trợ bảo hành chính hãng, dịch vụ sửa chữa nhanh chóng.

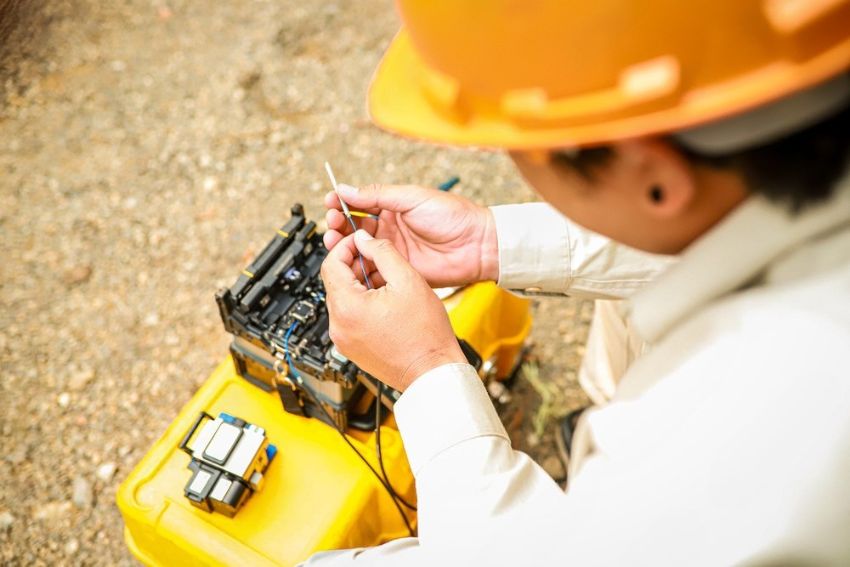

Máy hàn cáp quang có mức giá bao nhiêu?

Máy hàn sợi cáp quang hiện nay có mức giá khá đa dạng, tùy vào thương hiệu, model và tính năng. Những dòng phổ thông, phù hợp thi công FTTH hoặc FTTx, thường có giá từ khoảng 18 – 35 triệu đồng. Các model cao cấp, công nghệ Nhật Bản hoặc Sumitomo, có khả năng căn chỉnh lõi chính xác, pin lớn và mối hàn ổn định, giá dao động từ 50 – 90 triệu đồng. Lựa chọn sản phẩm phù hợp cần cân nhắc cả ngân sách lẫn nhu cầu sử dụng.

Địa chỉ bán máy hàn cáp quang chính hãng uy tín tại Việt Nam

Khi tìm mua máy hàn cáp quang chính hãng, lựa chọn DBK Việt Nam là giải pháp tối ưu cho khách hàng. Với vai trò là đơn vị phân phối uy tín, DBK cam kết cung cấp thiết bị đạt tiêu chuẩn quốc tế, được hiệu chuẩn chính xác và đi kèm đầy đủ phụ kiện, linh kiện thay thế chính hãng. Đặc biệt, khách hàng khi mua tại DBK Việt Nam sẽ được hỗ trợ đào tạo kỹ thuật vận hành, tư vấn chuyên sâu về lựa chọn model phù hợp, cùng dịch vụ bảo trì và bảo hành tận nơi.
