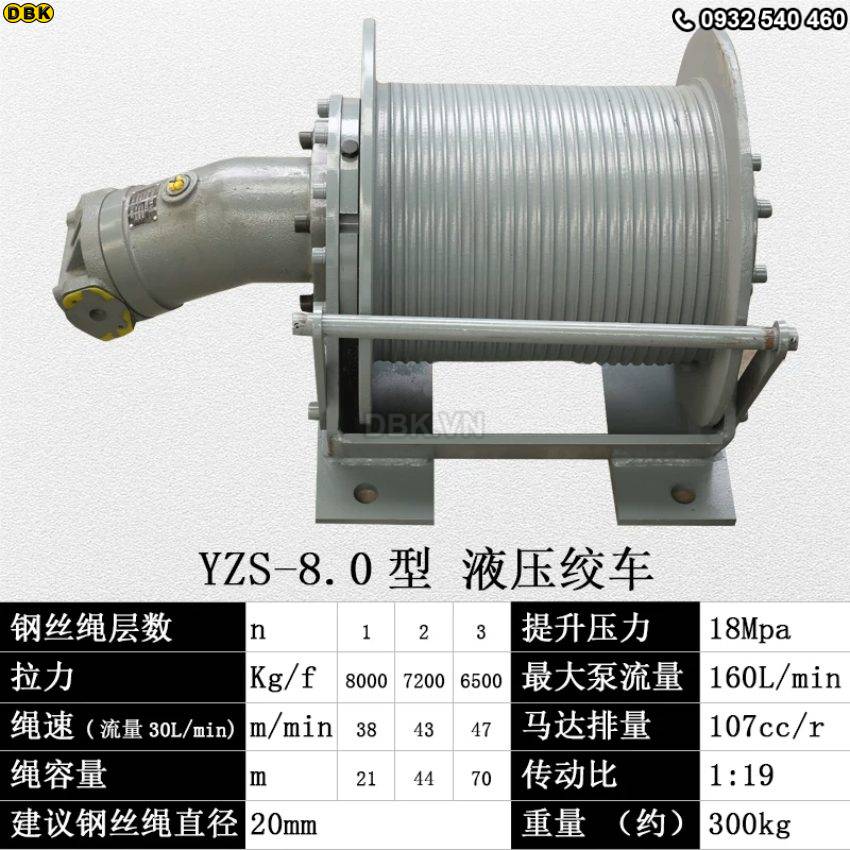

Tời kéo cáp thủy lực 8 tấn YZS-8.0

Máy tời kéo cáp thủy lực YZS-8.0 có lực kéo tối đa 8.000 kgf, sử dụng cáp thép Ø20 mm và cơ cấu tang cuốn 3 lớp. Thiết bị phù hợp cho các công việc kéo, thu và điều khiển cáp trong thi công, lắp đặt và các hệ thống cần lực kéo lớn. YZS-8.0 sử dụng motor thủy lực dung tích 107 cc/vòng, tỷ số truyền 1:19, áp suất nâng 18 MPa. Với lưu lượng dầu 30 L/phút, tốc độ cuốn cáp đạt 38-47 m/phút tùy theo lớp cáp trên tang.

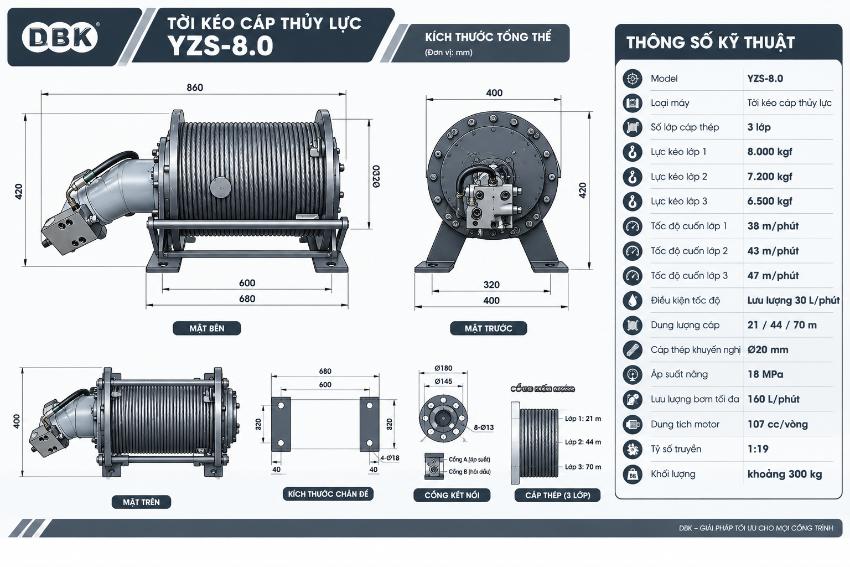

Thông số kỹ thuật tời kéo thủy lực YZS-8.0

• Model: YZS-8.0
• Loại máy: Tời kéo cáp thủy lực
• Số lớp cáp thép: 3 lớp
• Lực kéo lớp 1: 8.000 kgf
• Lực kéo lớp 2: 7.200 kgf
• Lực kéo lớp 3: 6.500 kgf
• Tốc độ cuốn lớp 1: 38 m/phút
• Tốc độ cuốn lớp 2: 43 m/phút
• Tốc độ cuốn lớp 3: 47 m/phút
• Điều kiện tốc độ: lưu lượng 30 L/phút
• Dung lượng cáp: 21 / 44 / 70 m
• Cáp thép khuyến nghị: Ø20 mm
• Áp suất nâng: 18 MPa
• Lưu lượng bơm tối đa: 160 L/phút
• Dung tích motor: 107 cc/vòng
• Tỷ số truyền: 1:19
• Khối lượng: khoảng 300 kg

Khả năng kéo theo từng lớp cáp YZS-8.0

Điểm cần lưu ý của tời kéo cáp thủy lực YZS-8.0 là lực kéo và tốc độ cuốn thay đổi theo số lớp cáp trên tang:

• Lớp 1: 8.000 kgf - 38 m/phút - chứa 21 m cáp
• Lớp 2: 7.200 kgf - 43 m/phút - chứa đến 44 m cáp
• Lớp 3: 6.500 kgf - 47 m/phút - chứa đến 70 m cáp

=> Do đó, khi tính toán tải kéo nên lấy lực kéo tương ứng với lớp cáp đang làm việc, thay vì mặc định máy luôn đạt 8.000 kgf.

Tính năng nổi bật tời kéo cáp thủy lực YZS-8.0

YZS-8.0 có lực kéo thay đổi theo từng lớp cáp trên tang. Ở lớp đầu tiên, lực kéo đạt 8.000 kgf; lớp thứ hai là 7.200 kgf và lớp thứ ba là 6.500 kgf. Cách phân bổ lực này cần được tính đến khi sử dụng máy cho tải kéo thực tế.

Tang tời được thiết kế cho 3 lớp cáp thép, với dung lượng lần lượt 21 / 44 / 70 m. Cáp thép khuyến nghị có đường kính Ø20 mm, đáp ứng các công việc cần sử dụng cáp có tiết diện lớn và lực kéo cao.

Hệ thống dẫn động sử dụng motor thủy lực 107 cc/vòng, kết hợp tỷ số truyền 1:19 để truyền mô-men đến tang cuốn. Lưu lượng bơm tối đa đạt 160 L/phút, trong khi tốc độ cuốn được xác định ở mức lưu lượng 30 L/phút.

Hướng dẫn sử dụng tời kéo thủy lực YZS-8.0

• Kiểm tra motor, đường ống thủy lực, tang và cáp trước khi vận hành.
• Lắp đặt tời trên bề mặt chắc chắn, bảo đảm các điểm liên kết chịu được lực kéo.
• Lắp cáp thép Ø20 mm và cuốn cáp đều trên tang, tránh chồng chéo bất thường.
• Kết nối đầu cáp với tải bằng móc hoặc phụ kiện có tải trọng phù hợp.
• Khởi động hệ thống thủy lực và tăng lực kéo từ từ.
• Theo dõi lớp cáp trên tang để xác định lực kéo thực tế.
• Không vận hành vượt quá giới hạn lực kéo của từng lớp cáp.
• Sau khi làm việc, giảm tải, kiểm tra cáp và vệ sinh các bộ phận của tời.

Lưu ý an toàn: Không đứng trong vùng cáp có thể văng hoặc bật ngược khi đang kéo tải. Kiểm tra điểm neo, móc kéo, cáp thép và hệ thống thủy lực trước mỗi lần vận hành.
