Tời kéo cáp thủy lực ZJ-QYS-50 (5 tấn)

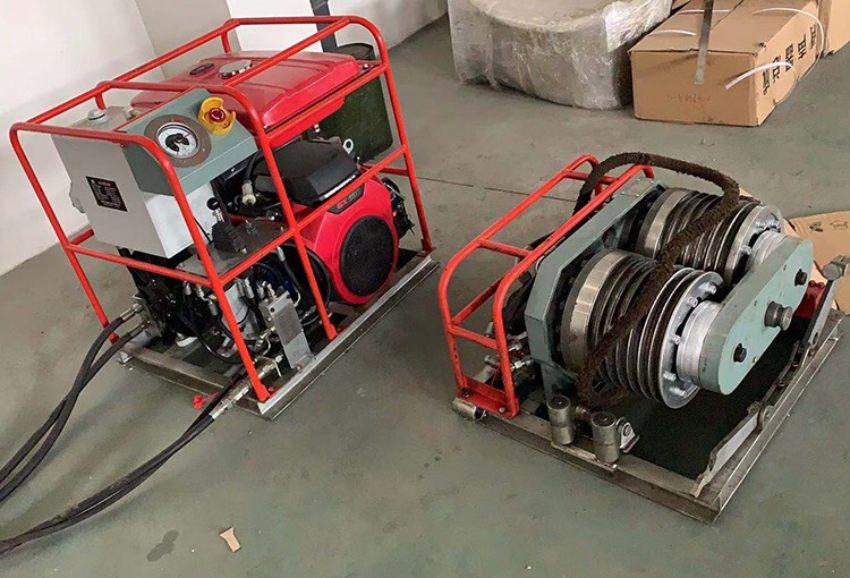

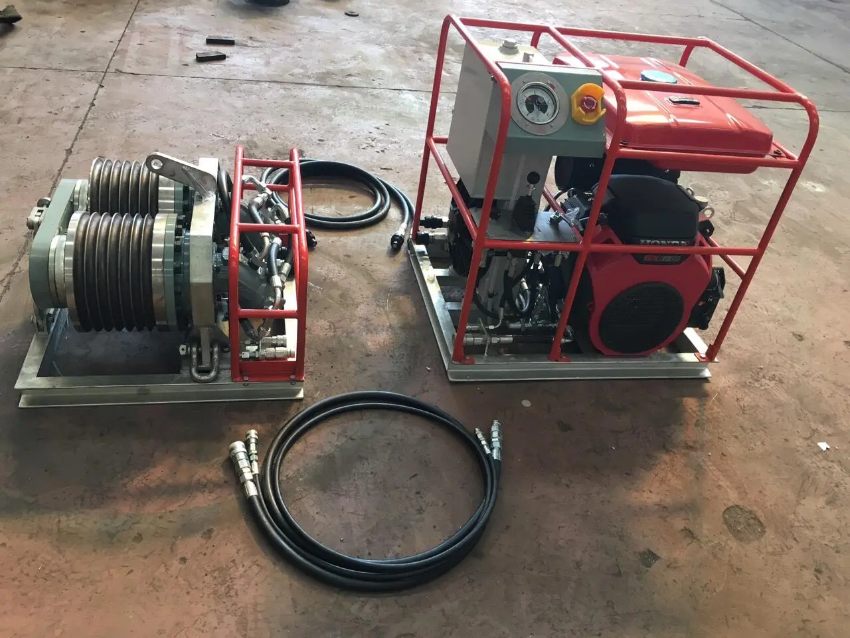

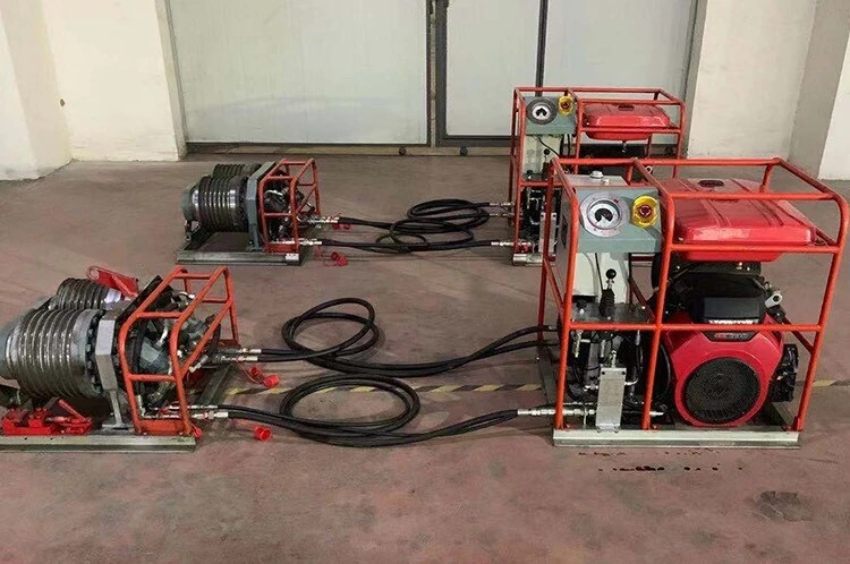

Máy tời kéo cáp thủy lực ZJ-QYS-50 là thiết bị chuyên dụng cho các công việc kéo cáp với lực kéo định mức 50 kN (khoảng 5,1 tấn lực). Máy sử dụng bộ tời kết hợp hệ thống thủy lực tách rời, trong đó tang kéo đường kính 260 mm, 7 rãnh giúp dẫn và cuốn cáp trong quá trình làm việc. Cấu hình này phù hợp cho các công việc thi công kéo cáp, đặc biệt tại những công trường cần lực kéo lớn và khả năng kiểm soát tốc độ kéo.

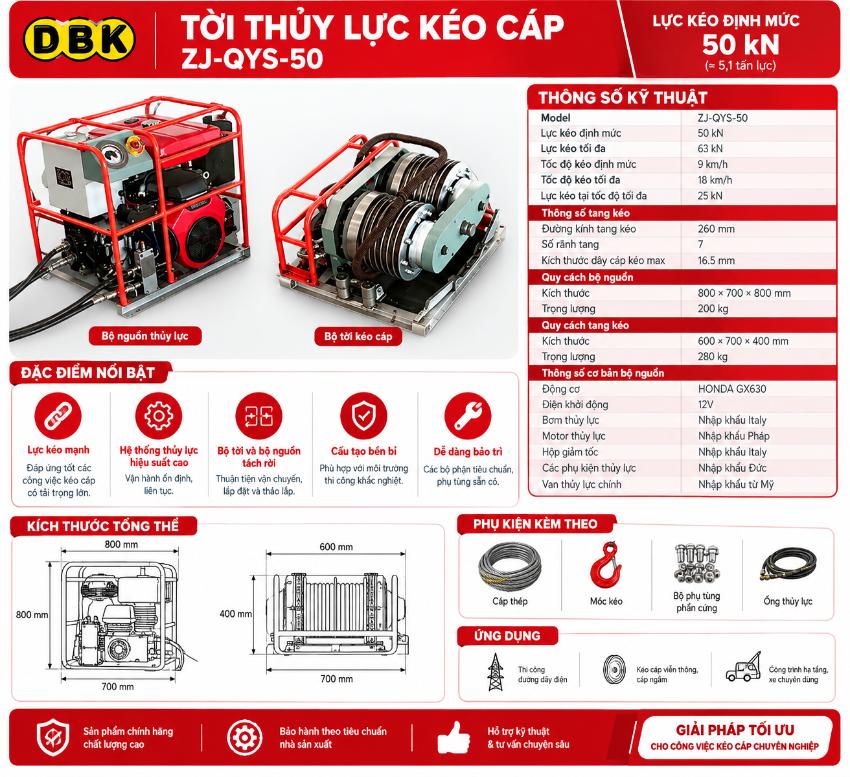

Thông số kỹ thuật tời kéo cáp thủy lực ZJ-QYS-50

• Model: ZJ-QYS-50
• Lực kéo định mức: 50 kN
• Lực kéo tối đa: 63 kN
• Tốc độ kéo định mức: 9 km/h
• Tốc độ kéo tối đa: 18 km/h
• Lực kéo tại tốc độ tối đa: 25 kN
• Đường kính tang kéo: 260 mm
• Số rãnh tang: 7 rãnh
• Kích thước dây cáp kéo tối đa: 16,5 mm
• Kích thước bộ nguồn: 800 × 700 × 800 mm
• Trọng lượng bộ nguồn: 200 kg
• Kích thước tang kéo: 600 × 700 × 400 mm
• Trọng lượng tang kéo: 280 kg
• Động cơ: HONDA GX630
• Điện khởi động: 12V

Tính năng nổi bật của tời kéo cáp thủy lực ZJ QYS 50

ZJ-QYS-50 sử dụng cơ cấu truyền động thủy lực kết hợp tang kéo 7 rãnh, đường kính 260 mm. Thiết kế này giúp cáp được dẫn hướng và cuốn trên tang trong quá trình kéo, phù hợp với các công việc thi công đường dây và kéo cáp trong điều kiện công trường.

Tời kép cáp thủy lực có lực kéo tối đa 63 kN và tốc độ kéo có thể đạt 18 km/h tùy chế độ vận hành. Hệ thống nguồn sử dụng động cơ Honda GX630, bơm thủy lực nhập khẩu từ Italy, motor thủy lực từ Pháp và hộp giảm tốc từ Italy theo thông số được công bố.

Cách sử dụng tời kéo cáp thủy lực ZJ-QYS-50

• Kiểm tra bộ nguồn, hệ thống thủy lực, tang kéo và cáp trước khi vận hành.
• Đặt bộ tời và bộ nguồn trên nền chắc chắn, kiểm tra các điểm cố định.
• Luồn cáp đúng hướng qua tang kéo và các rãnh dẫn cáp.
• Kết nối đầu cáp với tải, kiểm tra móc và các điểm liên kết trước khi kéo.
• Khởi động động cơ, vận hành hệ thống thủy lực và tăng lực kéo từ từ.
• Điều chỉnh tốc độ theo điều kiện thi công, không vượt quá lực kéo tối đa 63 kN.
• Khi hoàn thành, giảm tải, dừng hệ thống và kiểm tra lại cáp, tang cùng các bộ phận thủy lực.

Lưu ý: Không đứng trong vùng kéo của cáp hoặc giữa cáp và tải khi máy đang hoạt động. Cần lựa chọn lực kéo, tốc độ và đường kính cáp theo điều kiện làm việc thực tế.
