Bộ nguồn thủy lực 220v

Với những ứng dụng thực tế cũng như sự hiệu quả mà các thiết bị thủy lực mang lại thì ta có thể thấy được nhu cầu sử dụng của chúng ngày càng tăng. Để phù hợp với công việc nên nhà sản xuất đã thúc đẩy sự phát triển ấy với nhiều thiết bị khác nhau, trong đó phải nhắc đến bộ nguồn thủy lực 220V.

Bộ nguồn thủy lực 220V là gì?

Bộ nguồn thủy lực 220V hay được biết đến với tên gọi bộ nguồn thủy lực mini 220V là một thiết bị không thể thiết trong toàn bộ hệ thống thủy lực. Thiết bị cung cấp dầu cho các xylanh để thực hiện quá trình chuyển đổi từ năng lượng điện thành thủy với áp suất cao nhằm tiến hành các hành trình ép, nén, đẩy,... Không giống với một số bộ nguồn khác dùng từ acquy hoặc cần bộ phận chuyển đổi thì thiết bị này sử dụng nguồn điện xoay chiều AC điện áp 220V có thể sử dụng từ nguồn điện sinh hoạt. Bộ nguồn thủy lực mini 220V có thể được xem là nguồn năng lượng cho cả hệ thống làm việc.

Cấu tạo và nguyên lý hoạt động của nguồn 220V

Cấu tạo chính

• Động cơ điện (Motor): Sử dụng động cơ điện xoay chiều (AC) với điện áp 220V, thường có công suất từ 0.37kW đến 2.2kW.
• Bơm thủy lực: Thường là bơm bánh răng, bơm piston hoặc bơm cánh gạt, đảm bảo tạo ra lưu lượng và áp suất cần thiết.
• Van điều khiển: Bao gồm van an toàn, van phân phối và van một chiều để điều chỉnh lưu lượng, áp suất và hướng dòng dầu.
• Bình dầu: Chứa dầu thủy lực, được thiết kế để giảm thiểu bọt khí và duy trì nhiệt độ dầu trong phạm vi hoạt động cho phép.
• Bộ lọc dầu: Bộ lọc dầu này ngăn chặn tạp chất trong dầu, giúp hệ thống hoạt động ổn định và kéo dài tuổi thọ.

Nguyên lý hoạt động

• Khi được cấp nguồn điện 220V, động cơ điện quay, truyền động trực tiếp hoặc gián tiếp đến bơm thủy lực.
• Bơm tạo ra dòng chảy dầu với áp suất cao, được dẫn qua hệ thống van điều khiển để cung cấp cho các cơ cấu chấp hành.
• Dầu sau khi thực hiện nhiệm vụ được hồi về bình dầu qua đường hồi, đảm bảo chu trình kín.

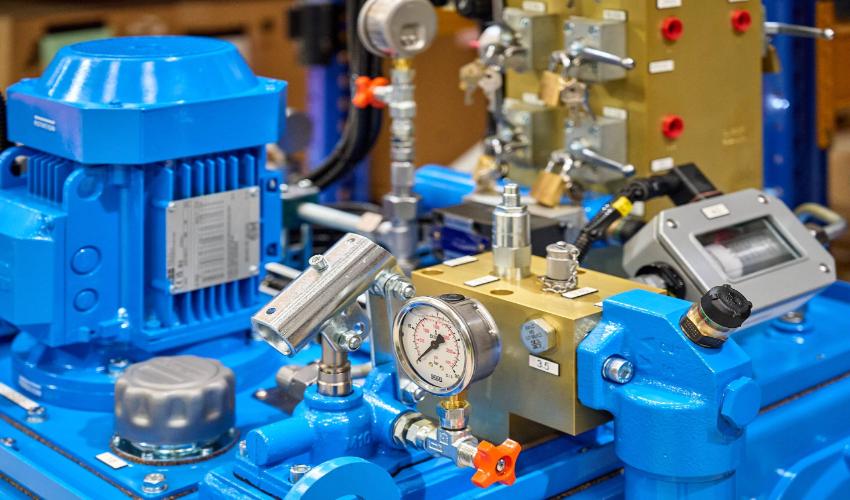

Thông số kỹ thuật cơ bản của bộ nguồn thủy lực 220V

• Điện áp: AC 220V (50Hz).
• Áp suất làm việc: Thường từ 7 MPa đến 25 MPa (70 - 250 bar), tùy thuộc vào ứng dụng.
• Lưu lượng bơm: 1 - 10 L/phút, tùy vào công suất động cơ và loại bơm.
• Dung tích bình dầu: 5L - 20L, phụ thuộc vào yêu cầu lưu lượng và kích thước hệ thống.
• Công suất động cơ: 0.37kW - 2.2kW.

Tính toán công suất và lưu lượng của bộ nguồn thủy lực 220V

Khi tính toán công suất và lưu lượng của bộ nguồn thủy lực 220V, bạn cần xem xét các yếu tố như áp suất, lưu lượng, công suất động cơ và hiệu suất của hệ thống.

Và đây cách tính toán công suất và lưu lượng cơ bản:

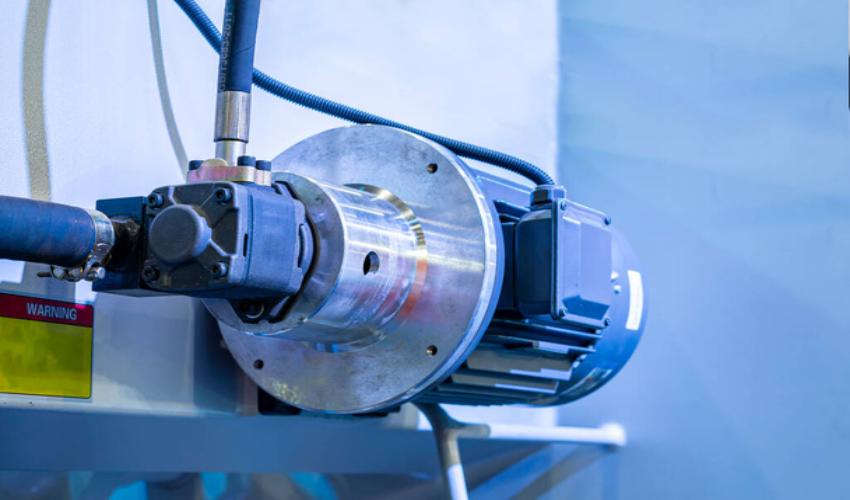

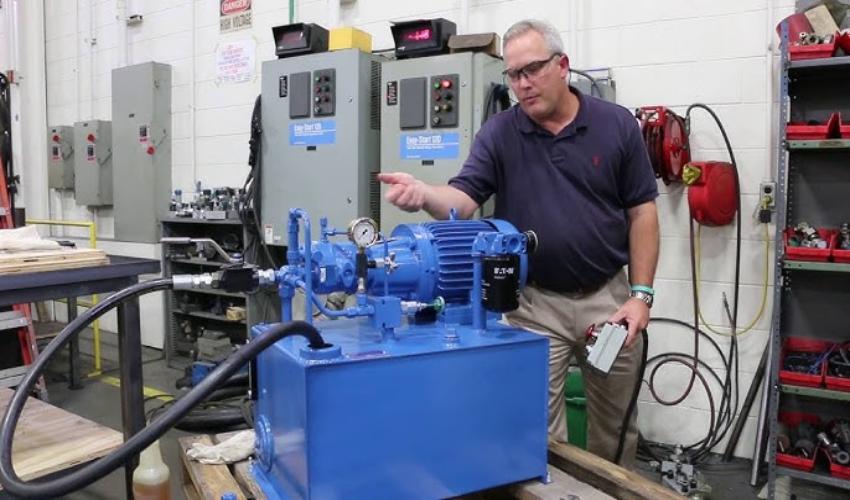

Tính công suất của bộ nguồn thủy lực 220V

Công suất của bộ nguồn thủy lực được tính theo công thức:

P = (Q × ΔP) / 600

• P: Công suất (kW)
• Q: Lưu lượng dầu (L/min)
• ΔP: Chênh lệch áp suất (bar)

*Lưu ý: Công suất tính theo kW, trong khi chênh lệch áp suất (ΔP) phải được tính theo đơn vị bar và lưu lượng (Q) theo đơn vị L/min.

Ví dụ, nếu bạn có bộ nguồn với lưu lượng là 10 L/min và áp suất làm việc là 150 bar: P= (10×150 / 600) = 2.5 kW

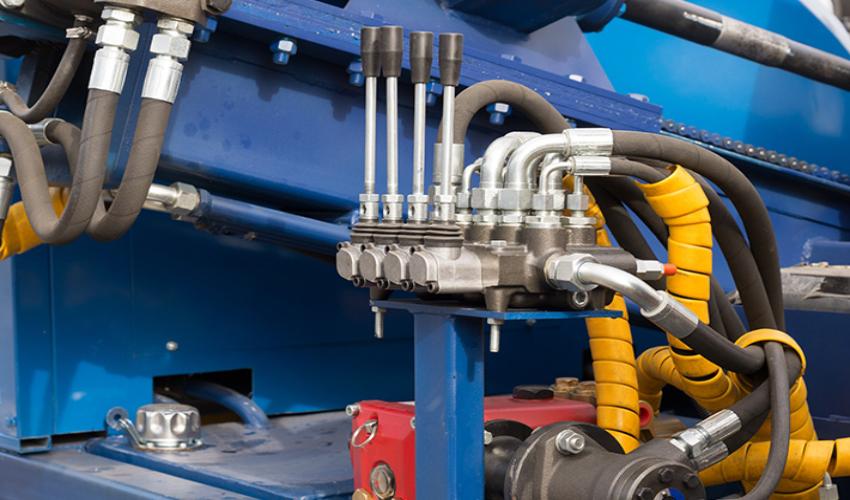

Tính lưu lượng của bộ nguồn thủy lực 220V

Lưu lượng của bộ nguồn thủy lực có thể được tính bằng công thức:

Q = (P × 600) / ΔP

• Q: Lưu lượng dầu (L/min)
• P: Công suất (kW)
• ΔP: Chênh lệch áp suất (bar)

Ví dụ, nếu công suất của động cơ là 3 kW và áp suất là 150 bar: Q= (3×600) / 150 = 12 L/min

Tính công suất động cơ cho bộ nguồn 220V

Để chọn động cơ có công suất phù hợp cho bộ nguồn thủy lực, bạn có thể sử dụng công thức sau:

P_{động cơ} = P / Hiệu suất hệ thống

Trong đó, hiệu suất của hệ thống thủy lực thường dao động từ 0.85 đến 0.90.

Ví dụ thực tế:

Giả sử bạn cần chọn một bộ nguồn thủy lực 220V với thông số sau:

• Áp suất làm việc: 200 bar
• Lưu lượng: 15 L/min
• Hiệu suất hệ thống: 85%

Tính công suất động cơ cần thiết: P= (15×200) / 600 = 5 kW

Công suất động cơ sẽ là: P_{động cơ} = (5 / 0.85) ≈ 5.88 kW

=> Vậy bạn cần một động cơ có công suất khoảng 6 kW để đảm bảo hệ thống hoạt động hiệu quả.

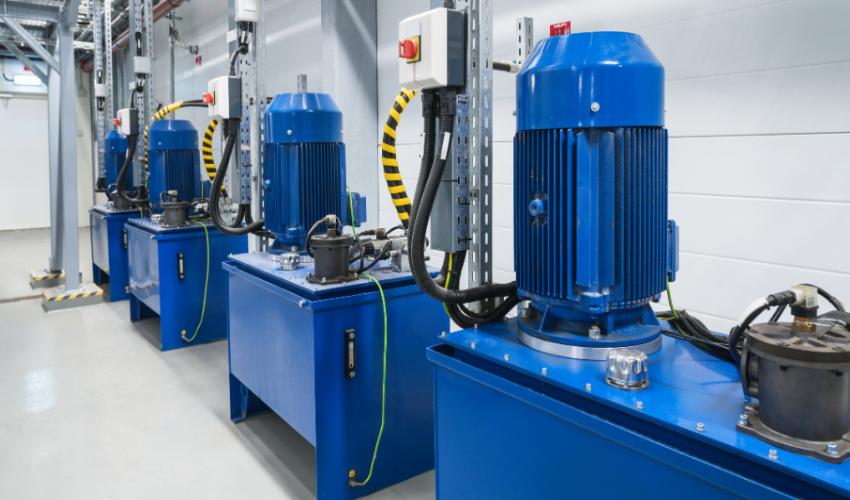

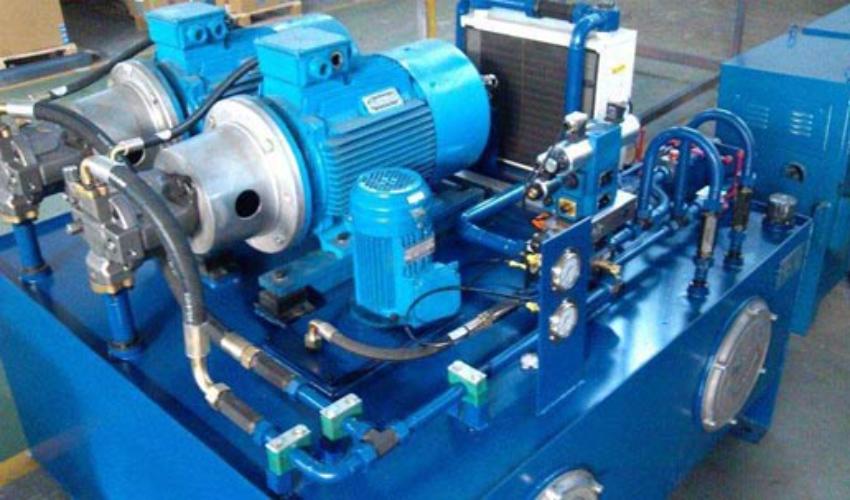

Ưu nhược điểm của nguồn thủy lực mini 220V

Bộ nguồn thủy lực mini 220V khác với bộ nguồn thủy lực khác, được sử dụng khá nhiều không chỉ trong sản xuất công nghiệp mà còn cả đời sống, chúng có nhiều ưu điểm nổi trội và một số nhược điểm mà bạn cần quan tâm khi sử dụng:

Ưu điểm

• Thiết kế tối ưu, dễ di chuyển, phù hợp không gian nhỏ, lắp đặt và bảo trì nhanh chóng.
• Giảm thiểu tiếng ồn, độ rung vừa phải, đảm bảo vận hành ổn định, thích hợp nhiều môi trường.
• Hoạt động liên tục, tỉ lệ sai sót thấp, đảm bảo hiệu suất, giảm nguy cơ hỏng hóc.
• Tiêu thụ điện năng thấp, hiệu quả chuyển đổi cao, giảm chi phí vận hành cho người dùng.
• Chi phí cạnh tranh, phù hợp ngân sách, phổ biến, ứng dụng rộng rãi trong nhiều lĩnh vực.

Nhược điểm

Song song với những ưu điểm được thể hiện thì bên cạnh đó là những nhược điểm mà hầu hết những bộ nguồn thủy lực 12V và bộ nguồn thủy lực 220V này nói riêng đều mắc phải:

• Thích hợp với hệ thống đơn giản, không đáp ứng công suất lớn hoặc phức tạp.
• Chủ yếu thực hiện hút, đẩy dầu, không có nhiều chức năng mở rộng khác.
• Thùng dầu nhỏ, cần nghỉ định kỳ để duy trì hiệu suất và độ bền thiết bị.

Bộ nguồn thủy lực mini 220V được ứng dụng như thế nào?

• Sử dụng trạm nguồn thủy lực trong thiết bị lắp ráp, lắp bàn nâng hoặc sàn nâng, ngành cơ khí chế tạo,...vv
• Lắp ráp xe ô tô, xe cơ giới, sử dụng trong xe tải nâng, xe cánh dơi, xe ben,...vv
• Xây dựng các mô hình hoạt động nhỏ, thực hành lập trình các công tác hành trình, mô phỏng trên máy tính lẫn thực tế..vv
• Sử dụng bộ nguồn trong hàng không vũ trụ, trong y học, trong hàng hải,...vv
• Trạm nguồn thủy lực mini dùng để nâng hoặc ép vật có trọng lượng bé như máy nâng rửa xe, xe nâng tay,...vv

Các yếu tố cần lưu ý khi lắp đặt bộ nguồn thủy lực 220V

• Chọn vị trí lắp đặt khô ráo, thoáng mát, tránh nhiệt độ cao và ẩm.
• Đảm bảo nguồn điện 220V ổn định và đủ công suất cho bộ nguồn.
• Kiểm tra kết nối điện, ống dẫn và các bộ phận chắc chắn, không rò rỉ.
• Cung cấp đủ không gian để dễ dàng bảo trì, kiểm tra và thay thế linh kiện.
• Đảm bảo hệ thống không rò rỉ dầu, đặc biệt là các khớp nối và van.
• Lắp đặt bộ lọc dầu để loại bỏ bụi bẩn, tạp chất, giữ hệ thống sạch sẽ.
• Sử dụng cầu dao, rơ-le nhiệt và các thiết bị bảo vệ chống quá tải hiệu quả.
• Kiểm tra mức dầu và vệ sinh bình chứa để tránh làm hỏng hệ thống thủy lực.

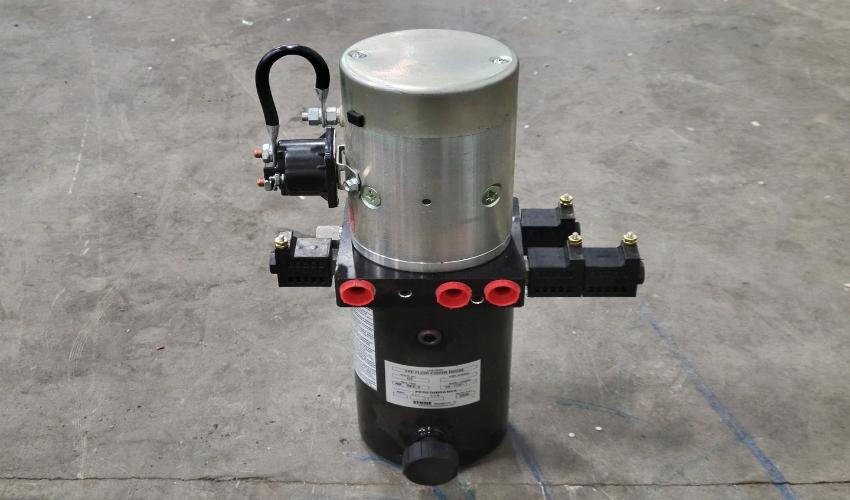

Một số bộ nguồn thủy lực 220V phổ biến trên thị trường

Bạn có thể tham khảo một số trạm nguồn phổ biến được sử dụng:

• Trạm nguồn thủy lực mini 1 van, động cơ công suất 1,5kw, bơm 2.1cc, điện áp 220V, dung tích bình chứa dầu 8 lít.
• Trạm nguồn thủy lực mini 2 van, động cơ công suất 1,5kw, bơm 2.1cc, điện áp 220V, dung tích bình chứa dầu 8 lít.

Vì thị trường hiện nay có khá nhiều nhà sản phẩm khác nhau đến từ nhiều nhà sản xuất dễ dàng cho bạn lựa chọn. Và cũng tùy vào chất lượng sản phẩm mà chúng có giá thành cạnh tranh chênh lệch khác nhau. Bạn có thể tham khảo thêm để lựa chọn cho mình một bộ nguồn thủy lực mini 220V phù hợp với nhu cầu.

Giá trạm nguồn thủy lực mini 220V là bao nhiêu?

Giá bộ nguồn thủy lực mini 220V thường dao động từ khoảng 3.000.000 VND đến 40.000.000 VND, tùy thuộc vào công suất, áp suất làm việc, và dung tích thùng dầu. Các bộ nguồn này được thiết kế để phù hợp với nhiều ứng dụng trong công nghiệp và máy móc, với hiệu suất và độ bền cao. Để có báo giá chính xác nhất, bạn nên liên hệ trực tiếp với các nhà cung cấp để nhận thông tin chi tiết về sản phẩm và giá cả.

Bảng so sánh bộ nguồn thủy lực 12/24V và 220V

Địa chỉ mua bộ nguồn thủy lực mini 220V giá rẻ tại TP.HCM

Nếu bạn đang tìm mua bộ nguồn thủy lực mini 220V giá rẻ tại TP.HCM, DBK Việt Nam một địa chỉ uy tín mà bạn có thể tham khảo. Công ty chuyên cung cấp các bộ nguồn thủy lực 220V và nhiều thiết bị thủy lực khác với giá thành hợp lý, nhập khẩu trực tiếp từ xưởng sản xuất, không qua trung gian, giúp tiết kiệm chi phí mà vẫn đảm bảo chất lượng sản phẩm.

Các bộ nguồn tại DBK Việt Nam đều được kiểm tra kỹ càng trước khi giao đến tay khách hàng, đảm bảo chất lượng và độ bền cao. Bạn cũng có thể tham khảo thêm các thiết bị thủy lực khác như bộ nguồn thủy lực 12V, 24V, 380V, bơm tay thủy lực, kích thủy lực, cảo thủy lực, v.v. Để biết thêm thông tin chi tiết và nhận tư vấn miễn phí, bạn có thể truy cập website https://dbk.vn/ hoặc liên hệ qua số điện thoại 0932 540 460.
