Cách đấu van gạt tay thủy lực đúng cách

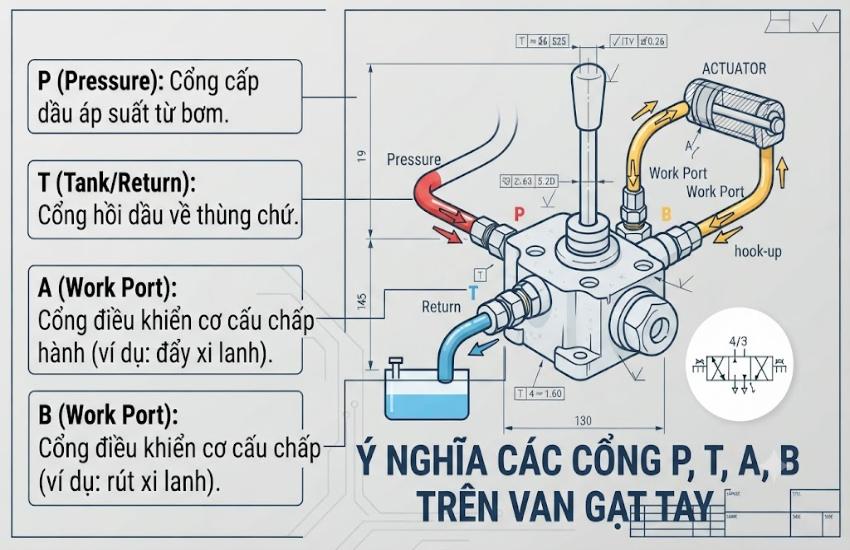

P, T, A, B trên van gạt tay có ý nghĩa gì?

Các ký hiệu thường gặp trên thân van:

• P: đường dầu áp suất từ bơm.
• T: đường dầu hồi về thùng.
• A: đường dầu đến một phía của cơ cấu chấp hành.
• B: đường dầu đến phía còn lại.

Với xi lanh tác động kép, A và B nối với hai khoang của xi lanh. Khi đổi vị trí tay gạt, van đảo hướng dòng dầu giữa hai cổng này. Không nên xác định cổng chỉ bằng vị trí trái, phải, trên hoặc dưới. Hãy nhìn ký hiệu dập trên thân van và sơ đồ thủy lực đi kèm. Một số mẫu có cổng nằm gần nhau nhưng chức năng hoàn toàn khác.

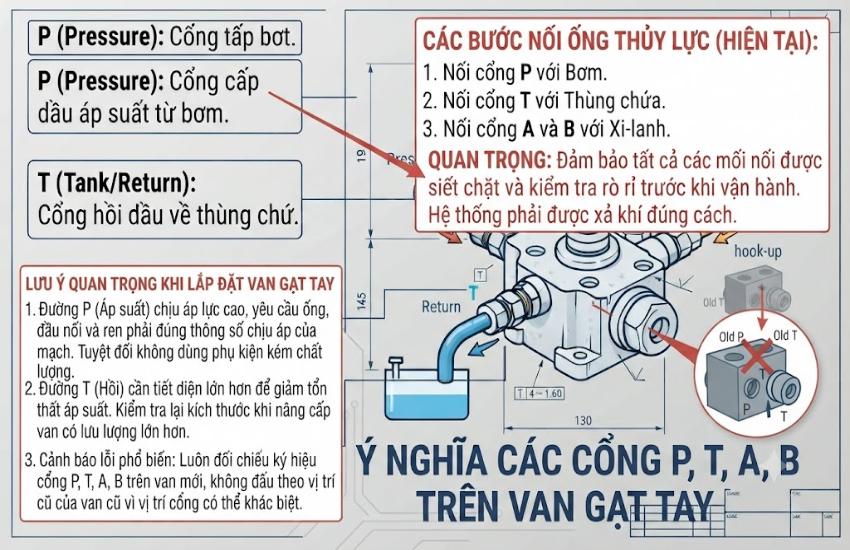

Đường dầu từ bơm đấu vào đâu?

Đường áp suất từ cửa ra của bơm nối vào P. Đường này thường chịu áp suất cao nên ống, đầu nối và ren phải có thông số tương ứng với mạch.

Từ T, dầu đi về thùng. Đường hồi thường có tiết diện lớn hơn đường điều khiển để giảm tổn thất áp suất. Khi thay van có lưu lượng lớn hơn mẫu cũ, kích thước đường hồi cũng cần được kiểm tra lại.

Một lỗi dễ gặp khi sửa đường ống là nhìn hai cổng gần nhau rồi đấu theo vị trí cũ mà không đối chiếu ký hiệu. Trên van mới, vị trí cổng có thể không giống van cũ.

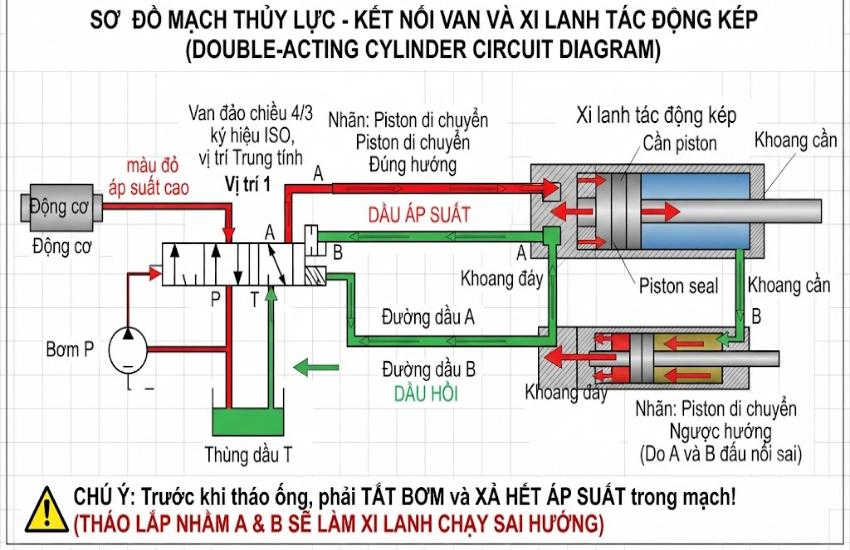

Đấu A và B với xi lanh

Với một xi lanh tác động kép, hai đường thủy lực nối vào A và B.

Có thể hình dung:

P → Van → A → Khoang đáy xi lanh

P → Van → B → Khoang cần xi lanh

Khi tay van chuyển sang vị trí còn lại, đường dầu được đảo chiều. Khoang đang nhận dầu áp suất chuyển sang hồi dầu và ngược lại. Nếu sau khi lắp xong, thao tác gạt sang một phía nhưng xi lanh chạy ngược hướng mong muốn, nguyên nhân có thể nằm ở việc đổi vị trí A và B. Trước khi tháo ống, phải tắt bơm và xả hết áp suất trong mạch.

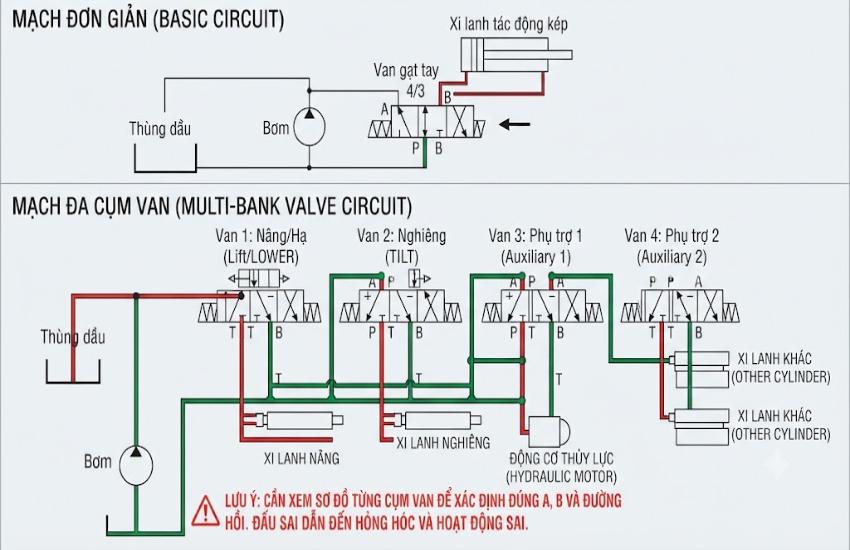

Sơ đồ đấu van gạt tay thủy lực cơ bản

Một mạch đơn giản có dạng:

Thùng dầu → Bơm → P [Van gạt tay] A/B → Xi lanh

Từ van → Thùng dầu

Với van nhiều tay, mỗi cụm van có thể điều khiển một cơ cấu riêng. Chẳng hạn một tay điều khiển xi lanh nâng, tay thứ hai điều khiển xi lanh nghiêng, tay thứ ba điều khiển một cơ cấu phụ. Khi đó không nên đấu lần lượt theo vị trí các tay. Cần xem sơ đồ từng cụm van để xác định đúng A, B và đường hồi.

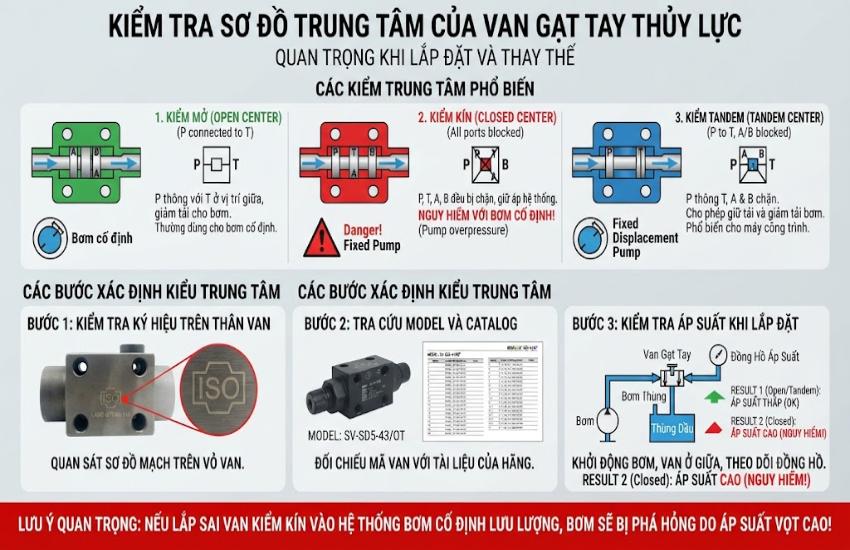

Kiểm tra sơ đồ trung tâm của van

Khi tay van ở vị trí giữa, các đường dầu bên trong van được kết nối theo một cấu hình nhất định. Có loại cho dầu từ P hồi về T, có loại khóa một phần đường dầu, cũng có loại có cấu hình trung tâm khác.

Điểm này đặc biệt quan trọng khi thay van trên hệ thống đang dùng bơm cố định lưu lượng. Nếu thay sang van có kiểu trung tâm khác, bơm có thể bị giữ áp liên tục khi tay van không thao tác.

Thông tin về kiểu trung tâm thường nằm trong ký hiệu hoặc sơ đồ thủy lực của van. Nếu không có tài liệu, nên xác định model van trước khi đấu.

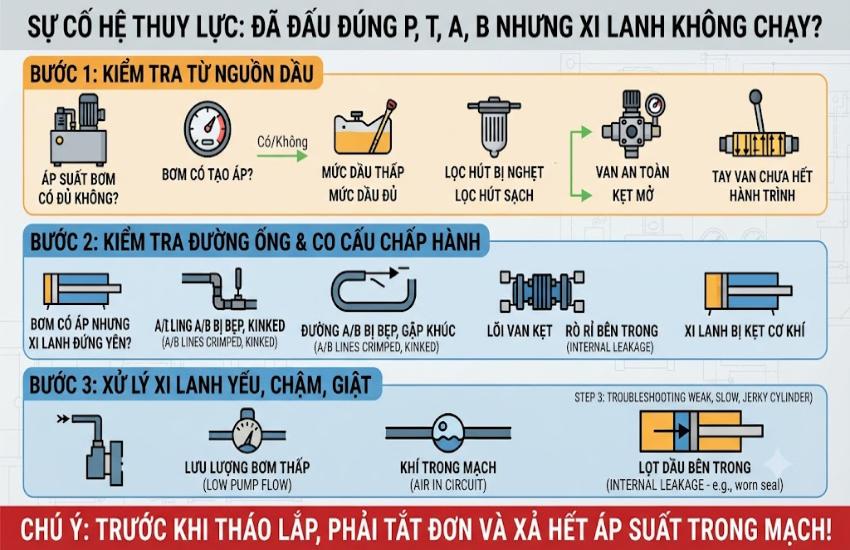

Vì sao đấu đúng P, T, A, B nhưng máy vẫn không chạy?

Có trường hợp đường ống đã đấu đúng nhưng xi lanh vẫn đứng yên. Lúc này cần kiểm tra từ nguồn dầu đi xuống:

Bơm có tạo áp hay không? Mức dầu trong thùng đủ chưa? Lọc hút có bị nghẹt không? Van an toàn đang đặt áp suất bao nhiêu? Tay van có di chuyển hết hành trình không?

Nếu bơm có áp nhưng xi lanh không chạy, tiếp tục kiểm tra đường A/B, lõi van và xi lanh. Với xi lanh chạy chậm, giật hoặc yếu, cần xem thêm lưu lượng bơm, khí trong mạch và khả năng lọt dầu.

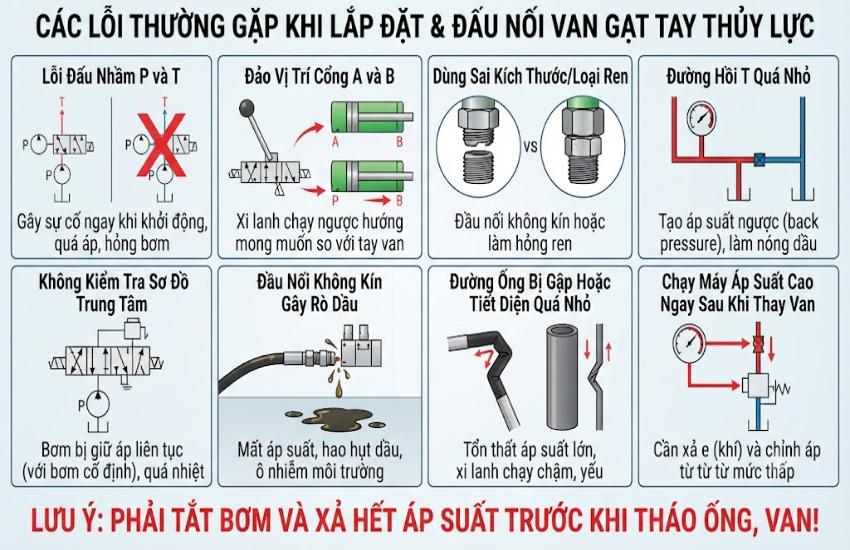

Những lỗi thường gặp khi đấu van

Các lỗi thường gặp gồm:

• Đấu nhầm P với T.
• Đảo A và B.
• Dùng sai kích thước hoặc loại ren.
• Đường hồi T quá nhỏ.
• Không kiểm tra sơ đồ trung tâm.
• Đầu nối không kín gây rò dầu.
• Đường ống bị gập hoặc tiết diện quá nhỏ.
• Chạy máy ở áp suất cao ngay sau khi thay van.

Trong đó, nhầm P và T thường dễ phát hiện nhưng có thể gây sự cố ngay khi khởi động. Đảo A và B thường biểu hiện bằng việc xi lanh chạy ngược thao tác trên tay van.

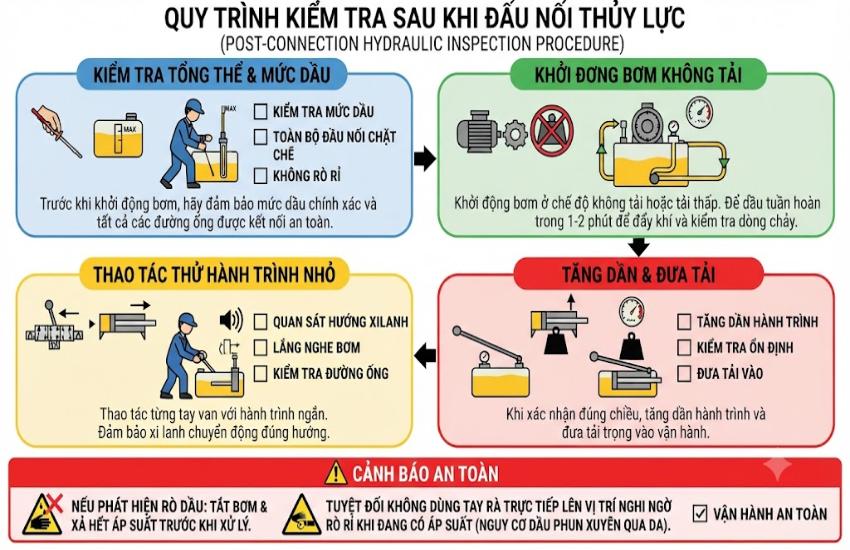

Sau khi đấu xong kiểm tra theo thứ tự nào?

Trước tiên kiểm tra mức dầu và toàn bộ đầu nối. Khởi động bơm ở chế độ không tải hoặc tải thấp, để dầu tuần hoàn trong thời gian ngắn.

Sau đó thao tác từng tay van với hành trình nhỏ. Quan sát xi lanh, tiếng bơm, đường ống và các điểm nối. Khi chiều chuyển động đúng, tăng dần hành trình rồi mới đưa tải vào.

Nếu xuất hiện rò dầu tại đầu nối, tắt bơm và xả áp trước khi xử lý. Không dùng tay rà trực tiếp lên vị trí nghi rò khi mạch đang có áp suất.

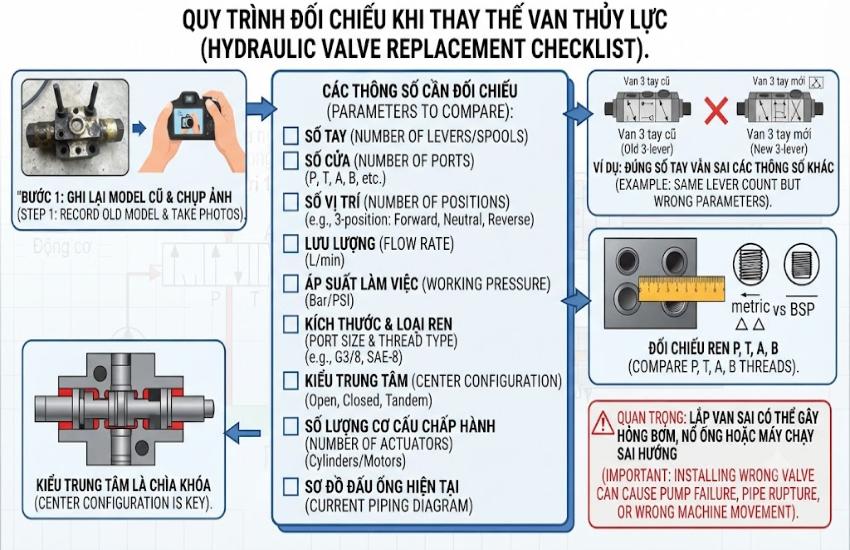

Khi thay van cũ bằng van mới cần đối chiếu những gì?

Không nên chỉ đối chiếu số tay van. Trước khi đặt van thay thế, nên ghi lại model van cũ và chụp toàn bộ cụm van, đường ống.

Các thông số cần kiểm tra gồm:

• Số tay.
• Số cửa.
• Số vị trí.
• Lưu lượng.
• Áp suất làm việc.
• Kích thước và loại ren.
• Kiểu trung tâm.
• Số lượng xi lanh hoặc cơ cấu chấp hành.
• Sơ đồ đấu ống hiện tại.

Ví dụ, một van 3 tay có thể đúng số tay nhưng sai lưu lượng hoặc sai kiểu trung tâm. Lắp vào hệ thống có thể khiến mạch hoạt động khác hoàn toàn so với van cũ.

Xem thêm bài viết: Van gạt tay thủy lực 1 tay, 2 tay, 3 tay khác nhau thế nào?

Trường hợp van dùng cho ben nâng

Mạch ben nâng thường có yêu cầu khác so với một xi lanh làm việc thông thường vì tải có thể lớn và cần kiểm soát quá trình hạ. Ngoài van gạt tay, mạch có thể có van an toàn, van giữ tải hoặc các thiết bị điều khiển tốc độ hạ. Khi thay đổi van, cần xem toàn bộ sơ đồ thay vì chỉ nối P, T, A, B theo một mạch xi lanh cơ bản. Với ben đang có tải, tuyệt đối không tháo đường ống để kiểm tra khi chưa hạ tải hoặc có biện pháp cơ khí giữ ben. Áp suất còn lại trong mạch cũng phải được xả trước khi tháo đầu nối.
