Van gạt tay thủy lực 1 tay, 2 tay, 3 tay khác nhau thế nào?

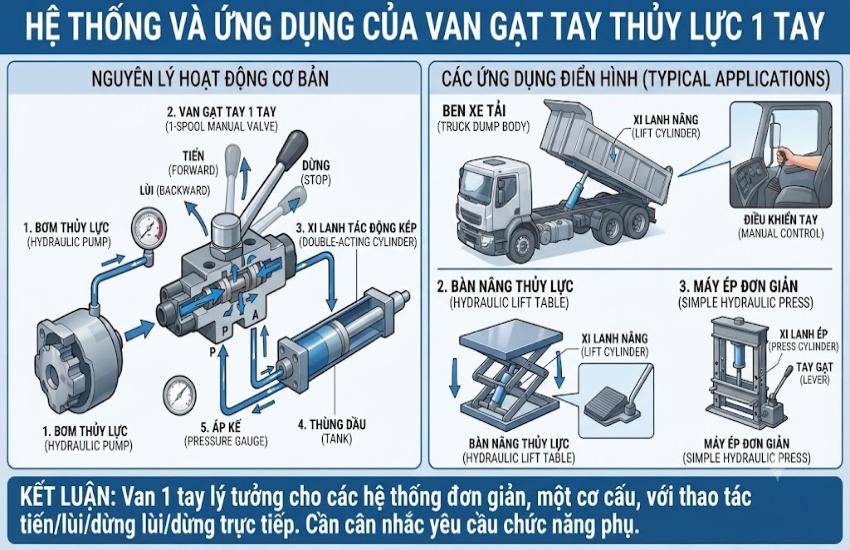

Van gạt tay thủy lực 1 tay dùng cho hệ thống nào?

Van 1 tay thường xuất hiện trên các mạch chỉ cần điều khiển một cơ cấu thủy lực. Ví dụ đơn giản gồm một bơm, một van gạt tay và một xi lanh tác động kép. Người vận hành dùng một tay van để điều khiển xi lanh tiến, lùi hoặc dừng theo cấu hình của van.

Một số ứng dụng thường gặp:

• Ben thủy lực có một cơ cấu nâng hạ.
• Xi lanh nâng bàn hoặc sàn.
• Cơ cấu đóng mở bằng một xi lanh.
• Máy có một chuyển động thủy lực cần điều khiển bằng tay.

Nếu hệ thống chỉ có một cơ cấu nhưng yêu cầu thêm chức năng phụ, van 1 tay chưa chắc đủ. Khi đó cần xem sơ đồ mạch thay vì chỉ dựa vào số xi lanh nhìn thấy trên máy.

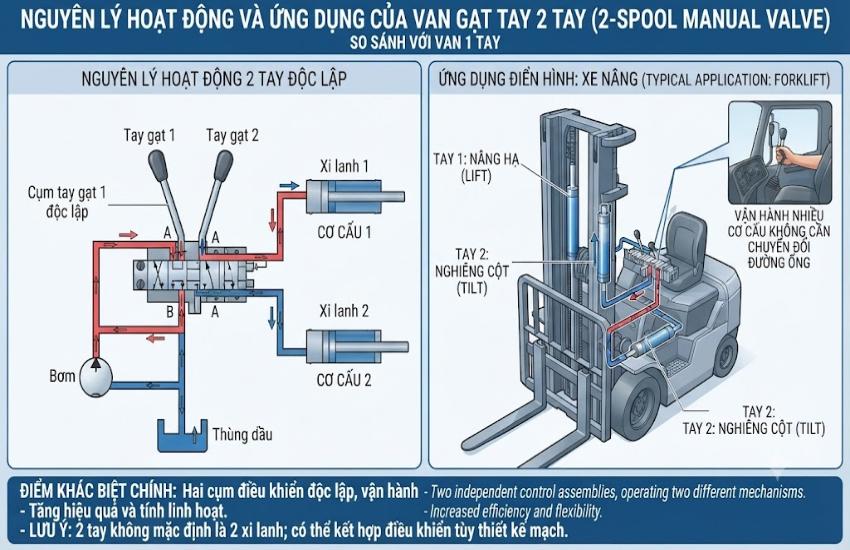

Van gạt tay thủy lực 2 tay có gì khác?

Van 2 tay có hai cụm điều khiển độc lập. Mỗi tay có thể phụ trách một cơ cấu thủy lực.

Ví dụ trên một thiết bị có:

• Tay 1 điều khiển xi lanh nâng.
• Tay 2 điều khiển xi lanh nghiêng.

Khi đó người vận hành không phải thay đổi đường ống hoặc van để chuyển sang cơ cấu thứ hai. Mỗi tay được bố trí cho một chức năng riêng theo sơ đồ mạch.

Van 2 tay cũng có thể dùng cho hai xi lanh cùng thực hiện một nhóm công việc, tùy cách thiết kế mạch. Không thể mặc định “2 tay = 2 xi lanh” trong mọi trường hợp.

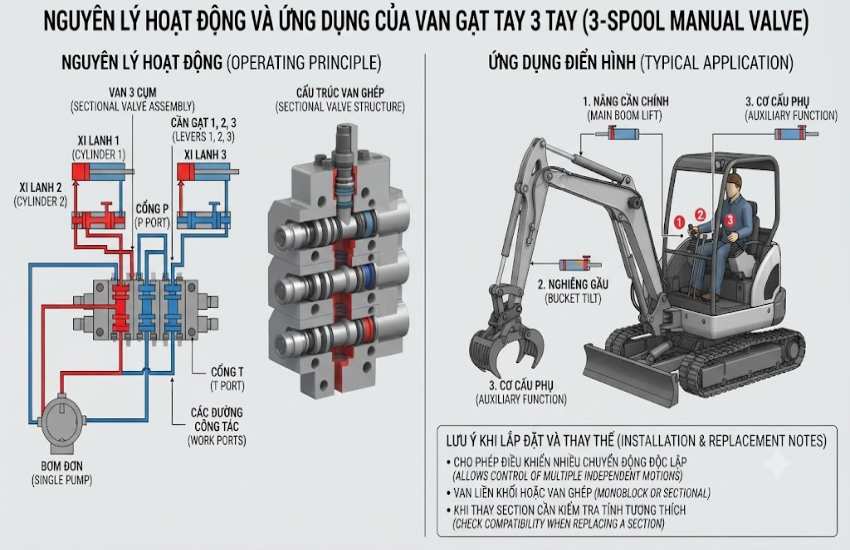

Van gạt tay thủy lực 3 tay dùng khi nào?

Khi thiết bị có nhiều chuyển động thủy lực độc lập, van 3 tay thường được dùng để gom các cụm điều khiển vào cùng một bộ van.

Ví dụ trên một máy có thể bố trí:

Tay 1: nâng hạ.

Tay 2: nghiêng hoặc gập.

Tay 3: điều khiển cơ cấu phụ.

Cách bố trí cụ thể phụ thuộc vào máy và sơ đồ thủy lực. Một tay có thể điều khiển một xi lanh, nhưng cũng có trường hợp một cụm van điều khiển nhiều cơ cấu thông qua mạch phụ. Van nhiều tay thường được lắp thành cụm liền nhau. Khi cần thay một section, phải kiểm tra khả năng ghép nối, kiểu spool, gioăng giữa các section và đường dầu chung.

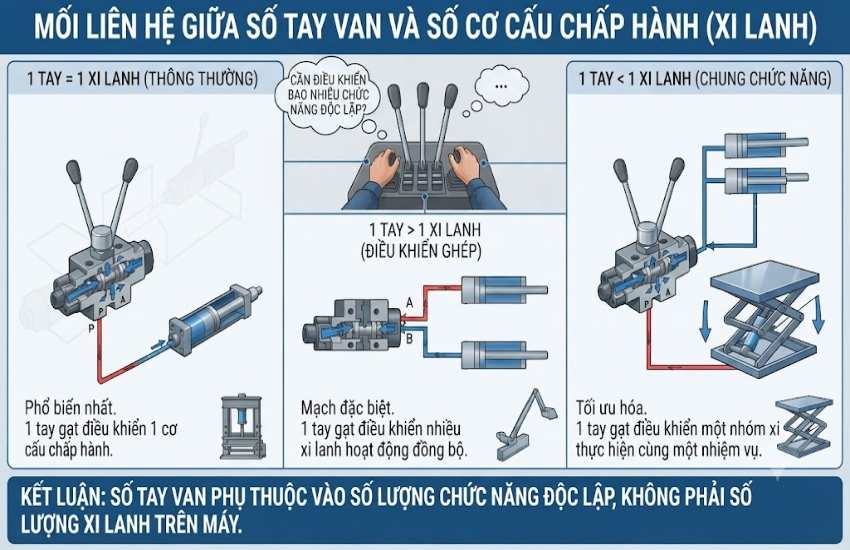

Số tay van có quyết định số xi lanh không?

Không hoàn toàn. Một tay van có thể điều khiển một xi lanh tác động kép thông qua hai đường A và B. Trong một số mạch đặc biệt, cùng một cụm điều khiển có thể liên quan đến nhiều cơ cấu. Ngược lại, một thiết bị có nhiều xi lanh chưa chắc cần số tay tương ứng. Một số xi lanh có thể hoạt động đồng thời hoặc dùng chung một mạch điều khiển. Khi xác định số tay, nên bắt đầu từ câu hỏi: người vận hành cần điều khiển bao nhiêu chức năng độc lập?

So sánh van 1 tay, 2 tay và 3 tay

*Bảng trên chỉ dùng để hình dung cấu hình cơ bản. Khi mua van, vẫn phải kiểm tra lưu lượng, áp suất, số cửa, kiểu trung tâm và kích thước cổng dầu.

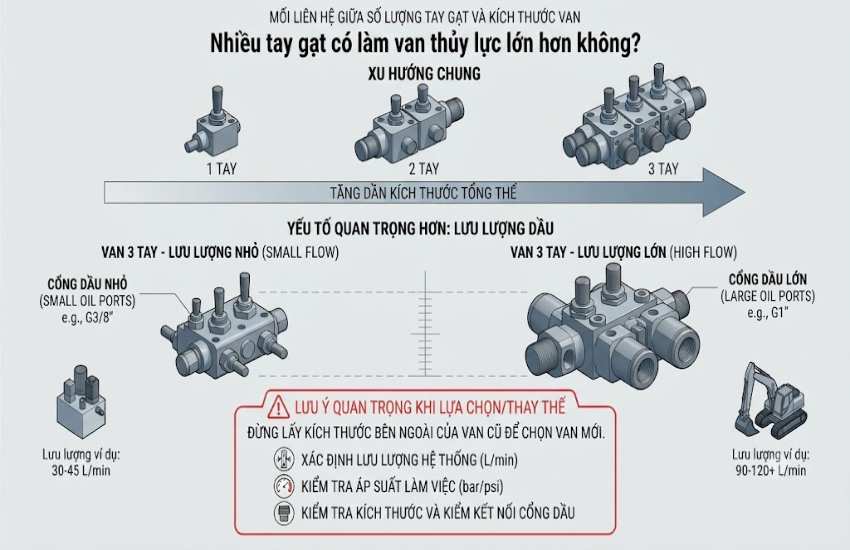

Nhiều tay có làm van thủy lực lớn hơn không?

Thông thường cụm van nhiều tay có kích thước tổng thể lớn hơn do có thêm các section điều khiển. Tuy nhiên kích thước thực tế còn phụ thuộc vào lưu lượng, kiểu van, kết cấu thân và cách ghép các cụm.

Ví dụ, hai van cùng 3 tay nhưng một mẫu dùng cho lưu lượng nhỏ và một mẫu dùng cho hệ thống lưu lượng lớn có thể khác nhau đáng kể về kích thước cổng dầu, thân van và kích thước tổng thể. đừng nên lấy kích thước bên ngoài của van cũ để chọn van mới mà bỏ qua thông số thủy lực.

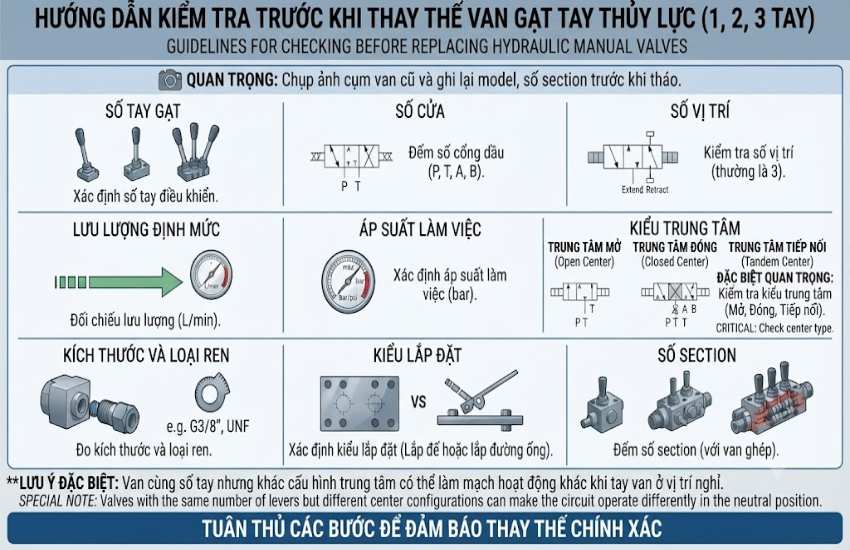

Khi thay van 1 tay, 2 tay hoặc 3 tay cần kiểm tra gì?

Nếu van cũ đang hoạt động và chỉ cần thay thế, nên chụp rõ toàn bộ cụm van trước khi tháo. Ghi lại model, số section và vị trí các đường ống.

Các thông số nên đối chiếu:

• Số tay điều khiển.
• Số cửa.
• Số vị trí.
• Lưu lượng định mức.
• Áp suất làm việc.
• Kiểu trung tâm.
• Kích thước và loại ren.
• Kiểu lắp đặt.
• Số lượng section trong cụm van.

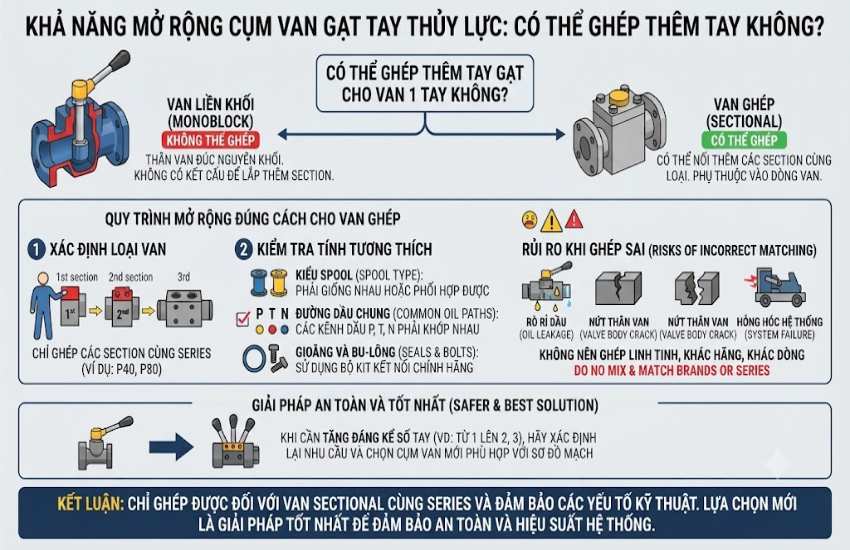

Có thể ghép thêm tay cho van 1 tay không?

Tùy loại van. Một số dòng van được thiết kế theo dạng section, có thể ghép thêm cụm điều khiển để tăng số tay. Khi đó phải xem khả năng ghép của đúng series van, đường dầu chung và giới hạn số section. Không nên lấy một cụm van 1 tay bất kỳ rồi ghép thêm section của model khác. Kích thước thân có thể giống nhau nhưng kết cấu bên trong, gioăng hoặc đường dầu không tương thích. Nếu cần chuyển từ van 1 tay sang 2 hoặc 3 tay, cách an toàn hơn là xác định lại nhu cầu điều khiển và chọn cụm van theo toàn bộ sơ đồ mạch.

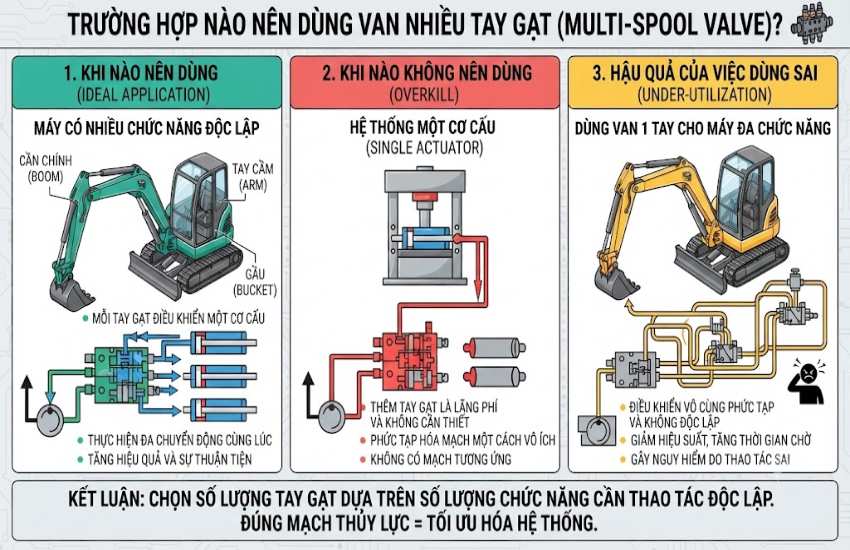

Trường hợp nào nên dùng van nhiều tay?

Van nhiều tay thường xuất hiện trên máy có nhiều chức năng thủy lực cần thao tác độc lập. Người vận hành có thể bố trí từng tay theo một chức năng cụ thể, thuận tiện khi máy phải thực hiện nhiều chuyển động trong cùng một chu kỳ làm việc. Với hệ thống chỉ có một cơ cấu, thêm nhiều tay không mang lại lợi ích nếu không có mạch thủy lực tương ứng. Ngược lại, dùng van 1 tay cho máy có nhiều chức năng độc lập sẽ khiến việc điều khiển phức tạp hơn.

Cách xác định nhanh van cần 1 tay, 2 tay hay 3 tay

Có thể kiểm tra từ van đang lắp trên máy trước tiên. Đếm số tay điều khiển, số section và số đường ống đi tới từng cụm. Sau đó xác định từng tay đang điều khiển cơ cấu nào.

Nếu đang thiết kế hệ thống mới, lập danh sách các chức năng cần điều khiển trước:

• Nâng hạ.
• Nghiêng.
• Kẹp.
• Đẩy kéo.
• Quay.
• Cơ cấu phụ khác.

Mỗi chức năng điều khiển độc lập có thể cần một cụm van riêng, nhưng số section cuối cùng vẫn phải xác định theo sơ đồ thủy lực và cách phân phối dòng dầu của hệ thống.

Xem thêm bài viết: Cách chọn van gạt tay thủy lực
