Cấu Tạo Bộ Cắt Ống Đồng

Bạn có tay nghề, có kinh nghiệm trong ngày điện lạnh, biết được cách cắt và sử dụng bộ nong ống đồng. Thế nhưng, khi nhắc về cấu tạo bộ cắt ống đồng thì còn hơi lúng bởi trước giờ chỉ biết cách sử dụng chúng. Để hiểu hơn về thiết bị này, bạn có thể tham khảo thông tin về bộ cắt ống đồng trong bài viết dưới đây.

Như bộ cắt và bộ loe ống đồng là hai thành phần quan trọng trong quá trình thực hiện nong ống đồng, ứng dụng phổ biến trong hệ thống làm lạnh, nối các đường ống lại với nhau mà không cần kỹ thuật hàn. Ngoài ra, am hiểu về các dụng cụ thôi là chưa đủ, những người thợ điện lạnh này cần phải hiểu thật rõ cấu tạo và cách sử dụng thành thạo các dụng cụ chuyên dụng này mang lại một hiệu quả cao nhất trong công việc.

Bộ cắt và bộ loe là hai thành phần quan trọng để quá trình nong, ghép nối ống đồng trở nên suông sẻ. Trong phạm vi bài viết này, chúng tôi chia sẽ đến bạn về cấu tạo của bộ cắt ống đồng.

Cấu tạo của bộ cắt ống đồng

Do các tính năng đặc biệt, cắt ống đồng bằng dụng cụ chuyên dụng sẽ giúp cho các ống tránh bị móp méo cũng như không sinh ra mạt trong quá trình cắt. Với một bộ cắt ống đồng sẽ có một lưỡi cắt cố định hình tròn xoay và phía dưới là 2 bánh xe lăn cũng như đỡ ống. Ngoài ra, còn có một dụng cụ là 1 mũi để nạo ba via sau khi cắt.

Cấu tạo bộ cắt ống

Cấu tạo của một bộ cắt ống đồng hoàn chỉnh sẽ bao gồm như sau: Tay vặn, lưỡi cắt, con lăn, ống đồng và dao nạo ba via. Trong đó:

  • Tay vặn: Thực hiện vặn theo chiều kim đồng hồ để đẩy lưỡi dao đến vị trí tiếp xúc với ống đồng. Vặn ngược kim đồng hồ để nới lỏng, lùi dao lại phía sau.
  • Lưỡi cắt: Sử dụng vật liệu cứng cáp, độ bén phù hợp, quá trình xoay cắt diễn ra nhanh.
  • Con lăn: Không dùng sức để cắt hay cố định vị trí mà thực hiện xoay vòng. Khi xoay vòng, con lăn chạy và giữ cố định vị trí của ống đồng giúp lưỡi dao chạy cắt vòng xung quanh ống.
  • Ống đồng: Chi tiết cắt
  • Dao nạo bavia: Sau khi ống đồng được cắt ra, tại vị trí cắt sẽ xuất hiện bavia, dùng dao để nạo bớt các bavia thừa này.

Quy trình sử dụng bộ cắt ống đồng

Cắt đầu ống đồng bằng dụng cụ chuyên dụng là bộ cắt giúp vị trí đầu cắt đẹp, đều, dễ dàng hơn trong việc loe ống đồng ở giai đoạn tiếp theo. Để quá trình cắt ống đồng diễn ra thuận lợi nhất, bạn có thể thực hiện theo các bước sau:

  • Bước 1: Kiểm tra chiều dài của ống một cách cẩn thận, sau đó lấy dũa cắt đường đánh dấu nơi nó phải được đặt trên ống.
  • Bước 2: Kiểm tra phần dao cắt.
  • Bước 3: Tiếp đến, đặt phần đầu ống cần cắt vào giữa phần con lăn và đĩa cắt.
  • Bước 4: Đặt lưỡi dao đúng vào chỗ cần cắt sau khi đã được đánh dấu bằng dũa.
  • Bước 5: Hãy xoay tay vít cho đến khi phần lưỡi cắt chạm sát vào phần cần cắt của ống.

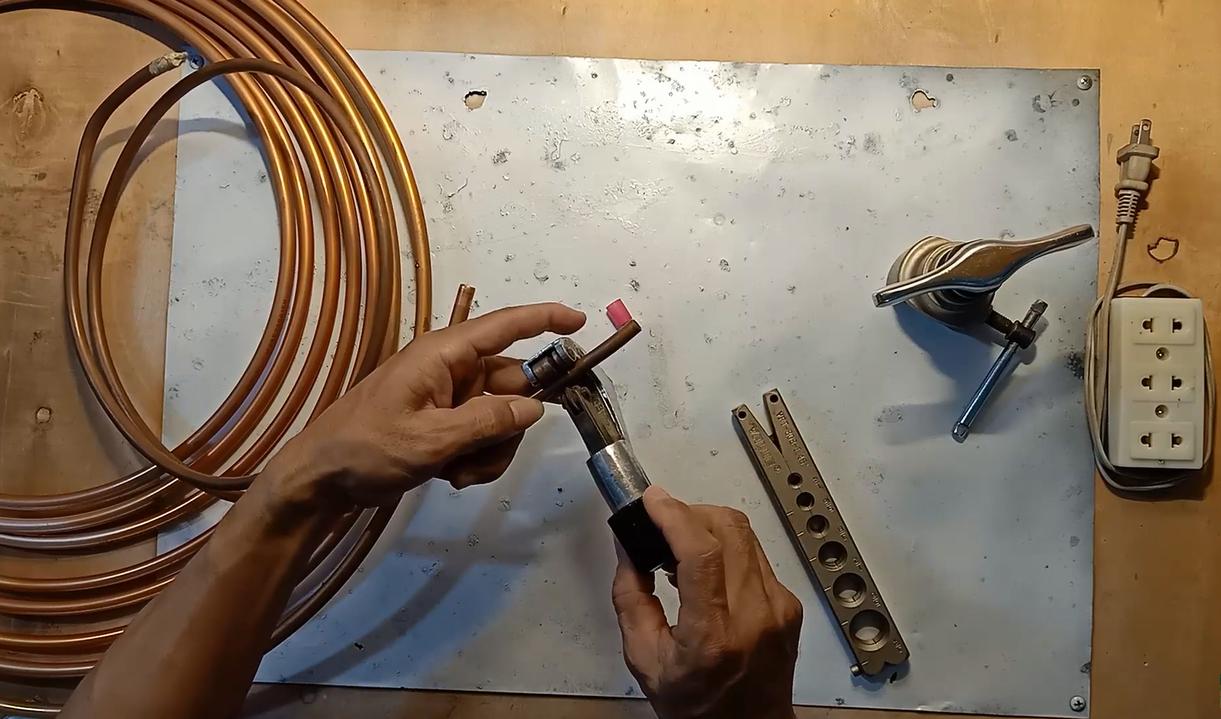

Hướng dẫn các bước cắt ống

  • Bước 6: Để thực hiện một vết cắt sâu vào ống từ từ bằng cách xoay con dao quanh ống.
  • Bước 7: Sau khi kiểm tra cẩn thận, hãy quay dao quanh ống trong khi siết vít để tăng áp suất của phần dao cắt.
  • Bước 8: Tiếp tục cắt với sự gia tăng giảm sức ép của đĩa cắt nhưng không quá mạnh để ngăn chặn việc phá hủy ống (ảnh hưởng đến phương pháp kết nối các ống và ống nông với loe ống).
  • Bước 9: Với một chiếc dao nạo ba via, hãy loại bỏ cạnh của miệng bằng cách cạo nó.
  • Bước 10: Cần phải hạ đầu của ống trong khi làm sạch cạnh để ngăn phôi đồng rơi vào bên trong.

Hướng dẫn các bước cắt ống

Có đến 10 bước để thực hiện cắt một ống đồng, thế nhưng khi bắt tay vào làm việc bạn sẽ thấy được sự đơn giản của chúng, cắt nhanh gọn mà dường như ai cũng có thể làm được.

Thỏa mãn yêu cầu kỹ thuật cắt ống đồng

Việc thực hiện cắt ống đồng không quá phực tạp, thuy nhiên tùy thuộc vào trình độ chuyên môn cũng như kỹ thuật đối với từng người thợ để cho ra được một thành phẩm được tốt nhất. Bởi với lực bóp tay quá mạnh có thể làm móp méo ống đồng. Nhìn chung, kỹ thuật đối với việc cắt ống phải đạt một số yêu cầu dưới đây:

  • Xác định chính xác kích thước ống cần cắt
  • Phần đầu được cắt phải thật tròn, dùng lực vừa phải không để xảy ra móp méo
  • Chỉ được có một vết cắt trên ống.
  • Làm sạch bavia trên miệng ống đồng sau khi cắt

Đoạn ống cắt phải đảm bảo yêu cầu sau:

Kết luận

Việc cắt ống đồng là giai đoạn cần để có thể tiến hành nong ống tiếp theo. Việc biết được cấu tạo bộ cắt ống đồng cũng như các bước thực hiện cắt như thế nào để đảm bảo kỹ thuật là điều mà người thợ điện lạnh chuyên nghiệp cần biết. Mong rằng những thông tin trong mà chúng tôi cung cấp ở trên có thể giúp bạn hiểu chính xác hơn về cấu tạo, nhiệm vụ từng bộ phận của bộ cắt ống đồng nhằm thuận lợi hơn trong công việc.
