Máy uốn ống thủy lực khí nén TLP HHW-2Q

Máy uốn ống thủy lực kết hợp khí nén HHW-2Q

Máy uốn ống thủy lực khí nén TLP HHW-2Q có lực uốn tối đa 13 tấn, hành trình uốn 250mm và sử dụng cơ cấu khí nén kết hợp hệ thống thủy lực. Máy có trọng lượng 54kg, kích thước 730 × 320 × 200mm và áp suất không khí 8/120. Độ dày thành ống có thể uốn từ 2,75–4,5mm.

Thiết kế đặc biệt của dòng khí nén TLP HHW-2Q

Kết hợp khí nén và thủy lực

HHW-2Q sử dụng nguồn khí nén để hỗ trợ quá trình tạo lực thông qua hệ thống thủy lực. Khi cấp khí, cơ cấu khí nén tác động lên hệ thống bơm, từ đó tạo áp suất dầu và truyền lực đến bộ phận uốn. Cách vận hành này khác với HHW-2 sử dụng bơm tay hoàn toàn. Người vận hành cần kết nối nguồn khí theo đúng yêu cầu áp suất của thiết bị trước khi bắt đầu quá trình uốn.

Lực uốn 13 tấn và hành trình 250mm

Cơ cấu thủy lực của HHW-2Q tạo lực uốn tối đa 13 tấn. Hành trình uốn tối đa đạt 250mm, là khoảng dịch chuyển của bộ phận ép trong quá trình tạo hình ống. Khi uốn, ống được đặt đúng vị trí trên bộ phận đỡ và khuôn. Cơ cấu ép tác động lực lên ống để tạo góc theo biên dạng khuôn.

Phạm vi độ dày thành ống

HHW-2Q có khả năng uốn các loại ống với độ dày thành từ 2,75–4,5mm. Thông số này cần được kiểm tra cùng đường kính ống và loại khuôn trước khi gia công. Nhớ lựa chọn khuôn theo đúng kích thước ống là yếu tố quan trọng để quá trình tạo hình diễn ra đúng vị trí và hạn chế biến dạng ngoài mong muốn.

Kích thước trọng lượng máy

HHW-2Q có kích thước 730 × 320 × 200mm, trọng lượng 54kg. Kết cấu máy được bố trí quanh cụm thủy lực và bộ phận tạo hình, không chiếm nhiều diện tích khi lắp đặt. So với phiên bản HHW-2, trọng lượng của HHW-2Q cao hơn do có thêm hệ thống hỗ trợ khí nén. Khi bố trí máy, cần chọn vị trí có nền chắc chắn và đủ khoảng trống cho thao tác.

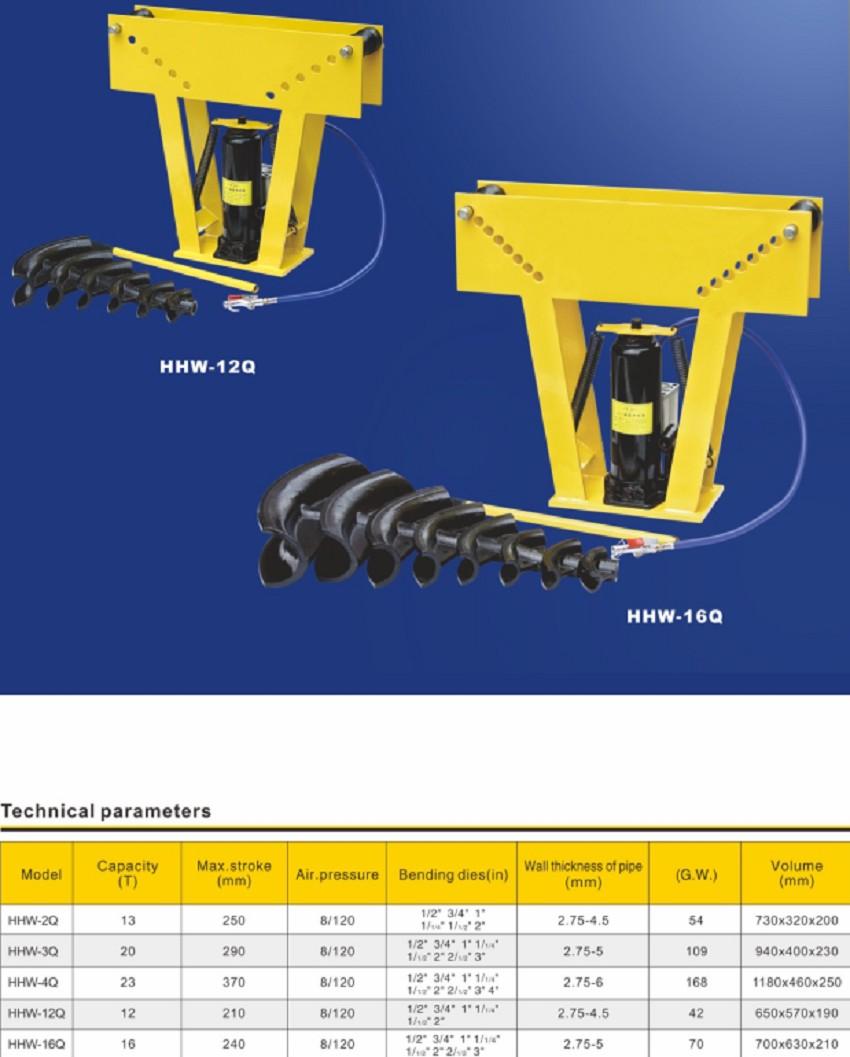

Thông số kỹ thuật TLP HHW-2Q

• Model HHW-2Q
• Lực uốn tối đa 13 tấn
• Hành trình uốn tối đa 250mm
• Áp suất không khí 8/120
• Độ dày thành ống uốn được 2,75–4,5mm
• Trọng lượng 54kg
• Kích thước 730 × 320 × 200mm
• Thương hiệu TLP
